双支座轴系传动支撑组件结构

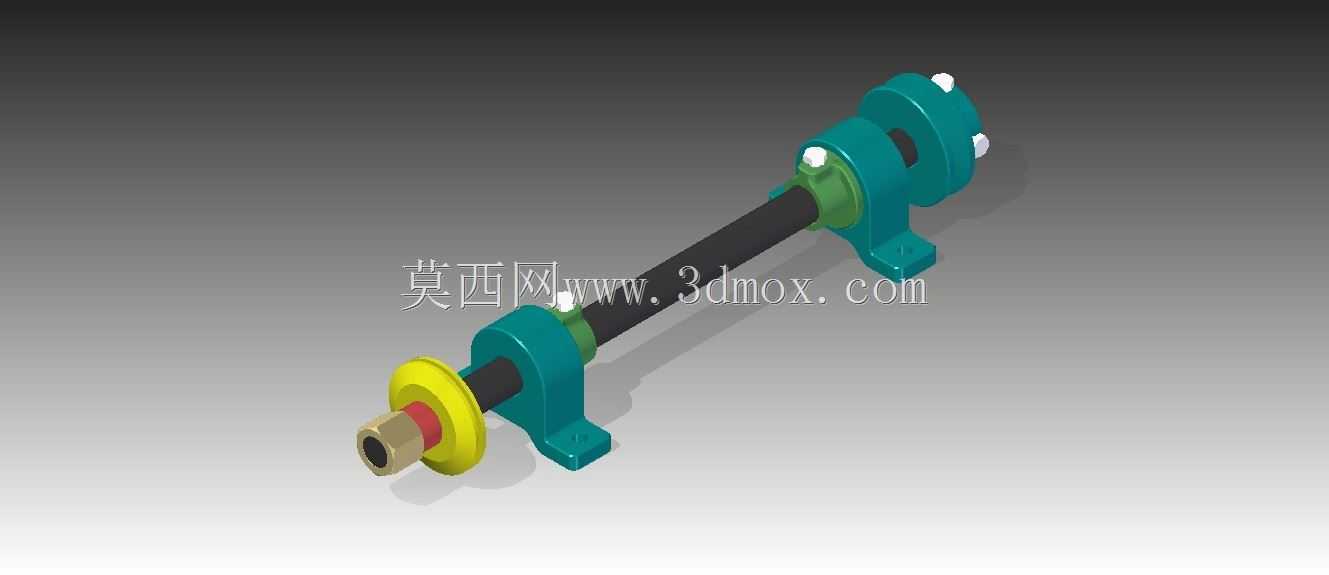

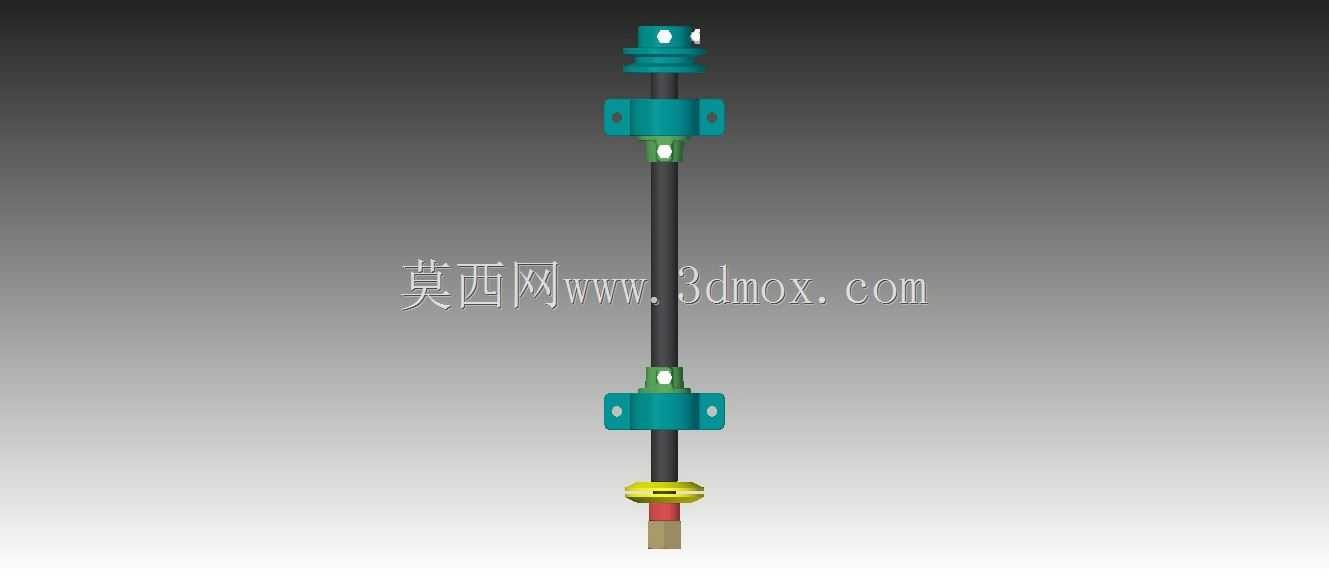

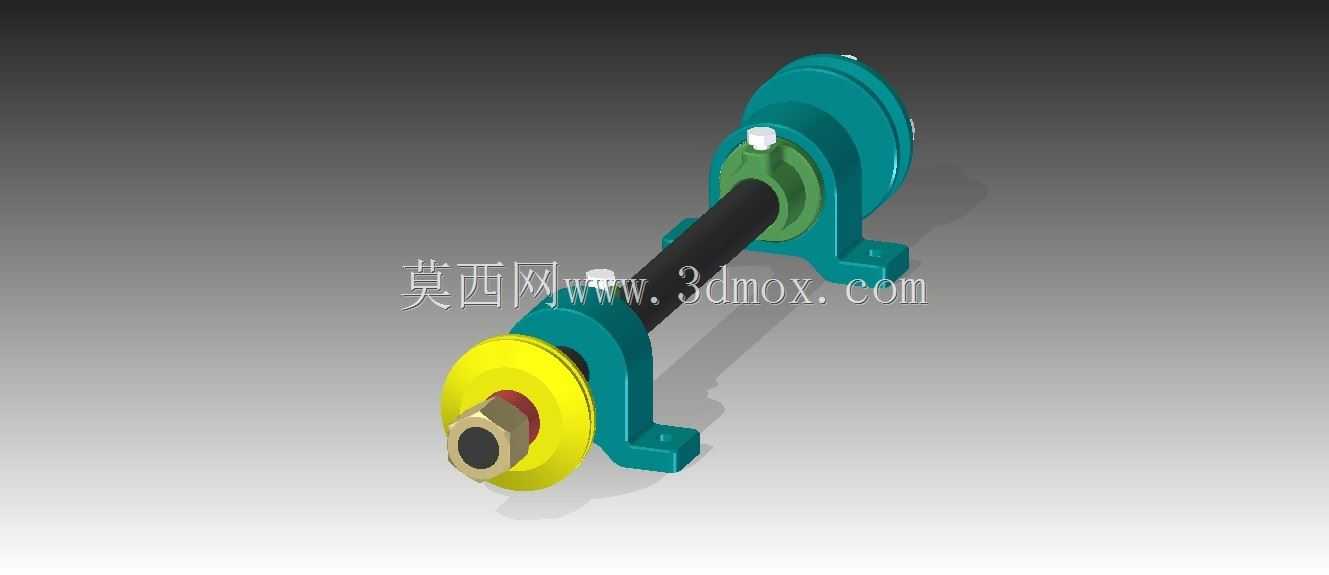

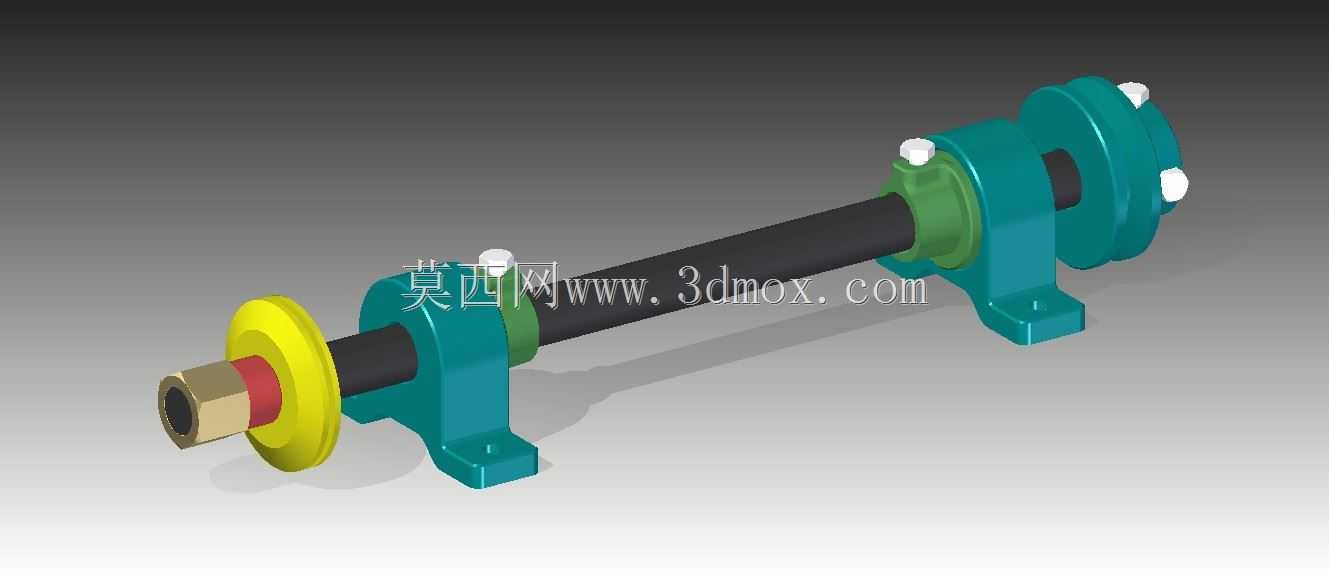

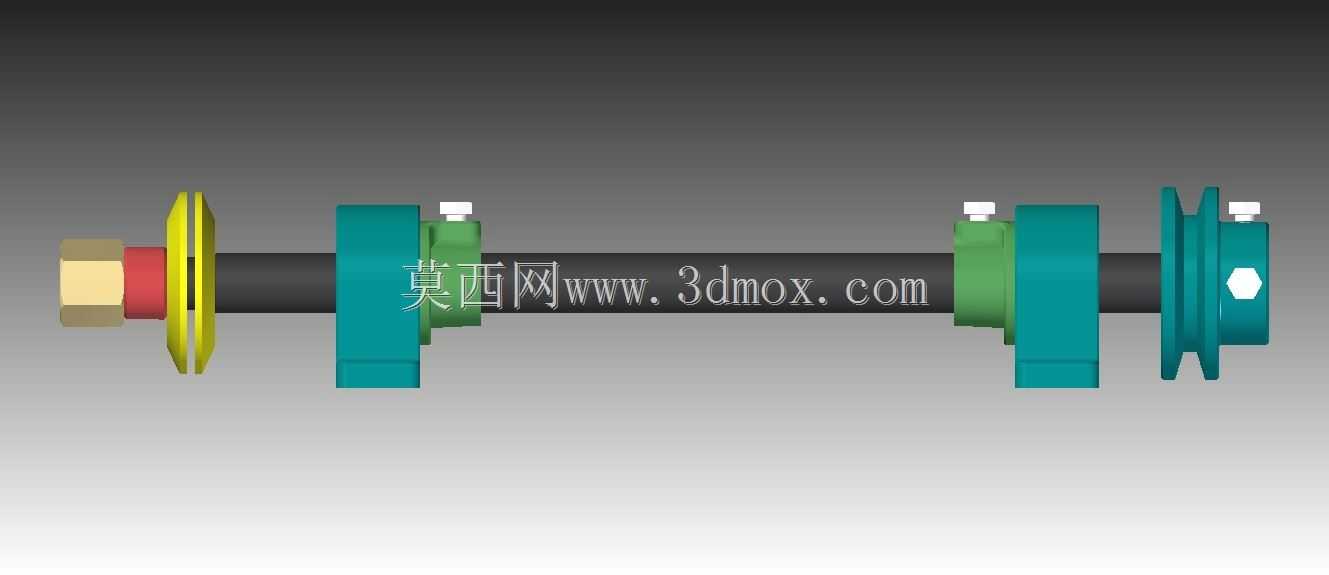

　　这套轴系支撑组件的设计，最初是面向公共交通车辆配套的小型传动辅件需求展开，在公交车辆的车载辅助传动单元、车门启闭联动机构、车载小型设备动力传输场景中，这类带双支撑座的轴系结构是动力传递路径里的核心支撑部件，负责承接动力输入、维持轴系回转精度，同时抵消传动过程中产生的径向与少量轴向载荷，避免轴系运转时出现挠曲变形。从结构布局来看，组件采用两端分体式轴承座支撑的设计思路，两个铸造型轴承座通过底部的安装耳座实现与设备基体的固定，安装耳座上预留的螺栓过孔可适配常规的内六角圆柱头螺栓紧固，安装时需要保证两个轴承座的同轴度公差控制在0.02mm以内，否则会造成轴件回转卡滞、轴承过早磨损的问题。轴件主体采用阶梯轴设计，

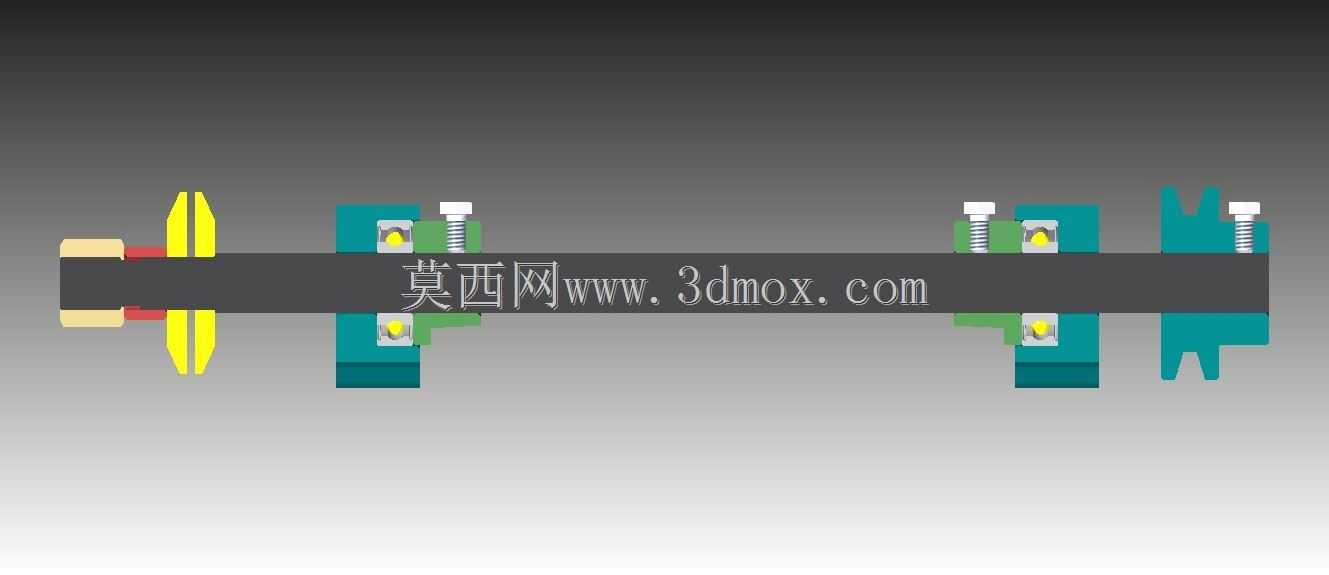

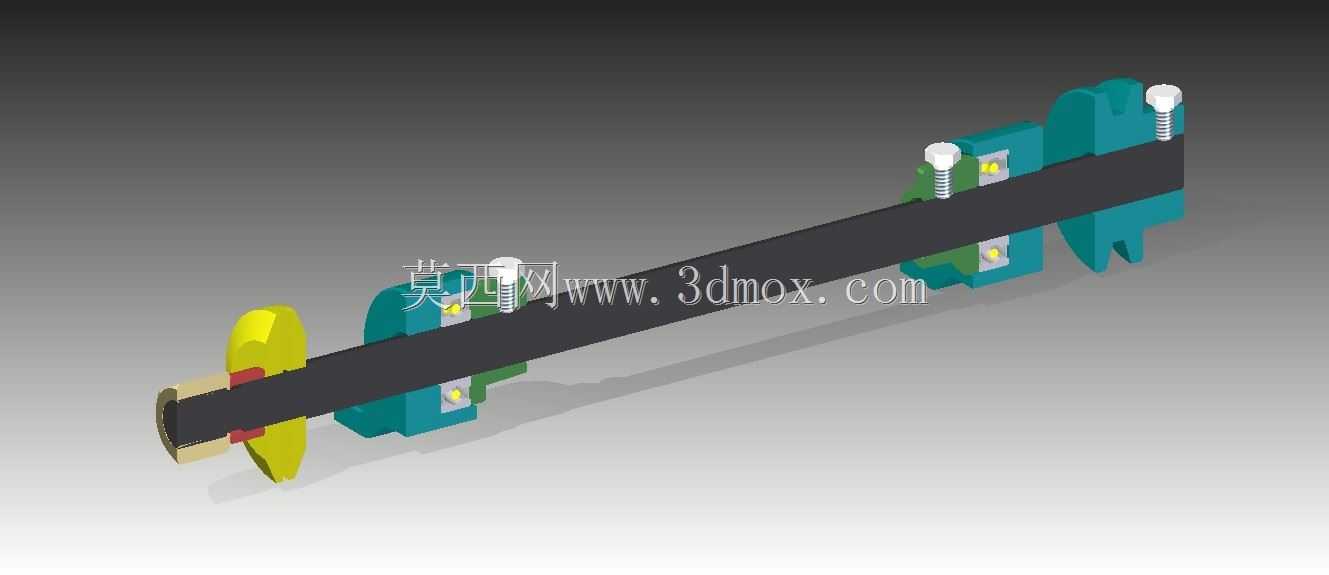

　　不同轴段的直径差是为了适配轴承内圈定位、带轮安装、密封件布置的需求，靠近带轮的轴段直径略大于中间轴段，一方面可以为带轮提供轴向定位的轴肩，另一方面也能提升轴件在动力输入端的抗扭刚度，毕竟带轮传动过程中会产生持续的径向张紧力，轴端的刚度不足会直接导致带轮跳动、传动带过早疲劳失效。带轮采用单槽轮结构，轮缘的型线适配标准V型传动带，轮体与轴件之间通过键连接实现扭矩传递，轴端设置的锁紧挡圈可以限制带轮的轴向窜动，避免传动过程中带轮脱出。轴承座内部预留了轴承安装腔与润滑脂存储空间，端盖位置的密封结构可以阻挡外界粉尘、水汽进入轴承腔，同时防止润滑脂泄漏，在车载多尘、温差变化大的工况下，这种密封结构能有效延长轴承的维护周期。从安装边界来看，

　　两个轴承座的中心距决定了轴系的跨距，设计时跨距的取值经过了挠度校核，确保轴件在额定载荷下的最大挠度不超过许用值，不会出现轴件与轴承座内壁干涉的情况；轴承座底部的安装面到轴中心的高度尺寸统一，安装时不需要额外调整垫片就能保证轴系的水平度，降低现场装配的调整工作量。轴件的非输入端轴段做了等直径设计，可根据实际需求加装联轴器、链轮等其他动力输出部件，拓展组件的适用场景，比如在小型输送设备、纺织机械的辅传动单元中，只需要更换输入端的传动轮类型，就能直接适配不同的动力输入形式。设计过程中特意将轴承座的安装螺栓孔设置成长圆孔？不，是采用标准的圆孔定位，保证安装位置的唯一性，避免装配时出现位置偏差，同时轴承座的外壁做了加强筋结构，

　　在不增加过多壁厚的前提下提升了座体的结构强度，避免螺栓紧固时座体出现开裂变形。整套组件的所有回转部件都做了动平衡校核，额定转速下的振动值控制在行业允许范围内，不会因为运转振动导致连接螺栓松动、传动噪声过大的问题，在公交车辆这类对运行平稳性有要求的场景中，低振动的特性能有效提升乘车体验，同时减少周边部件的疲劳损伤。
