直联电机驱动离心式通风机结构设计

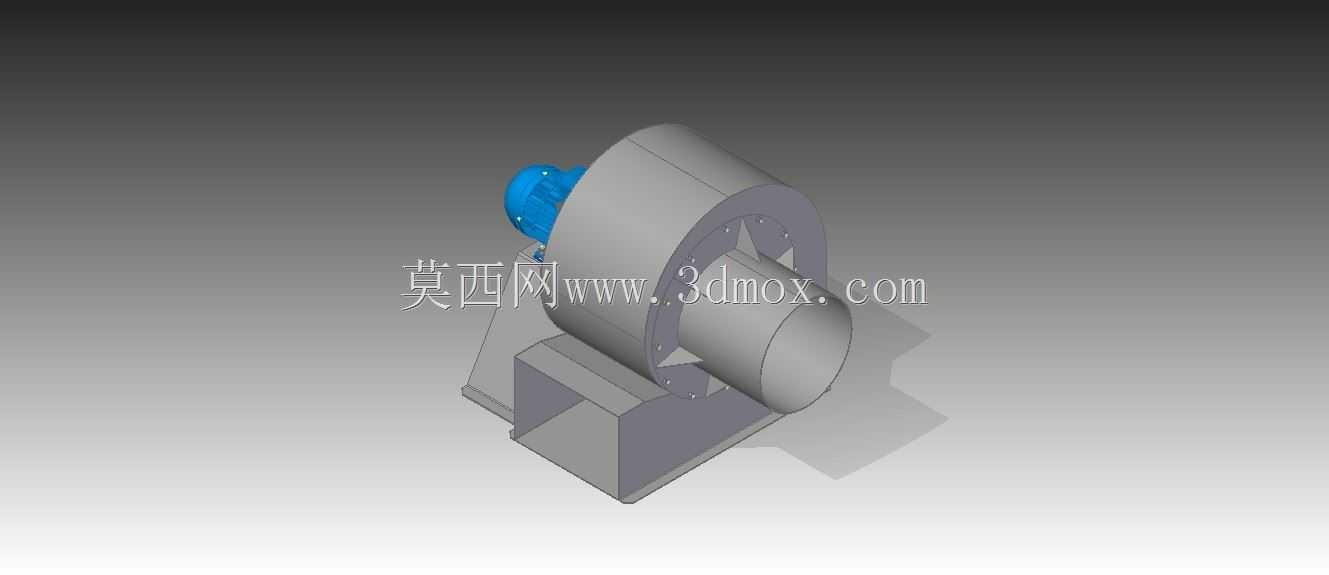

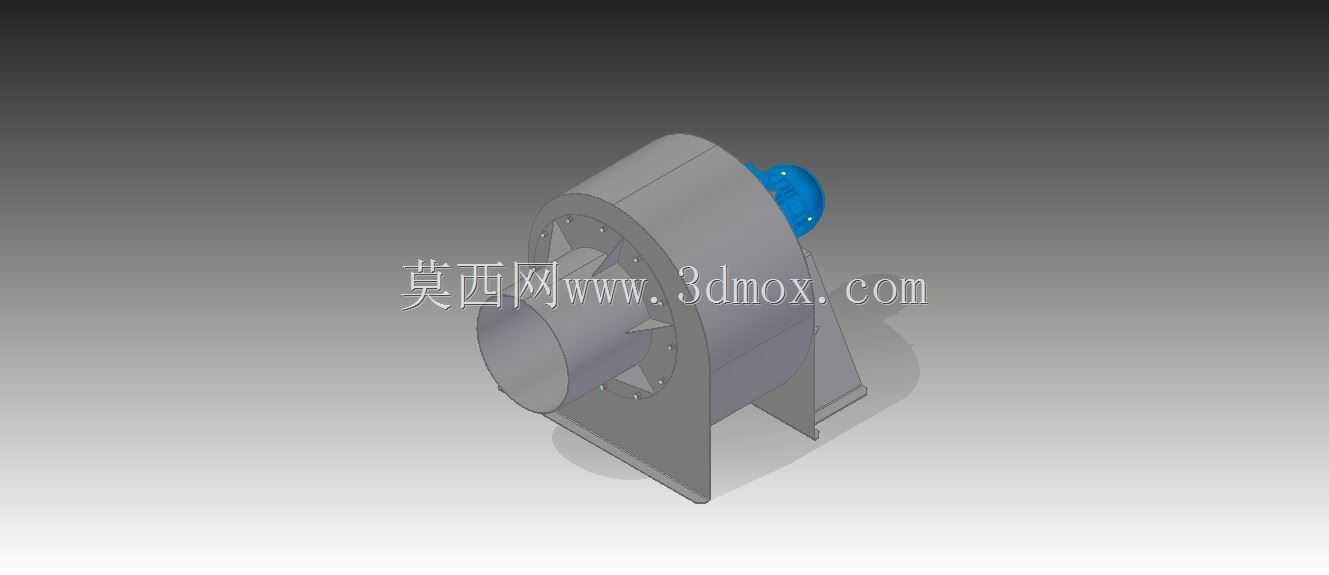

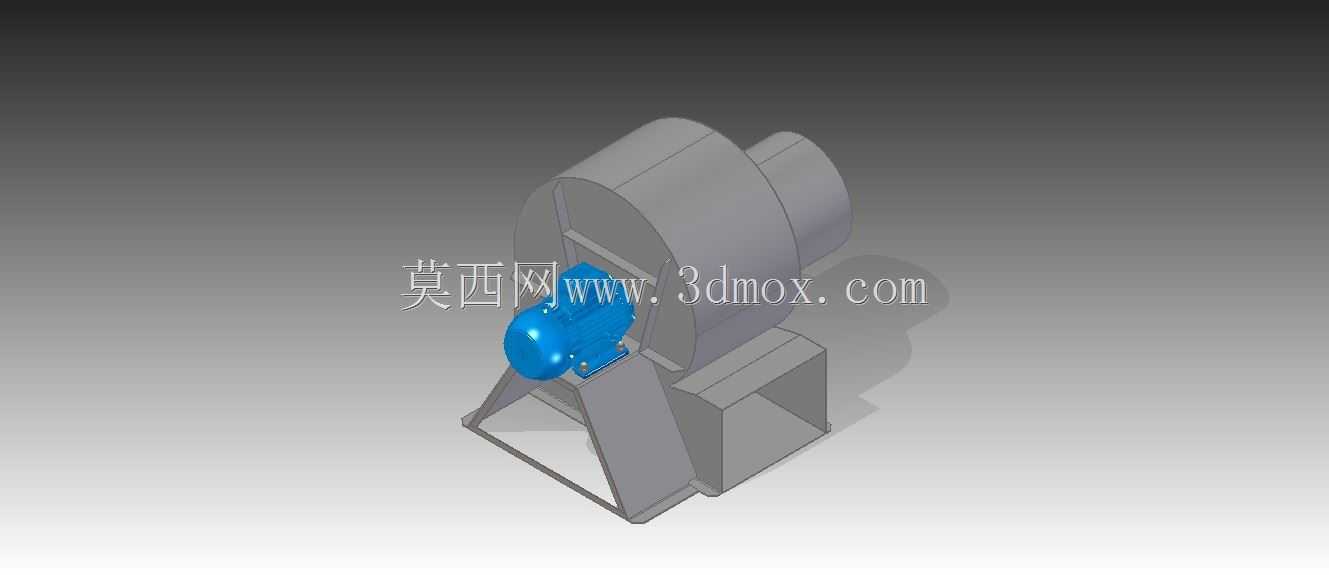

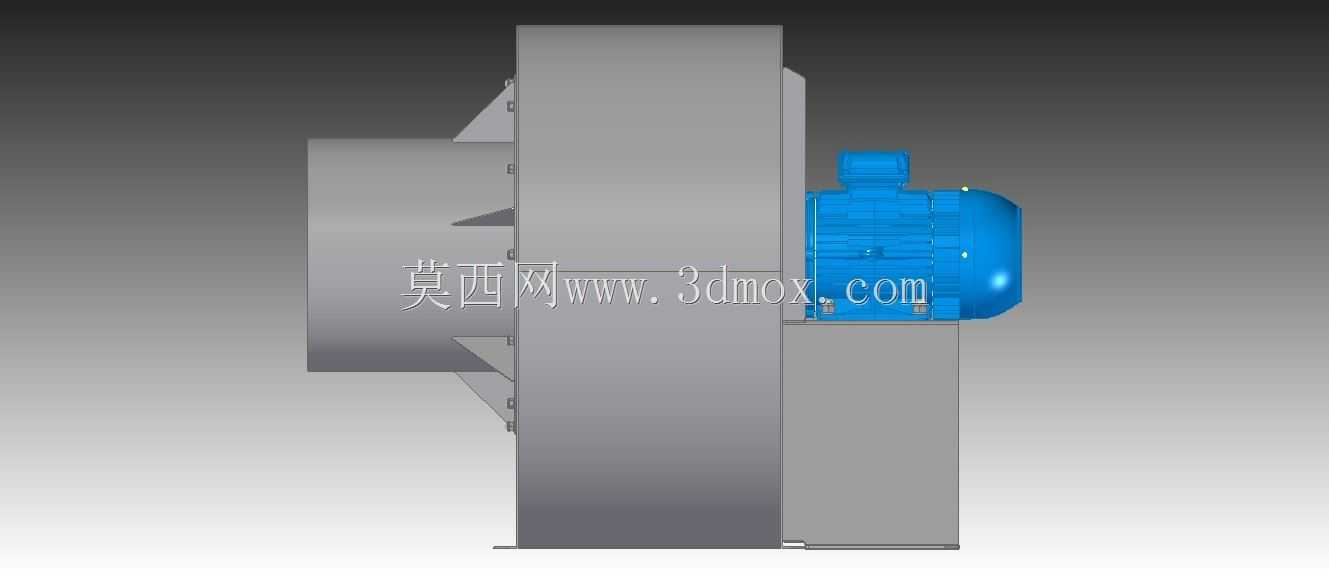

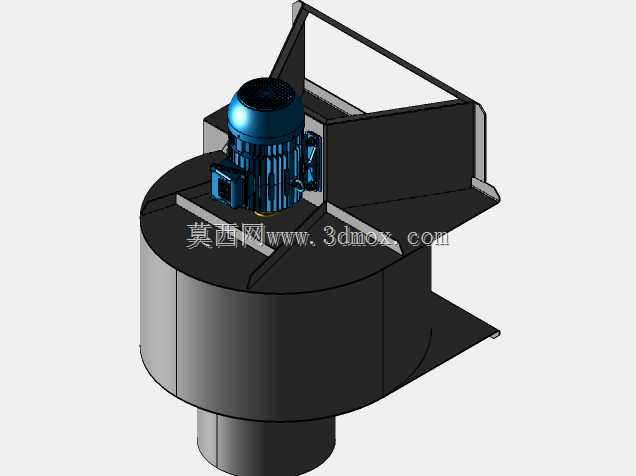

　　在工业厂房通风换气、暖通空调系统送风、生产工序除尘排风、小型设备散热导风等场景中，这类直联式离心通风机是应用频次极高的流体输送设备，和皮带传动的离心风机相比，直联结构省去了中间传动环节的功率损耗，也避免了皮带磨损、张紧调整的日常维护需求，在安装空间紧凑、运维条件有限的场景下适配性更强。从结构设计逻辑来看，这款风机采用电机与叶轮直接耦合的装配方案，电机端盖直接与蜗壳侧端板定位连接，同轴度靠加工止口保证，装配时不需要额外调整传动对中度，能有效降低现场安装的调试难度。蜗壳部分采用对数螺旋线型线设计，型线曲率按照叶轮出口气流的运动轨迹拟合，能最大程度减少气流在蜗壳内部的湍流撞击损失，提升风机的运行效率，蜗壳板材采用弯折焊接成型，

　　侧壁预留的电机安装孔位做了翻边加强处理，避免长期运行受振动影响出现孔位变形、连接松动的问题。叶轮部分采用前向多翼式叶片结构，叶片与前后轮盘采用点焊连接，做了整体动平衡校正，运行时的振动幅值控制在工业设备允许的标准范围内，进风口采用收敛式圆弧集风器结构，能引导气流均匀顺畅进入叶轮流道，减少进气口的涡流损失。设备的安装支架采用弯折钢板焊接成型，支架与蜗壳底部采用满焊连接，底部预留的安装长孔可以适配不同规格的地脚螺栓，允许现场安装时存在小范围的位置偏差，降低基础施工的精度要求。从安装边界来看，这款风机的轴向尺寸因为采用直联结构比皮带传动款缩短近三分之一，不需要预留皮带轮侧的检修拆装空间，对狭小吊顶、设备夹层这类安装空间受限的场景十分友好，

　　设备的进出风口采用标准圆形接口，能直接和常规规格的通风风管对接，不需要额外制作变径转接件。在实际选型应用中，这类风机常被用于小型中央通风系统的末端送风、生产设备的局部排风散热、实验室通风柜的排风配套，运行时的风压特性适合中低压、小流量的通风场景，直联结构的转速和电机转速完全匹配，不需要考虑传动比带来的参数换算，选型时只要匹配系统需要的风量风压参数，就能直接选配对应功率的电机完成配置。建模过程中，叶轮叶片的阵列角度、蜗壳型线的拟合精度、电机连接止口的配合公差都做了参数化处理，调整叶轮直径、叶片数量、蜗壳宽度参数时，整个模型能同步更新，方便针对不同工况参数做变型设计，支架的安装孔位也做了参数化设置，

　　可以根据现场安装的固定螺栓规格快速调整孔径和孔距。设备的整体重心落在安装支架的支撑面范围内，即使不做额外的配重处理，运行时也不会出现重心偏移导致的振动过大问题，电机侧的接线盒位置预留了足够的接线操作空间，现场接线时不需要拆卸风机其他部件就能完成线缆连接，日常维护时只需要定期清理叶轮表面积尘、检查电机轴承润滑状态即可，不需要像皮带传动款那样定期检查皮带磨损、调整皮带张紧度，长期运维的工作量更低。
