带O形圈M16x1.5公螺柱液压管接头

　　在工程机械液压系统、机床润滑管路、工业自动化流体输送回路中，这类带O形圈的公螺柱接头是解决硬管、软管转接密封的核心连接件，尤其适配SAE标准的流体回路布局，很多现场做管路改造的工程师都接触过类似结构，它的核心作用是在有限的安装空间内，完成不同规格螺纹管路的对接，同时依靠O形圈的压缩形变实现静密封，避免液压油、润滑脂等介质在高压工况下出现渗漏。

　　从实际使用场景来看，这类接头常被用在液压站阀块出油口、传感器取压口、小型油缸进出油口的位置，因为这些位置往往安装空间局促，无法使用大体积的法兰式接头，同时又要承受10-31.5MPa的常规液压系统工作压力，普通的锥螺纹密封依靠螺纹形变挤紧，多次拆装后容易出现螺纹损伤导致密封失效，而这种带O形圈的结构，密封功能和螺纹连接功能相互独立，螺纹只负责提供压紧力，密封完全由O形圈的弹性填充来实现，拆装三次以内只要O形圈没有划伤、老化，基本不会出现渗漏问题，现场维护的便利性比普通锥管螺纹接头高很多。

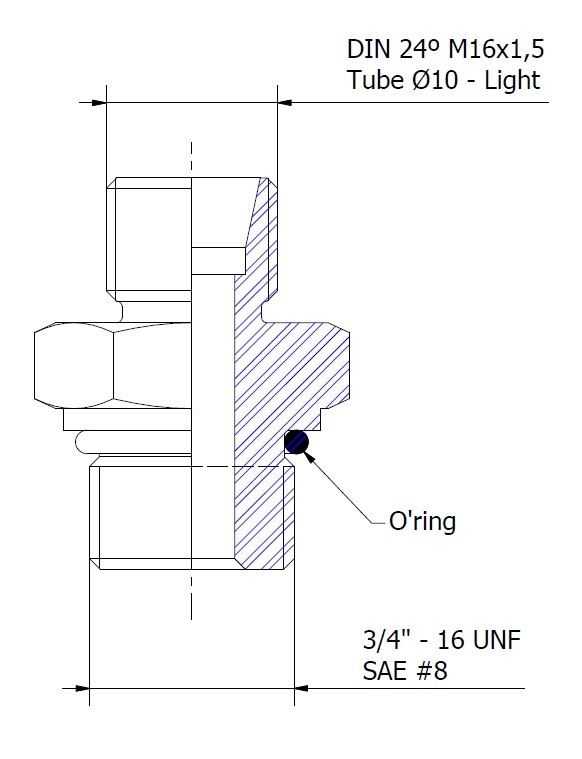

　　从设计逻辑上拆解这个接头的结构，中间的六角部位是专门预留的扳手夹持位，尺寸是按照标准扳手开口设计的，安装时可以用开口扳手或者套筒稳稳卡住，不会因为拧动的时候打滑刮伤接头表面，六角上下两端的外螺纹分别对应不同的连接标准，一端是M16x1.5的公制细牙螺纹，适配国内常用的公制管路、阀块接口，另一端是3/4"-16 UNF的美制统一细牙螺纹，对应SAE 8标准的接口规格，中间的凸台位置是O形圈的安装槽，槽的深度、宽度都经过严格计算，安装后O形圈的压缩率控制在15%-25%之间，既不会因为压缩量太大导致O形圈被挤切损坏，也不会因为压缩量不足出现密封间隙。

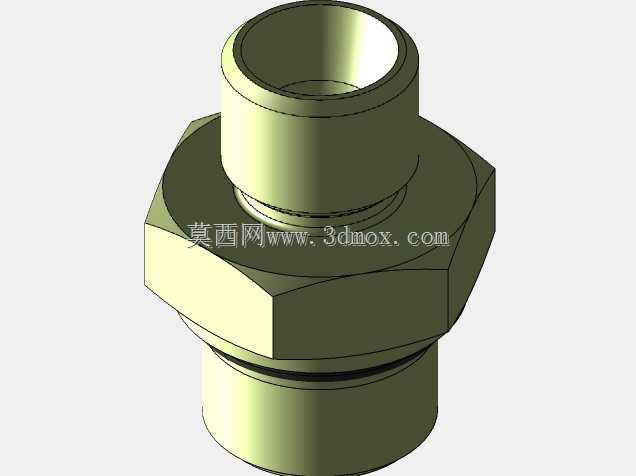

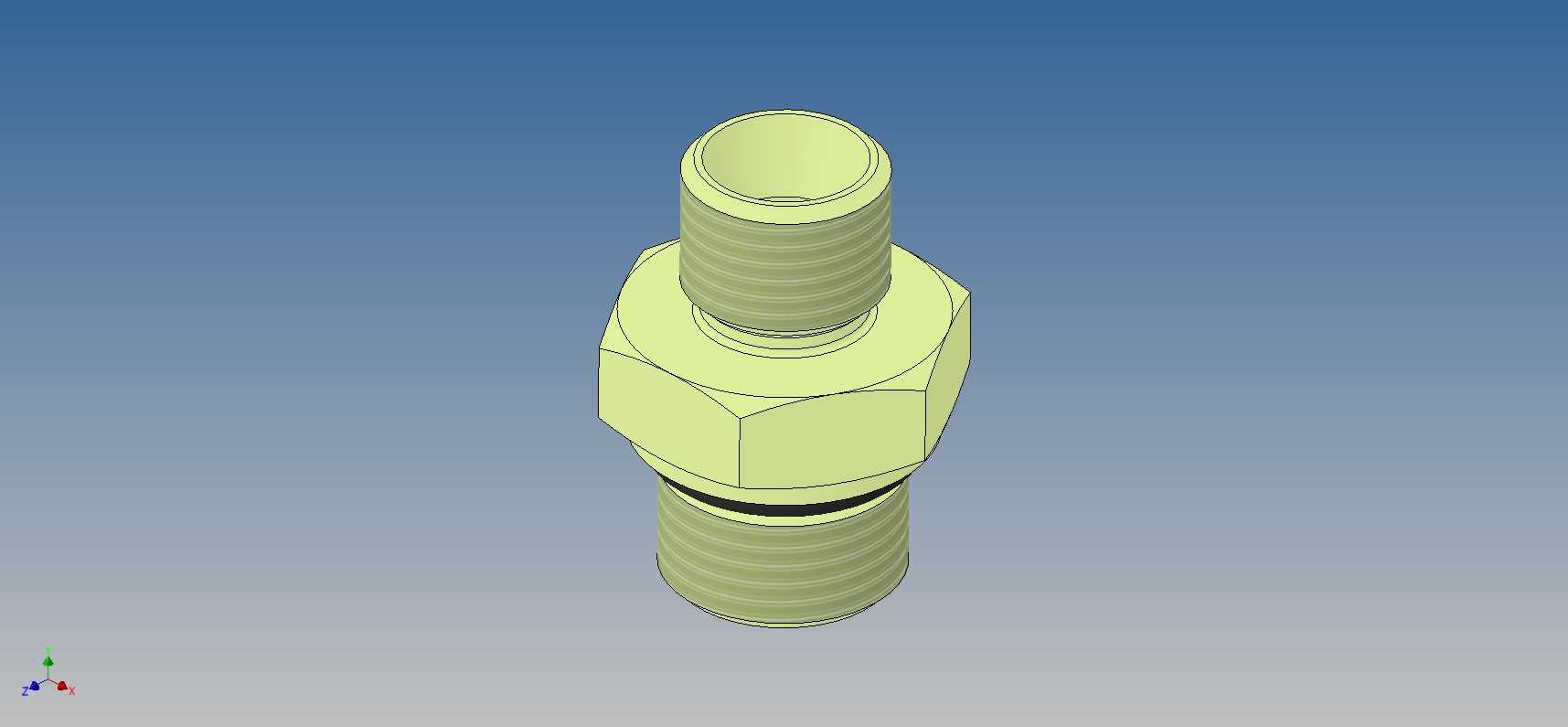

　　做三维建模的时候，首先要确认各段螺纹的大径、中径、小径尺寸，公制细牙螺纹和UNF螺纹的牙型角虽然都是60度，但牙距、公差带存在差异，建模时不能混用参数，否则加工出来的接头会出现螺纹拧不进去或者配合间隙过大的问题。其次是O形圈槽的位置，要保证接头拧紧到位后，O形圈刚好贴合在对接面的沉孔内，槽的边缘要做0.1-0.2mm的倒角，避免安装时锐边割伤O形圈。六角部位的对边尺寸、对角尺寸要符合紧固件的标准公差，保证扳手能够顺利卡入，两端螺纹的收尾长度也要控制在1-2个牙距范围内，避免螺纹过长导致接头拧入深度超标，顶坏对接部件的内部结构。

　　从安装边界来看，这个接头的总长度、六角的最大外径决定了它所需的安装操作空间，在做管路布局三维设计的时候，要在六角周围预留至少10mm的扳手操作空间，否则现场安装时扳手无法卡到位，很难达到规定的拧紧力矩。接头两端的螺纹拧入深度也要提前核算，M16x1.5端的拧入深度一般控制在12-15mm，UNF端的拧入深度根据对接件的材质调整，钢件对接时拧入深度不小于1倍螺纹公称直径，铝件等软质材料对接时拧入深度要适当加大，避免螺纹滑牙。另外O形圈的材质要根据输送介质选型，普通矿物液压油用丁腈橡胶O形圈即可，如果是输送磷酸酯抗燃油、腐蚀性介质，就要更换氟橡胶材质的O形圈，建模时可以把O形圈作为独立零件配置，方便后续根据工况替换选型。

　　很多刚入行的工程师在选型这类接头时，容易忽略密封面的粗糙度要求，实际上O形圈贴合的对接面粗糙度要控制在Ra1.6-Ra3.2之间，太光滑的话安装时O形圈容易打滑移位，太粗糙的话表面的微观尖峰会划伤O形圈，导致密封失效。另外拧紧力矩也要控制在合理范围，M16x1.5规格的这类接头，钢对钢连接时拧紧力矩大概在45-55N·m，力矩太大容易把O形圈挤断，甚至拧裂螺纹孔，力矩太小则压紧力不足，高压下容易出现渗漏。在做三维装配校验的时候，还要注意接头安装后和周围管路、部件的安全间隙，尤其是在有振动的设备上，要保留至少3mm的间隙，避免设备运行时接头和其他部件发生摩擦碰撞，磨损管壁导致介质泄漏。
