128x32点阵液晶显示模组结构设计

　　在工业控制终端、小型手持检测设备、嵌入式数据采集单元这类需要低成本字符与简易图形显示的场景里，128x32点阵的液晶显示模组是应用频次极高的人机交互部件，很多做小型设备结构设计的工程师，在选型阶段都会优先匹配这类成熟规格的显示件，毕竟供应链成熟、驱动方案通用性强，能大幅缩短整机的开发周期。

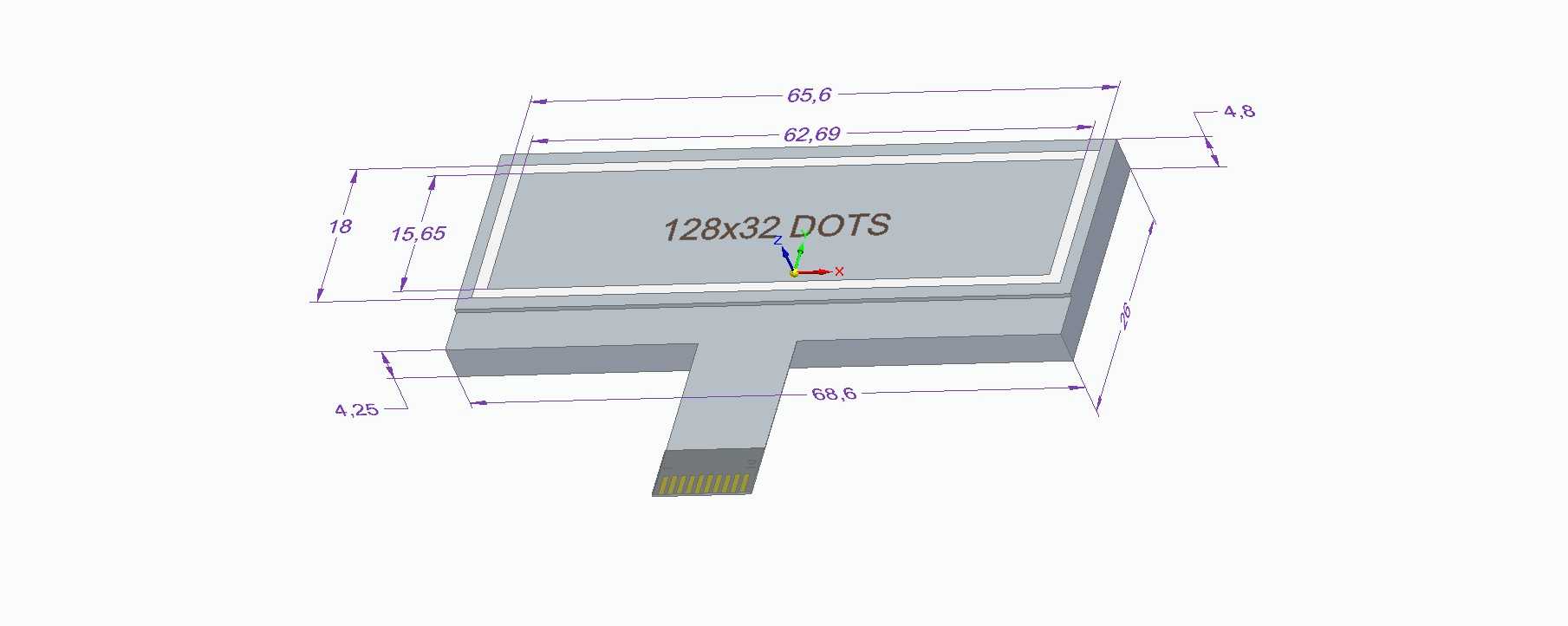

　　做这类显示模组的三维结构设计，首先要卡准的就是安装边界，不能只看屏幕的有效显示区域，得把整个模组的外轮廓、FPC排线的出线位置、安装避让空间全部算进去。从结构尺寸来看，模组主体的总长度控制在65.6mm，有效显示区域对应的横向尺寸是62.69mm，主体总厚度4.8mm，纵向总高度18mm，显示区域距离模组侧边的横向余量是15.65mm，这些尺寸都是和前壳开窗、安装定位直接相关的核心参数，设计前壳视窗的时候，要在有效显示区域外留0.2-0.3mm的遮挡边，避免组装公差导致漏出模组的黑边，影响外观一致性。

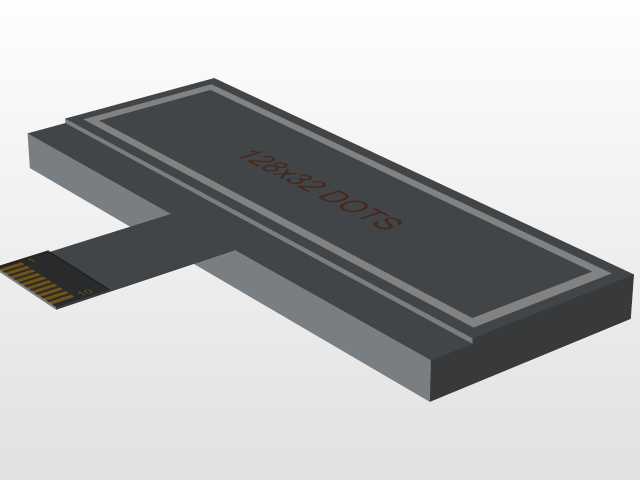

　　很多新手结构工程师容易忽略FPC排线的出线空间，这个模组的排线是从模组底部居中位置引出，排线根部距离模组侧边的横向尺寸是68.6mm，排线自身宽度4.25mm，设计内部结构的时候，要给排线留足弯折半径，不能硬折，不然会导致排线内部的铜箔断裂，出现显示缺线、花屏的问题。排线的弯折区域不能和主板上的尖锐元器件、金属固定柱干涉，最好在排线和结构件接触的位置贴一小块泡棉做缓冲，避免长期震动磨损排线绝缘层。

　　从功能特性来说，这类128x32点阵的显示模组，不需要太高的分辨率，足够显示4行16列的ASCII字符，或者简单的状态图标、数值参数，完全能满足工业现场的参数读取、状态提示需求，相比更高分辨率的彩屏，它的功耗更低，驱动电路更简单，在电池供电的手持设备里，能有效降低整机功耗，延长续航时间。模组的整体结构是液晶层加背光层的叠层设计，三维建模的时候要把每层的公差累积算进去，尤其是背光层的厚度公差，不然组装的时候会出现前壳压到液晶层，导致屏幕显示发白、漏液的问题。

　　设计安装结构的时候，一般是用两个定位柱卡在模组两端的安装孔位里，或者用双面胶把模组背部粘在壳体的支撑筋上，不管用哪种固定方式，都要保证模组的受力均匀，不能让液晶层受到局部的挤压应力，很多现场出现的屏幕显示异常，都是因为结构设计时支撑点不合理，组装后壳体变形挤压屏幕导致的。另外要注意，模组的金属边框要和整机的接地端做可靠连接，避免工业现场的电磁干扰导致屏幕闪烁、显示乱码，尤其是在有变频器、伺服电机这类强干扰源的设备上，接地处理的细节直接影响显示的稳定性。

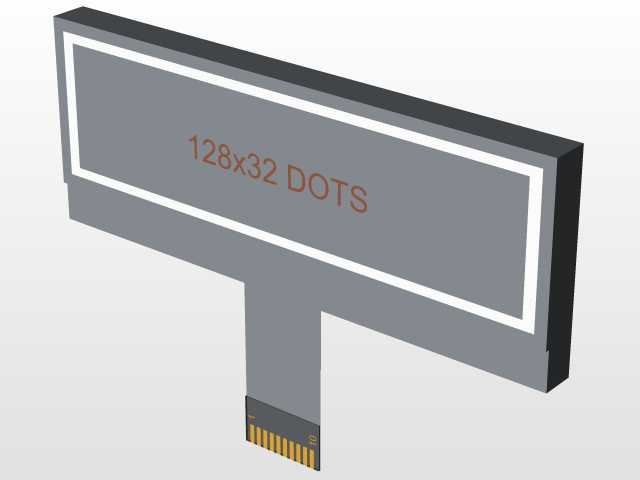

　　做这个三维模型的时候，所有的尺寸标注都是按照实际量产的模组规格来还原的，包括排线的金手指位置、模组边缘的倒角、背光层的凸台结构，都和实物一致，工程师在做整机结构设计的时候，可以直接把这个模型导入装配体，不用再反复核对样品尺寸，能减少打样阶段的干涉问题。很多时候结构设计出问题，都是因为选用的标准件模型和实物尺寸有偏差，导致开模后才发现装不上，这类经过尺寸核对的显示模组模型，能有效规避这类低级错误，提升设计效率。

　　在实际选型搭配的时候，还要考虑屏幕的可视角度，这类低分辨率的点阵屏一般是TN屏，可视角度相对有限，设计安装角度的时候，要结合操作人员的实际观察视角来调整屏幕的安装倾斜角，避免因为反光或者视角偏差导致看不清楚显示内容。如果是用在户外或者光线较强的场景，还要在视窗位置加装透明的亚克力或者钢化玻璃保护片，保护片和屏幕之间留0.5mm左右的间隙，避免保护片直接接触屏幕表面，长期摩擦刮花屏幕偏光片。

　　另外，FPC排线的长度也要根据主板的安装位置来选，建模的时候可以模拟排线的弯折路径，确认排线长度是否合适，会不会出现拉扯或者过长堆积的问题，排线的连接器位置要做防呆设计，避免组装的时候插反，烧坏屏幕驱动电路。这些细节都是结构设计里容易被忽略，但直接影响产品量产良率和后期使用可靠性的点，做三维建模的时候把这些结构细节还原到位，后续的结构评审、样机试装就能少走很多弯路。
