双工SC型光纤耦合器适配器结构设计

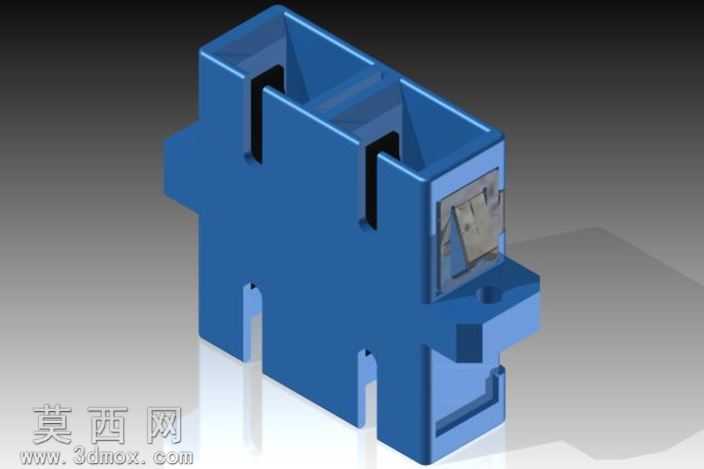

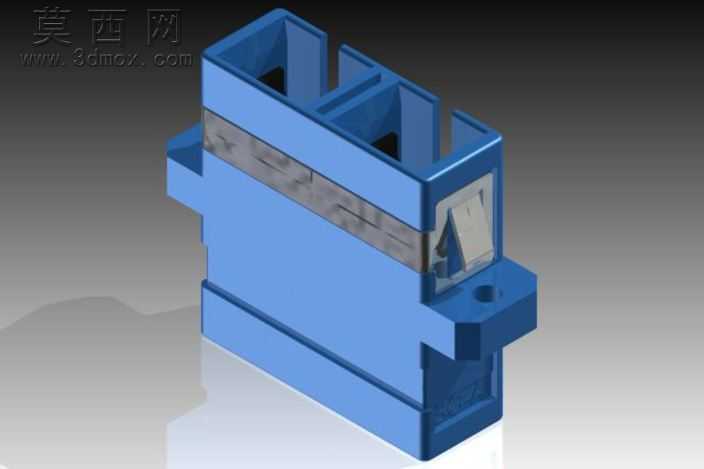

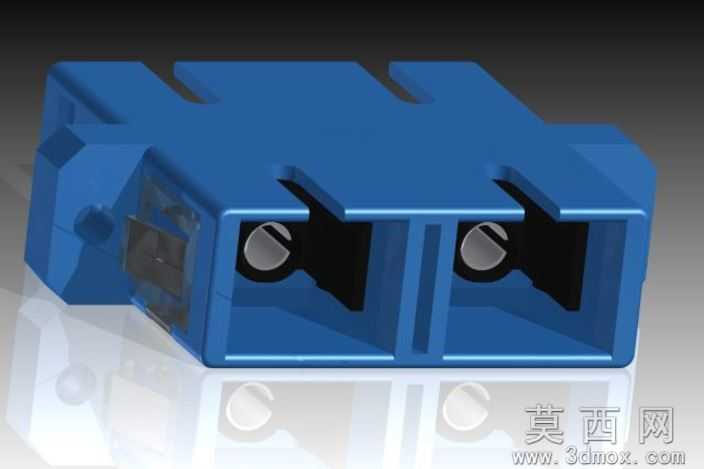

本作品为双工光纤耦合器适配器三维建模设计，整体采用工业级蓝色工程塑料作为主体外壳材质，建模阶段严格遵循光纤通讯行业通用的SC型接口尺寸规范，先通过草图绘制确定外壳的整体轮廓与双接口对称布局，再通过拉伸、切除、倒角等基础特征完成主体壳体的基础造型，壳体两侧预留的卡扣安装位与定位凹槽完全匹配标准光纤面板的安装尺寸，确保成品可直接嵌入常规光纤跳线面板使用。建模过程中对内部的陶瓷插芯固定结构做了精细化还原，接口内部的金属弹片卡扣结构采用曲面建模方式还原真实的弹性卡位形态，弹片的倾斜角度、卡位凸起尺寸均参考实物测绘数据设置，可实现光纤接头插入时的自动锁止与按压解锁功能。渲染阶段采用哑光工程塑料材质赋予外壳主体，还原真实塑料件的细微磨砂质感，内部金属弹片赋予哑光不锈钢材质，陶瓷插芯部分赋予高白度陶瓷材质，通过三点布光方式突出壳体的结构棱角与接口内部的细节，背景采用渐变深灰底色突出产品主体，底部添加微弱反光效果增强模型的立体感。设计思路上优先考虑产品的实际装配实用性，双工并排的接口布局可同时实现两路光纤信号的对接传输，壳体外侧的导向槽结构可避免光纤接头插反，整体结构无多余冗余设计，所有壁厚、卡扣强度均满足日常插拔使用的耐用性要求，模型可直接用于光通讯配件的结构验证、产品展示以及安装模拟演示使用。
