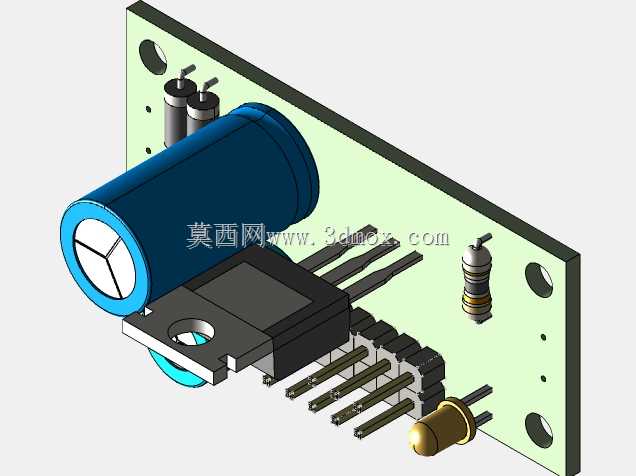

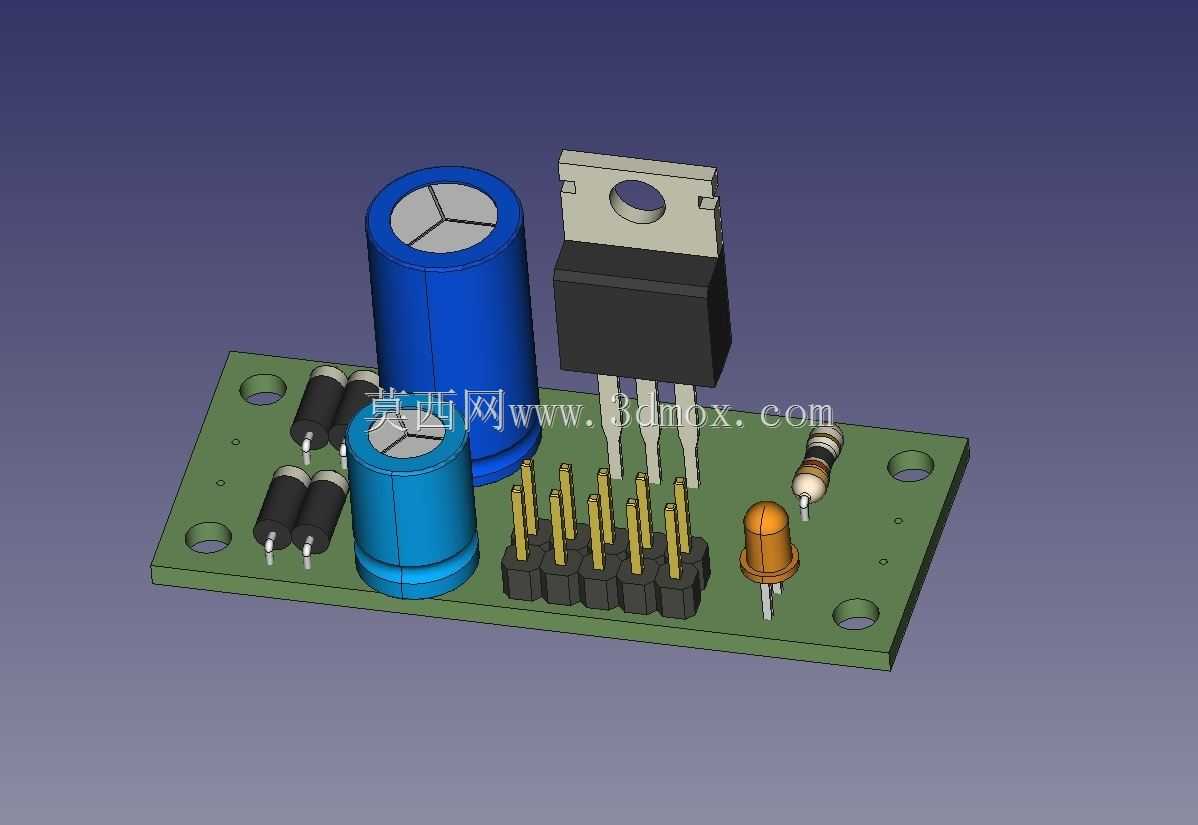

78XX系列线性稳压调节器PCBA电路板

　　这款78XX系列线性稳压调节器的PCB板，是小功率直流供电场景里极为常见的板载稳压单元，日常在DIY电子制作、小型工控辅助供电、教学实验电路、老旧家电维修替换等场景中出镜率极高，核心作用是把波动范围较宽的输入直流电压，稳定输出固定等级的直流电压，给后级的单片机、传感器、小型逻辑电路提供干净稳定的供电，避免输入电压波动或者负载跳变导致后级电路工作异常。从板上搭载的元件布局来看，设计时优先考虑了稳压回路的最短布线原则，三端稳压器作为核心发热元件布置在板边位置，预留了足够的散热安装空间，既可以直接利用PCB铜箔辅助散热，也能方便加装小型散热片应对更大的负载电流，稳压器的输入、输出引脚就近布置了不同容值的滤波电容，

　　大容量铝电解电容负责滤除低频纹波，小容量电容负责滤除高频干扰，从布线根源上减少稳压回路的自激风险，避免输出电压出现振荡。板上预留的多组排针接口，兼顾了输入、输出、公共地的接线需求，既可以通过插针直接焊接到主电路板上作为板载稳压模块使用，也可以搭配接线端子做成独立的稳压模块，通过导线外接输入输出，适配不同的安装场景。PCB本体采用常规FR-4环氧玻纤基板，板边预留的四个安装孔位尺寸统一，适配M3规格的固定螺丝，安装孔位的间距经过匹配设计，既可以固定在通用的塑料外壳支柱上，也能直接固定在设备内部的金属安装平面上，安装时不需要额外做孔位适配。板上搭载的整流二极管、状态指示元件也都做了对应的布局优化，防反接二极管串联在输入回路，

　　避免输入电源正负极接反烧毁后级电路，指示元件布置在板边可视位置，通电后可以直观判断模块是否正常输出电压，排查故障时不需要额外测量就能快速判断供电回路状态。从元件选型的布局逻辑来看，这款PCB的设计走的是实用优先的路线，没有多余的花哨功能，所有元件都围绕稳压输出的核心功能布置，电解电容的容值选型匹配78XX系列稳压器的官方推荐参数，既不会因为容值过小导致纹波抑制能力不足，也不会因为容值过大导致上电冲击电流过高损坏前端整流元件，排针的载流能力也匹配三端稳压器的最大输出电流，长时间满负载工作时不会出现接插件过热的问题。实际使用中，这类稳压板常被用来给小型传感器阵列、低功耗通讯模块、实验面包板电路供电，相比开关型稳压模块，

　　线性稳压的输出纹波极小，不会对微弱模拟信号采集电路造成干扰，这也是很多模拟量采集场景里依然优先选用这类线性稳压PCBA的核心原因。设计时还考虑了不同封装三端稳压器的兼容性，板上的稳压器安装孔位适配TO-220封装的全系列78XX型号稳压芯片，只需要更换对应输出电压的芯片，就能适配5V、8V、12V、15V、24V等不同的固定电压输出需求，不需要重新设计PCB，大幅降低了小批量多场景应用的制造成本。板上的元件高度也做了统一管控，最高的铝电解电容高度控制在常规壳体的内部空间允许范围内，加装散热片后的整体高度也不会超过小型塑料外壳的内部净高，做成品封装时不需要额外加高壳体，整体结构紧凑，占用安装空间很小，很适合嵌入到小型电子设备的内部空隙位置，不需要占用专门的安装仓室。
