TO-220封装78系列三端稳压器结构模型

　　在各类线性稳压电源电路的设计开发过程中，TO-220封装的78系列三端稳压器是应用极为广泛的功率半导体器件，小到桌面式实验电源、工控板卡本地供电回路，大到中小功率工业设备的板载稳压单元，都能见到该封装器件的身影。这类器件的核心作用是将前端输入的波动直流电压转换为稳定的固定值直流输出，为后级的控制芯片、传感单元、信号调理电路提供干净稳定的供电，避免电压波动导致的电路工作异常、采样数据漂移甚至器件过压损坏。

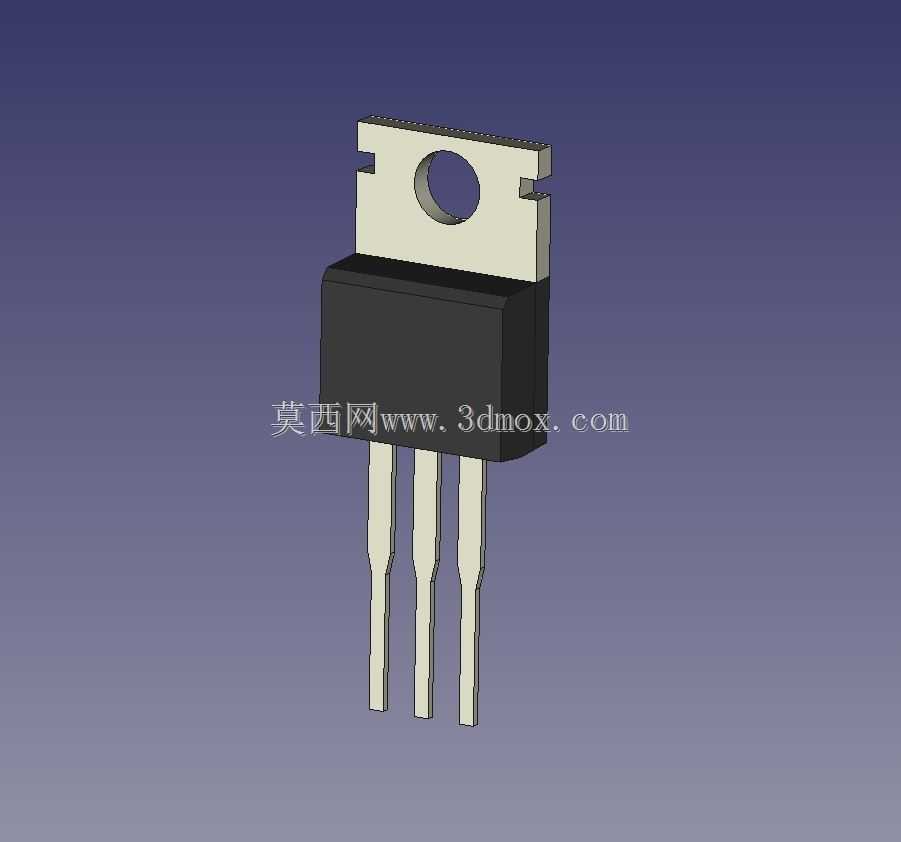

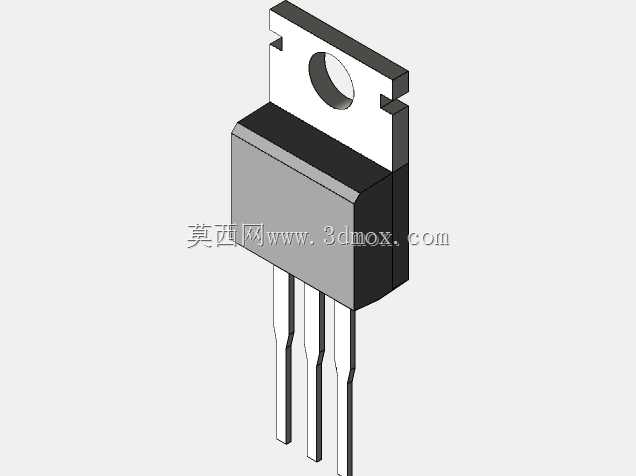

　　从结构设计角度来看，该模型完整还原了TO-220封装的典型外形特征：上部为带安装孔的金属散热衬底，衬底中部预留的标准圆孔用于配合螺丝将器件固定在铝制散热片上，安装时需根据绝缘需求选配绝缘粒、矽胶片等配件，保证器件散热衬底与散热片之间的绝缘或导通匹配；下部为黑色塑封主体，包裹内部的稳压晶圆与引线框架，起到绝缘、防尘、机械保护的作用；三根平行直插引脚从塑封主体底部引出，引脚间距符合行业通用标准，可直接适配标准2.54mm间距的PCB焊盘，也能配合接插件实现快速接线。

　　建模过程中优先还原了器件的安装边界尺寸：散热衬底的外形轮廓、安装孔中心到引脚末端的距离、引脚的宽度与厚度、塑封主体的长宽高参数均严格参照器件实际规格搭建，能够直接用于PCB布局阶段的干涉检查、散热结构的空间预留、整机装配的结构验证。在做电源类产品的结构设计时，设计人员往往需要提前确认稳压器与周边电容、接线端子、外壳结构的空间距离，尤其是加装散热片后的整体高度、散热片与周边元件的安全间隙，避免出现PCB打样后器件安装干涉、散热片触碰外壳导致绝缘失效的问题，精准的三维模型能够在设计阶段就提前规避这类装配风险。

　　实际应用中，TO-220封装的78系列稳压器根据输出电压不同分为7805、7812、7824等多个型号，不同型号的器件外形尺寸完全一致，仅输出电压参数存在区别，因此该模型可通用于全系列同封装稳压器的结构设计场景。在做散热设计校核时，设计人员可基于该模型的散热衬底面积，结合器件的实际功耗、环境温度参数计算所需散热片的热阻参数，匹配对应规格的散热片，保证器件工作时结温处于安全范围内，避免长期过热导致的器件寿命衰减、输出稳定性下降。

　　从装配工艺角度来看，该封装器件兼顾了手工焊接与波峰焊的工艺适配性，直插引脚的长度设计既满足PCB插装后的焊盘透锡要求，也预留了后期剪脚的余量；上部的散热安装孔可适配M3规格的固定螺丝，安装扭矩符合常规五金件的装配要求，不会出现螺丝滑牙、衬底变形的问题。在做三维布线设计时，设计人员还可基于该模型的引脚位置，提前规划电源线、输出线的走线路径，避免走线过于靠近散热片导致线材绝缘层被高温烤坏，也能让整机内部的布线更加规整有序，减少不同回路之间的信号干扰。
