uPD3719D线阵彩色CCD传感元件结构

　　在高速文档扫描、工业卷材表面缺陷检测、高精度印刷品质量核验这类需要逐行连续采集图像的场景中，线阵CCD始终是核心成像元件的主流选型之一，这款uPD3719D线阵彩色CCD的三维结构还原，正是面向这类设备的结构适配、安装校核需求搭建的。不同于面阵CCD一次性采集整幅矩形画面的工作逻辑，线阵CCD依靠单行像素的连续逐行曝光，配合被测物与镜头的相对匀速运动，拼接出完整的大幅面图像，这也决定了它在长幅面、高分辨率连续成像场景下，比同成本的面阵器件拥有更高的单方向像素密度与更低的成像畸变。这款器件为NEC推出的彩色线阵产品，有效像素规格为10600×3，三列像素分别对应R、G、B三通道的色彩采集，能够在单行扫描过程中同步完成全色彩信息捕获，

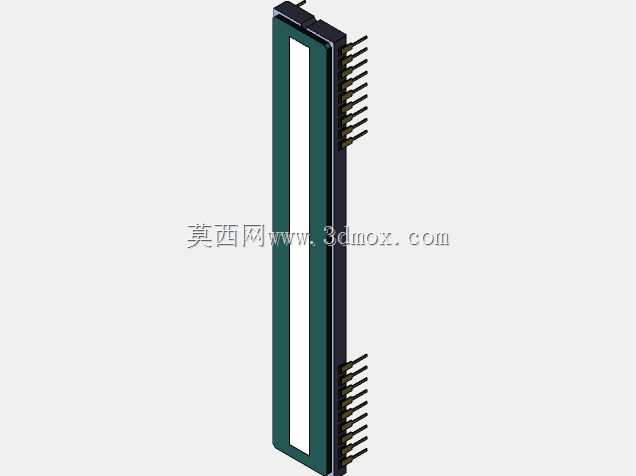

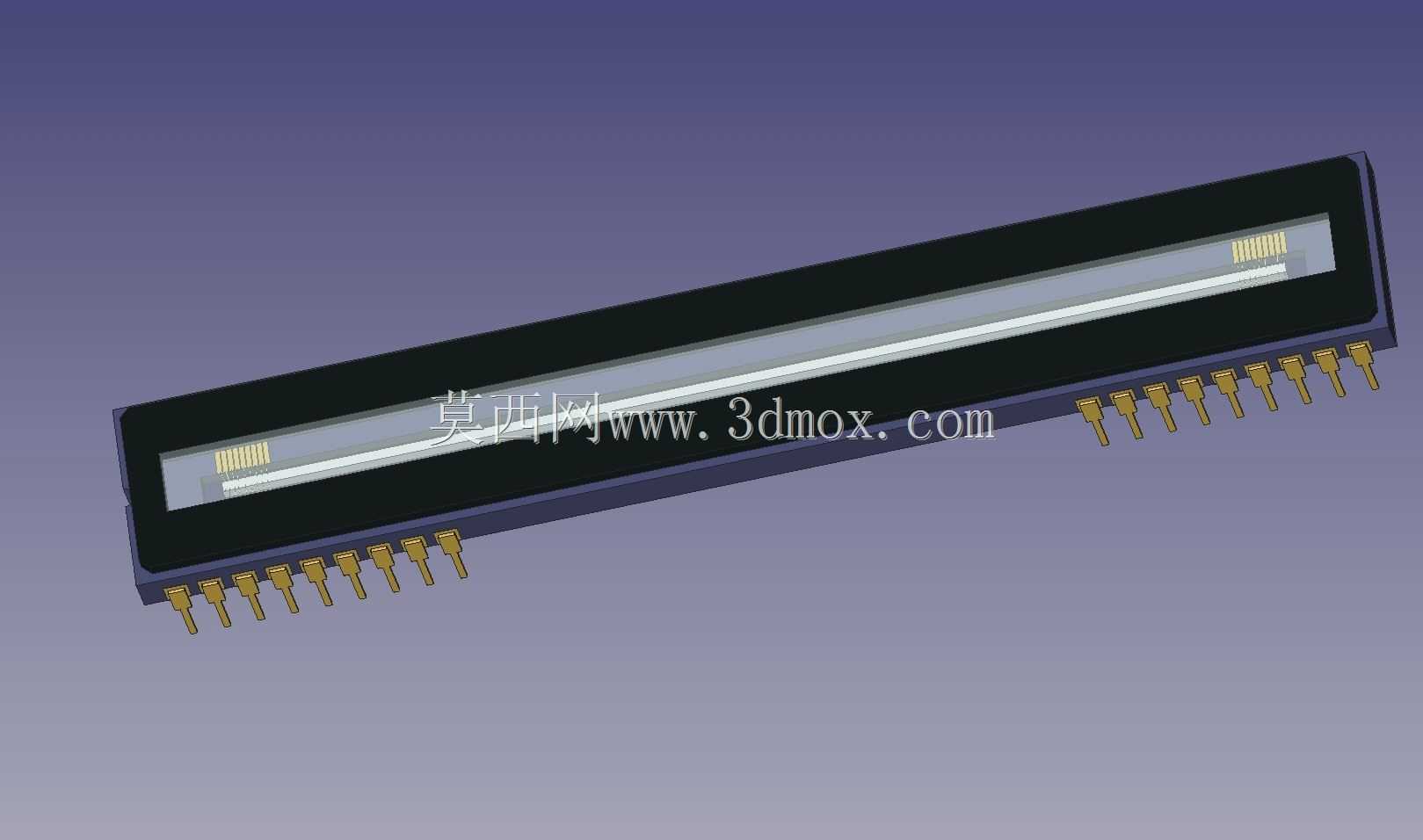

　　无需额外的分色结构或多次扫描，大幅提升彩色成像场景下的采集效率。从结构设计层面看，这款CCD采用了陶瓷基底搭配金属封装边框的结构，核心感光区域覆盖高透光玻璃保护窗，建模时特意保留了玻璃材质的透明度可调属性，方便工程师在做整机光路模拟时，根据实际玻璃的透光率参数调整材质属性，更精准地模拟光路穿过保护窗后的光损情况，避免实际装机后出现通光量不足导致的成像噪点过高问题。器件两侧引出的镀金别针式引脚，是整款元件结构设计里需要重点关注的安装边界部分，这类引脚采用直插式排布，引脚间距、伸出长度、引脚本身的形变余量都做了精准还原，在做PCB板布局、传感器安装座设计时，可以直接调用模型做干涉检查，避免出现引脚与安装座避让空间不足、焊盘位置与引脚对位偏差的问题。实际设备集成过程中，线阵CCD的安装精度直接决定最终成像质量，首先是感光面的平面度要求，安装座的定位面需要与器件底部的陶瓷基准面完全贴合，保证整行10600个像素点都处于镜头的同一焦平面上，否则会出现画面局部虚焦、分辨率下降的问题；其次是引脚的焊接应力控制，由于器件整体长度较长，焊接时如果引脚受力不均，很容易导致陶瓷基底出现微小形变，轻则改变感光面的平面度，重则造成基底开裂损坏器件，建模时还原的引脚独立结构，可以帮助工程师在设计PCB焊盘时预留足够的应力释放空间，同时匹配安装压条的位置，避开引脚受力区域。在不同行业的实际应用中，这款CCD的安装适配也有不同的侧重：在高速文档扫描仪中，

　　它的安装位置需要与走纸辊的平行度控制在极小的公差范围内，否则会出现采集到的文档画面倾斜、边缘拉伸变形的问题，借助三维模型可以提前模拟安装调节结构的行程范围，确认锁紧机构的位置不会与器件本体、外围驱动电路产生干涉；在印刷薄膜的在线检测设备中，器件需要搭配密封防尘罩使用，模型可以用来校核防尘罩的通光窗口位置、密封胶条的压合边界，保证防尘结构不会遮挡感光区域，同时不会压碰到引脚或玻璃保护窗；在高精度胶片扫描设备中，还需要搭配散热结构使用，长时间连续工作时CCD的暗电流会随温度升高而增大，导致画面出现固定噪点，借助模型可以提前设计散热片与陶瓷基底的接触位置，确认导热垫的压缩量既能够保证充分接触导热，又不会对器件产生过大的压紧应力。

　　不同于很多简化模型只还原器件外形轮廓的做法，这款模型对核心结构的细节做了完整还原：玻璃保护窗与金属边框的贴合台阶、引脚根部的封胶位置、感光区域在器件本体上的精确位置都有明确的结构体现，工程师在做光路设计时，可以直接提取感光面的基准平面作为光路设计的基准面，不用再对照 datasheet 手动换算位置尺寸，大幅减少结构设计阶段的尺寸核对工作量。另外需要注意的是，这类长条形线阵CCD的存储与安装过程中，对弯折应力十分敏感，模型中还原的陶瓷基底厚度、金属边框的加强结构，可以帮助设计人员在设计包装工装、安装夹具时，确定合适的夹持位置，避开器件的应力脆弱区域，减少生产、装配过程中的器件损坏率。在做设备的维护结构设计时，也可以借助模型预留CCD的拆装空间，确认拆卸时不需要额外拆解周边的镜头、驱动板等结构，就能完成器件的更换，降低后期设备维护的难度。
