CSWPA表面处理练习用曲面安装基座

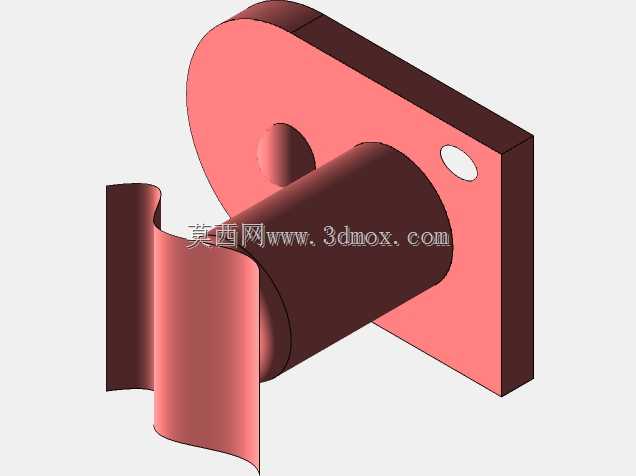

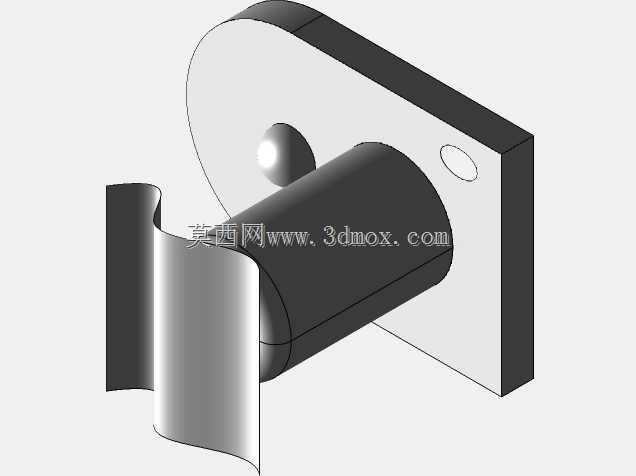

　　在机械结构设计的技能实操练习场景中，这类曲面安装基座是CSWPA表面处理模块实操训练的核心参照构件，主要用于帮助建模从业者掌握异形曲面与规则安装结构结合的建模逻辑，同时也可作为小型传感类元件安装支撑的结构参考样件。从实际功能特性来看，该构件集成了平面安装定位与曲面支撑衔接的双重作用，后侧的方形安装板承担整体固定功能，板上预留的两个定位孔分别适配圆柱销定位与螺栓锁紧的安装需求，能够在工装台架或者小型设备侧壁上完成快速固定，安装时无需额外加工适配结构，可直接通过标准紧固件完成锁紧，安装后整体结构的抗扭转性能较好，不会因为前端曲面受力出现安装板翘曲变形的问题。前端伸出的圆柱段是结构衔接的核心过渡段，圆柱与安装板的衔接位置做了圆弧过渡处理，

　　能够有效降低应力集中系数，在承受径向载荷的时候，衔接位置不会出现应力突变导致的结构断裂，圆柱段的直径与安装板厚度保持合理的比例关系，既保证了足够的支撑刚度，也不会因为结构冗余增加不必要的重量。最前端的异形曲面结构是整个构件的设计难点，曲面采用变曲率顺滑过渡设计，曲面与圆柱段的衔接处完全相切，没有折边或者棱角，这种设计一方面是用于练习曲面建模中的相切约束、曲率连续等核心操作，另一方面这类曲面结构在实际工业场景中，也可作为柔性薄片类零件的支撑贴合面，比如薄金属弹片、柔性传感贴片的安装依托面，曲面的曲率经过精准校核，能够保证贴合零件完全贴附，不会出现局部间隙导致的安装定位偏差。从设计思路层面来看，

　　整个构件采用从安装基准到功能结构的递进式设计逻辑，首先确定后侧安装板的基准平面，以安装板的正面作为后续所有结构的定位基准，先绘制安装板的方形轮廓与两个定位孔的位置，保证安装孔的中心距符合常规小型安装座的通用尺寸规范，之后在安装板正面的中心位置拉伸生成圆柱过渡段，圆柱段的轴向与安装板平面保持严格垂直，保证前端曲面的位置度符合要求。最后构建前端异形曲面时，以圆柱段的端面作为曲面的起始衔接边，通过多截面曲面、曲率引导线控制的方式生成顺滑的异形曲面，曲面的边缘做了加厚处理，保证曲面部分的结构刚度，不会因为轻微磕碰出现曲面变形。从外形尺寸与安装边界来看，安装板的方形轮廓边长控制在常规小型安装座的尺寸区间内，

　　两个安装孔的中心距适配常用的M4或者M5螺栓安装间距，圆柱段的伸出长度略大于曲面结构的轴向宽度，保证曲面结构完全位于圆柱段的前端，不会与安装板产生结构干涉，整个构件的最大外轮廓边界没有超出安装板的方形范围，在台架上安装时不会与周边相邻的其他构件产生位置冲突，安装预留空间只需略大于安装板尺寸即可完成布置。在实际建模练习过程中，这类构件能够帮助从业者熟练掌握实体与曲面混合建模的操作技巧，理解安装基准选择对整体结构精度的影响，同时也能掌握异形结构应力集中规避的设计方法，对于刚接触曲面建模的结构设计人员来说，是非常典型的练习参照样件，而在实际工业应用中，同结构类型的支座也可用于小型检测元件的安装支撑，曲面部分可作为检测探头的贴合定位面，保证检测元件的位置精度符合检测要求。
