鼓形变径螺旋弹簧结构设计练习件

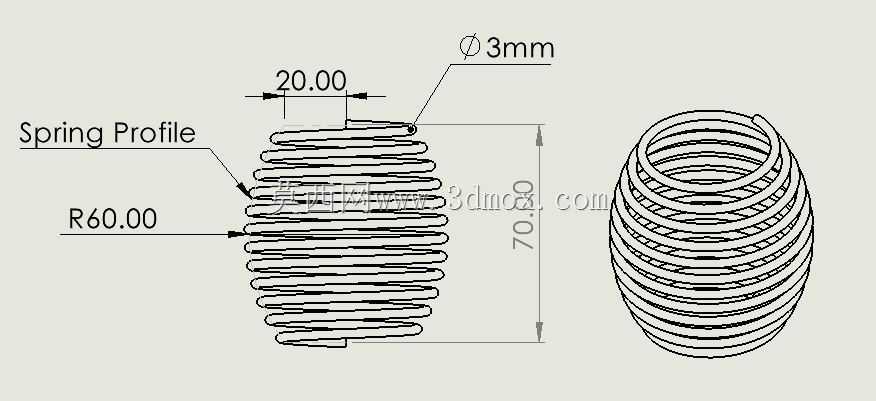

　　在机械结构的弹性缓冲、复位储能场景中，变径螺旋弹簧的应用十分广泛，不同于常规等径圆柱弹簧，鼓形结构的弹簧在压缩过程中能获得更平缓的刚度变化曲线，避免等径弹簧压缩至并圈阶段刚度陡增带来的冲击问题，在需要渐进式弹力反馈的机构中适配性更强。这款鼓形弹簧的设计练习，核心是掌握变径螺旋扫描特征的建模逻辑，建模过程中需要先定义弹簧的轮廓曲线，也就是标注的R60圆弧轮廓，以此作为螺旋扫描的轨迹引导线，控制弹簧整体的鼓形外轮廓，总长度控制在70mm，两端的收口段长度各为20mm，端部弹簧丝直径为3mm，端部收口结构能保证弹簧安装时的定位稳定性，避免工作过程中出现径向窜动。从实际应用场景来看，这类鼓形弹簧常被用在小载荷缓冲机构、精密仪器的复位组件、

　　小型振动设备的隔振结构中，相比等径弹簧，鼓形结构的弹簧在压缩时各圈不会出现直接的摩擦接触，长期工作的磨损量更小，疲劳寿命更有优势，同时中间大两端小的结构，能让弹簧在径向受力时具备更好的自对中性能，不需要额外加装导向套也能避免压偏问题，在安装空间受限的紧凑机构中能减少配套导向零件的使用，压缩整体结构的体积。设计这类弹簧的时候，首先要明确工作行程内的弹力需求，通过轮廓圆弧半径的调整改变不同压缩量下的有效工作圈数，R60的轮廓半径对应的是中间段直径最大，往两端逐渐收窄的形态，螺旋线的螺距设置需要结合弹簧丝直径匹配，保证弹簧在自由状态下各圈之间留有均匀的间隙，避免压缩初期就出现圈间接触。建模过程中需要注意螺旋线的起点和终点的收尾处理，

　　端部的并圈结构要贴合安装基准面，保证弹簧安装后两端的支撑面平整，不会出现倾斜受力的情况，3mm的弹簧丝直径对应的是小载荷工况，材料一般选用碳素弹簧钢丝或者不锈钢弹簧钢丝，根据使用环境的防腐需求选择对应材质，在有腐蚀介质的场景下优先选用304不锈钢材质，常规室内工况选用碳素弹簧钢丝做表面喷塑或者镀锌处理即可。安装边界方面，这款弹簧总自由长度70mm，最大外径由R60的轮廓决定，安装时两端的定位孔直径可以匹配端部3mm丝径对应的收口尺寸，预留0.5mm的径向间隙即可，不需要过大的安装空间，工作过程中最大压缩量建议控制在自由长度的30%以内，避免超过材料的弹性极限导致永久变形。在做结构验证的时候，

　　可以通过有限元分析模拟不同压缩量下的应力分布，重点关注弹簧丝内侧的应力集中位置，调整螺旋升角和轮廓曲率，让最大应力值控制在材料的许用应力范围内，同时验证压并时的各圈接触顺序，保证刚度变化曲线符合设计预期，避免出现刚度突变的情况。这类练习件的建模过程，能帮助结构工程师熟练掌握可变截面扫描、螺旋线自定义轮廓、特征收尾处理等建模技巧，为后续实际项目中各类异形弹簧的设计打下基础，避免出现建模时轮廓失真、参数不匹配导致的加工误差，实际加工时这类弹簧可以通过数控卷簧机一次卷制成型，不需要额外的整形工序，只要建模时的轮廓参数准确，加工后的成品尺寸精度就能满足装配要求。
