机加工用可调式螺旋支撑顶结构

　　在常规机械加工的工序流转里，不管是立式铣床、加工中心的平口钳装夹，还是磨床、线切割设备的工作台装夹，悬伸工件的颤振问题一直是一线操作人员需要优先解决的装夹痛点——尤其是板类、轴类、异形结构件在完成定位夹紧后，远离夹紧点的悬臂区域如果没有额外支撑，切削过程中刀具接触工件产生的径向切削力会让工件产生微幅形变，轻则让加工面出现振纹、尺寸公差超差，重则会让工件受切削力冲击发生位移，直接导致零件报废。这款螺旋支撑结构就是针对这类装夹场景设计的辅助支撑元件，和车间常用的垫块、塞铁相比，它的调节效率和支撑稳定性更适配小批量多品种的加工场景。

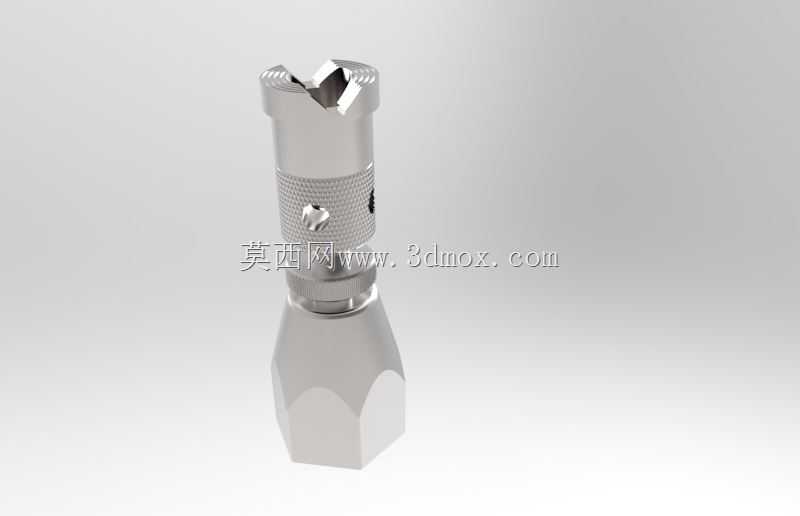

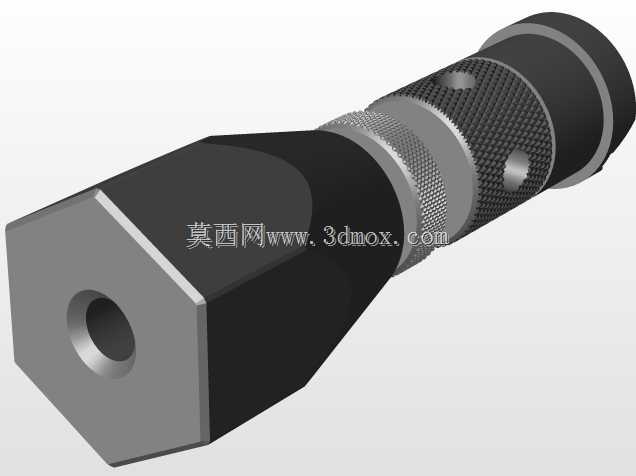

　　从结构设计逻辑来看，这款支撑件采用了全金属一体化的结构思路，底部做了六角形的夹持基准面，既可以直接放置在机床工作台的T型槽槽面、平口钳的固定钳身平面上，也可以配合压板做底部固定，避免支撑过程中出现滑移。中部的调节段采用了细牙螺纹传动结构，配合外圆面的滚花纹理，操作人员不需要借助扳手，徒手就能旋转调节段完成支撑高度的微调，细牙螺纹的自锁特性可以保证支撑高度调整到位后，不会因为切削过程中的振动出现支撑高度回落的问题。顶部的支撑头做了V型开口结构，这个细节设计是为了适配不同外形的工件支撑需求：当支撑平面类工件时，V型槽的两个棱边可以和工件底面形成稳定的线接触，避免平面接触时因为工件底面存在微小毛刺、切屑残留导致支撑不稳；当支撑轴类、圆柱类工件时，V型槽可以直接贴合圆柱面，对圆柱件形成径向的限位支撑，不需要额外更换支撑头就能兼顾两种常见工件形态的支撑需求。

　　在实际使用的边界参数上，这款螺旋支撑的调节行程覆盖了常规机加工场景下的常见支撑高度差，最小支撑高度可以适配平口钳钳口垫高后的低位支撑需求，最大伸出高度可以满足大部分悬伸长度在150mm以内的工件支撑，整体外径控制在常规工装的通用尺寸范围内，不会因为支撑件本身体积过大干涉刀具的走刀路径，尤其是在型腔铣削、侧面铣削的工序里，紧凑的外形可以让支撑点尽可能靠近切削位置，最大化提升支撑的抗振效果。和液压式、弹性式的辅助支撑相比，这种纯机械螺旋结构的支撑件没有密封件、弹性元件这类易损部件，车间日常使用时只需要定期在螺纹段涂抹少量润滑脂做防锈维护，就算接触到切削液、金属切屑也不会出现结构卡滞的问题，使用寿命远高于带弹性元件的支撑工装。

　　很多操作人员在做薄壁件加工时，会习惯在工件下方塞铜皮、叠垫片来调整支撑高度，这种方式不仅调整效率低，而且垫片叠放的层数越多，支撑的刚性就越差，切削时很容易出现垫片移位的问题。这款螺旋支撑的调节是连续无级的，调整时只需要旋转中部的滚花环，就能让顶部支撑头缓慢上升，直到刚好接触工件的被支撑面，不需要反复抽换垫片找合适的厚度，单工位的辅助支撑调整时间可以压缩到几秒钟，对于需要频繁更换工件的小批量加工场景来说，能有效减少装夹辅助时间。另外在一些非机加工的场景里，比如设备装配时的零件找平、工装调试时的高度微调，这款螺旋支撑也能作为临时的高度调节元件使用，顶部的V型槽在支撑管路、圆棒类装配零件时，也能起到很好的防滑定位作用。

　　从建模的细节处理来看，这款结构的所有棱角都做了微小的倒角处理，既避免了热处理过程中出现应力集中开裂的问题，也能防止操作人员使用时被锋利的锐边划伤；滚花段的纹理参数按照五金工装的通用标准设计，徒手旋转时的摩擦力足够，就算手上沾有切削液也不会出现打滑的问题；螺纹段的配合间隙控制在合理范围内，既保证调节时的顺畅度，又不会因为间隙过大导致支撑头出现偏摆，保证支撑面和工件接触时的垂直度。整体结构没有多余的装饰性设计，所有的结构特征都是围绕实际使用需求设计，没有为了外观好看增加不必要的加工工序，完全符合工装夹具类零件的设计原则：在满足使用刚性、调节便利性的前提下，尽可能简化加工工艺，降低制造成本，适合车间批量配置作为通用工装使用。
