小型螺旋顶升支撑定位工装结构

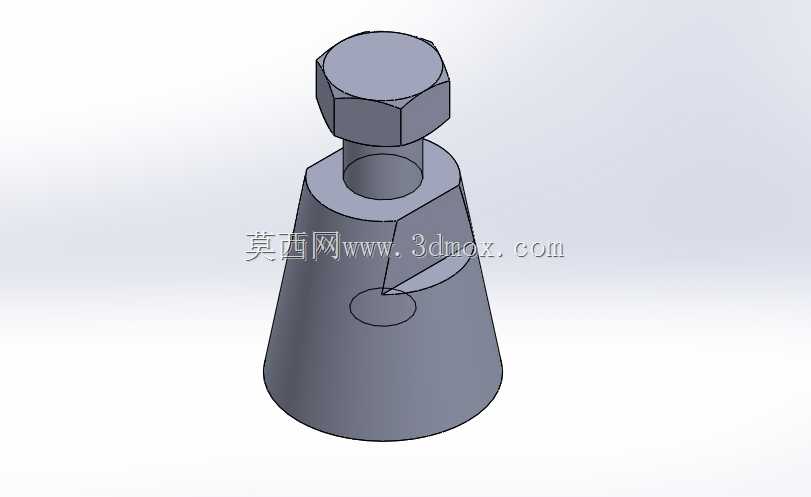

　　在工装夹具搭建、精密设备装配、小型构件调平作业场景里，这类小型螺旋顶升构件是工位上最常用的支撑调节单元，区别于大吨位起重用的液压千斤顶，它的核心作用不是大载荷举升，而是小范围内的高度微调与稳定支撑，解决装配过程中构件姿态偏差、局部支撑悬空、加工工位工件调平的实际问题。从结构设计逻辑来看，整体采用锥台形底座加顶部调节螺杆的布局，锥台形的下大上小结构首先保证了支撑状态的稳定性，底座底面为完整平面，放置在工装平台或者工作台面时不需要额外的固定结构，依靠自身结构的重心分布就能保证支撑过程中不发生侧滑，底座上部的内螺纹孔和顶部的调节螺杆配合，通过旋转顶部的六角头就能实现螺杆伸出长度的连续调节，调节过程没有档位限制，

　　可以在设计行程范围内停在任意高度位置，满足不同高度差的支撑需求。顶部的六角头结构适配标准扳手操作，不需要定制专用工装，现场作业时用普通的活动扳手或者开口扳手就能完成高度调节，调节到位后螺杆和底座螺纹的自锁特性可以保证支撑高度不会因为负载作用发生自行回落，不需要额外增加锁止结构，简化了整体零件数量，也降低了加工难度。从安装边界来看，锥台底座的最大外径决定了它的最小放置空间要求，在排布多组支撑点的时候，相邻两个支撑单元的中心距只要大于底座最大外径就能避免干涉，不需要预留额外的操作空间，因为调节操作是在顶部完成，侧面不需要预留扳手活动空间，对于狭小空间内的多点支撑场景适配性很强。螺杆的调节行程覆盖了常规工装作业的高度差范围，

　　从最低支撑高度到最高支撑高度的区间内，螺杆和底座的螺纹啮合长度始终满足强度要求，不会因为伸出过长导致螺纹啮合不足出现弯折或者滑牙问题。在实际应用中，这类构件常被用在机床工件装夹的辅助支撑位置，当加工工件外形不规则，常规夹具无法完全覆盖支撑点的时候，在工件悬空位置布置一到多个这类螺旋支撑，调节到和工件底面完全贴合后，就能抵消加工过程中的切削振动，避免工件因为装夹悬空出现加工变形；在精密设备装配过程中，比如自动化线体的工位平台调平、检测设备的基座水平调整，也可以用这类支撑作为底部的调平单元，配合水平仪逐个调节各个支撑点的高度，就能快速完成设备的水平校准，相比垫铁类的固定支撑，它的调节精度更高，微调操作更便捷。

　　设计过程中需要重点关注螺纹副的配合精度，螺纹间隙不能过大，否则调节过程中会出现空程，影响高度调节的精准度，也不能过紧导致调节阻力过大，现场操作费力；底座的锥面角度需要经过核算，保证整体重心始终落在底座底面的支撑范围内，即使螺杆调节到最高伸出位置，承受额定负载的时候也不会出现倾覆；顶部的六角头尺寸需要和标准扳手尺寸匹配，避免出现非标尺寸导致现场无法操作。和滑动式的调节支撑相比，螺旋结构的调节分辨率更高，转动螺杆一圈的进给量由螺距决定，选用细牙螺纹的话可以实现微米级的微调量，满足精密装配场景的高精度调节需求，同时螺纹结构的承载能力更强，同等体积下比斜面顶紧结构能承受更大的垂直负载，长期支撑状态下的形变量更小，稳定性更好。这类构件没有复杂的油路、密封结构，全部为金属机加工零件，日常使用过程中只需要定期在螺纹位置涂抹润滑脂避免锈蚀，就能保证长期调节顺畅，几乎没有故障点，适合车间复杂工况下长期使用，不管是焊接工位的工件支撑、机加工工位的辅助顶紧，还是装配工位的高度调节，都能快速适配作业需求，不需要针对特定场景做定制化修改，是工装辅助构件里通用性极强的一类支撑单元。
