开槽切断用带轴纵切锯结构设计

　　在金属切削加工、小型零件精密加工的场景里，纵切锯是完成窄槽开槽、细径工件切断工序的核心执行部件，这类锯具常配套安装在小型专用机床、台式加工设备的输出轴端，承担小余量、高精度的切削作业，相比普通圆盘锯，它的齿形更细密，切削进给时的阻力更小，能在薄壁件、细轴类零件加工时避免工件变形、崩边的问题。

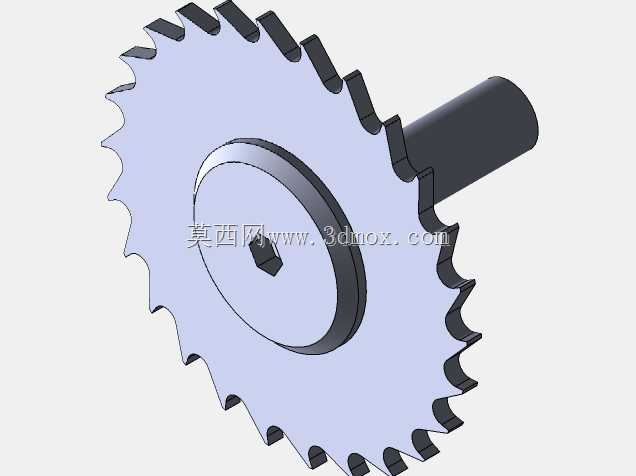

　　从结构设计来看，这款纵切锯采用锯片与安装轴一体化的结构形式，锯片基体为圆盘式结构，中心位置设计有带止动缺口的安装孔，安装轴从锯片中心同轴延伸而出，轴身与锯片基体的结合位置做了加厚凸台过渡，既可以提升锯片高速旋转时的结构刚性，也能避免轴与锯片连接位置出现应力集中，防止长时间切削作业后锯片从根部断裂。锯片的齿形采用交错分屑设计，每个锯齿的切削刃都做了微小的角度偏移，相邻锯齿分别承担不同切削深度的余量去除，切削过程中切屑会顺着齿槽顺利排出，不会卡在齿缝里造成切削面刮花，也能减少切削热在锯齿位置的堆积，延长锯片的使用寿命。

　　在实际应用场景中，这类纵切锯常被用于小型五金零件的切槽工序，比如电器接插件的引脚槽加工、小直径铜铝轴的定长切断、塑料型材的窄槽开制，也可配套在自动化装配线的切削工位上，完成线束定长切断、薄壁管件切口加工这类对切口平整度要求较高的作业。设计时需要重点控制锯片的端面跳动量，安装轴的同轴度公差要控制在0.02mm以内，否则高速旋转时锯片会出现偏摆，不仅会导致切口宽度超差，还会加剧锯齿的磨损，严重时甚至会出现锯片碎裂的安全隐患。

　　从安装边界来看，安装轴的直径与配套设备的装夹孔位做了适配设计，轴身长度预留了足够的装夹余量，安装时可以通过轴端的锁紧结构将锯片完全固定，锯片的外径尺寸根据最大切削深度做了匹配，齿根位置的厚度略小于齿尖的切削宽度，这样切削时锯片基体不会与已加工面产生摩擦，能有效降低切削阻力，减少加工过程中的振动。锯齿的前角、后角都针对常见的有色金属、工程塑料、薄壁钢材的切削特性做了优化，切削软质材料时不会出现粘刀问题，切削薄钢材时也能保证切口光滑无毛刺。

　　在设计思路上，这款结构没有采用分体式锯片与轴的装配形式，而是将两者做成一体化结构，省去了锯片与轴之间的连接紧固件，既减少了装配时的累积误差，也避免了高速旋转时紧固件松动带来的安全风险，整体结构更紧凑，适合安装在空间受限的小型加工工位上。锯片基体上预留的小圆孔是动平衡校正孔，在零件加工完成后会通过动平衡测试，在对应位置去除少量材料，保证锯片在最高工作转速下的振动量控制在允许范围内，提升切削加工的表面质量，同时降低设备主轴的负载。

　　日常使用中，这类纵切锯的进给速度需要根据加工材料的硬度做对应调整，加工硬质钢材时要适当降低进给量，避免锯齿崩损，加工软质材料时可以适当提高转速，提升加工效率。安装时要保证安装轴与设备主轴的同轴度，装夹完成后需要手动盘车检查锯片是否有偏摆，确认无异常后再启动设备进行切削作业，切削过程中要配套合适的冷却润滑方式，针对金属材料加工可以采用微量润滑，降低锯齿的磨损速度，针对塑料加工可以采用风冷，避免材料受热融化粘在锯齿上。
