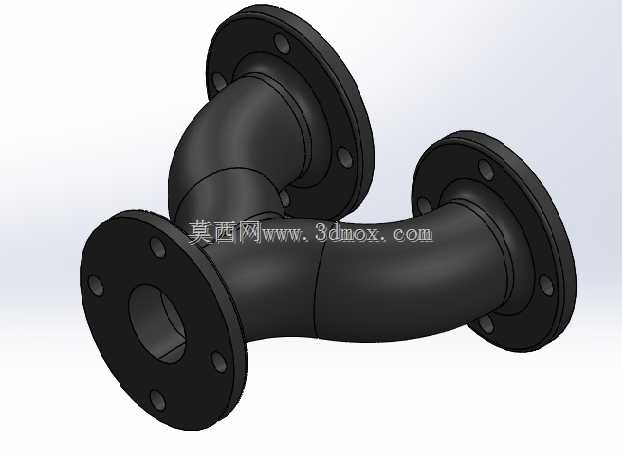

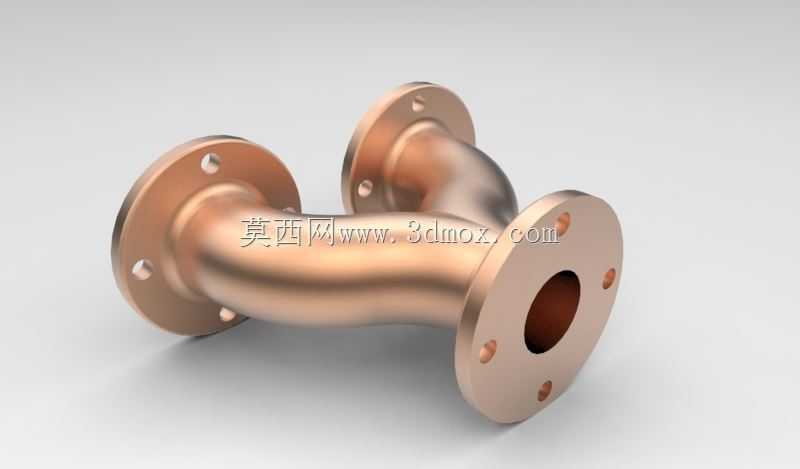

三通法兰连接弯管管路构件

　　在化工流体输送、市政给排水、暖通空调管路、工业制程管线布设场景中，这类带法兰接口的三通弯管构件是管路转向、分流合流环节的核心连接部件，区别于普通直连三通，它集成了90度转向与三路连通的功能，能在有限的安装空间内完成管路走向调整与介质分流，减少管路中额外弯头、三通的拼接数量，降低管路泄漏点的总数量，提升整套管路系统的运行可靠性。

　　从实际使用场景来看，这类构件常被用在设备进出口的管路接驳位置，比如泵组出口的分流管路、换热设备的介质进出端、车间工艺管线的转角分流处，法兰连接的形式能让构件和上下游管路、设备接口实现快速对位安装，后期检修拆解时也无需大范围切割管路，只需要松开法兰螺栓就能完成构件更换或者管路清通作业。

　　设计这类构件的时候，首先要匹配对应管路的公称通径，三个法兰端的密封面形式要和对接的管路法兰保持一致，法兰盘上的螺栓孔位置度需要严格控制，确保现场安装时螺栓能顺利穿入，不会出现孔位错位导致的强制装配问题。弯管部分的曲率半径要结合管路内介质的流速特性设计，要是输送含固体颗粒的介质，曲率半径要适当放大，减少介质对管壁的冲刷磨损；如果是普通清水、气体类介质，曲率半径可以按常规管路弯曲标准取值，平衡安装空间占用和介质流动阻力。

　　构件的三个法兰端面需要保证足够的平面度，密封面的粗糙度要符合法兰密封的要求，避免安装后出现密封面渗漏的问题。弯管和法兰连接的位置要做圆滑过渡，减少应力集中，避免管路运行过程中受压力波动、温度变形影响出现焊缝开裂的问题。从安装边界来看，这类构件的安装空间需要预留出法兰螺栓的操作空间，三个接口的对接管路要提前做好支撑，避免管路重量全部压在构件上，导致法兰密封面受力不均出现渗漏。

　　建模过程中，要先确定三个法兰接口的中心坐标，明确三路管路的走向夹角，先搭建弯管的中心路径，再按通径生成管壁实体，之后匹配对应压力等级的法兰标准参数生成法兰盘，处理好法兰和弯管衔接位置的过渡特征，螺栓孔的排布要符合对应法兰标准的孔数、孔径、孔位分布要求，确保生成的模型能直接用于后续的工程出图、管路装配干涉检查，也能导入管路应力分析软件做受力校核，验证构件在额定工作压力下的结构强度是否满足使用要求。

　　实际选型的时候，要结合管路的工作压力、工作温度、输送介质的腐蚀特性选择对应的构件材质，普通给排水场景可以用铸铁或者普通碳钢材质，腐蚀介质场景要选用不锈钢或者衬塑材质，法兰的压力等级要和整个管路系统的压力等级保持一致，避免出现局部承压能力不足的问题。安装时法兰之间要加装对应材质的密封垫片，螺栓要按对角顺序逐步拧紧，保证密封面受力均匀，避免局部压偏导致的泄漏。这类集成式的三通弯管相比单独拼接弯头和三通的结构，整体刚性更好，管路流道更顺滑，介质在构件内部的流动阻力更小，能减少管路系统的压力损失，降低输送泵的运行能耗，同时减少了两个连接法兰，也就减少了两处潜在的泄漏点，对于对密封要求较高的化工介质、燃气输送管路来说，这种集成结构的优势会更明显。在管路三维布线设计阶段，这类构件的模型可以直接调入管路装配体，快速完成转角分流位置的管路布设，帮助设计人员提前核对安装空间，检查和周边设备、桥架、其他管线的干涉情况，减少现场安装时的返工问题。
