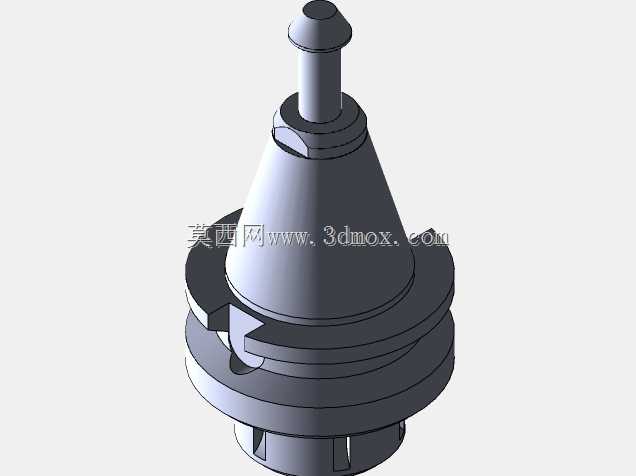

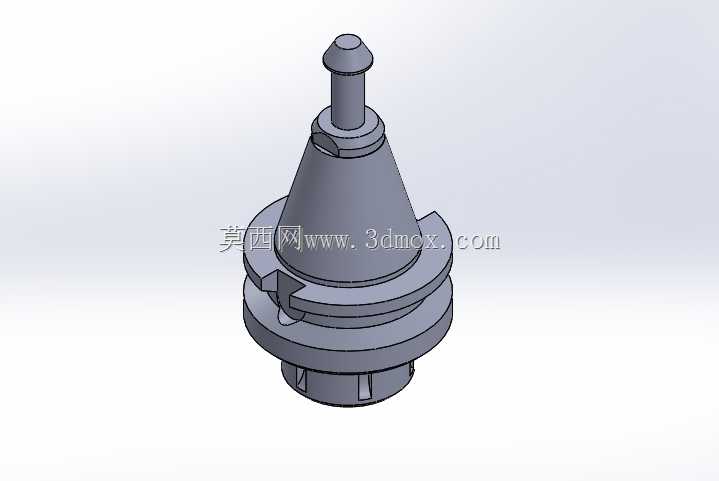

BT锥柄数控加工用刀具夹持刀柄结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:572528
  • BT锥柄数控加工用刀具夹持刀柄结构
  • BT锥柄数控加工用刀具夹持刀柄结构

  在数控铣削、钻削加工场景中,这类锥柄刀柄是连接机床主轴与切削刀具的核心过渡部件,日常作业里不管是立式加工中心的平面铣削、型腔开粗,还是摇臂钻床的深孔钻削,都需要依靠这类刀柄完成刀具的可靠装夹,避免加工过程中出现刀具窜动、振颤的问题,直接影响最终加工面的粗糙度与尺寸精度。从结构设计逻辑来看,这款刀柄采用7:24标准锥度的主体锥面,和机床主轴锥孔配合时能实现自动定心,锥面大端的法兰凸缘上对称设置的驱动键槽,可与主轴端面的传动键咬合,传递主轴输出的切削扭矩,避免高负载切削时刀柄与主轴出现相对打滑;顶部的拉钉结构是配合主轴内部拉爪使用的,换刀时主轴拉爪松开拉钉即可完成刀柄拆卸,拉紧时能将刀柄锥面牢牢压贴在主轴锥孔内壁,保证连接刚性。

  刀柄下部的夹持端采用弹簧夹头锁紧结构,圆周方向均匀分布的锁紧螺钉孔,在装入对应规格的弹性筒夹后,通过拧紧螺钉可带动锁紧螺母下压,让筒夹均匀收缩抱紧刀具圆柱柄,这种结构可以兼容不同直径的直柄钻头、立铣刀,不需要针对每款刀具单独配置一体式刀柄,能大幅降低生产现场的工装库存成本。实际选型安装时需要注意,这款刀柄的锥度规格要和所用机床的主轴锥孔完全匹配,安装前必须将主轴锥孔、刀柄锥面的切屑、油污擦拭干净,哪怕残留微小的铝屑或切削液残留,都会导致锥面贴合不实,加工时出现振刀纹,严重时甚至会导致刀具崩损。从安装边界来看,刀柄装入主轴后,法兰端面要和主轴端面完全贴合,不能出现可见缝隙,拉钉的拧紧扭矩要符合对应规格的要求,扭矩过大会导致拉钉断裂,

  扭矩不足则会在加工时出现刀柄松脱的风险。在日常使用场景中,这类刀柄常配合BT40、BT50规格的加工中心主轴使用,针对钢件、铸铁、铝合金等不同材质的切削工况,只要搭配对应精度等级的弹性筒夹,就能满足从粗加工到半精加工的装夹需求,相比热缩刀柄,它的装夹操作更简便,不需要额外的加热设备,普通操作工人经过简单培训就能完成换刀操作,适合批量生产车间的高频换刀作业。设计这款刀柄的三维结构时,要重点保证锥面的同轴度公差,锥面相对于下部夹持孔的径向跳动要控制在0.005mm以内,否则会导致刀具旋转时出现偏摆,加工出的孔位出现位置度超差,铣削平面出现接刀台阶;法兰上的驱动键槽位置度也要严格控制,保证两个键槽对称分布在锥度中心的两侧,

  避免传动时出现单侧受力不均的问题。另外,刀柄的整体动平衡等级要达到G2.5以上,才能适配主轴转速8000rpm以上的高速加工场景,如果动平衡不达标,高速旋转时会产生明显的机床振动,不仅会降低轴承使用寿命,还会导致加工表面出现规律性的振纹。在实际生产维护中,每次换刀都要检查刀柄锥面是否有磕碰划伤,一旦锥面出现凹痕或毛刺,就会破坏和主轴锥孔的配合精度,需要及时进行修磨或更换;下部的夹持孔也要定期清理,避免切屑嵌入导致筒夹无法锁紧,长期使用后如果发现锁紧螺钉出现滑牙或变形,要及时更换同规格的高强度螺钉,保证锁紧力足够。
