机加工用V形圆管棒料夹紧固定夹具

　　在常规机加工车间的钻床、普通铣床工位上，这类V形夹紧组件是出镜率极高的辅助工装，很多一线操作师傅甚至会根据日常加工的工件规格，自行改制同结构的简易夹具来适配生产需求。它的核心作用是为圆形截面的金属棒料、薄壁管道类工件提供稳定的装夹基准，避免工件在钻孔、铣削平面、铣槽等切削加工过程中出现转动、轴向窜动，保证加工尺寸的位置精度。

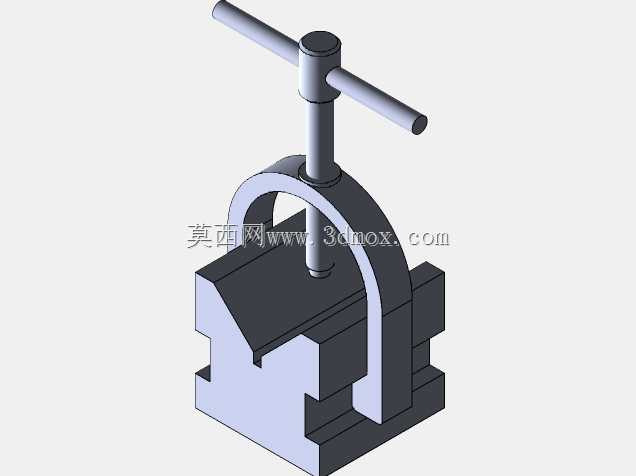

　　从结构设计逻辑来看，这套组件没有采用复杂的传动结构，整体走的是可靠易加工的路线：底部是带V形定位槽的基座，V形槽的夹角采用通用的90度设计，能够适配一定直径范围内的圆形工件，不需要频繁更换定位块就能覆盖多数常规规格的棒料、管材装夹需求；上方的拱形压架跨接在V形基座两侧，中间穿装的T型螺杆配合顶部的横杆手轮，通过螺旋副的机械增益实现压紧力的输出，操作时只需要穿入加力杆转动手轮，就能带动螺杆下端压头下行，把工件牢牢压在V形槽的两个支撑斜面上，这种结构的优势在于压紧力的方向垂直指向V形槽的对称中心，不会在装夹时把工件挤偏，定位重复精度能满足普通机加工的公差要求。

　　考虑到车间实际使用的安装场景，基座底部设计了平行的装夹卡槽，能够直接适配普通钻床、铣床工作台的标准T型槽间距，安装时只需要用T型螺栓穿过卡槽就能把整个夹具固定在工作台上，不需要额外制作转接板，安装边界能够兼容多数中小型机加工设备的工作台尺寸，不会和设备的行程限位、护罩结构产生干涉。压架的拱形结构留出了足够的上部操作空间，当装夹直径偏大的管材时，压架的内弧面不会和工件外圆发生磕碰，螺杆的有效行程覆盖了从小直径细棒料到常规口径管材的装夹高度差，不需要额外加装垫块就能完成装夹，减少了工装调整的辅助时间。

　　在实际加工场景中，这套夹具尤其适合小批量零件的加工：比如在圆棒端面钻径向定位孔、在管道侧壁铣削安装平面这类工序，用三爪卡盘装夹需要反复找正，而用这套V形夹具只需要把工件放在V形槽内，靠紧端面定位挡块后拧紧压杆就能完成装夹，找正时间能缩短六成以上。螺杆下端的压头采用了活动式结构设计，压紧时压头端面可以自适应贴合工件的外圆表面，不会因为螺杆的转动带动工件发生位置偏移，也能避免压头在工件表面压出明显的装夹痕迹，对于表面质量要求较高的精加工工件，还可以在V形槽支撑面和压头端面粘贴铜皮来进一步保护工件表面。

　　从结构强度的设计角度，整个组件的壁厚都做了适配切削受力的加强：V形基座的槽底厚度足够承受钻削时的轴向进给力，不会因为长期受力出现槽体变形；拱形压架的截面尺寸经过受力校核，在最大压紧力下不会出现拱架侧弯变形，保证压紧力始终稳定作用在工件中心；螺杆采用梯形螺纹设计，相比普通三角螺纹拥有更好的耐磨性能和承载能力，能够承受频繁装夹带来的磨损，长期使用也不会出现螺纹滑牙导致的装夹失效问题。很多车间里同类型的自制夹具往往忽略了压架的受力变形问题，装夹时压架向外张开导致工件夹不紧，这套结构在压架和基座的连接位置做了限位贴合设计，压架受力时的张开位移被限制在极小范围内，装夹可靠性远高于简易自制的同类夹具。

　　另外在使用细节上，顶部的横杆手轮不需要额外配套专用扳手，车间里随手可取的圆钢棒就能穿入手轮的孔内作为加力杆，根据装夹需要的压紧力调整加力杆的长度就能控制压紧力度，装夹薄壁管材时不会因为用力过大把管子夹变形，装夹实心棒料时也能提供足够的夹紧力抵抗铣削时的侧向切削力。整个夹具没有易损的复杂零件，日常维护只需要定期在螺杆螺纹处加注润滑油就能保证操作顺畅，即使长期使用后出现螺纹磨损，也只需要更换标准螺杆就能继续使用，维护成本极低，非常适合加工品类杂、换产频率高的中小型机加工车间使用。
