传感器安装L型异形连接固定支架

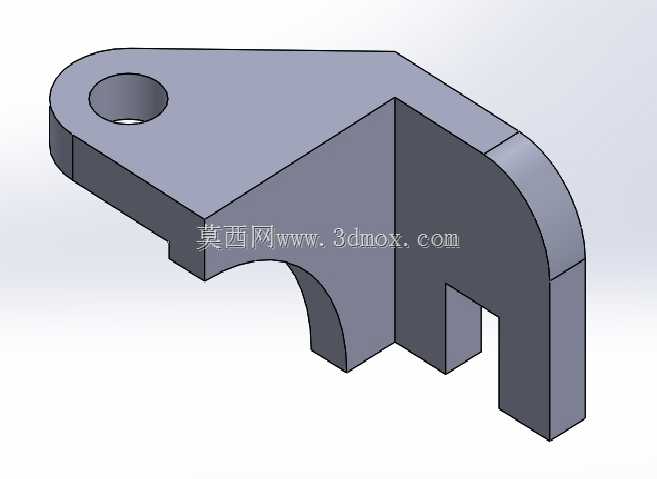

　　这款异形支架主要应用在工业传感检测场景中，作为传感器与设备机架之间的连接承载构件，承担定位、支撑、防偏移的核心作用，常见于自动化产线的位置检测工位、设备开合状态监测点位、物料到位触发模块的安装场景，适配多数接触式、光电式小型传感器的安装固定需求，能够在设备运行产生持续振动的工况下保持传感器的位置精度，避免检测信号因为安装件形变出现偏差。从结构设计来看，整体采用L型折角布局，上端的平板区域开设带沉台的通孔，用于穿装固定螺栓将支架整体锁定在设备的安装基准面上，沉台结构可以让螺栓头完全没入支架平面，不会出现凸起干涉传感器安装面的问题，折角处做了圆弧过渡处理，而非直角锐边，一方面可以降低折角位置的应力集中系数，

　　在支架承受传感器重量以及运行振动载荷时，避免应力长期累积出现折角处开裂的问题，另一方面圆弧过渡也能减少加工时的应力残留，提升零件的结构稳定性。向下延伸的两个支脚形成了卡槽式结构，内侧的弧形缺口与矩形卡槽分别对应传感器的定位凸台与卡接结构，安装时不需要额外设计定位工装，只需要将传感器顺着卡槽推入即可完成初步定位，配合支脚侧面的紧定螺钉孔就能完成传感器的锁定，大幅缩减现场安装的调试时间。设计过程中优先考虑了安装边界的适配性，上端安装孔的中心到折角立面的距离经过反复校核，既保证螺栓安装时有足够的扳手操作空间，不会因为距离立面太近导致螺栓无法拧紧，也不会因为距离过大导致支架整体悬伸过长，在传感器重量作用下出现低头形变。

　　两个支脚的间距尺寸严格匹配对应传感器的壳体宽度，公差控制在合理的间隙配合范围内，既不会因为间隙过小导致传感器卡滞无法装入，也不会因为间隙过大导致传感器安装后出现左右窜动，影响检测位置的重复精度。支脚末端做了小尺寸的倒角处理，安装传感器时可以起到导向作用，即使现场安装时存在小幅的位置偏差，也能顺着倒角将传感器导入卡槽内，降低现场安装的操作难度。从材质选型的角度，这类支架一般采用冷轧钢板加工成型，表面做发黑或者镀锌处理，兼顾结构强度与防锈能力，厚度选择上根据承载的传感器重量做匹配，常规小型传感器使用3-5mm厚度的板材即可满足刚性需求，不会在设备长期运行中出现形变。在实际设备装配场景中，

　　这类支架往往需要根据安装位置的空间做定制化的结构调整，比如上端安装孔的位置、支脚的长度、卡槽的尺寸都需要根据具体的传感器型号以及设备上的安装点位做适配，建模过程中需要重点关注各个安装特征的位置公差，尤其是传感器安装卡槽与上端固定孔之间的位置度，直接决定了传感器安装后的检测位置是否符合设计要求，如果位置偏差过大，会导致传感器的检测点偏离目标位置，出现漏检、误触发的问题。折角处的圆弧半径也需要结合板材厚度做匹配，避免折弯加工时出现外侧开裂或者内侧起皱的问题，同时建模时需要预留足够的加工余量，考虑钣金折弯过程中的板材延展量，保证加工完成后的各个尺寸符合设计要求。另外支架的各个锐边都需要做倒钝处理，避免现场安装调试时划伤操作人员，也不会在装配过程中刮伤传感器的表面壳体或者连接线缆。这类支架虽然属于小型结构件，但在传感检测系统中起到的作用十分关键，支架的结构刚性、尺寸精度直接影响传感器的工作稳定性，很多现场出现的传感器信号不稳定问题，追根溯源往往是固定支架的设计存在缺陷，比如悬伸过长导致运行中支架随设备振动产生小幅晃动，或者安装间隙过大导致传感器位置偏移，因此在设计这类零件时，不能只考虑能不能装上，更要结合实际工况的载荷、振动频率、安装空间做综合考量，在有限的安装空间内尽可能提升支架的结构刚性，减少不必要的悬伸结构，合理布置加强结构，保证长期运行下的尺寸稳定性。
