双片四孔平开合页结构设计

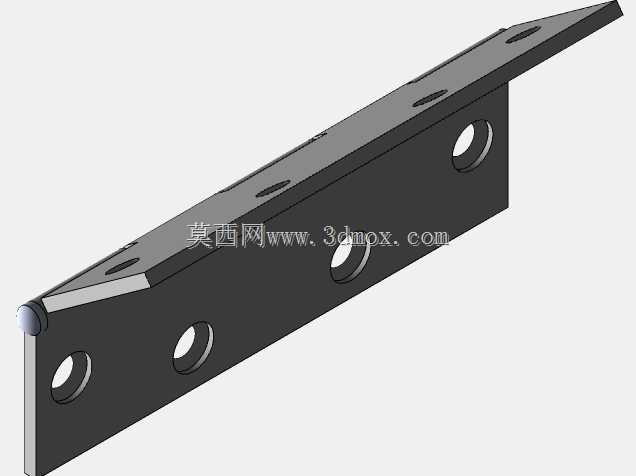

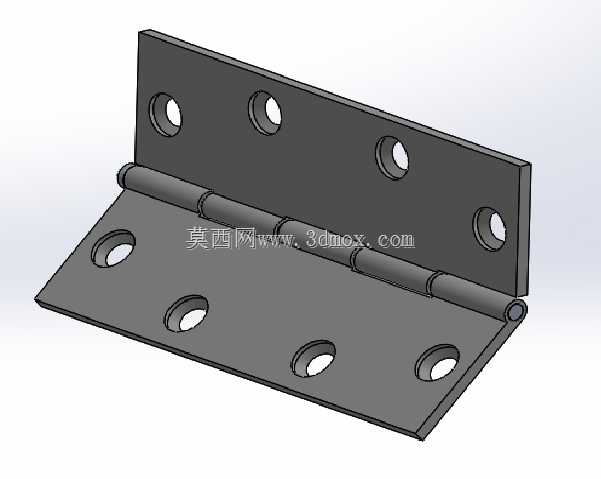

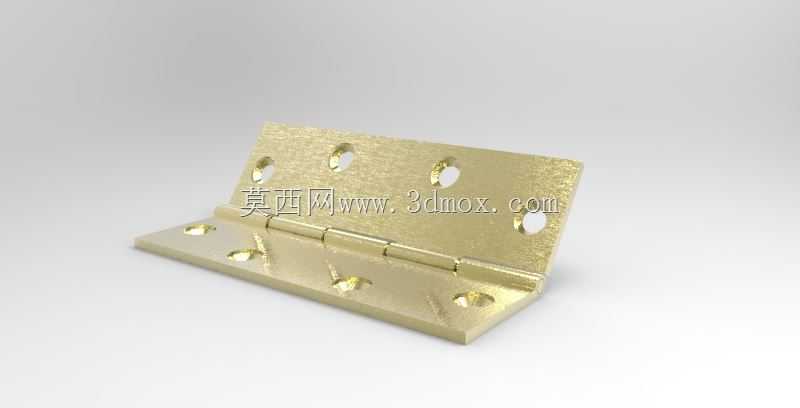

　　日常做设备护罩、小型机柜、室内门窗的结构设计时，这类平开合页是绕不开的基础连接件，很多刚入行的工程师容易在合页选型上踩坑，要么选的合页承重不足导致门扇下垂，要么安装孔位和板件干涉，要么转动间隙过大出现旷量，反而不如直接参照成熟的合页结构做适配设计来得稳妥。这款双片式平开合页采用对称式叶片布局，单叶片上均匀排布四个沉头安装孔，孔位做了沉头锪平处理，安装后螺丝头可以完全埋入叶片平面，不会突出表面刮蹭相邻构件，也能避免螺丝突出影响门扇的闭合间隙。中间的转动副采用穿轴式卷边结构，两个叶片分别冲出交替排布的圆筒卷边，穿入实心销轴后实现相对转动，卷边和销轴的配合间隙控制在0.1mm以内，既保证转动时无卡滞，又不会出现径向窜动的问题，

　　转动过程中两个叶片的贴合面间隙均匀，不会出现偏磨的情况。从安装边界来看，这款合页属于明装式结构，不需要在门板或者门框上做开槽预埋，直接通过螺丝固定在两个待连接件的表面即可，适配厚度在15mm到25mm之间的板材，不管是冷轧钢板机柜、实木门窗还是亚克力设备护罩都能适配，安装时只需要保证两个叶片的安装面处于同一转动平面，销轴保持垂直，就能实现顺畅的开合动作，开合角度可以达到0到180度，完全满足常规门扇、护罩的开启需求。设计这类合页的时候，首先要考虑的是承重匹配，四孔布局的叶片相比两孔、三孔结构，螺丝固定点更多，受力分布更均匀，单组合页的静态承重可以达到25kg，常规尺寸的门扇单扇安装两组合页就能满足承重要求，

　　如果是宽度超过800mm的门扇，可以在中间位置增加一组合页，避免长期使用后门扇变形下垂。叶片的板材厚度选用2mm的冷轧钢板冲压成型，卷边部位采用多次卷圆工艺，避免一次冲压出现的裂纹问题，销轴两端做墩头处理，防止使用过程中销轴窜出脱落，表面处理可以根据使用场景选择镀锌、喷塑或者不锈钢材质，潮湿环境下选用304不锈钢材质可以避免生锈卡滞。在实际设备应用中，这类合页除了用在门窗、机柜上，还可以用在小型设备的检修门、配电箱盖板、自动化设备的安全防护门上，相比隐藏式合页，明装平开合页的安装维护更方便，后期如果出现合页损坏，不需要拆解门扇就能直接更换配件。建模的时候要注意沉头孔的尺寸匹配，常用的M4沉头螺丝锪孔直径要做到8mm，深度2mm，

　　保证螺丝头完全埋入，卷边的同轴度公差要控制在0.05mm以内，否则穿轴后会出现转动卡滞的问题，两个叶片的贴合面要做去毛刺处理，避免开合过程中摩擦掉漆或者产生异响。很多新手建模时容易忽略合页闭合时的间隙预留，实际上两个叶片之间要预留0.2mm的间隙，用来容纳表面喷塑或者镀锌的涂层厚度，避免涂层堆积导致闭合时两个叶片顶死。另外安装孔的孔距要做等距排布，方便现场安装时定位，不需要反复测量孔位，降低现场安装的工作量。针对不同的使用场景，还可以在合页的基础上做衍生设计，比如在销轴内部添加阻尼脂实现阻尼开合，或者增加定位弹片实现特定角度的停留，不过基础款的平开合页结构通用性最强，适用场景也最广，做结构设计时优先选用这类标准结构，能大幅降低设计和采购成本，也能减少后期的维护麻烦。
