穿轴式法兰压紧填料密封结构

　　在泵类、反应釜、蒸汽管路配套的转动轴穿舱场景中，轴与静止腔体之间的环形间隙密封一直是设备运维的核心痛点，这类位置既要允许轴做连续回转或小幅往复滑动，又要阻断内部带压蒸汽、工艺流体沿间隙向外泄漏，同时还要阻挡外部粉尘、杂质侵入设备腔体内部，本次设计的穿轴式法兰压紧填料密封结构，正是针对这类工况开发的实用密封方案。

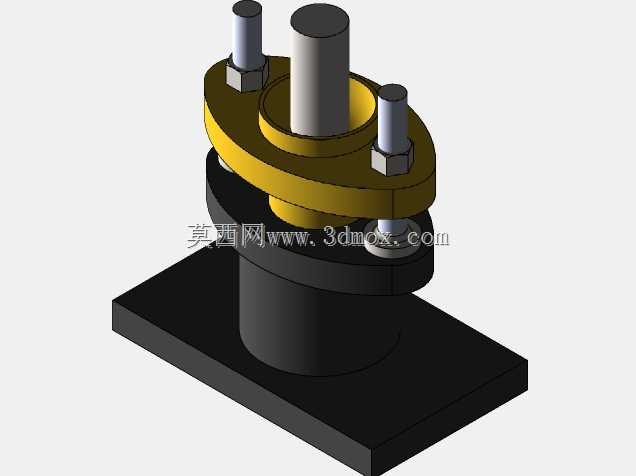

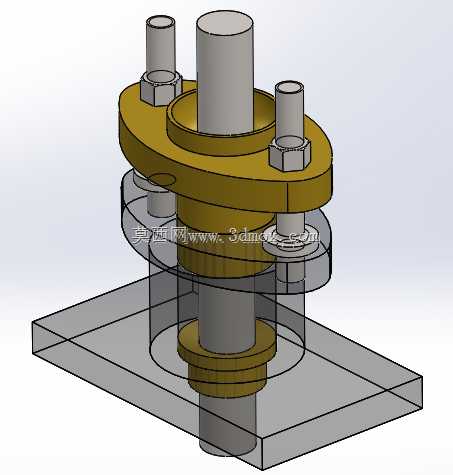

　　该结构的核心密封逻辑依托填料的径向形变实现密封，整体采用上下对合的法兰式压盖结构，中间环形腔体内填充柔性密封填料，压盖通过周向均匀布置的螺栓副提供轴向压紧力，当拧紧螺栓上的六角螺母时，上压盖沿轴向向下位移，挤压腔体内的填料，迫使填料产生径向膨胀，紧密贴合在中心穿设的转动轴外圆面与腔体的内孔壁面上，完全填充轴与静止腔体之间的环形间隙，阻断流体的泄漏通道。和常规的一体式压盖填料函不同，本次设计采用腰型轮廓的分体压盖，压盖的两个螺栓过孔对称分布在中心轴孔的两侧，这种布局一方面缩小了压盖的整体外轮廓尺寸，在安装空间局促的穿轴位置也能完成布置，另一方面两个螺栓的压紧力作用线穿过填料环的受力中心，拧紧螺母时压盖不会出现偏斜，能保证填料圆周方向的压紧力均匀分布，避免局部压得过紧导致轴的磨损加剧，或是局部压得过松出现泄漏点。

　　从安装边界来看，该结构的底部设置了方形安装基板，基板上预留了与设备腔体对接的安装孔位，安装时不需要对原有设备的轴端结构做大规模改造，只需要将中心轴穿过填料函的中心通孔，把底部基板与设备的静止腔体端面通过紧固件锁紧，再依次装入填料环、合上上压盖、穿入连接螺栓，逐步均匀拧紧两侧的螺母即可完成安装，适配的轴径范围覆盖常规中小尺寸的转动轴，压盖的外轮廓尺寸控制在较小范围，不会和轴上配套的联轴器、轴承座等周边零部件产生运动干涉。

　　在功能特性上，该结构具备良好的工况适配性，当设备运行一段时间后填料出现磨损、密封比压下降出现微量泄漏时，不需要停机拆解整个密封结构，只需要在设备带压（低压工况）或停机状态下均匀拧紧两侧的螺母，补偿填料的磨损量即可快速恢复密封性能，大幅降低了设备的运维成本和停机时间。填料腔的设计预留了足够的填料填充空间，可以根据实际工况的介质温度、压力、腐蚀性选择不同材质的填料，比如蒸汽工况可以选用石墨浸渍的石棉填料或是柔性石墨填料，有腐蚀性介质的工况可以选用聚四氟乙烯编织填料，含固体颗粒的工况可以选用带耐磨纤维的复合填料，不需要改动压盖和腔体的主体结构，只需要更换对应填料即可适配不同工况。

　　设计过程中重点规避了几个常规填料函的常见问题：一是压盖与轴的配合间隙做了合理控制，间隙过小容易在轴出现径向跳动时出现压盖刮磨轴面的问题，间隙过大则容易出现填料被介质压力挤出的问题，本次设计的配合间隙按照轴径的千分之二到千分之三设置，既给轴的跳动预留了足够的避让空间，又能有效阻挡填料被挤出；二是螺栓的长度选型做了冗余设计，预留了足够的压紧行程，满足多次压紧补偿填料磨损的需求，不需要频繁更换填料；三是压盖与填料接触的端面做了15度的内倒角，拧紧时能给填料提供一个向内的导向分力，让填料更紧密地贴合在轴面上，提升密封效果。

　　从实际应用场景来看，该结构可以直接适配小型离心泵的轴端密封、低压反应釜的搅拌轴穿舱密封、蒸汽管路阀门的阀杆密封、输送设备的转轴穿壁密封等多种场景，相比机械密封结构，该结构的零件加工难度低，普通车削设备即可完成所有金属零件的加工，制造成本仅为同规格机械密封的五分之一左右，同时对安装精度的要求更低，即使轴存在一定的径向跳动或是偏心，填料的柔性形变也能补偿安装误差，保证密封效果，在中低压、转速不超过1500转每分钟的工况下，使用寿命和密封可靠性完全能满足设备的运行需求。

　　结构的细节设计上，底部腔体与安装基板之间做了一体化的加强过渡，避免螺栓压紧时腔体出现变形，中心轴孔的两端都做了圆角过渡，不会在安装时刮伤轴的表面或是切割填料，螺栓采用标准的外六角螺栓，配套标准六角螺母，现场运维时不需要专用工具，用普通的活扳手即可完成压紧操作，非常适合工业现场的运维场景。
