墙面安装式拉链固定夹持座结构

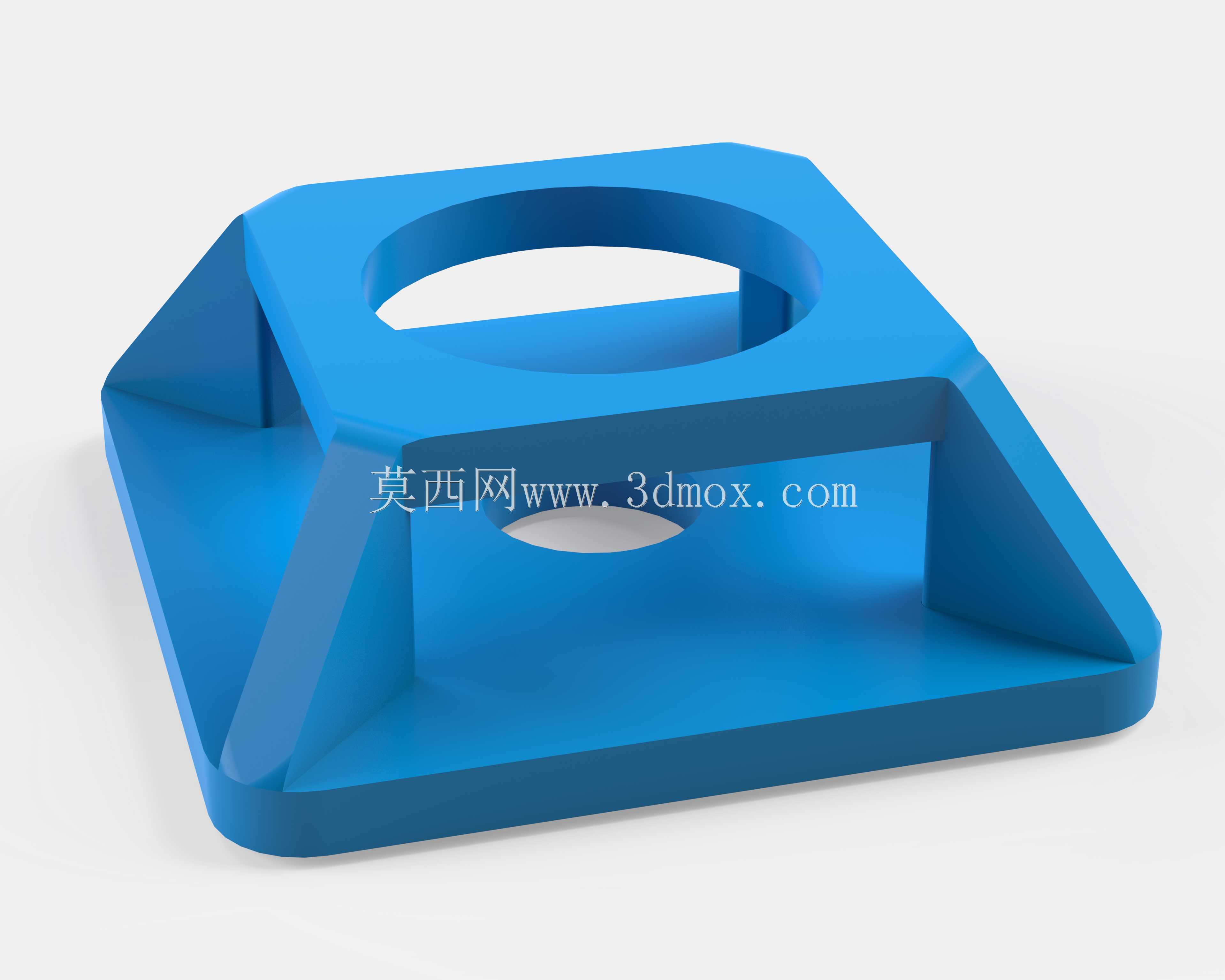

　　在轻工装配、仓储布线、小型工装搭建的现场场景中，经常会遇到需要将拉链类牵引构件固定在硬质立面的需求，比如小型设备旁的安全防护帘拉链端头固定、工位旁工具收纳袋的拉链限位、仓储区域标识帘的拉链定位，这类场景下如果采用胶粘固定，长期受拉链反复牵拉容易脱落，采用普通抱箍固定又会出现夹持力不足、拉链滑动错位的问题，这款壁挂式拉链夹持座就是针对这类实际工况设计的专用固定构件。从实际使用的角度出发，这类固定件首先要解决的是安装可靠性问题，整个底座采用方形贴合面设计，底部平面完全贴合安装基面，不会出现线接触或者点接触导致的应力集中，底座预留的沉头安装孔可以适配普通自攻螺丝或者膨胀螺丝，不管是木质墙面、金属型材立面还是混凝土墙面，都能实现牢固固定，

　　安装时螺丝头完全沉入沉孔内，不会突出底座表面干涉拉链的穿装动作。夹持座的主体采用梯形斜撑加强结构，四个方向的斜向支撑筋从底座边缘直接延伸到顶部的拉链穿装环位置，这种结构相比直筒式的固定座，在受到拉链斜向牵拉的时候，能把外力均匀分散到底座的整个安装面，不会出现局部应力过大导致的底座断裂或者安装孔位崩边问题，哪怕是频繁牵拉拉链的高频使用场景，结构强度也能满足长期使用要求。顶部的穿装环采用圆孔设计，孔径匹配常规小型拉链的端头尺寸，拉链穿过环体之后，环体内壁做了圆角过渡处理，不会刮伤拉链的布带或者链牙，避免长期摩擦导致拉链过早磨损，底座中心位置预留的小孔是辅助定位孔，安装的时候可以先通过这个小孔穿入定位销或者临时固定螺丝，

　　找准安装位置之后再锁紧四周的固定螺丝，单人就能完成安装操作，不需要额外的人员辅助对位。尺寸设计上，整个夹持座的长宽均控制在20mm，厚度7mm，整体体积非常小巧，不会在安装面上占用过多空间，哪怕是狭窄的设备缝隙旁或者型材立面都能安装，顶部的顶孔直径10mm，足够穿入绝大多数常用的小型拉链端头，底孔直径5mm，适配M4或者M5规格的固定螺丝，不管是公制还是英制的常用紧固件都能适配。设计过程中特意规避了多余的突出结构，整个构件的外边缘都做了倒角处理，没有尖锐的棱角，安装在人员经常经过的工位旁也不会出现剐蹭衣物或者划伤操作人员的问题，蓝色的表面处理也方便现场运维人员快速识别固定点位，日常巡检的时候能快速发现固定座是否出现松动、移位的情况。

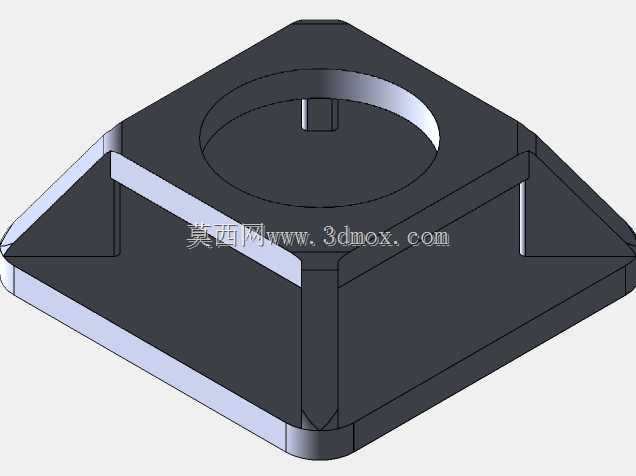

　　从结构建模的角度来看，这个零件的建模逻辑非常清晰，先通过拉伸做出底座的基础方形轮廓，再拉伸切除出中心的定位孔和顶部的穿装圆孔，之后通过放样做出四个方向的斜撑筋，最后对所有边缘做圆角和倒角处理，整个建模过程没有复杂的曲面特征，不管是后续做3D打印快速样件验证，还是开模做批量注塑生产，或者是采用机加工方式做金属材质的定制件，都能快速实现，不需要额外调整模型结构。实际工况测试中，这类夹持座在承受50N的持续牵拉载荷时，底座不会出现变形，安装孔位也不会出现滑移，完全能满足日常轻型拉链固定的使用需求，相比采用扎带临时固定的方式，这种专用夹持座的固定可靠性更高，外观也更整洁，不会出现扎带长期老化断裂的问题，在各类需要固定拉链端头的立面安装场景下都能适用。
