3D打印用带轴承灯丝线轴固定支架

　　在桌面级FDM3D打印作业场景中，耗材线轴的顺畅放料是保障打印过程连续、避免送丝卡顿断料的关键环节，这款带轴承的线轴支架，正是针对打印过程中灯丝放料阻力不均、线轴晃动偏移的实际痛点设计的专用承载固定结构。从实际使用场景来看，多数入门级桌面3D打印机原厂配备的料架要么为简易塑料卡扣式结构，要么直接将线轴搁置在设备顶部，线轴转动时摩擦阻力大，当打印速度提升、送丝拉力增大时，极易出现线轴卡滞导致的送丝不足，进而引发打印件层厚不均、缺料断丝等问题，部分大重量线轴长期放置还会出现料架变形、线轴偏心转动的情况，这款支架通过独立的轴承承载结构，从根源上解决了这类现场作业的常见问题。

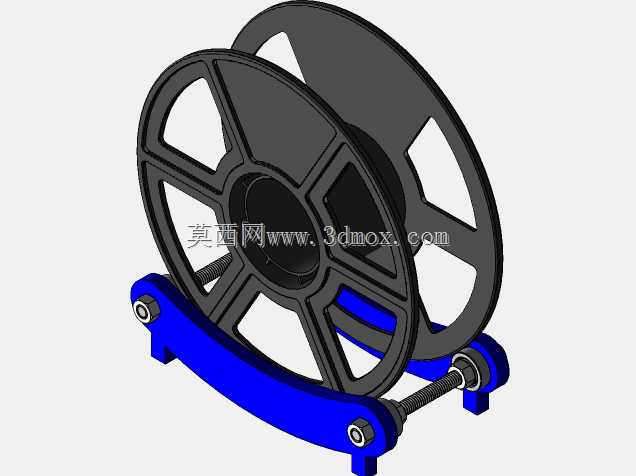

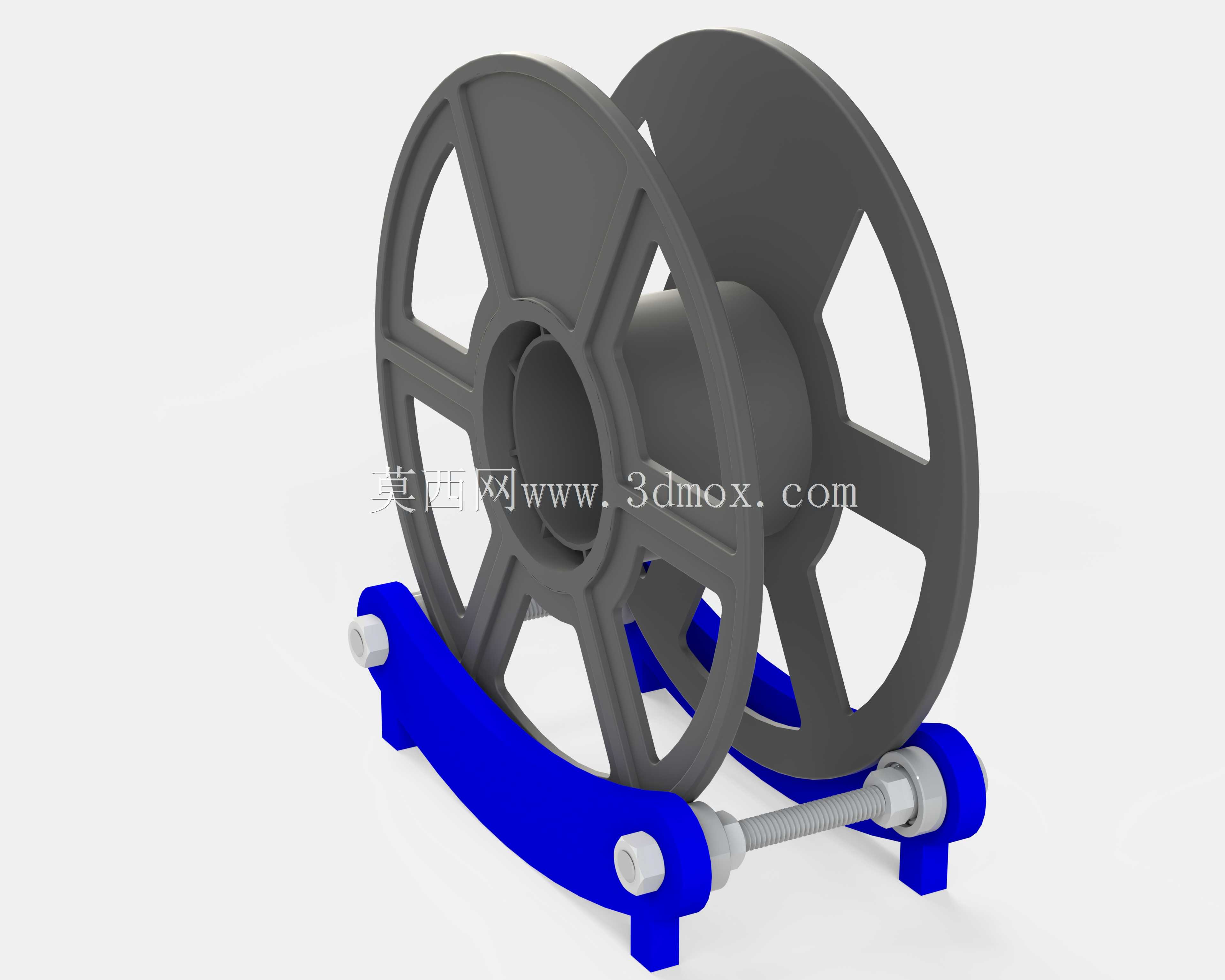

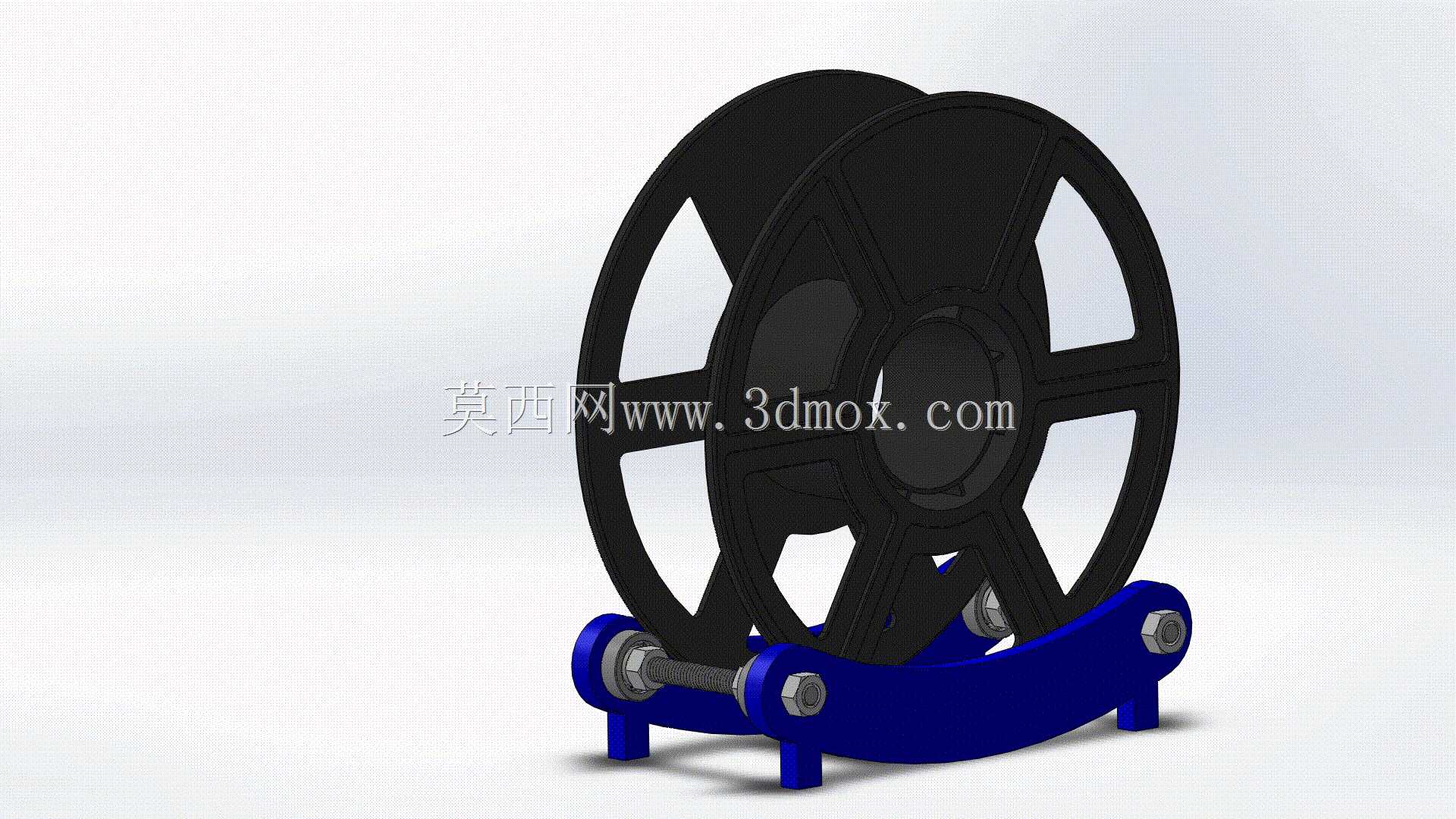

　　从功能特性上看，支架主体采用弧形支撑底座设计，两个支撑臂对称分布在底座两端，支撑臂上端开设同轴安装孔，穿装带肩螺栓作为线轴的承载转轴，转轴与线轴内孔配合的位置加装滚动轴承，将线轴转动时的滑动摩擦转变为滚动摩擦，大幅降低放料过程中的转动阻力，即使是1kg装的大重量长丝线轴，也能在极小的送丝拉力下顺畅转动，不会出现拉扯耗材导致的送丝步进电机丢步问题。底座下方设置四个一体式支撑脚，能够平稳放置在打印设备旁的工作台面，支撑臂与底座的连接位置采用加强筋过渡，避免长期承载大重量线轴时出现支撑臂外张变形的问题，转轴两端采用防松螺母锁紧，既可以根据不同宽度的线轴调整两个支撑臂之间的间距，适配市面上绝大多数规格的1.75mm、3mm直径打印耗材线轴，也能防止转轴在长期转动过程中出现松脱移位。

　　设计思路上，这款支架没有采用复杂的一体式注塑结构，而是采用模块化的装配设计，支撑底座、支撑臂、转轴、轴承、紧固件均为独立可拆分零件，部分标准件直接选用通用五金件，既降低了加工制造的难度，也方便后期根据使用需求更换不同规格的轴承、调整转轴长度，适配更多非标准尺寸的线轴。线轴放置位的弧形轮廓完全匹配常规耗材线轴的外圆弧度，线轴安装后不会出现径向窜动，支撑臂的高度经过反复校核，确保线轴转动时最低点与底座上表面保留足够的安全间隙，不会出现线轴摩擦底座导致转动卡滞的问题。

　　从安装边界与尺寸适配来看，支架整体横向宽度可通过转轴的锁紧位置在120mm-220mm区间内调整，能够适配宽度在80mm-200mm之间的各类耗材线轴，支撑臂高度为110mm，适配线轴最大外圆直径可达200mm，覆盖目前市面上绝大多数桌面级3D打印耗材的线轴规格。底座的纵向深度为150mm，四个支撑脚的接触面积经过配重校核，即使满装1kg耗材的线轴高速转动时，支架整体也不会出现侧翻、移位的情况，不需要额外打孔固定在工作台面，可根据打印设备的摆放位置灵活挪动调整位置。在实际打印作业中，这款支架除了用于固定常规PLA、ABS长丝线轴外，也可适配碳纤维耗材、柔性TPU耗材等特殊材质的线轴，低阻力的轴承结构能够避免柔性耗材转动时因拉力过大出现的拉伸变形问题，保障送丝精度。支架的蓝色支撑底座采用高刚性结构设计，长期承载下不会出现蠕变变形，黑色线轴挡边能够限制线轴的轴向窜动，确保放料过程中耗材始终对准设备的送丝口，不会出现耗材偏摆缠绕的问题。
