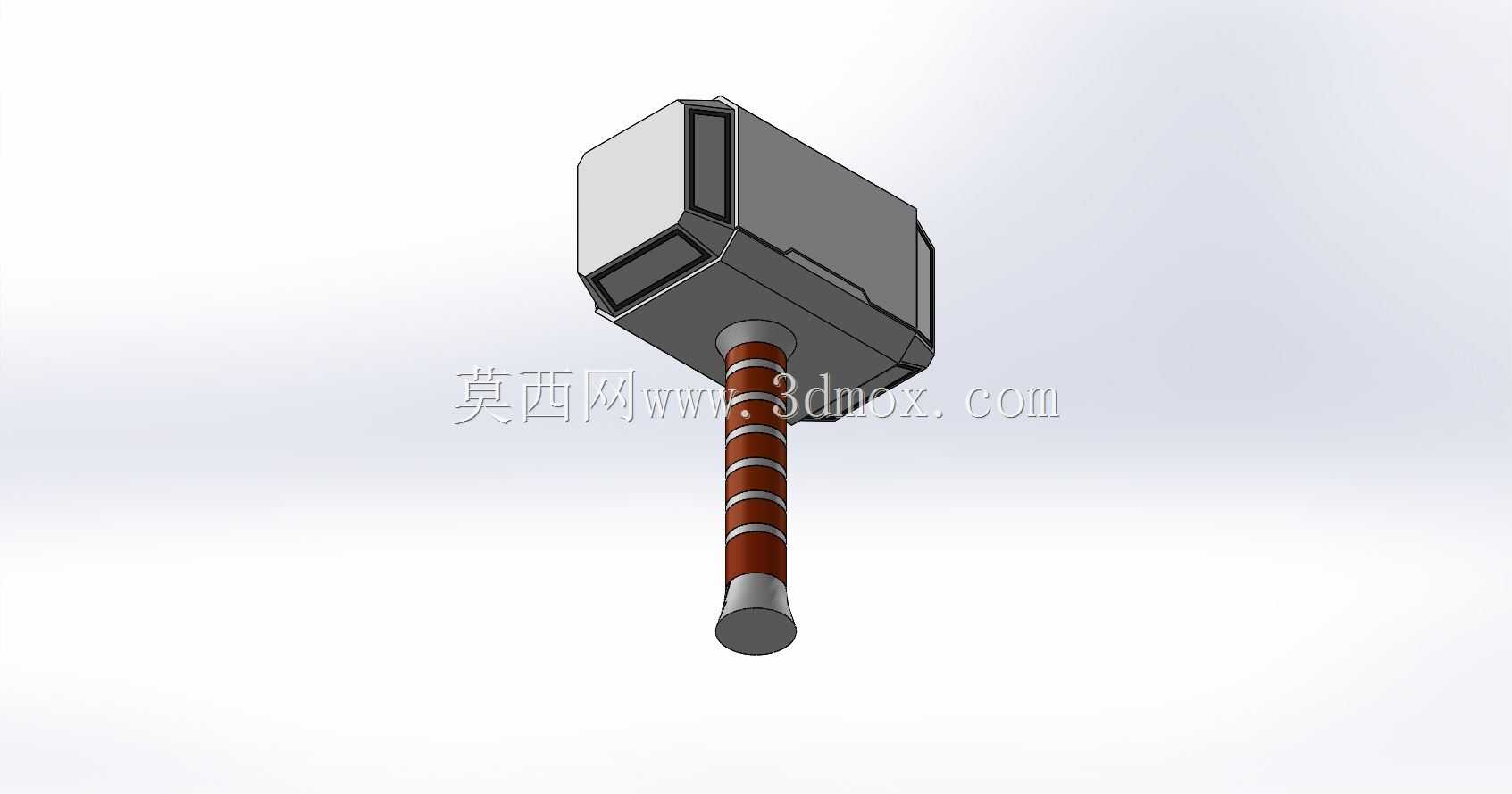

影视道具雷神之锤妙尔尼尔结构设计

　　本次设计的雷神之锤造型实体，最初的设计需求来自影视道具制作与文创周边开发场景，在实际应用中，这类实体既可以作为影视拍摄的轻量化手持道具，也能作为主题展馆的陈列展品，同时还可作为3D打印手办的原型，适配桌面摆件、收藏类周边的生产需求。设计过程中首先明确了手持使用的核心边界，整体握持部分的直径参考成年男性手掌抓握的舒适区间，控制在32mm到35mm之间，握持段的总长度设置为120mm，保证单手握持时手掌能完全覆盖防滑段，不会出现脱手的情况。锤头部分的外形没有采用完全方正的直角结构，所有棱边都做了R3到R5的圆角过渡，一方面是避免尖锐边角在使用过程中造成磕碰损伤，另一方面也还原了影视原作中锤头的厚重质感，锤头主体的长宽高比例控制在1.2:

　　1:1.5，整体重量如果采用树脂3D打印制作的话控制在800g以内，作为手持道具不会给使用者带来过大的负重感，如果作为金属摆件生产则可以调整内部填充率，将重量控制在2kg到3kg之间，兼顾握持手感与陈列的厚重感。设计时将锤柄与锤头的连接结构做了隐藏式处理，没有外露的螺栓或者卡扣结构，连接位置采用过盈配合加定位销的组合方式，在锤头内部预留了直径10mm的安装孔，锤柄顶端做对应的同轴凸台，装配时凸台插入安装孔后，从锤头侧面的隐藏孔打入定位销固定，最后用同材质的堵头将定位销孔封堵，保证外观的整体性。锤柄表面的防滑结构采用等距分布的环形凸棱，凸棱的高度控制在1.5mm，间距设置为10mm，既能够增加握持时的摩擦力，

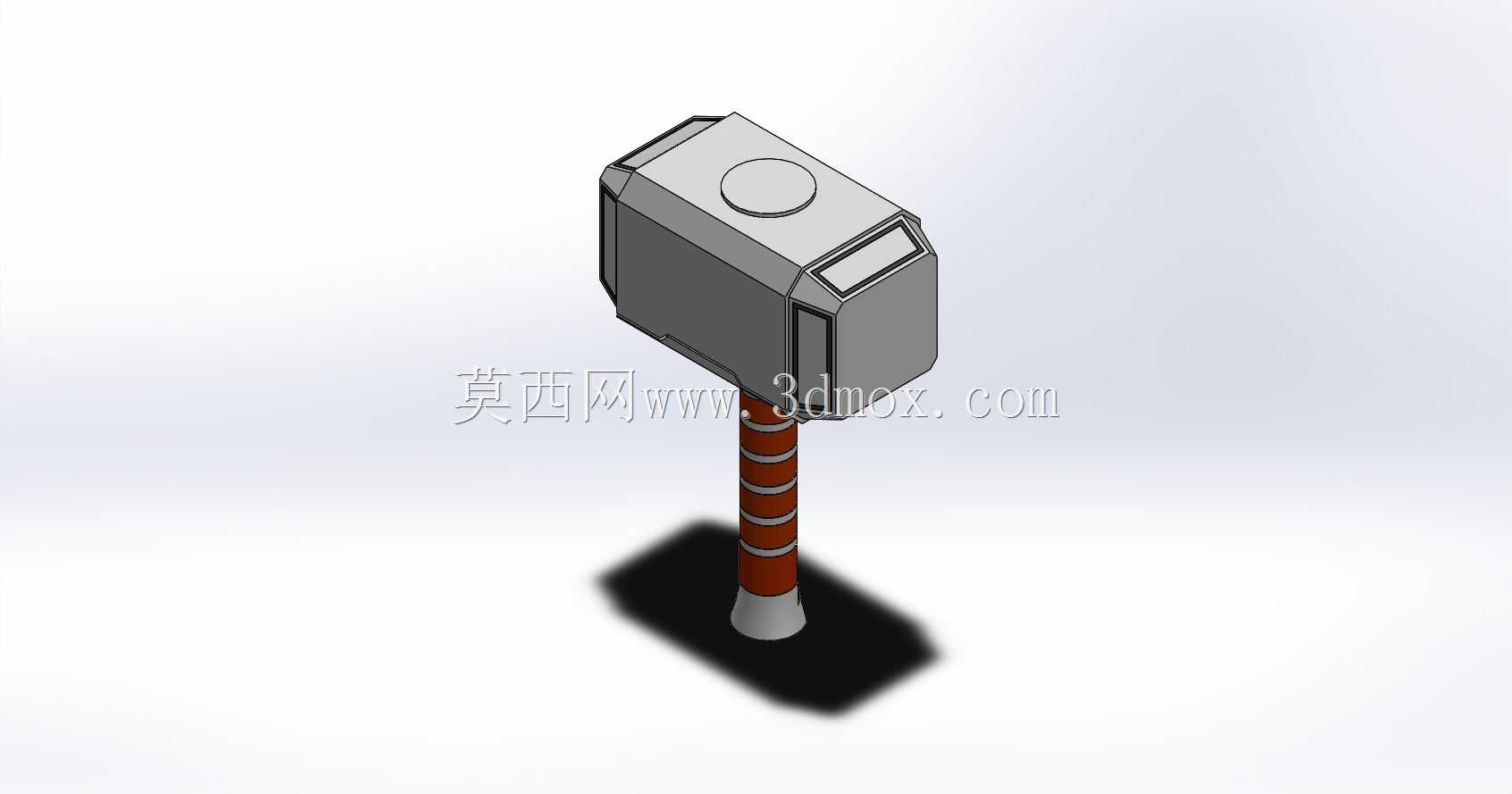

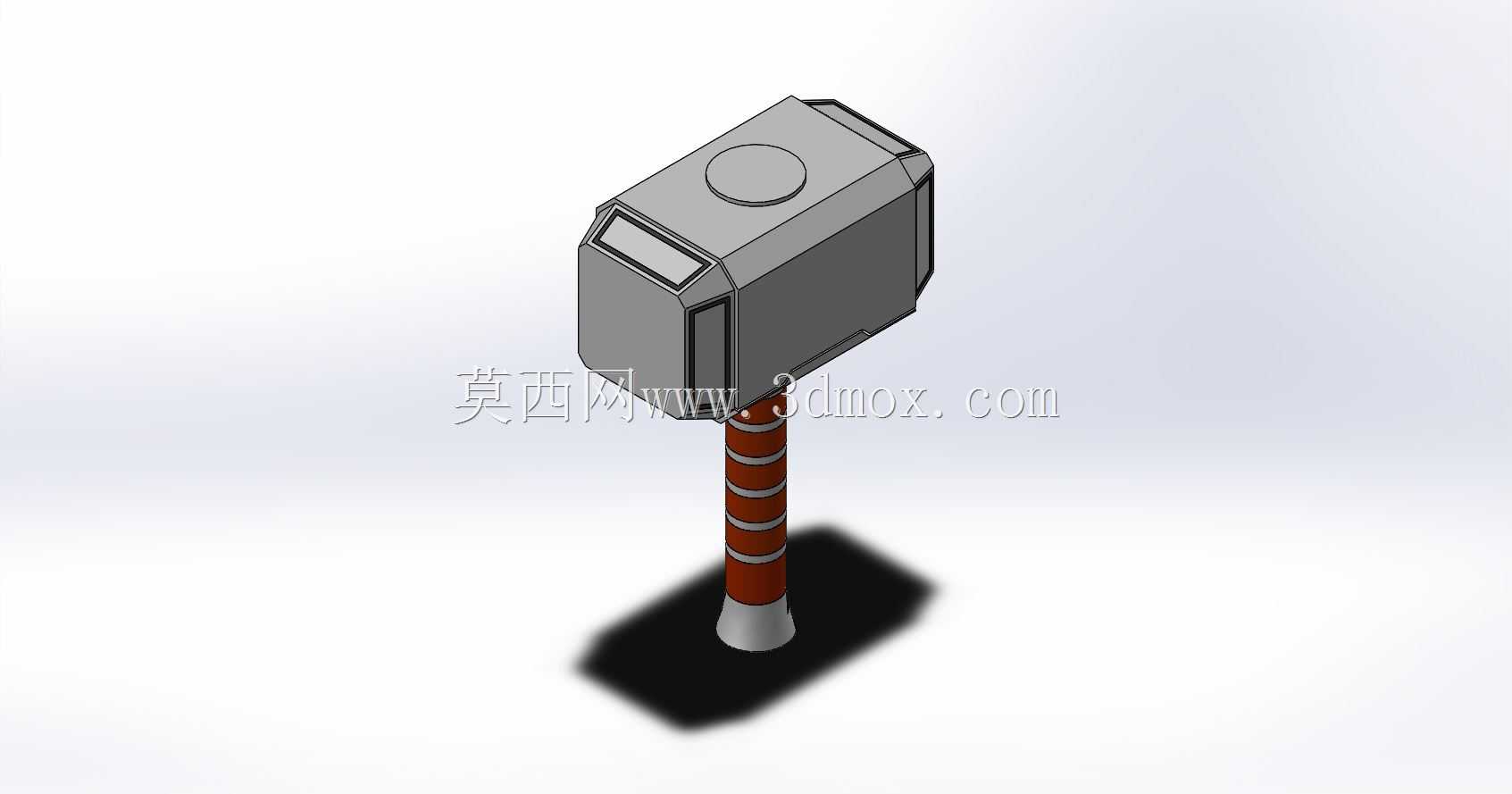

　　也不会因为凸棱过高导致握持硌手，锤柄的底端做了直径略大于握持段的尾盖结构，尾盖直径比握持段大8mm，防止握持时锤子从手中滑落。锤头顶面的圆形装饰结构采用下沉式设计，下沉深度1mm，圆形区域的直径为锤头宽度的三分之一，既还原了原作的外观特征，也不会因为凸起结构在存放时出现磨损。在实际生产适配方面，这个结构的分模逻辑非常清晰，锤头部分可以采用上下分模的方式，锤柄部分可以直接沿轴向分模，不需要复杂的抽芯结构，不管是采用注塑工艺批量生产塑料周边，还是采用失蜡法铸造金属摆件，抑或是采用FDM、光固化3D打印制作单件手办，都能够快速出模，不需要额外做过多的结构调整。针对陈列使用的场景，设计时还在锤头底部预留了可选的配重块安装腔，

　　如果需要作为桌面摆件使用，可以在腔内安装钢质配重块，降低整体重心，放置时更加稳定，不会因为轻微触碰就倾倒；如果作为手持道具使用，则可以不安装配重块，降低整体重量，减少长时间握持的疲劳感。结构的受力校核主要针对锤柄与锤头的连接位置，在正常手持挥动的工况下，连接位置的剪切应力远低于常用工程塑料或者铝合金材料的许用应力，不会出现连接断裂的情况，即使是作为儿童玩具类周边生产，将材料替换为软质PVC，连接结构的强度也能够满足日常玩耍的需求。外观表面处理方面，锤头部分可以做磨砂喷银处理模拟金属质感，锤柄部分可以做仿皮革纹理的包覆或者咬花处理，进一步提升握持的摩擦力与外观的还原度，所有的外观面都没有设置难以喷涂或者电镀的深槽结构，后续表面处理的工序难度很低，能够有效控制批量生产的加工成本。
