带轴一体式齿轮滑轮传动零件

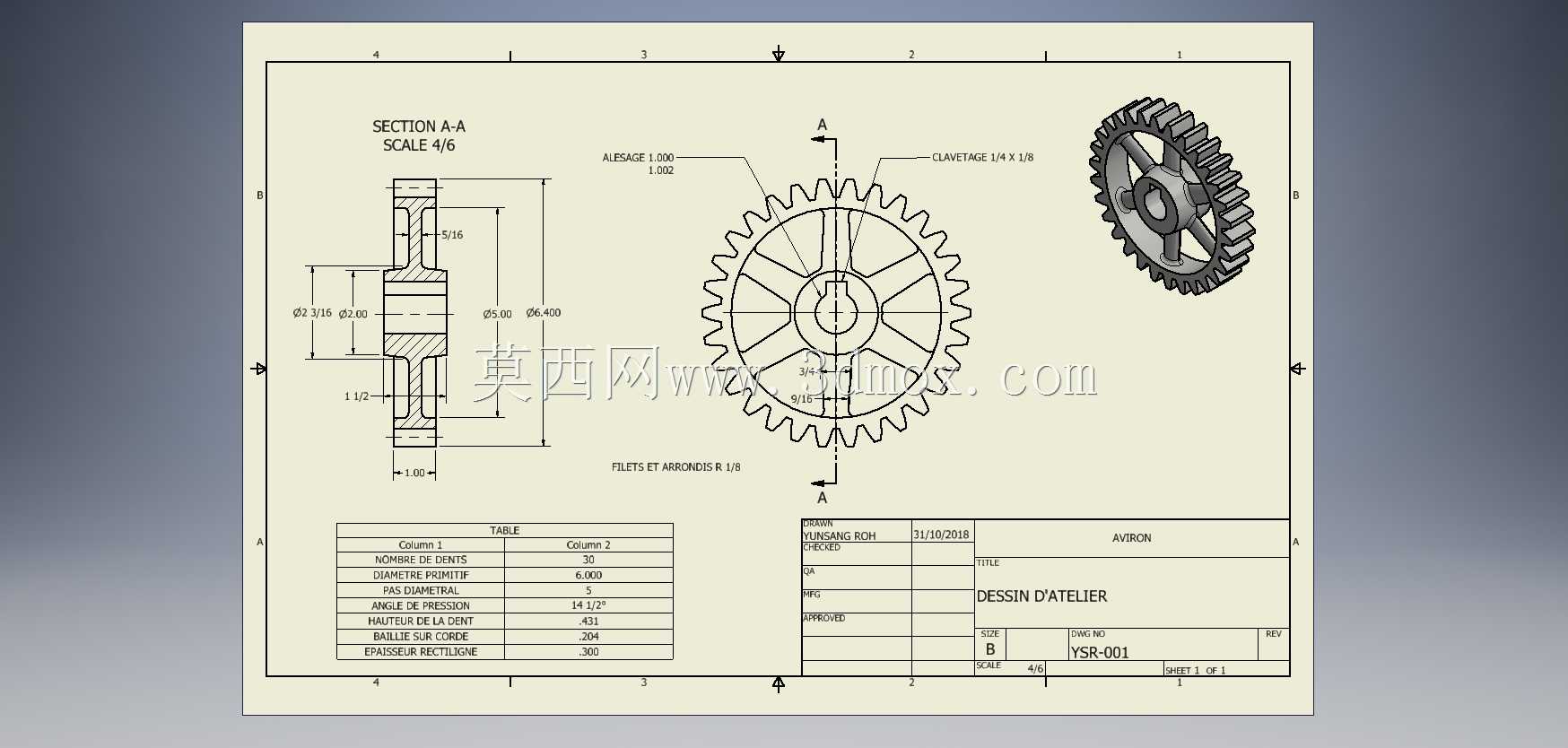

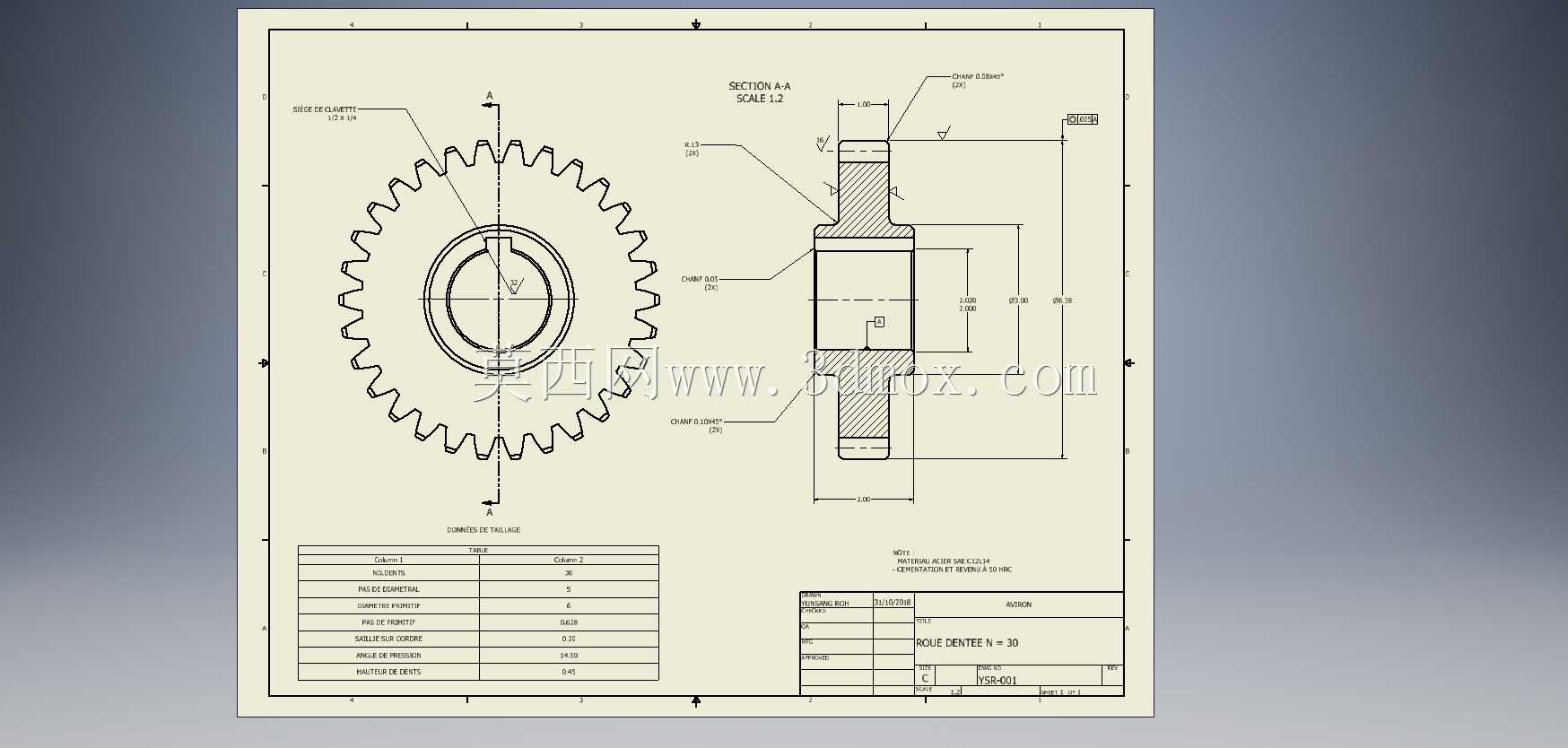

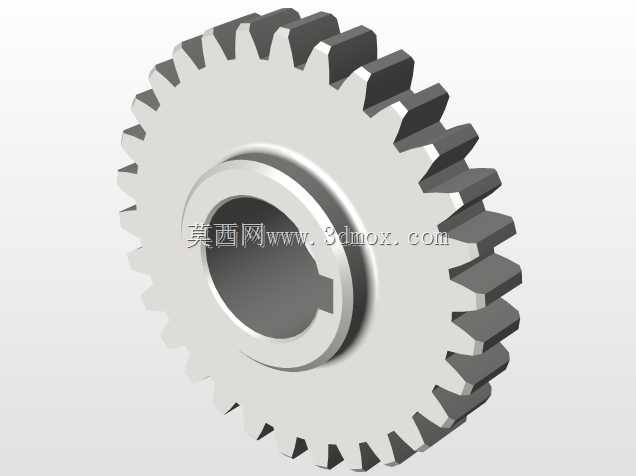

　　该零件为齿轮与滑轮同轴集成的复合传动构件，在轻工输送设备、小型仪器仪表传动模组、精密检测设备的动力传递链路中应用广泛，可同时实现齿轮啮合传动与皮带轮摩擦传动的双重功能，减少传动链路中的零件数量，压缩传动机构的整体安装空间，降低多零件装配带来的累计同轴度误差。从结构设计来看，零件采用一体式轴段布局，中间为带轮安装基准轴段，一侧集成直齿圆柱齿轮结构，轴段上设置有键槽定位结构，可通过平键实现与外部传动轮、联轴器的周向固定，避免传动过程中出现相对打滑，保证动力传递的扭矩精度。齿轮部分采用标准渐开线齿形设计，齿向公差、齿圈径向跳动公差均按通用传动级精度控制，可与同模数的标准直齿轮实现顺畅啮合，啮合侧隙控制在合理区间，

　　既避免卡滞又能减少回程误差，适配中小扭矩的定比传动场景。带轮部分的轴颈尺寸与常用的平皮带、窄V带轮安装孔径匹配，轴肩位置设置有定位台阶，可实现带轮安装时的轴向定位，无需额外加装定位套即可确定带轮的轴向安装位置，减少装配时的尺寸调整工作量。零件两端的轴颈为轴承安装位，表面粗糙度按轴承配合要求设计，可直接安装标准深沟球轴承，支撑整个传动构件的回转运动，轴承位的轴肩高度符合轴承安装的拆卸要求，方便后期维护时的轴承拆卸更换。从安装边界来看，零件的轴向总尺寸可适配小型仪器仪表的内部安装腔，齿轮的齿顶圆直径与带轮的安装轴段直径形成合理的尺寸差，避免齿轮啮合时与皮带、带轮罩壳发生运动干涉，轴端可加装锁紧挡圈或者圆螺母实现轴向锁紧，

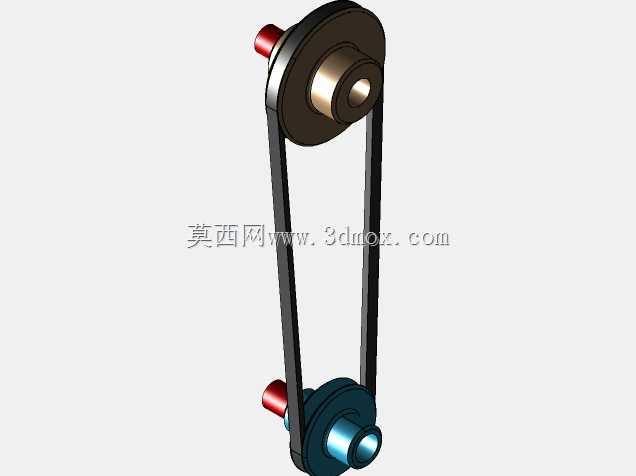

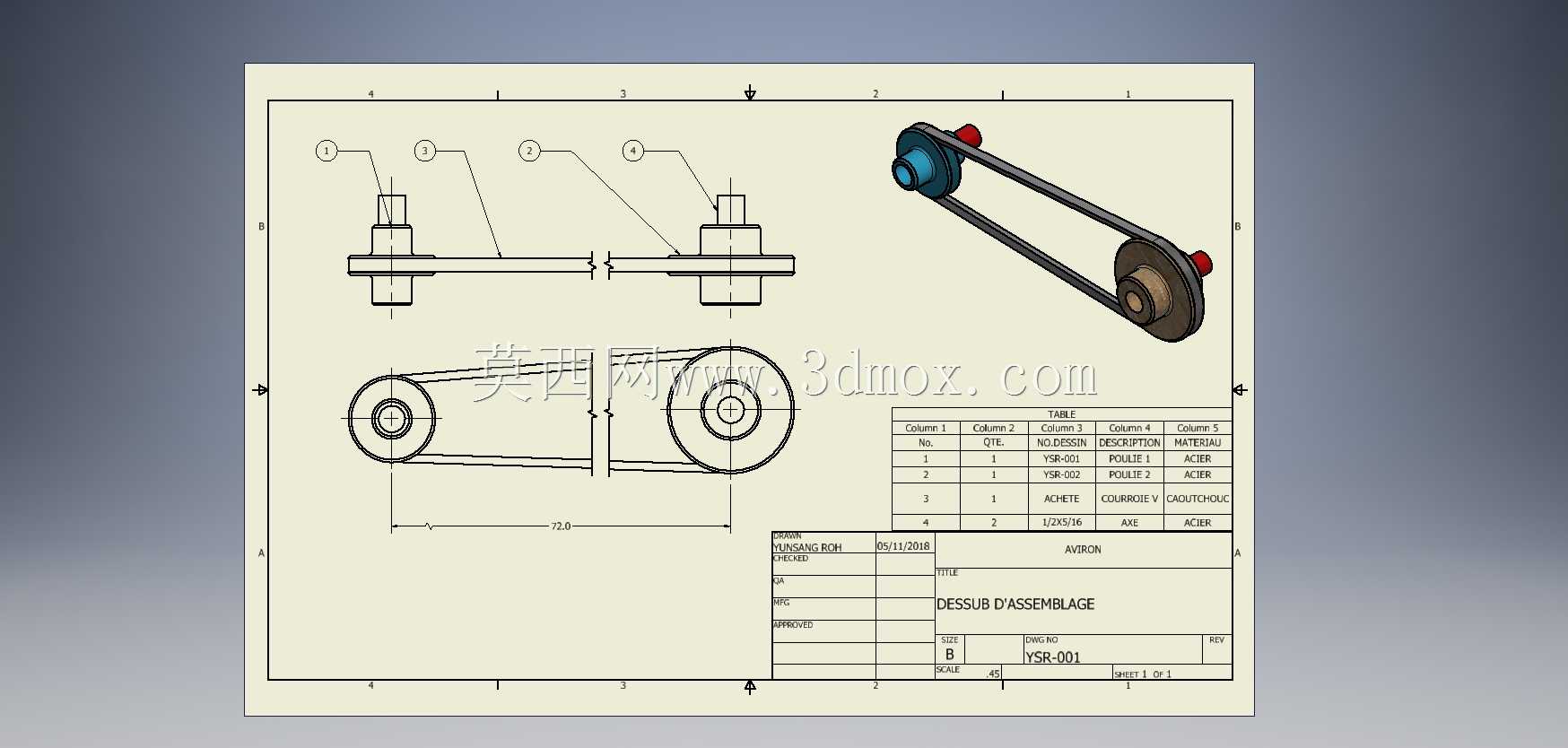

　　防止回转过程中出现轴向窜动。在实际应用场景中，这类复合传动零件常被用在小型传感器检测设备的进给机构、实验室小型输送装置的动力输出端，可同时完成两路动力输出：一路通过齿轮啮合将动力传递给下游的齿轮传动组，驱动检测工位的回转工作台；另一路通过皮带连接带动散热风扇或者物料输送辊，实现单输入双输出的传动效果，相比采用两个独立零件分别实现齿轮和带轮功能的结构，一体式设计的零件同轴度更容易保证，回转过程中的偏摆量更小，传动噪音更低，适合转速不超过1500转每分钟的中低速传动场景。设计过程中，齿轮的齿宽与轴段的直径比例经过合理匹配，避免齿宽过大导致的轴段受力弯曲变形，键槽的位置设置在轴段的受力侧，可有效传递额定扭矩，不会出现键槽挤压破坏的情况，

　　轴段上的退刀槽、越程槽尺寸均按机械加工工艺要求设计，可通过普通车床、滚齿机完成全部加工工序，无需特殊定制刀具，加工成本可控，适合小批量加工制作。零件的中心孔为工艺基准孔，加工时可采用两顶尖装夹的方式完成外圆、齿形的加工，保证各段轴颈与齿轮的同轴度要求，装配时可通过中心孔作为检测基准，快速校验各部位的形位公差是否符合设计要求。在设备选型适配时，需要核对齿轮的模数、齿数与啮合齿轮的参数匹配，同时确认轴颈尺寸与所用轴承、带轮的孔径一致，安装时需保证齿轮的啮合面与配对齿轮的啮合面处于同一平面，皮带的张紧度调整到合理范围，避免过紧导致轴承受力过大，过松出现皮带打滑的情况。这类集成式传动零件相比分体式装配的结构，减少了零件之间的连接紧固件，降低了装配复杂度，同时减少了传动链路中的故障点，在小型化、集成化要求较高的仪器仪表传动系统中具备明显的结构优势，可有效缩小传动机构的整体体积，提升设备内部的空间利用率。
