实验室及工业流体输送用锥形导流漏斗

　　在化工试剂分装、实验室溶液转移、小型粉体物料灌装、机加工冷却液加注等诸多作业场景里，漏斗是出现频率极高的导流辅具，看似结构简单的锥形件，实际设计过程中需要兼顾导流效率、防溢性能、适配性与操作便利性，很多新手建模时容易忽略锥角、管口尺寸与实际使用场景的匹配关系，导致做出来的模型要么导流速度过慢，要么容易出现物料挂壁、喷溅的问题。

　　从结构设计逻辑来看，这类锥形漏斗的核心参数围绕锥段角度、上下端口径、出料管长度三个维度展开。首先是锥段的半锥角选择，针对低粘度如水、有机溶剂类流体，半锥角通常控制在15°到20°区间，这个角度下流体依靠自重可以顺畅沿锥壁下滑，不会因为锥角过陡导致流体直接冲入出料管裹挟大量气泡，也不会因为锥角过缓导致物料在锥面滞留、残留量过大；如果是针对粉体类物料比如实验用粉末试剂、塑料粒子的灌注，半锥角需要适当放大到25°到30°，避免粉体在锥面架桥堵塞，保证物料可以连续下落。

　　上端口径的设计需要匹配作业场景的接料需求，常规实验室用的小型漏斗上端口径通常在80mm到120mm之间，足够承接从烧杯、试剂瓶倾倒的流体，边缘做3mm到5mm的外翻卷边结构，一方面可以提升端口的结构强度，避免薄壁厚的锥口受力变形，另一方面卷边可以卡在容器口上，防止灌注过程中漏斗滑落；如果是工业场景用的大尺寸灌注漏斗，上端口径可以做到300mm以上，卷边位置会额外增加定位卡口，适配不同规格的料桶、反应釜进料口。

　　下端出料管的尺寸设计直接决定了灌注的精度与适配性，出料管的外径通常比待灌注的容器口径小2mm到4mm，保证可以顺利插入容器口内，同时留出微小的排气间隙，避免灌注时容器内的空气无法排出导致流体反涌喷溅；出料管的长度通常控制在20mm到50mm，足够伸入容器口内部，防止流体顺着容器外壁流淌，出料管的末端做45°斜切口处理，一方面可以减少流体流出时的附壁效应，让流体垂直下落，另一方面斜切口在插入带密封塞的容器时，可以更方便穿透密封层。

　　从壁厚设计来看，这类漏斗如果采用塑料材质注塑成型，整体壁厚控制在1.5mm到2.5mm即可，锥面与出料管的衔接位置做R3到R5的圆角过渡，避免应力集中导致注塑件开裂，同时圆角过渡可以减少物料在衔接位置的残留；如果是采用不锈钢材质制作的工业用漏斗，壁厚可以根据尺寸大小调整到0.8mm到1.5mm，卷边位置可以内嵌钢丝提升端口刚度，防止大尺寸漏斗受物料重力挤压变形。

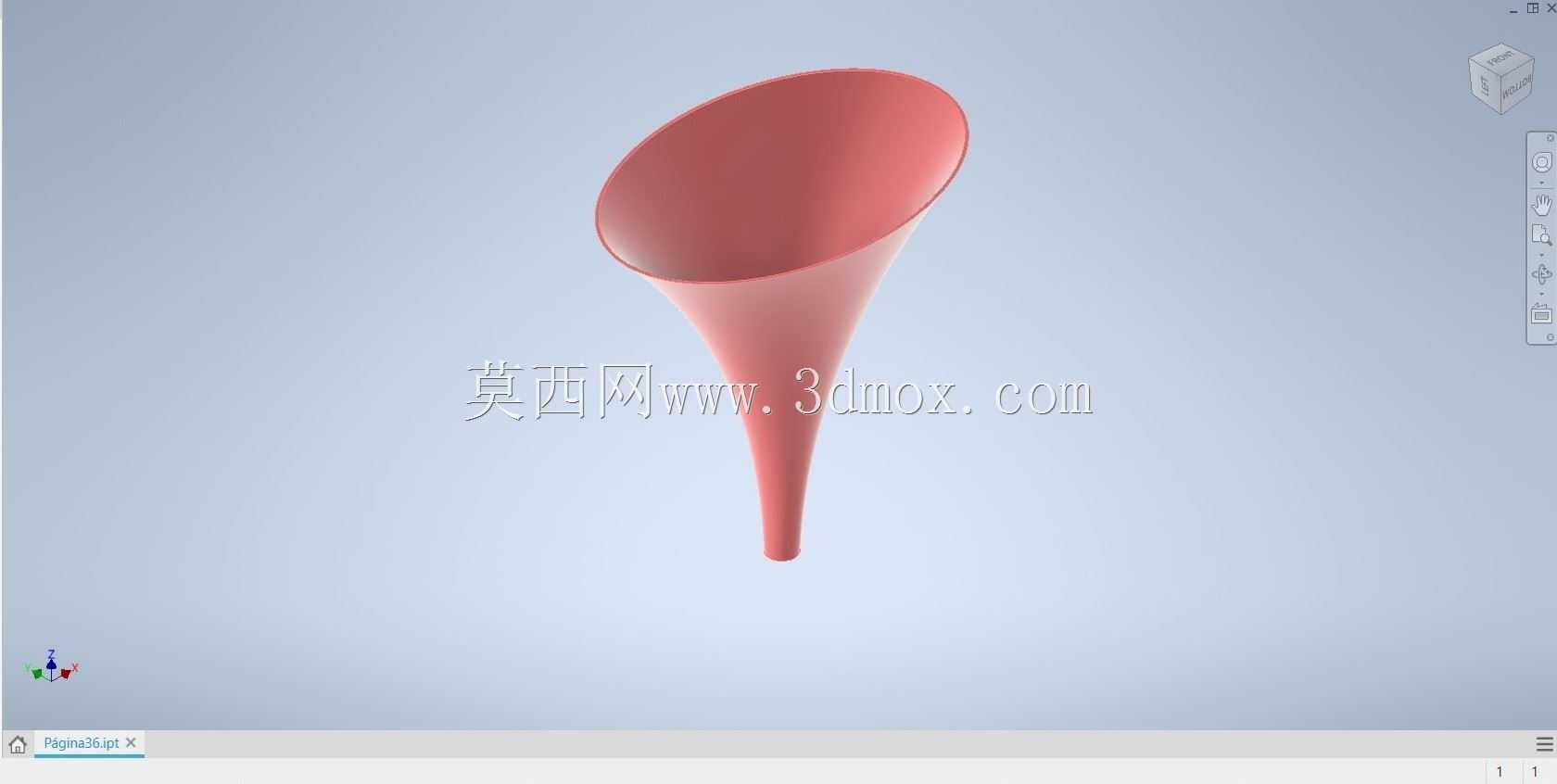

　　实际建模过程中，首先需要确定上下端口的基准平面，两个平面的间距根据漏斗的整体高度设定，常规小型漏斗整体高度在100mm到150mm之间，大尺寸工业漏斗高度可以做到200mm到400mm；通过放样特征生成锥面主体，之后在上下端口分别处理卷边与出料管结构，卷边可以通过扫描特征生成，沿着上端口的轮廓线扫描圆形截面即可，出料管与锥面的衔接位置需要做相切约束，保证曲面顺滑过渡，没有明显的折角，避免后续3D打印或者注塑开模时出现壁厚不均的问题。

　　在实际应用中，这类漏斗除了常规的流体、粉体导流，还可以搭配滤纸、滤网作为过滤部件使用，因此锥面的设计需要保证滤网可以顺畅贴合在锥壁上，锥面不能有局部的凸起或者凹陷，否则会导致滤网与锥壁之间出现缝隙，过滤时物料从缝隙漏下影响过滤效果；针对有腐蚀性的物料场景，建模时可以在锥面内壁预留0.1mm到0.2mm的涂层厚度，适配特氟龙等防腐涂层的喷涂需求，保证涂层喷涂后内部流道的尺寸仍然符合设计要求。

　　很多人在设计这类漏斗时容易忽略出料管的同轴度问题，如果出料管与锥面的轴线偏差超过1mm，灌注时流体就会顺着出料管的一侧偏流，不仅容易洒到容器外面，还会导致流体流速不稳定；建模完成后需要做流道的拔模分析，保证整个内部流道的拔模角度一致，没有倒扣结构，方便后续的模具脱模或者3D打印的支撑去除，针对需要叠放收纳的场景，锥面的外表面拔模角度要比内表面大0.5°到1°，保证多个漏斗可以顺畅套叠在一起，减少收纳占用的空间。

　　从安装边界来看，这类漏斗不需要复杂的固定结构，主要依靠上端口的卷边搭在容器口上，因此卷边的外径需要比常用容器口径大10mm以上，保证搭接的稳定性，针对需要长期固定在设备上的漏斗，可以在上端口卷边位置预留2到4个安装孔，通过螺栓或者快装卡箍将漏斗固定在设备的进料位置，安装孔的中心距需要根据常用的快装接头尺寸设定，保证通用互换性。
