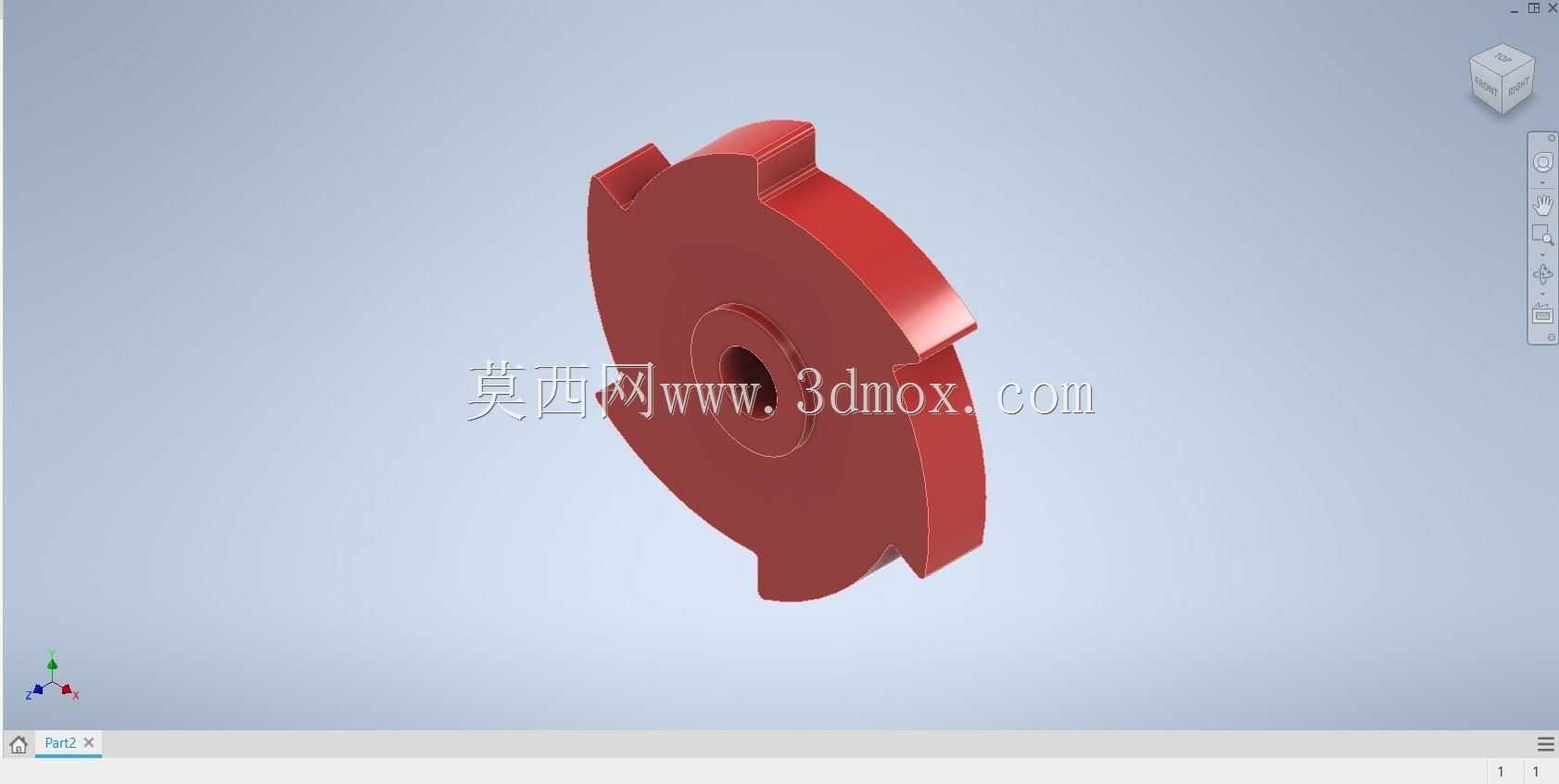

间歇传动用单向外廓式棘轮结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:574410
  • 间歇传动用单向外廓式棘轮结构

  在各类需要实现间歇圆周运动、单向止逆的机械结构中,棘轮是应用极为广泛的基础传动构件,这款棘轮的设计完全围绕实际工况的传动需求展开,没有冗余的结构设计,所有几何特征都服务于功能实现。从实际应用场景来看,这类棘轮常出现在轻工机械的进给机构、起重设备的止逆机构、输送线的间歇送料单元、仪表类设备的计数传动结构中,不同场景下对棘轮的齿形、齿距、承载能力的要求差异较大,这款棘轮的齿形采用了不对称的直线齿廓设计,工作齿面带有微小的倾角,能够在棘爪啮合时保证足够的接触面积,避免应力集中导致的齿面崩损,非工作齿面则采用大角度斜面,保证棘爪回程时能够顺利滑过齿顶,不会出现卡滞问题。

  从设计思路上看,这款棘轮采用了盘式整体结构,中心设置带键槽的安装通孔,能够直接与传动轴配合,通过平键传递扭矩,不需要额外的连接法兰,减少了装配环节的累积误差。轮体的外缘均匀分布四个传动齿,齿顶做了小半径圆角处理,既避免了热处理后的应力开裂问题,也能减少棘爪与齿顶接触时的冲击磨损。轮体的辐板部分采用等厚度设计,在保证整体结构刚度的前提下尽可能降低转动惯量,减少间歇启停过程中的惯性冲击,适合中低速、中等载荷的间歇传动场景。

  在安装边界方面,这款棘轮的轴向厚度经过匹配计算,能够适配常规规格的棘爪安装座,中心孔的公差按照基孔制过渡配合设计,既保证与轴的同轴度要求,也方便现场装配时的拆装调整。齿部的工作高度经过校核,能够保证棘爪在啮合时的嵌入深度达到齿高的三分之二以上,不会出现跳齿、脱齿的问题,同时齿根位置做了圆弧过渡,能够有效分散啮合时的接触应力,提升轮齿的疲劳寿命。在实际使用中,这类棘轮通常配套弹簧加载的直动式或摆动式棘爪使用,当主动件带动棘爪做往复摆动时,棘爪会推动棘轮沿固定方向转过固定角度,回程时棘爪沿齿面滑过,棘轮保持静止,以此将往复的振荡运动转换为单向的间歇圆周运动,在止逆场景下,当传动轴出现反向转动趋势时,棘爪会卡在棘轮齿槽内,直接锁止轮体转动,避免机构倒转引发的设备故障或安全问题。

  从结构细节来看,这款棘轮的中心孔端面设置了微小的沉台,能够避开轴端的倒角,保证轮体安装时能够与轴肩完全贴合,避免安装后出现轴向窜动。轮体的所有锐边都做了倒钝处理,不会在装配和维护过程中造成划伤,也减少了热处理过程中的开裂风险。齿面的粗糙度要求按照传动件的常规标准设计,既不会因为过于粗糙导致啮合磨损过快,也不会因为过高的精度要求提升不必要的加工成本。在选型适配时,需要注意匹配对应模数的棘爪,保证棘爪的齿形角度与棘轮齿廓完全契合,同时根据实际传递的扭矩大小确认键连接的强度,必要时可以在轮体侧面加装紧定螺钉辅助固定,避免长期启停冲击下键连接出现松动。这类棘轮在装配时需要注意调整棘爪的弹簧预紧力,预紧力过大会导致回程时棘爪与齿面的磨损加剧,预紧力过小则会在传动时出现啮合不牢、跳齿的问题,合适的预紧力应该保证棘爪在工作状态下能够完全卡入齿槽,回程时能够在弹簧力作用下顺利贴靠齿面滑动,不会出现悬空卡滞的情况。
