带中心安装孔的径向涡轮叶轮结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:574689
  • 带中心安装孔的径向涡轮叶轮结构
  • 带中心安装孔的径向涡轮叶轮结构
  • 带中心安装孔的径向涡轮叶轮结构
  • 带中心安装孔的径向涡轮叶轮结构

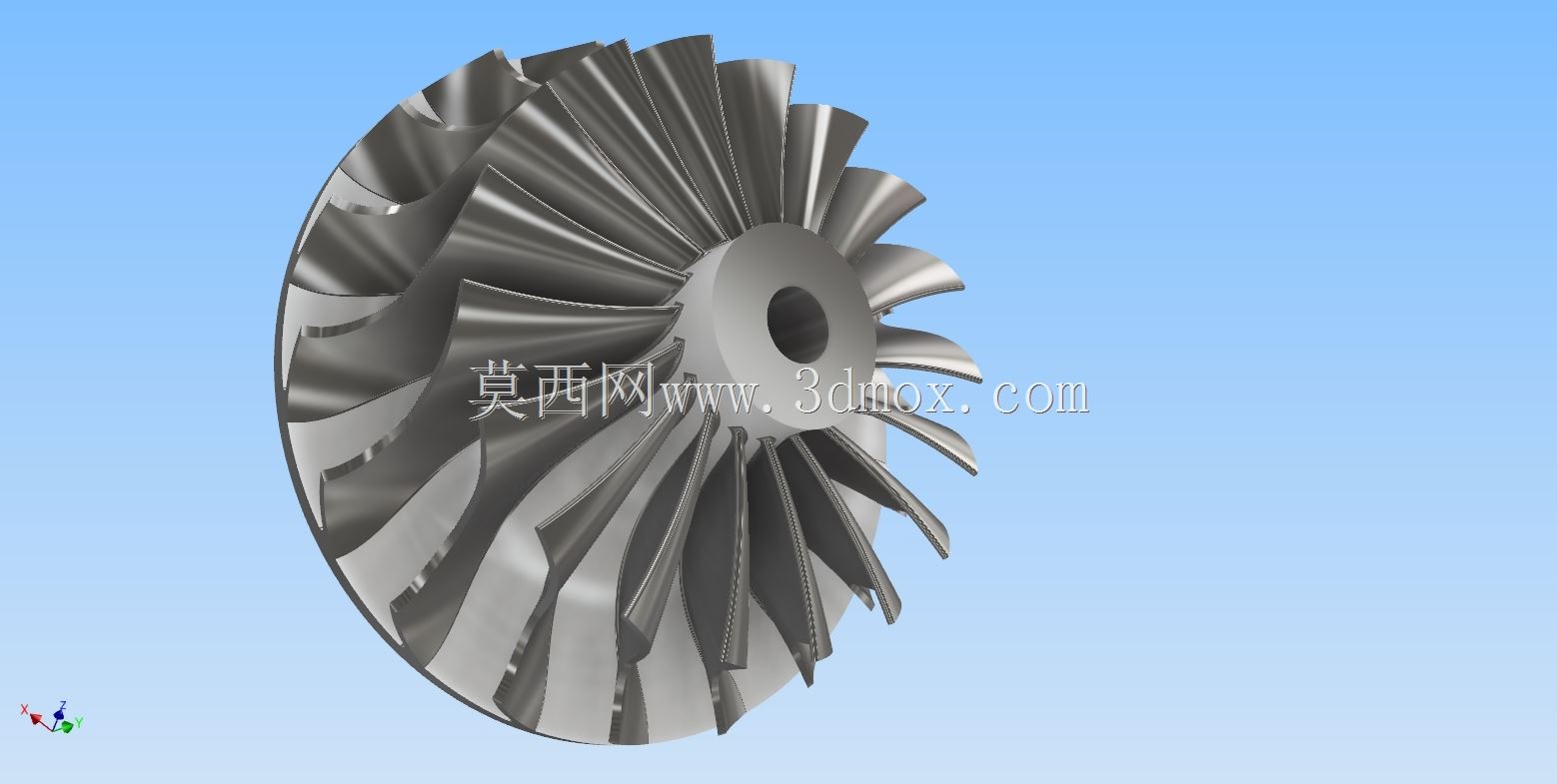

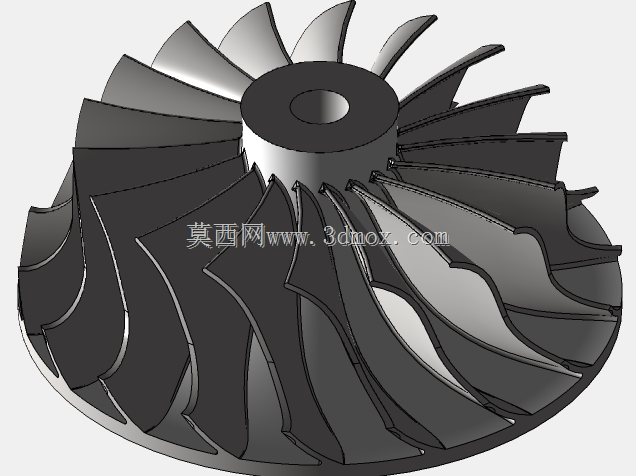

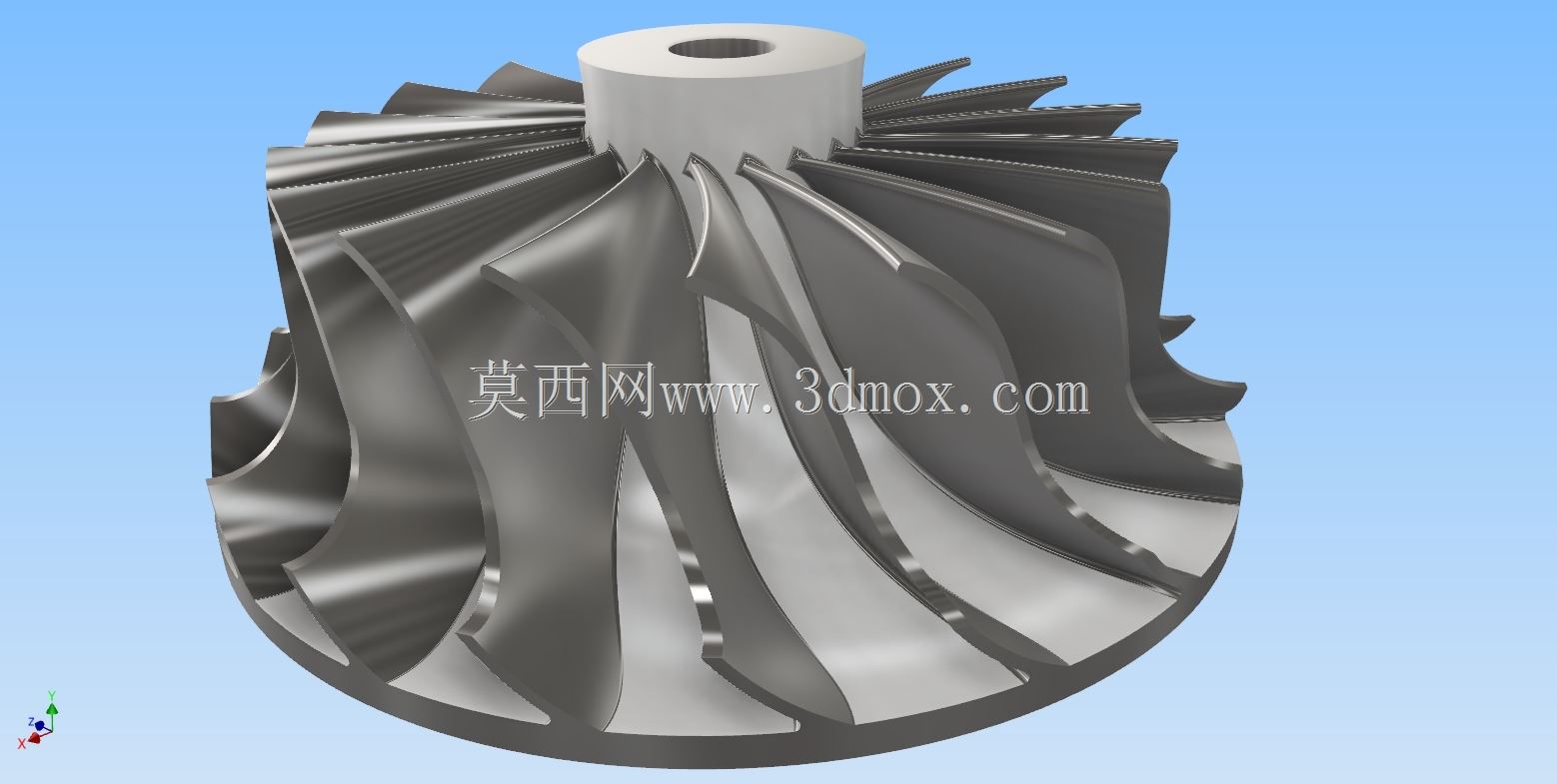

  该涡轮叶轮结构多用于小型流体动力转换场景,在微型涡轮推进装置、小型涡轮增压器、高速流体驱动设备中作为核心做功部件,承担流体动能与机械能的转换作用,当高压流体沿轴向冲击叶片流道时,可通过叶片型面的导向作用将流体的压力能、动能转化为轮盘的旋转机械能,或是在主动旋转状态下对流体做功形成推力输出。从结构设计来看,整体采用轮盘与叶片一体化的构型,轮盘为等厚圆盘结构,中心开设带定位缺口的安装孔,可直接与驱动轴或输出轴配合,定位缺口能够传递大扭矩,避免高速旋转时叶轮与轴之间出现相对打滑,轮盘的外缘厚度做了渐变减薄处理,既可以降低整体转动惯量,提升叶轮的动态响应速度,也能减少轮盘外缘的离心应力集中,适配高转速工况的使用需求。叶片采用三元流扭曲构型,

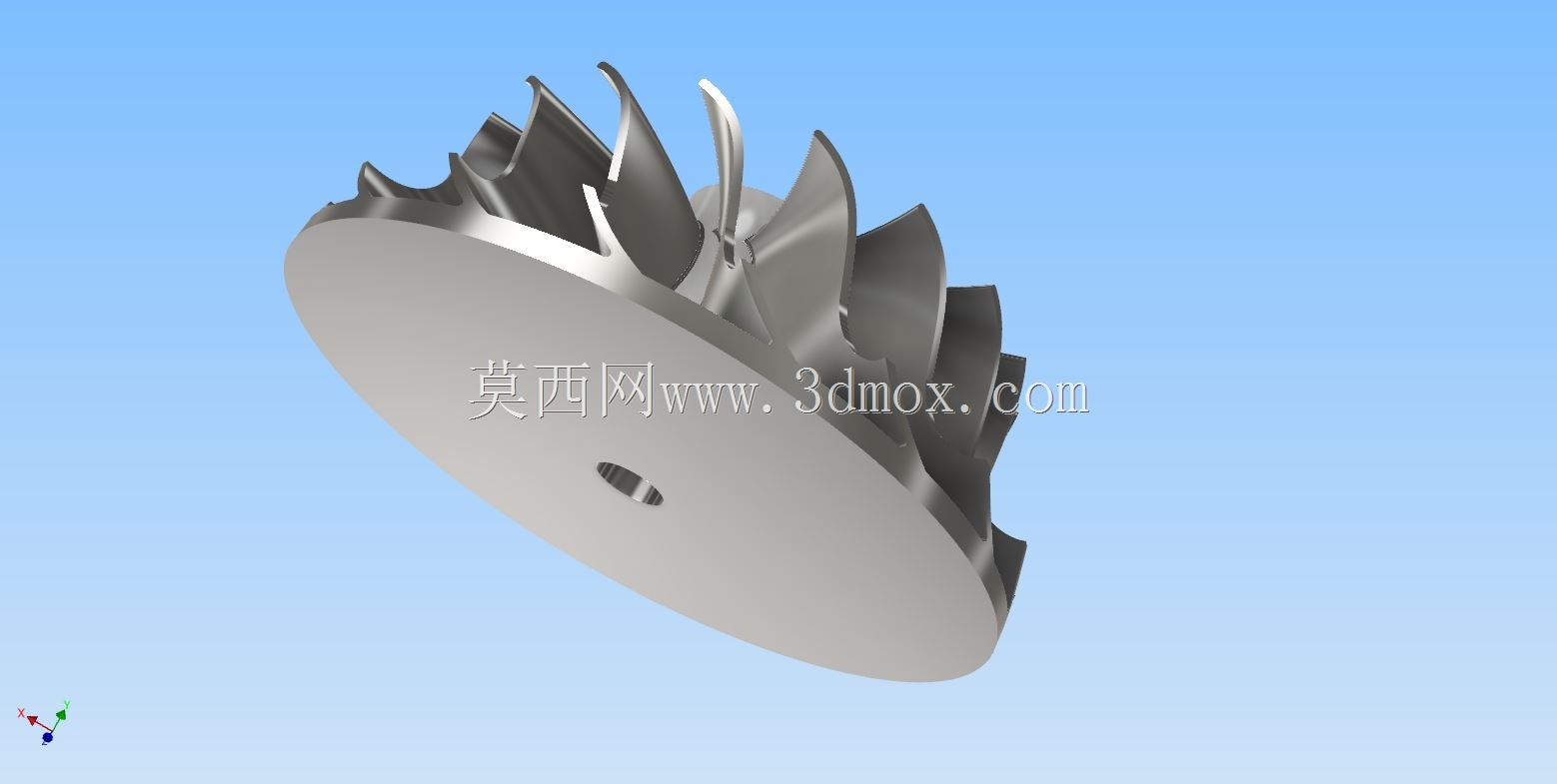

  沿轮盘周向均匀排布,每个叶片的进口角、出口角都沿叶高方向做了连续变化,能够适配流体从轴向进入、径向流出的流动轨迹,减少流道内的流动分离与涡流损失,提升能量转换效率;叶片的前缘做了小圆角钝化处理,可降低流体冲击带来的前缘磨损,后缘则做了减薄处理,减少尾迹涡流带来的能量损耗,叶片与轮盘的连接位置采用大圆角过渡,避免应力集中导致的叶片根部断裂问题,提升结构的疲劳寿命。从安装边界来看,轮盘背面为平整的安装基准面,与轴系配合时可直接贴合轴肩定位,不需要额外加装调整垫片,中心安装孔的孔径与常用微型高速轴的轴径适配,安装时不需要对轴做额外加工即可完成装配,叶轮的整体外径控制在适配小型设备腔体的尺寸范围内,

  安装后叶片外缘与设备腔体内壁的间隙可控制在合理区间,既避免间隙过大导致的流体泄漏损失,也防止间隙过小出现运转碰擦问题。在实际应用中,这类叶轮可适配压缩空气、高压燃气等多种工质,在小型涡轮推进装置中,叶轮高速旋转带动流体高速喷出可形成推进动力,常用于小型航模、水下探测装置的动力单元;在小型涡轮增压器中,该叶轮作为涡轮端的做功部件,可利用发动机排气能量驱动压气机叶轮旋转,提升发动机进气量,改善动力输出特性;在高速流体驱动的主轴设备中,该叶轮可作为动力轮直接驱动主轴旋转,省去额外的传动结构,缩小设备整体体积。设计过程中需要重点考虑叶片的型面精度,每个叶片的型线偏差需要控制在极小范围内,避免周向质量分布不均导致高速旋转时出现动不平衡问题,

  同时要校核轮盘在最高工作转速下的离心应力,确保应力值低于材料的许用应力,还要对叶片的固有频率进行计算,避开工作转速区间的共振频率,防止出现叶片共振断裂的问题。轮盘的中心孔与轴的配合公差需要根据转速、载荷大小选取合适的配合等级,既要保证装配便捷性,也要保证配合面的传力可靠性,定位缺口的尺寸需要与轴上的定位销或平键适配,确保扭矩传递的稳定性。这类叶轮通常采用高强度铝合金或不锈钢材料加工,一体化构型既可以采用五轴铣削直接加工成型,也可通过精密铸造完成毛坯制作后再做型面精加工,表面做抛光处理可降低流体摩擦阻力,进一步提升运行效率。
