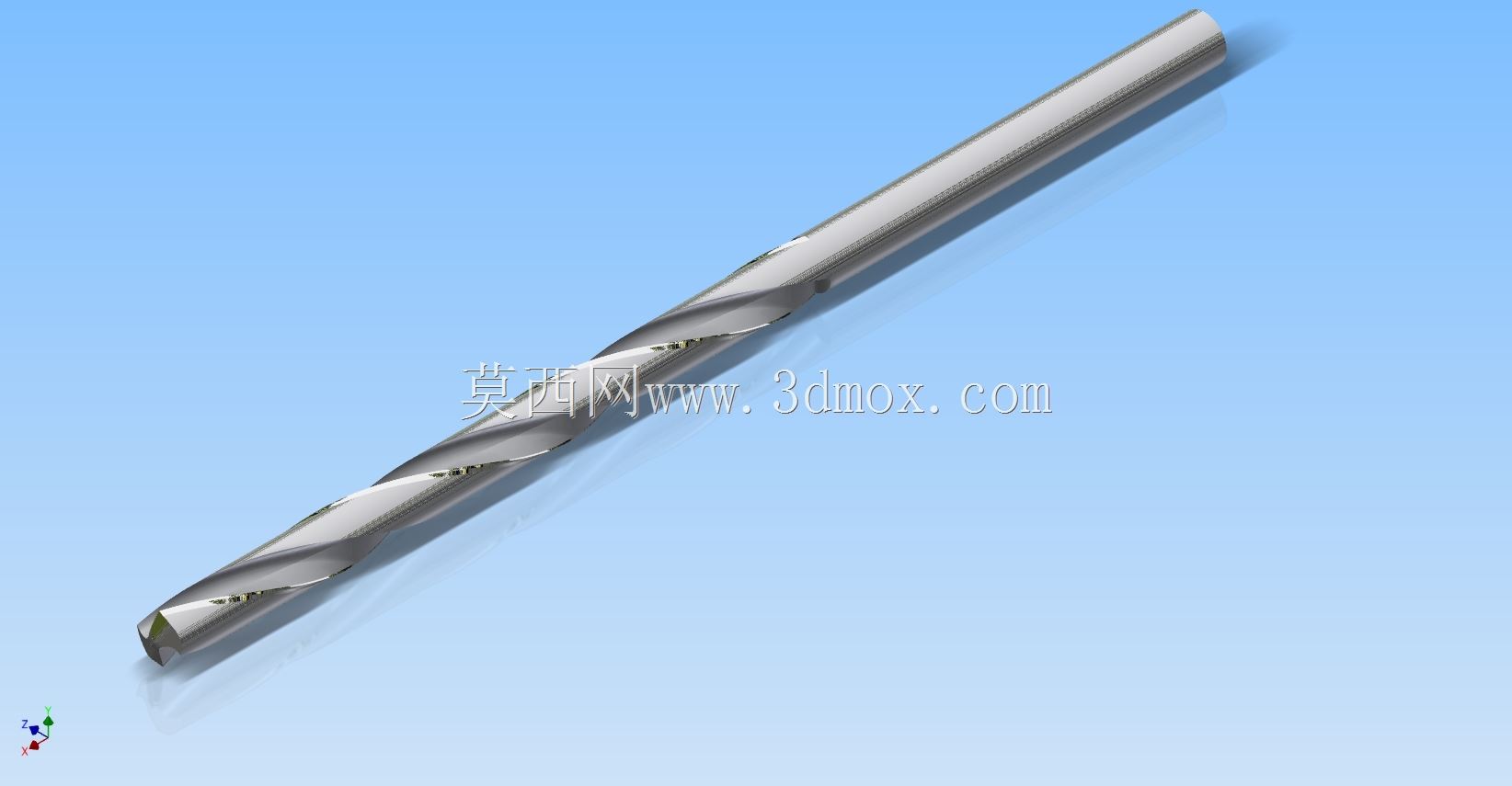

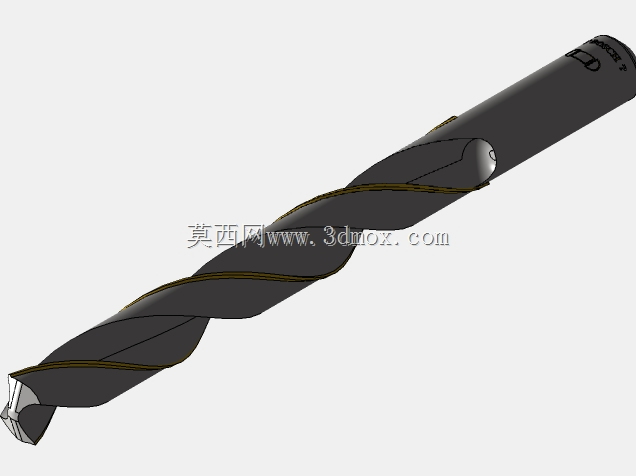

高速钢直柄麻花钻三维结构设计

　　在机械加工的孔加工工序里，直柄麻花钻是应用频次最高的切削刀具之一，从普通台式钻床的单件修配作业，到数控加工中心的批量零件生产，再到装配现场的现场配钻作业，都能见到这类刀具的身影。这款直柄麻花钻的结构设计完全贴合实际切削工况的需求，整体采用细长杆状布局，工作部分的螺旋槽采用等导程设计，槽型截面经过优化，既保证了钻削过程中切屑能够顺畅沿螺旋槽排出，避免切屑堵塞在孔内造成钻头崩刃或者孔壁划伤，同时也为切削液流入切削区域预留了足够的通道，在深孔钻削时能够有效降低切削区域的温度，减少刀具磨损。

　　从功能特性来看，钻头的切削部分采用标准的双顶角刃口设计，横刃经过修磨处理，能够有效降低钻削初始阶段的轴向抗力，减少钻孔时的钻头偏移量，提升孔位的定位精度。导向部分的刃带采用窄边设计，既能够在钻削过程中起到导向修光孔壁的作用，又能减少刃带与孔壁的摩擦面积，降低钻削扭矩和发热。直柄的夹持部分采用h6级公差设计，能够适配标准的钻夹头、弹簧夹头等夹持机构，装夹时的同轴度误差控制在极小范围内，避免高速钻削时出现钻头摆振的问题。

　　设计过程中，首先需要匹配不同加工材料的切削参数需求，针对普通碳钢、铝合金、铜合金等常见加工材料，螺旋角选取了通用的30度设计，兼顾了不同材料的排屑性能和刃口强度。钻芯厚度采用从切削端向柄部逐渐增厚的锥度设计，既保证了切削端的容屑空间，又提升了钻头整体的刚性，在大进给量钻削时不会出现钻头折断的问题。刃背的间隙设计经过反复校核，保证钻头在孔内进给时不会与孔壁发生剐蹭，同时又不会因为间隙过大导致导向精度下降。

　　从安装边界和尺寸适配来看，这款钻头的直柄部分长度符合标准刀具的夹持长度要求，装夹时只要保证夹头夹持长度不小于柄部直径的1.5倍，就能提供足够的夹持力，避免钻削过程中出现钻头打滑转动的问题。整体长度设计适配常规钻床的行程范围，不需要额外加装加长杆即可完成常见厚度工件的通孔、盲孔加工。工作部分的长度覆盖了常见的钻孔深度需求，针对深度不超过5倍钻头直径的常规孔加工，不需要中途退刀排屑即可一次完成进给，有效提升加工效率。

　　在实际应用场景中，这类钻头不仅用于机械加工车间的金属切削作业，在五金维修、钢结构安装、模具修配等场景也被广泛使用。设计时充分考虑了不同使用场景的通用性，刃口的强度设计能够兼顾手持电动工具的不稳定切削工况，即使是操作经验不足的作业人员使用，也不容易出现崩刃问题。钻头的整体动平衡经过优化，在最高3000转每分钟的转速下运行平稳，不会出现明显的振动，既能够保证孔的加工精度，也能减少钻削时的噪音，改善作业环境。

　　针对钻削过程中常见的排屑不畅问题，螺旋槽的抛光度设计也做了对应考量，槽壁表面光滑无凸起，切屑流出时不会被槽壁勾挂，能够形成连续的螺旋状切屑顺利排出，减少了深孔加工时频繁退刀排屑的辅助时间。切削刃的后角设计采用从外缘向钻芯逐渐增大的变后角设计，外缘处后角较小保证刃口强度，钻芯处后角较大减少横刃的挤压摩擦，有效降低钻削时的轴向力，即使是在功率较小的手持电钻上使用，也能轻松完成进给，不会出现闷车停转的问题。
