液压管路用希德鲁利科过渡接头结构

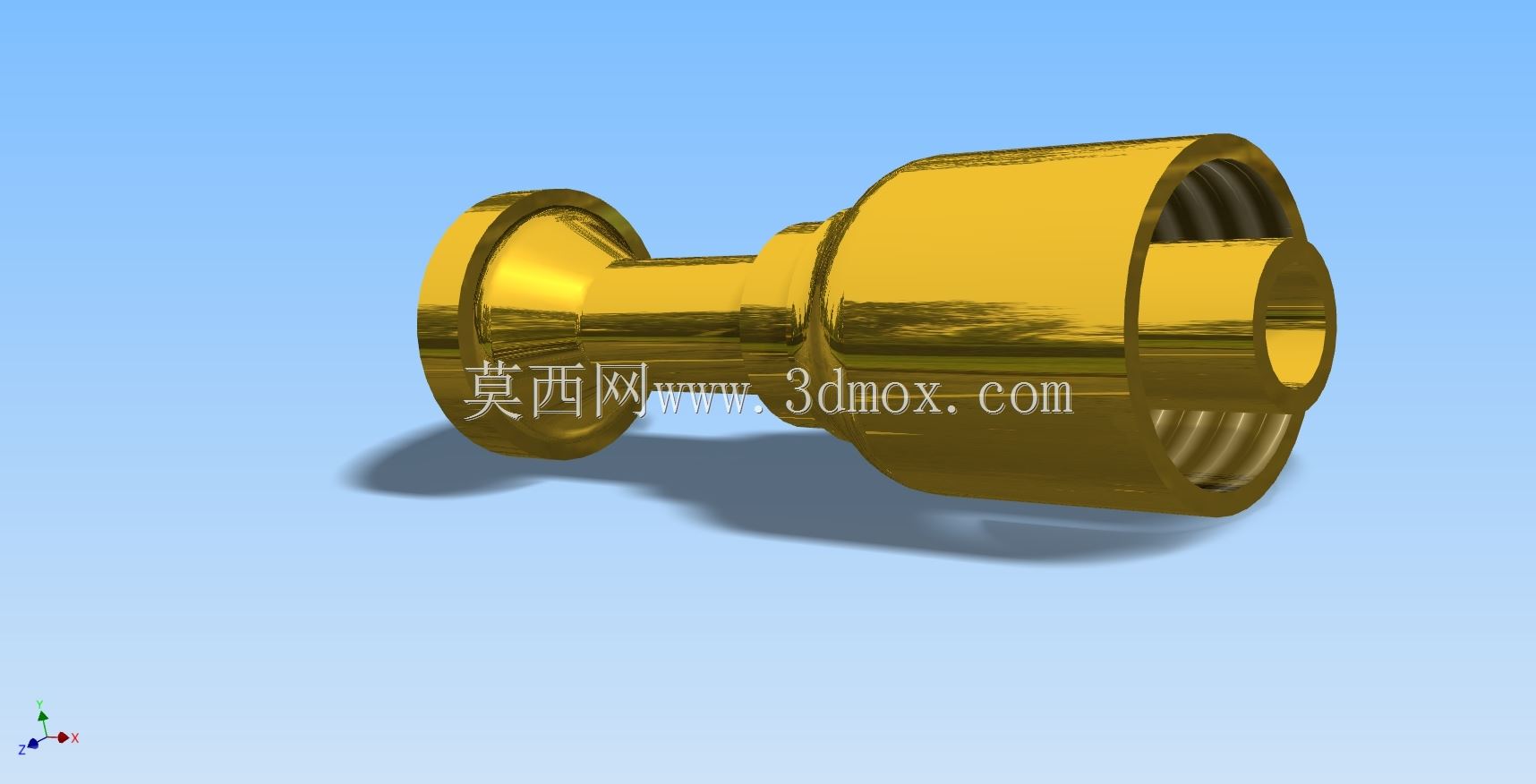

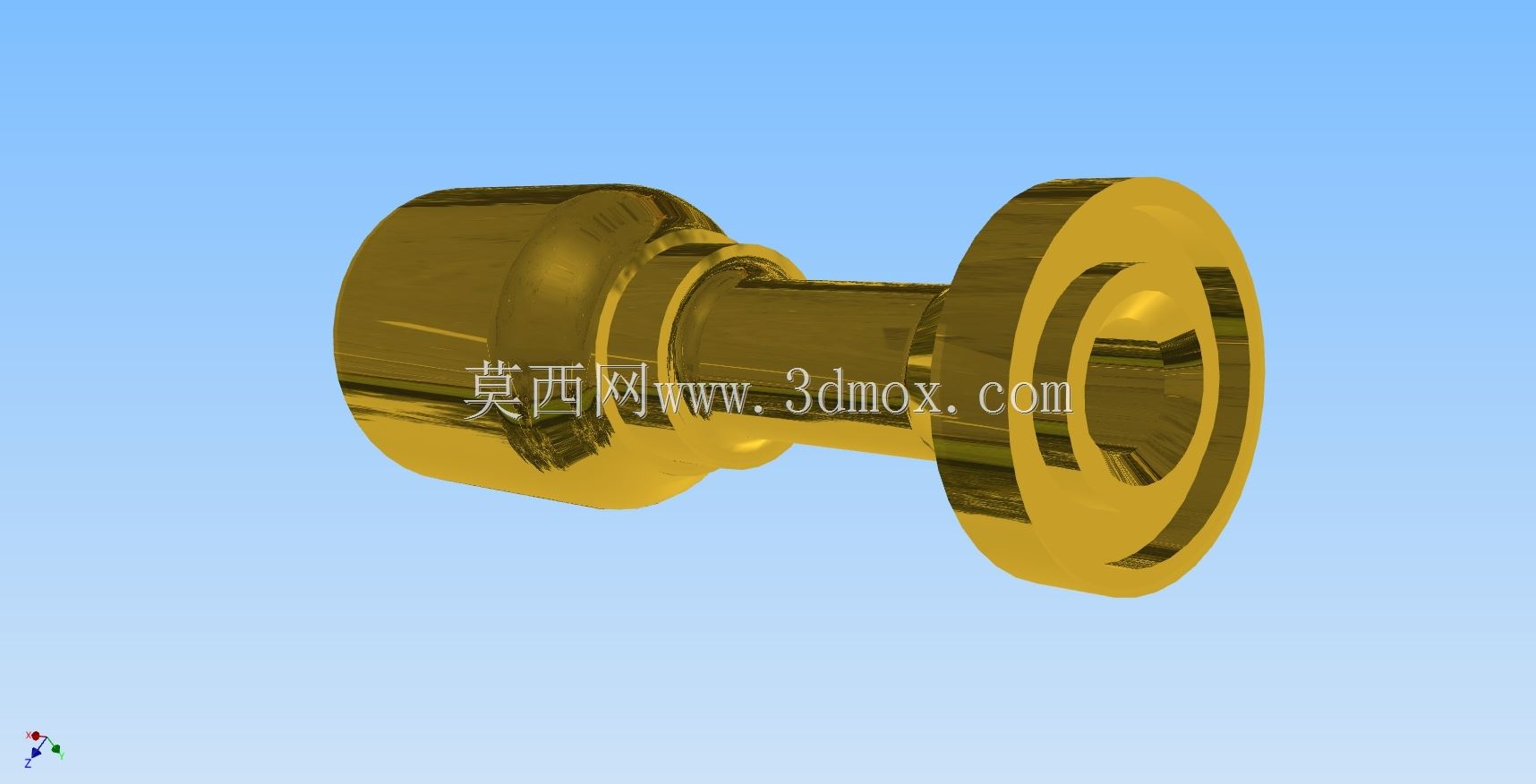

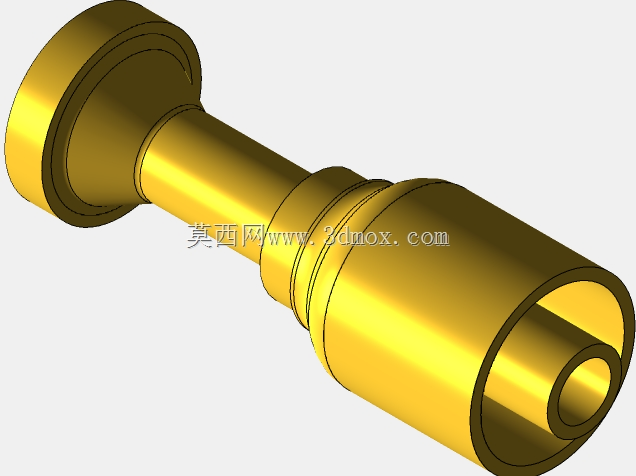

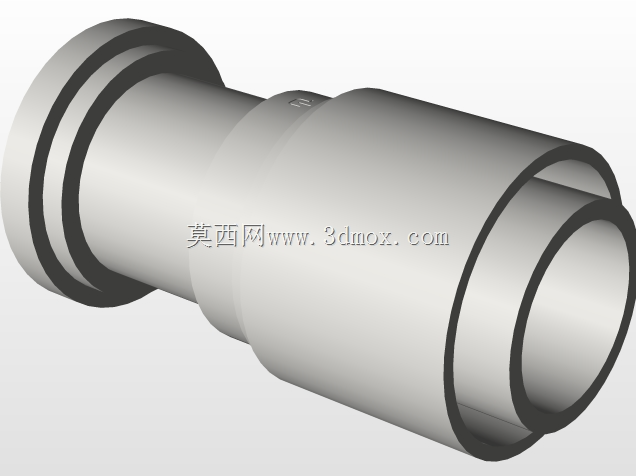

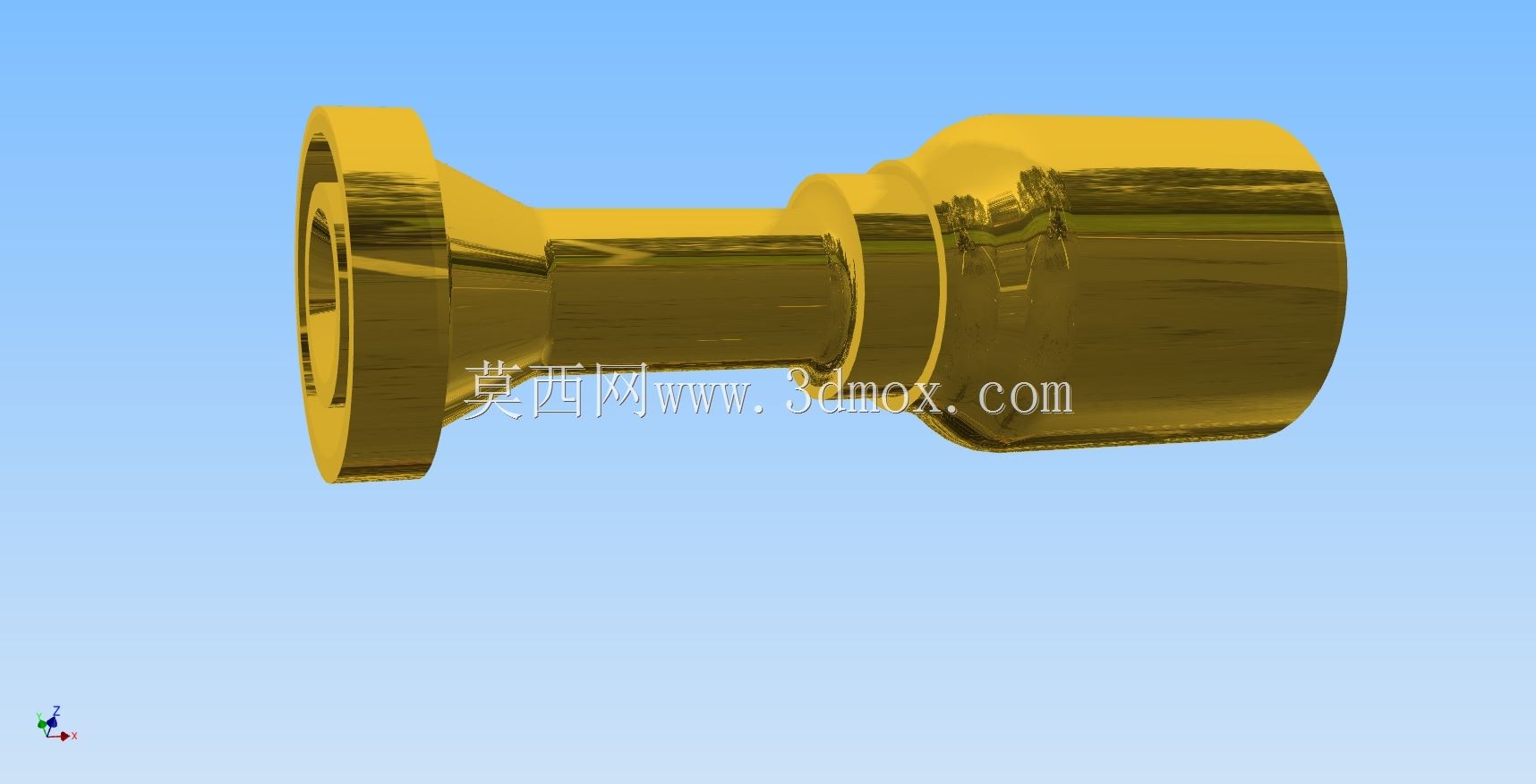

　　在液压系统的管路布设场景中，这类过渡接头承担着不同通径、不同连接形式液压管路之间的衔接导通作用，常见于工程机械液压回路、工业液压站管路排布、重型设备液压管线改造等现场，解决硬管与软管、不同管径管路对接时的同轴度偏差、密封可靠性问题，避免管路连接处出现渗漏、压降过大等影响系统稳定性的故障。从结构设计来看，该接头采用一体式锻造成型坯体加工而成，两端分别设置适配不同管路规格的连接结构，一端为带法兰盘的硬管对接端，法兰端面加工有密封槽，可适配O型圈或金属密封垫实现端面静密封，法兰盘上的安装孔位按照对应压力等级的管路标准排布，保证与对接法兰的螺栓孔位完全匹配，安装时无需额外扩孔或调整位置；另一端为软管扣压端，外轮廓设计有多道环形凹槽，

　　扣压时软管外层在压力作用下嵌入凹槽内，形成足够的拉脱阻力，避免系统带压运行时软管从接头上脱出。接头内部的通流道采用渐变式扩径设计，从法兰端的通径平滑过渡到软管端的通径，没有直角转折或突变截面，能最大程度降低液压油流经时的局部阻力损失，减少系统发热，同时避免通流截面突变带来的湍流、气蚀问题，延长接头自身以及相邻液压元件的使用寿命。外形尺寸方面，法兰端的外径按照对应公称压力的法兰标准设计，安装时的螺栓分布圆直径与同规格标准法兰完全一致，无需重新设计配对法兰；接头主体的中段做了收腰处理，既减少了不必要的材料浪费，降低接头自身重量，也给安装时的扳手夹持留出了足够空间，在狭窄的管路布设空间内，无需使用特制工具即可完成拧紧操作。安装边界上，

　　该接头的轴向总长度经过优化，在保证两端连接结构强度、通流道平滑过渡的前提下尽可能压缩轴向尺寸，适合在管路排布空间紧凑的设备内部使用，比如挖掘机的动臂液压管路、注塑机的合模机构液压回路这类管线密集、安装操作空间有限的场景，不会因为接头长度过长导致管路弯折半径过小，影响软管使用寿命。密封结构的设计上，除了法兰端的端面密封，接头与软管连接的部位在扣压后会形成多道线密封与面密封结合的密封结构，适配矿物基液压油、水乙二醇等多种常用液压介质，在系统额定工作压力范围内不会出现渗漏问题。接头的外表面做了镀硬锌处理，能适应户外施工、潮湿车间等较为恶劣的使用环境，避免长期使用后表面锈蚀导致拆卸困难、密封面失效。在进行三维建模时，

　　该结构的建模重点在于通流道的平滑过渡曲面构建，需要保证曲面的曲率连续，避免出现建模棱角导致后续流体仿真时出现不符合实际流态的仿真结果；法兰端的密封槽尺寸、安装孔位的位置度需要严格对应标准公差要求，保证加工后的零件能够直接与标准件配对安装；软管扣压端的环形凹槽的深度、宽度以及槽间间距需要匹配常用液压软管的扣压工艺参数，避免扣压时出现软管内层被切伤、扣压量不足导致拉脱等问题。在设备选型过程中，选用这类接头时需要先确认两端对接管路的通径、连接形式、系统额定工作压力，同时核算管路布设位置的安装空间，保证接头安装后不会与周边的结构件、其他管线产生运动干涉，尤其是在有相对运动的液压管路段，还要预留足够的管路活动余量，避免设备运行过程中接头受到额外的侧向拉力，导致密封失效或者接头断裂。这类接头的结构强度经过有限元校核，在1.5倍额定工作压力下不会出现塑性变形，3倍额定压力下不会发生破裂，能够满足绝大多数中高压液压系统的使用要求。
