平行气动夹爪机械执行部件结构设计

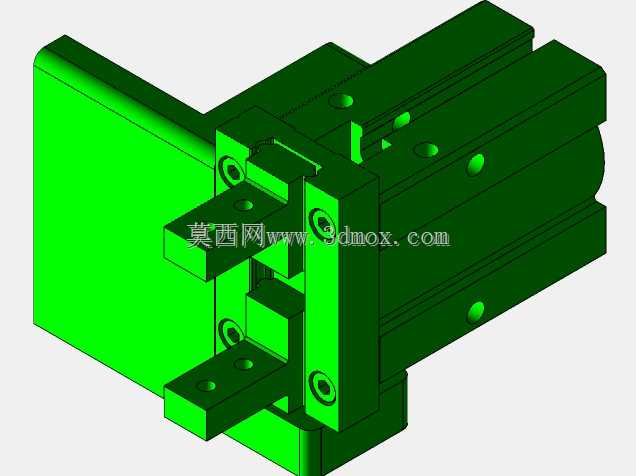

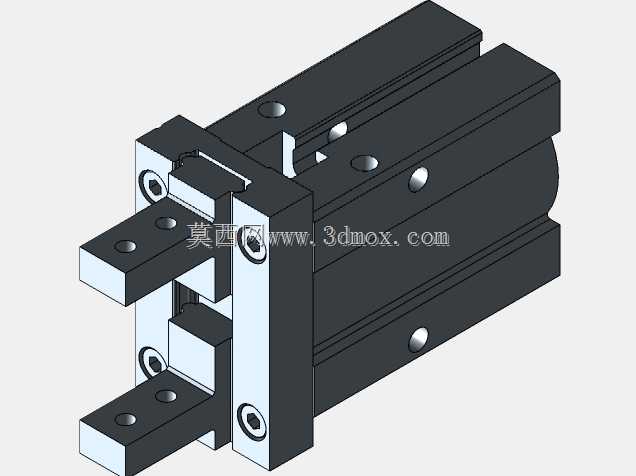

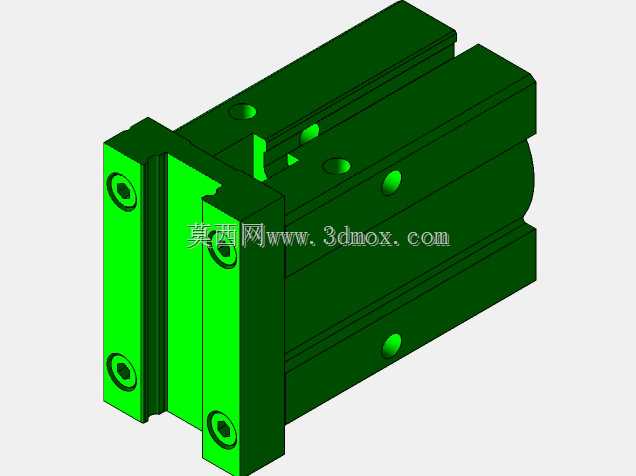

　　这款平行气动夹爪是自动化产线里极为常见的末端执行部件，日常在3C电子装配、小零件分拣、注塑件取料、五金件上下料工位都能见到它的应用，核心作用是通过压缩空气驱动实现两夹指的同步平行开合，完成对规则形状小型工件的夹持、搬运、移位动作，适配绝大多数轻负载的自动化抓取场景。从结构设计逻辑来看，这款夹爪采用了双活塞同步驱动的结构布局，缸体内部的两个活塞通过齿条-齿轮的联动结构实现动力传递，保证两侧夹指的运动完全同步，不会出现单侧偏摆导致的工件夹持歪斜问题，这种结构相比单活塞驱动的夹爪，夹持力输出更均匀，重复定位精度也更稳定，长期运行下的夹指平行度保持能力更强。夹指部分采用了标准的安装槽设计，用户可以根据实际夹持的工件形状，自行更换定制的夹头，

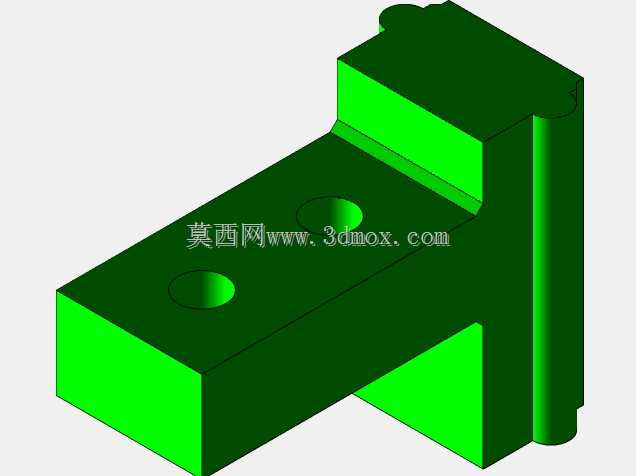

　　比如V型块夹头适配轴类零件、平型夹头适配方块类零件、软胶垫夹头适配易刮伤的表面敏感工件，安装槽的孔位采用通用间距设计，和市面主流同规格夹爪的夹指安装尺寸兼容，不需要额外做转接件就能替换原有老旧夹爪。外形尺寸方面，这款夹爪的缸体采用矩形截面设计，整体宽度控制在窄幅区间，适合在空间紧凑的多工位转盘、狭小装配空间内安装，缸体侧面预留了两组传感器安装槽，可以直接加装磁性开关来检测活塞的伸出、缩回位置，给设备控制系统反馈夹爪的开合状态，不需要额外设计传感器安装支架，减少现场安装的加工工作量。安装边界上，夹爪的底部和侧面都设计了标准的定位销孔与安装螺纹孔，支持从底部直接锁附固定，也支持侧面安装的方式，适配不同的机械臂末端、滑台模组的安装接口，

　　安装面的平面度公差控制在0.02mm以内，保证安装后夹爪的运动方向和设备运动轴的平行度，避免安装偏差导致的夹指运动卡滞。在功能特性上，这款夹爪的内部活塞采用了双向密封圈结构，压缩空气的泄漏量控制在极低水平，常规0.5MPa工作气压下就能输出稳定的夹持力，夹指的开合行程覆盖常见小型工件的夹持尺寸范围，开合动作的响应速度快，适合高频次的往复抓取动作，缸体本体采用硬质阳极氧化处理，表面硬度高，耐磨性能好，在有少量切削液、粉尘的车间环境下也能长期稳定运行，夹指的导向部分采用了精密直线导轨结构，配合钢珠保持架，运动阻力小，没有明显的回程间隙，夹持重复精度可以控制在0.01mm级别，满足精密装配工位的定位要求。

　　设计过程中重点考虑了日常维护的便捷性，缸体两端的端盖采用内六角螺丝固定，只需要拆下两端螺丝就能更换内部的密封圈、清理导轨上的积尘，不需要整体拆解夹爪结构，降低设备维护的停机时间，气路接口采用标准的内螺纹接口，适配常规的气动快插接头，现场接气不需要做特殊的接头定制。实际选型应用的时候，需要根据工件的重量、夹持接触面的摩擦系数计算所需的夹持力，预留足够的安全系数，避免高速运动过程中工件脱落，同时要注意夹爪的工作行程要比工件的被夹持尺寸大2-3mm，保证开合过程中不会和工件、周边工装发生干涉，安装时要保证夹爪的夹持力方向和工件的重心在同一条直线上，减少偏载对夹爪导轨的额外力矩，延长夹爪的使用寿命。
