西林德罗卡雷拉50毫米行程滑台气缸

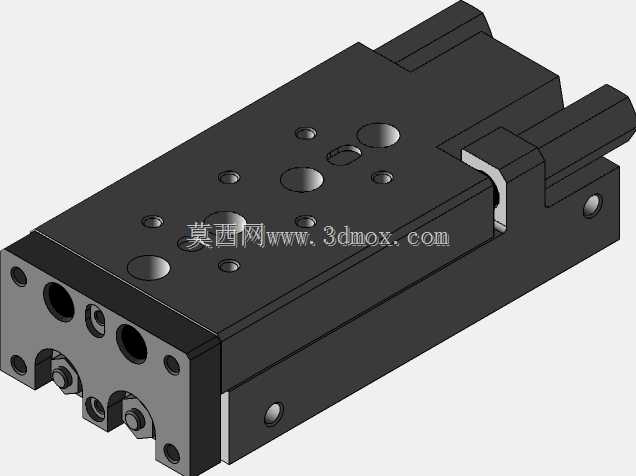

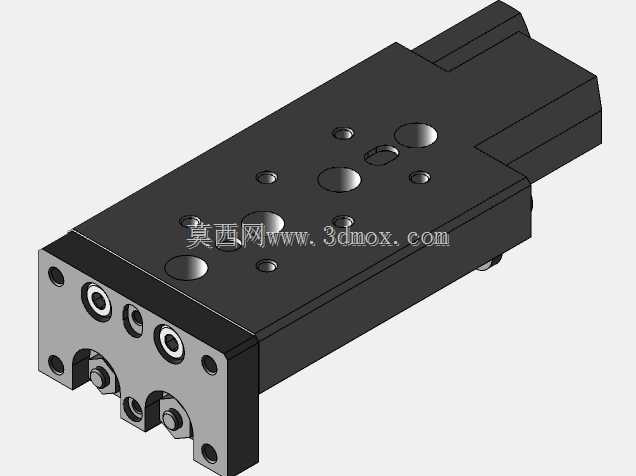

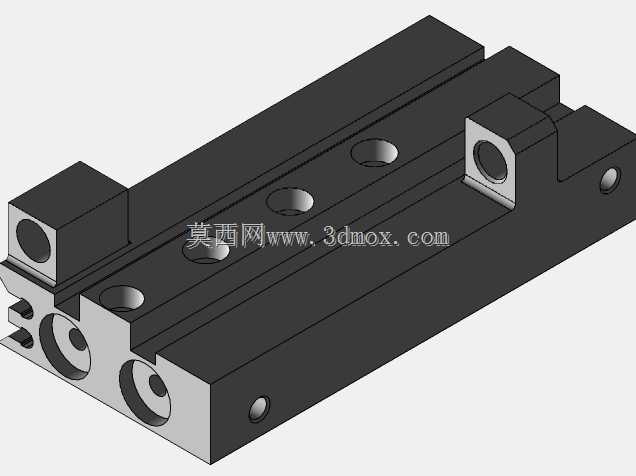

　　在3C电子组装、小型零件分拣、精密点胶这类对工位重复定位精度有明确要求的自动化产线里，这类小行程滑台气缸的出镜率一直很高，50毫米的行程刚好覆盖短距离往复搬运、工件夹持进给、工位避让这类常见动作需求，相比普通笔形气缸搭配外置导轨的组合，集成式的滑台结构能省去设计人员额外搭配导向件、调整平行度的工作量，也能避免外置导轨安装偏差带来的卡滞、精度流失问题。从结构设计来看，这款滑台气缸采用缸体与导轨一体化的设计思路，主体的黑色部分为硬质阳极氧化处理的铝合金缸体，既保证了整体刚性，又能控制整体重量，适合安装在对负载重量敏感的移动工站比如机械手末端、线性模组滑座上。缸体上预留的多个沉头安装孔，分布在滑台的顶面与侧面，

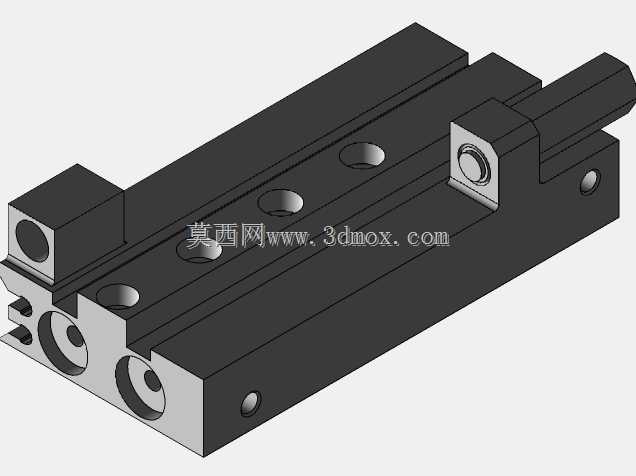

　　设计人员可以根据安装空间选择从上方锁付或者侧面固定，不需要额外制作转接板就能直接适配多数标准安装工位，安装孔的孔位公差控制在±0.02毫米范围内，能保证安装后滑台运动方向与设备基准面的平行度要求。滑台的运动部分采用交叉滚柱导轨作为导向支撑，相比普通直线轴承导向的结构，交叉滚柱的接触刚度更高，能承受一定的侧向力矩与颠覆力矩，在带动小型吸盘、夹爪做上下或者水平进给动作时，不会因为偏载出现滑台下沉、运动卡顿的问题，50毫米的行程下，重复定位精度可以控制在±0.01毫米级别，完全满足小型零件组装、检测工位的进给精度要求。端部的限位块可以根据实际工位需求调整硬限位位置，在不需要满行程动作的场景下，

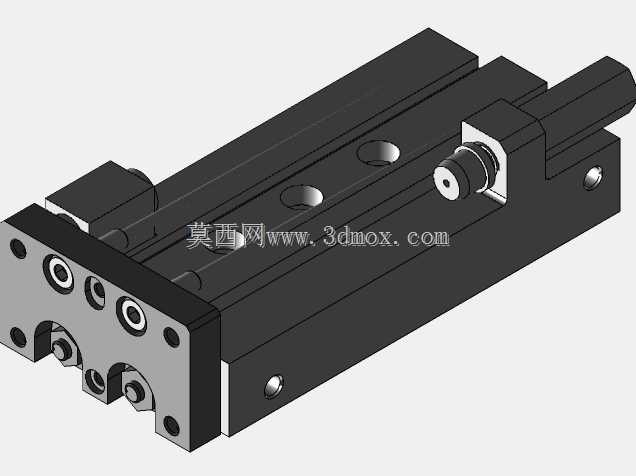

　　不用修改控制程序就能通过调整限位螺钉来限制滑台的实际运动行程，适配不同尺寸工件的作业需求。气路接口分布在缸体的端部，采用标准的M5螺纹接口，能直接对接常规的气动快插接头，气路布局不会和滑台运动路径产生干涉，设计人员在排布设备气管的时候不需要额外预留避让空间。从安装边界来看，这款滑台的整体宽度与高度都控制在极小的尺寸范围内，适合安装在空间紧凑的多工位转盘、小型自动化专机内部，不会占用过多的设备安装空间，滑台的运动部分预留的工件安装面有定位销孔与螺纹孔，能直接固定小型夹具、检测探头这类执行元件，不需要二次加工安装面。在实际选型应用中，这类滑台气缸通常搭配两位五通电磁阀使用，根据工位的动作节拍需求可以选配带磁环的版本，

　　配合磁性开关来检测滑台的伸出与缩回位置，给设备控制系统提供到位信号，避免出现动作不到位引发的撞机问题。相比电动滑台，这类气动滑台的响应速度更快，动作节拍可以做到0.5秒以内完成一个往复循环，适合高速短行程的作业场景，同时不需要额外配置驱动器与编码器，整体的设备成本更低，维护也更简单，只需要定期检查气源过滤情况、补充导轨润滑脂就能长期稳定运行。在设计对应的设备安装结构时，需要注意安装面的平面度要控制在0.02毫米以内，避免安装面不平导致缸体变形，影响滑台的运动顺畅度，同时侧向负载不能超过产品额定的负载参数，否则会加速导轨的磨损，缩短整体使用寿命。
