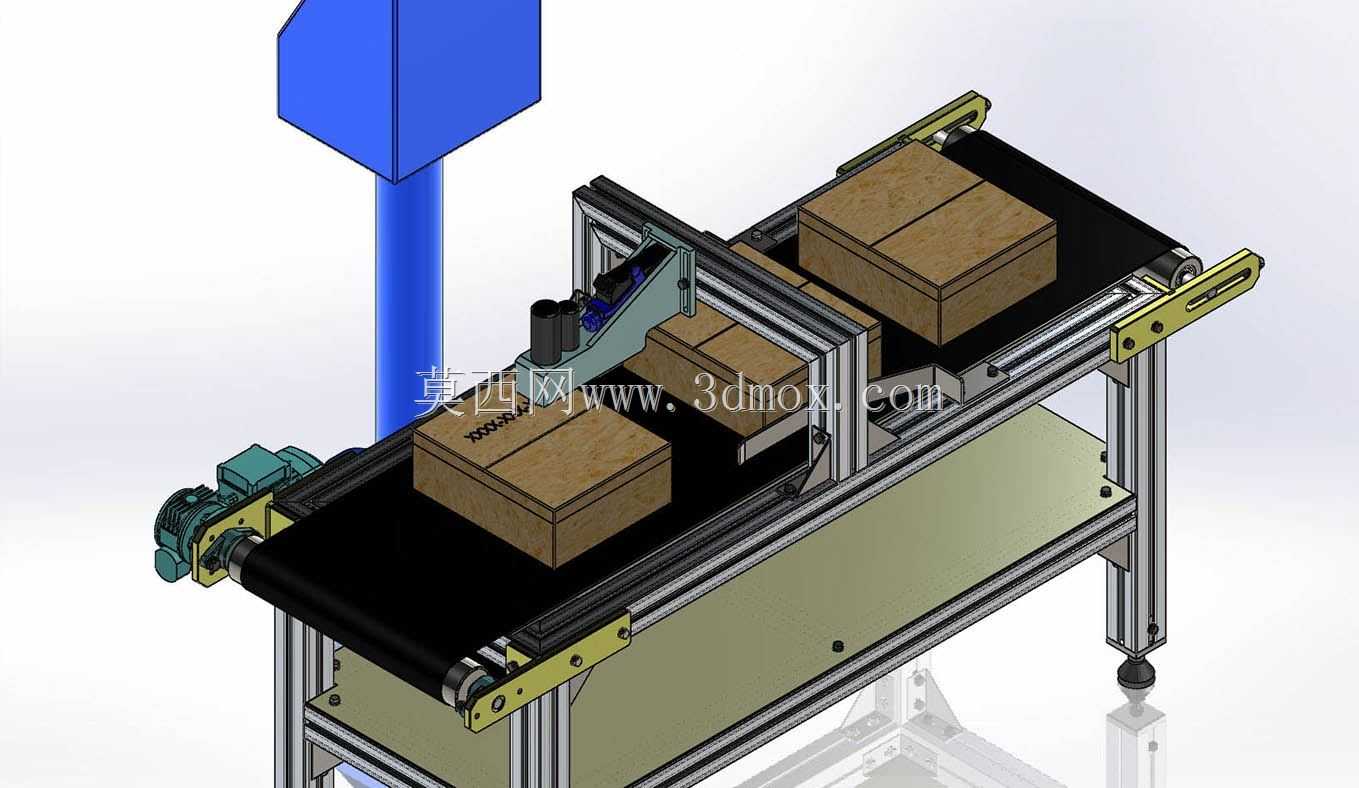

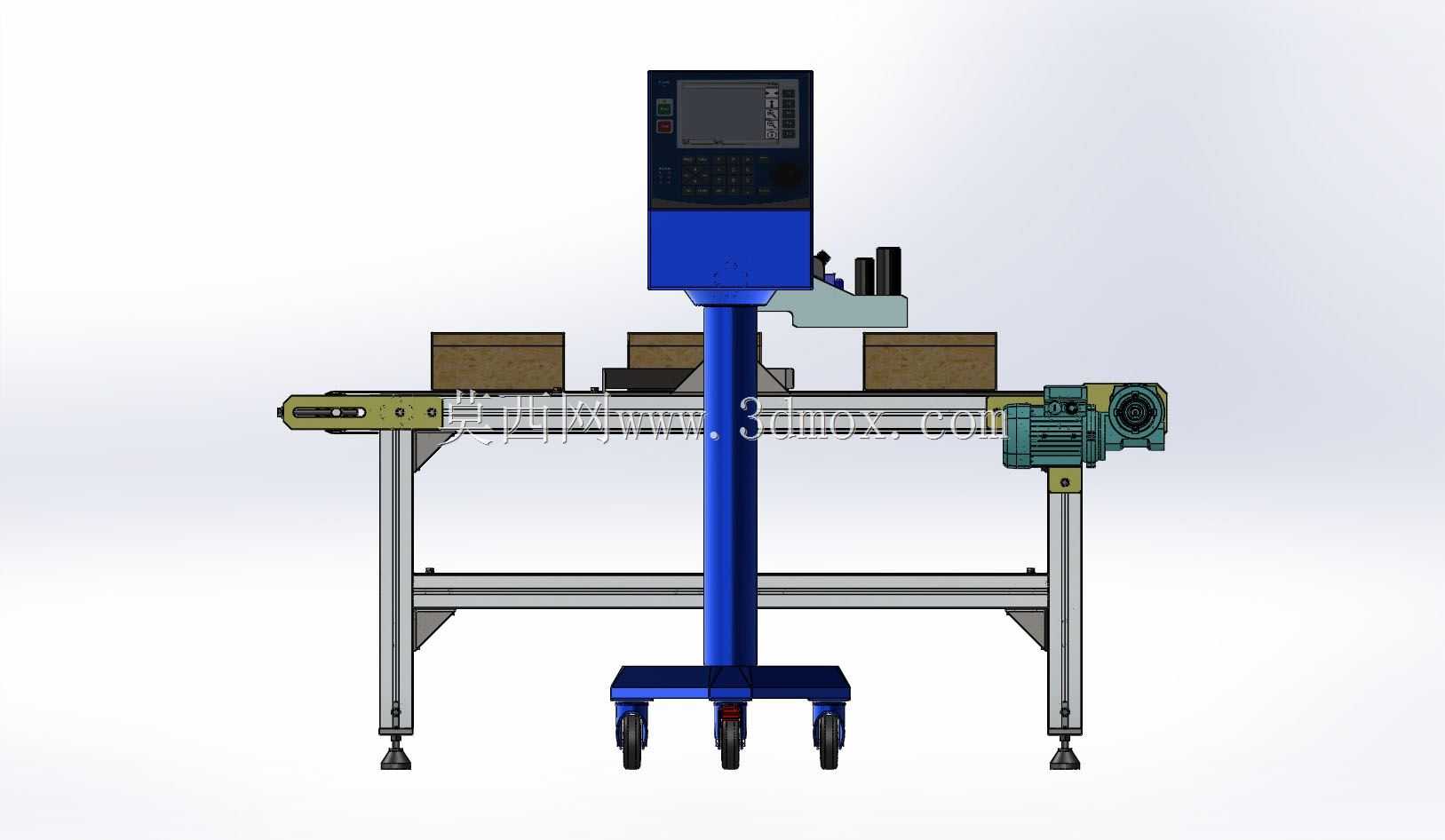

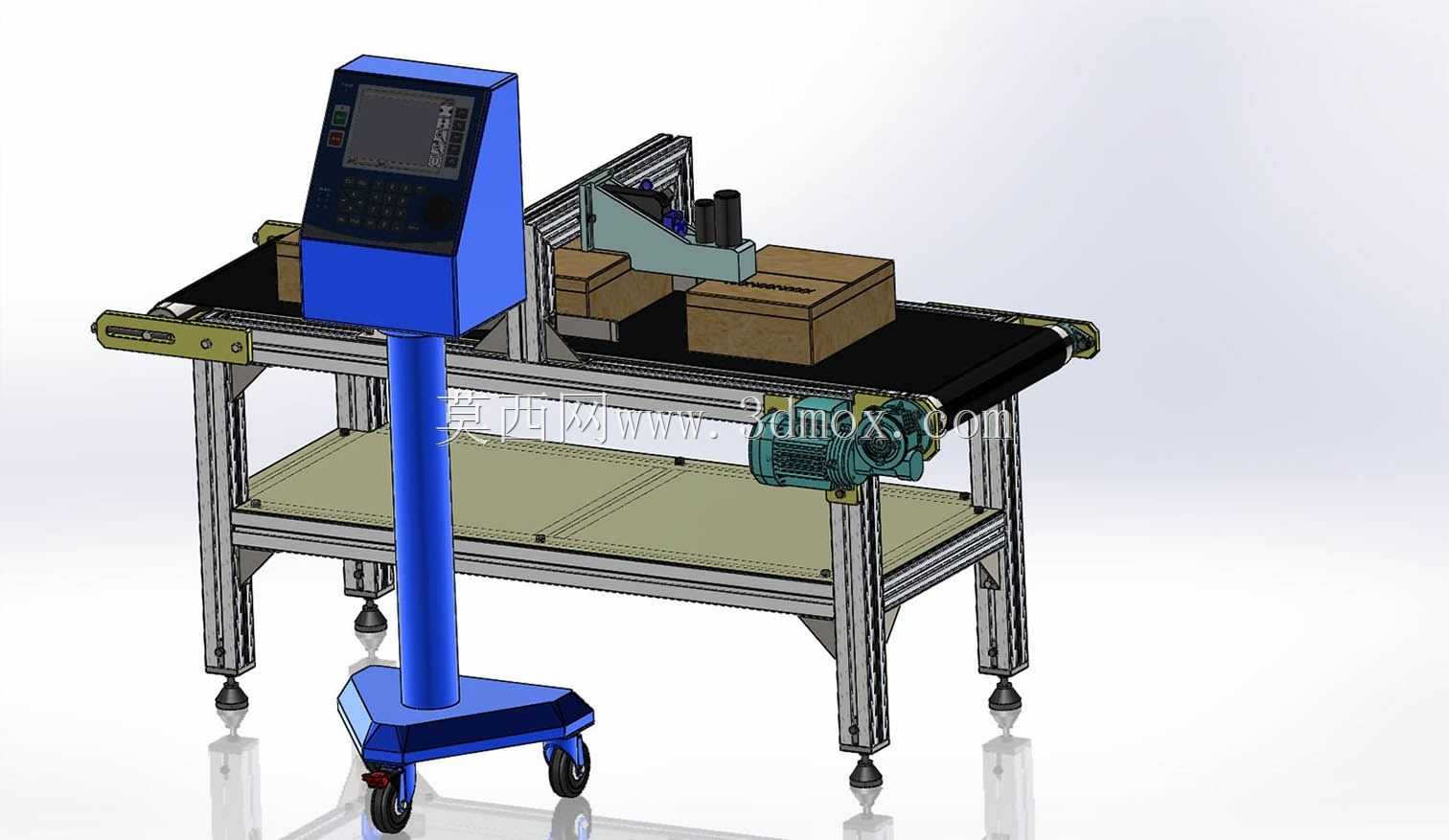

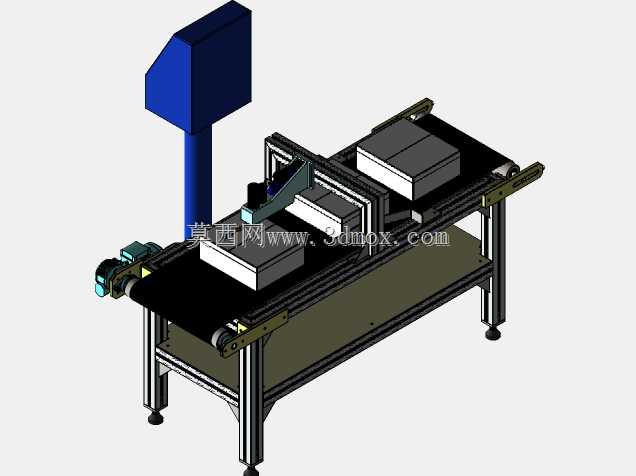

带检测工位的皮带输送分拣装置结构

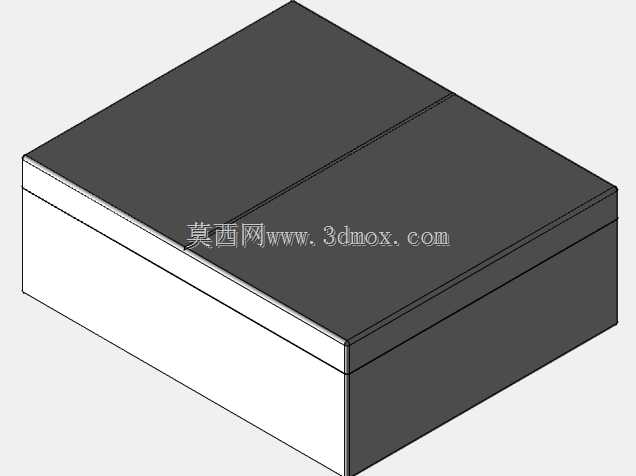

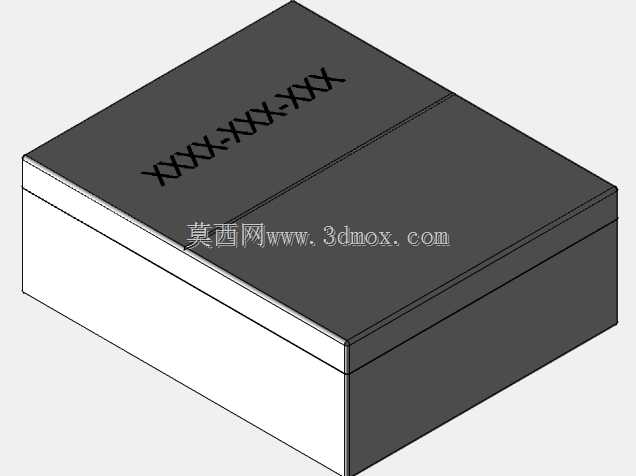

　　这套输送分拣装置的核心应用场景集中在小件盒装物料的在线检测与分流环节，常见于电子元器件包装后段、食品盒装成品检验、小型五金件装箱前的工序流转工位，替代传统人工目视检查+手动分拣的作业模式，能适配流水线连续作业的节拍要求，可直接对接上游包装设备的出料端，也可作为独立检测单元嵌入现有生产线，不需要对原有产线做大规模结构改动。从实际用途来看，装置承担两个核心功能：一是完成盒装物料的定距输送，保证每个待检工件以稳定的间距通过检测区域，避免工件堆叠、错位导致的检测漏判；二是配合上方安装的检测单元完成不合格品的分流，当检测单元识别到盒体外观缺陷、标识错印、内置配件缺失等问题时，侧装的推料机构会在工件到达分拣工位时将不合格品推出主线体，送入侧边的不良品收集通道，合格品则继续沿主线输送到下一装箱工位。

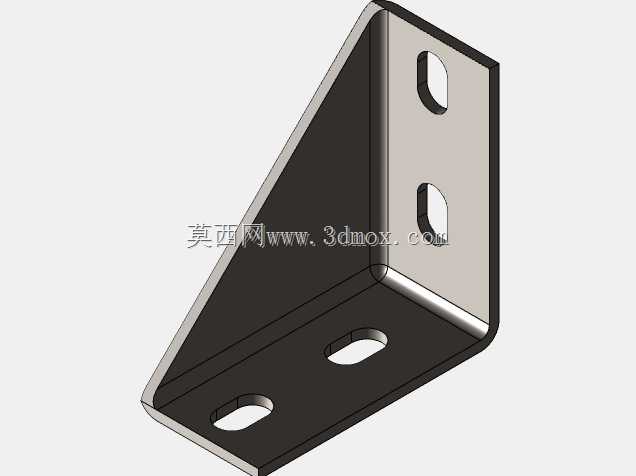

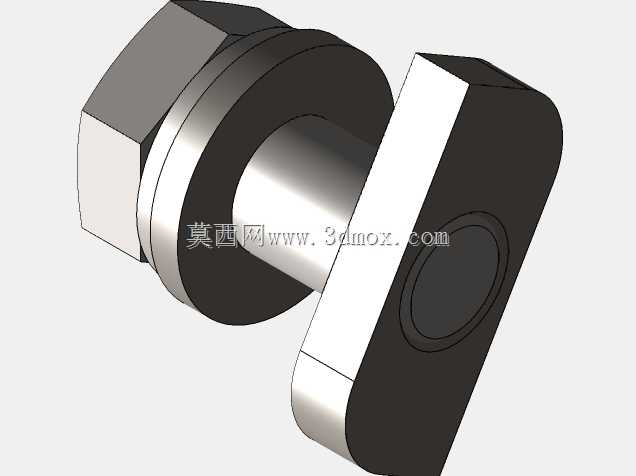

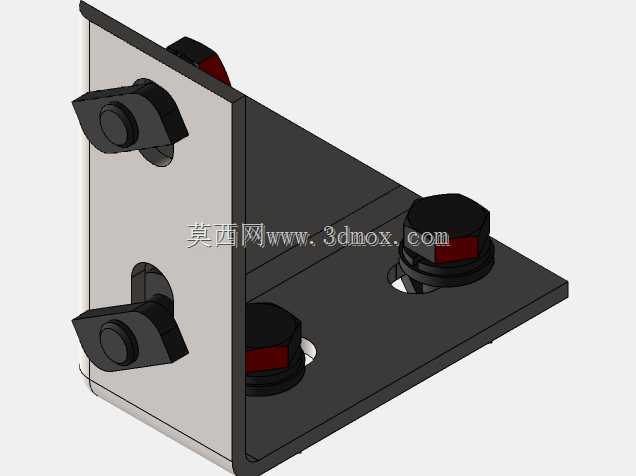

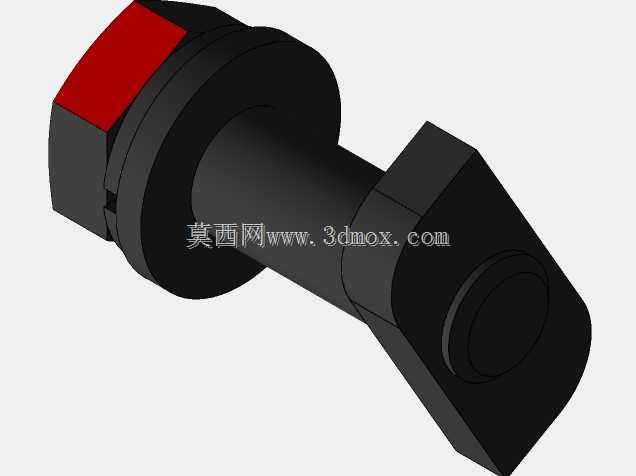

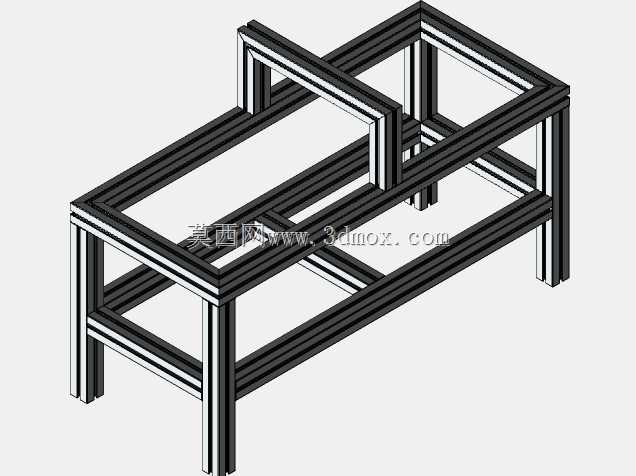

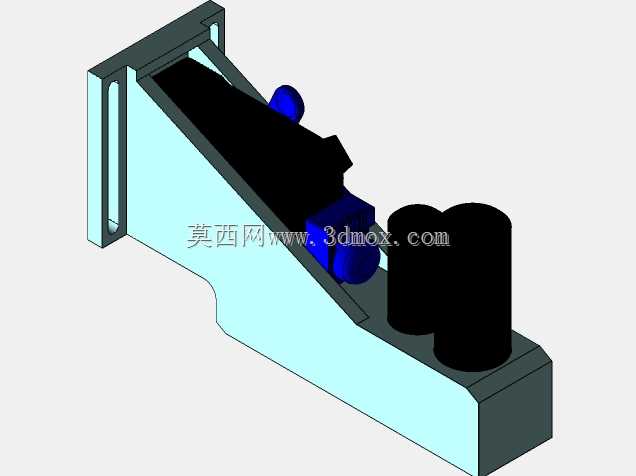

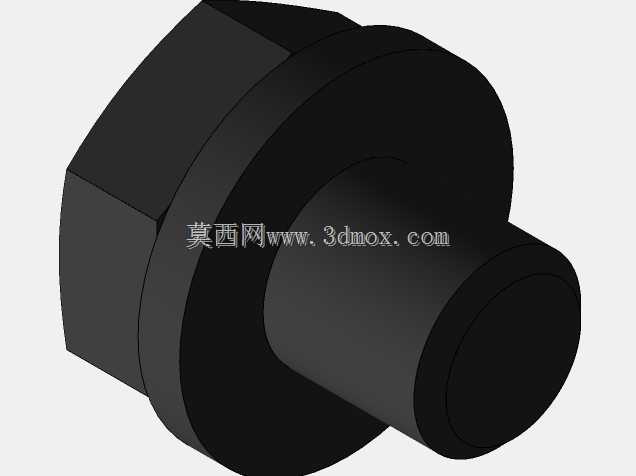

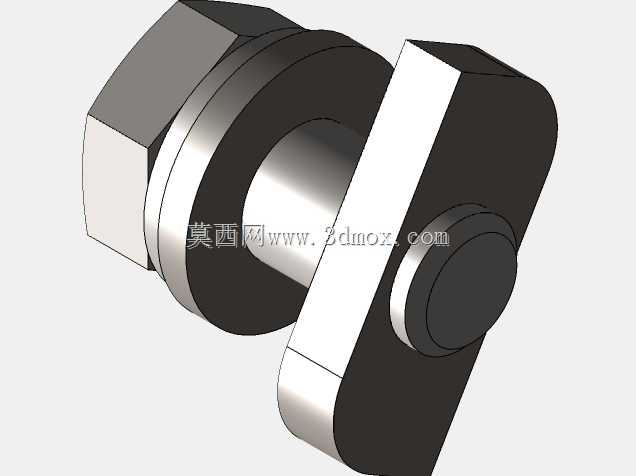

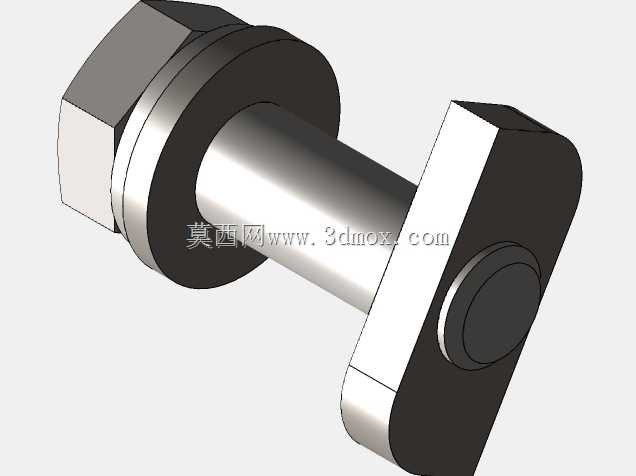

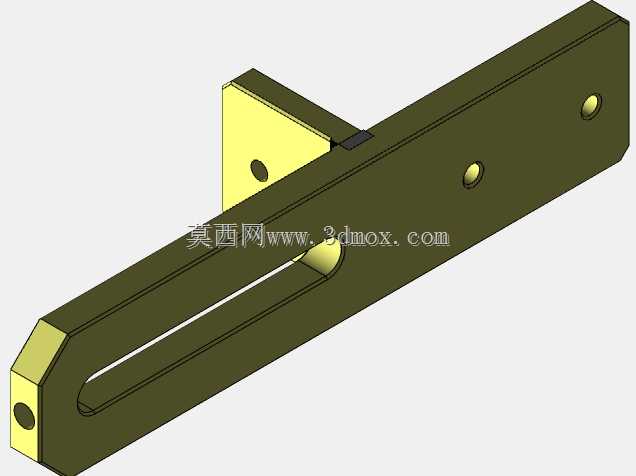

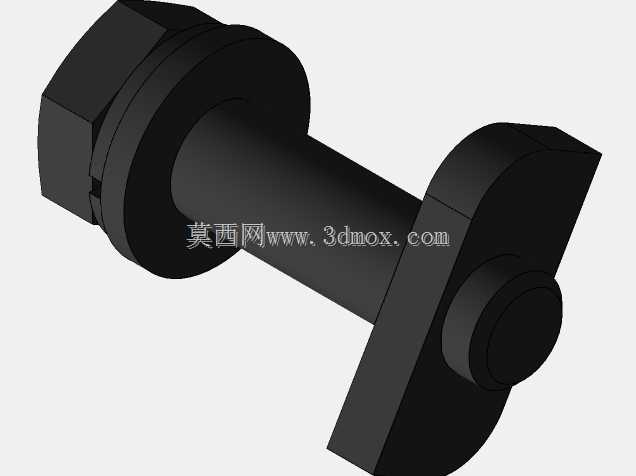

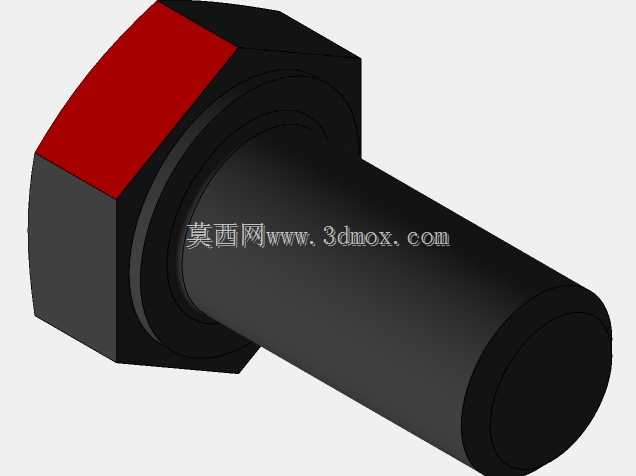

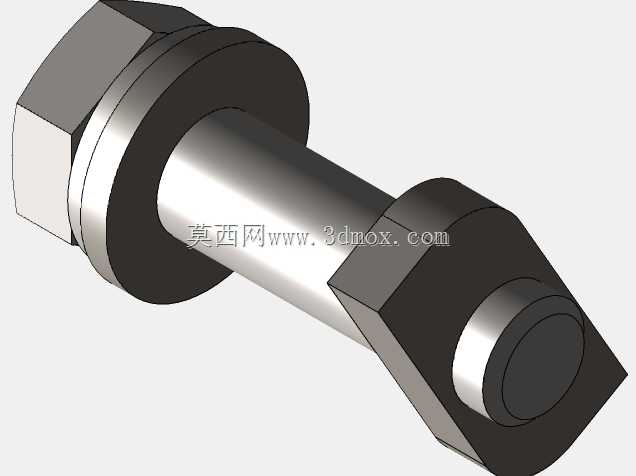

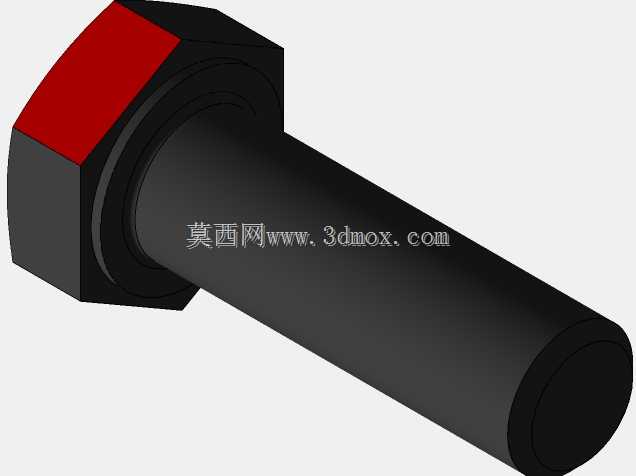

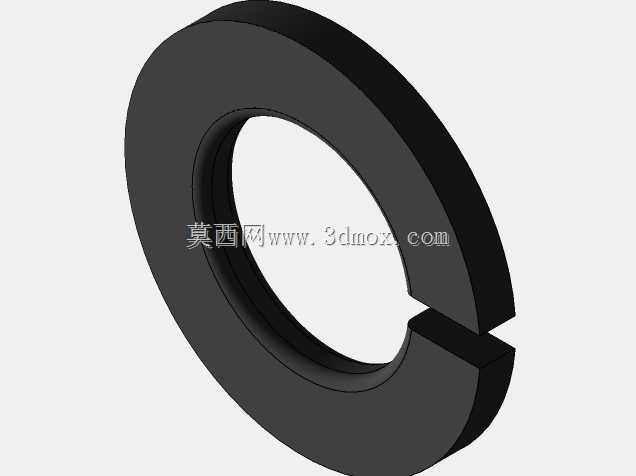

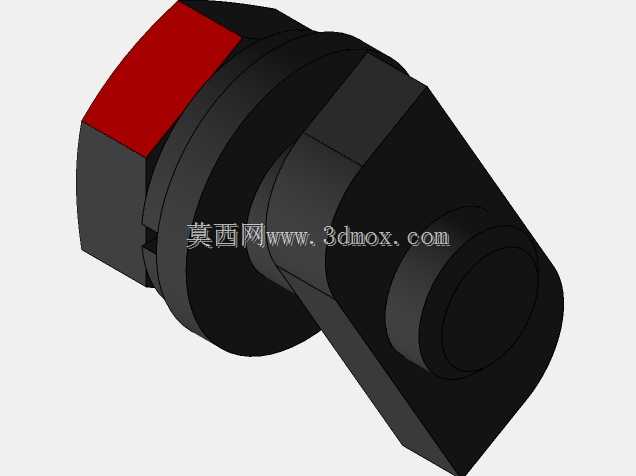

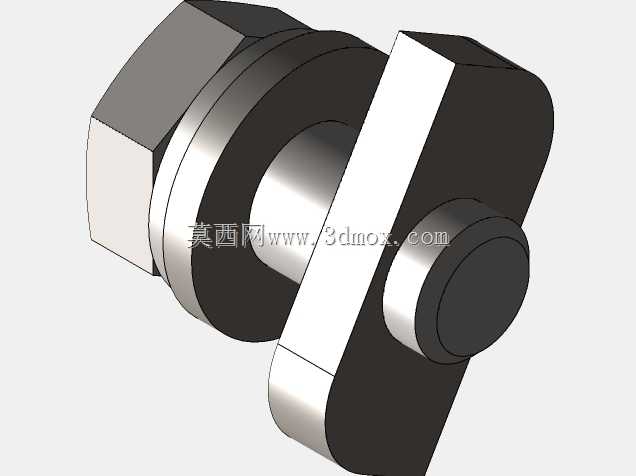

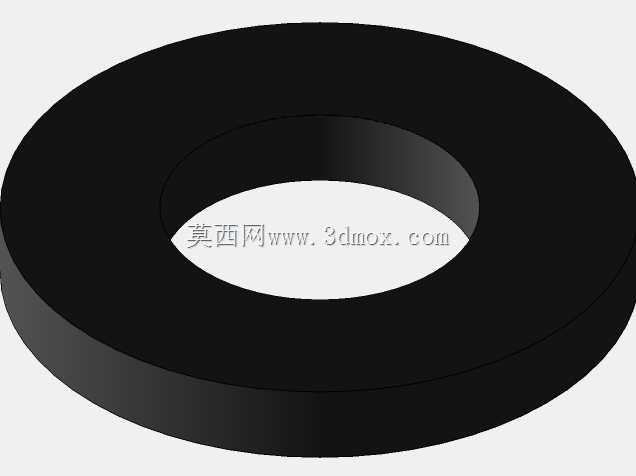

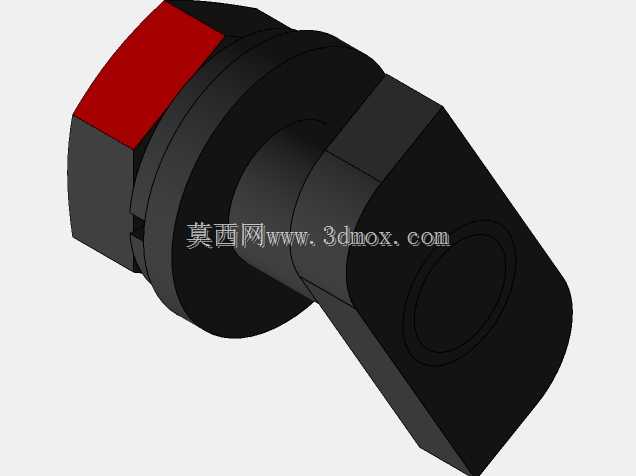

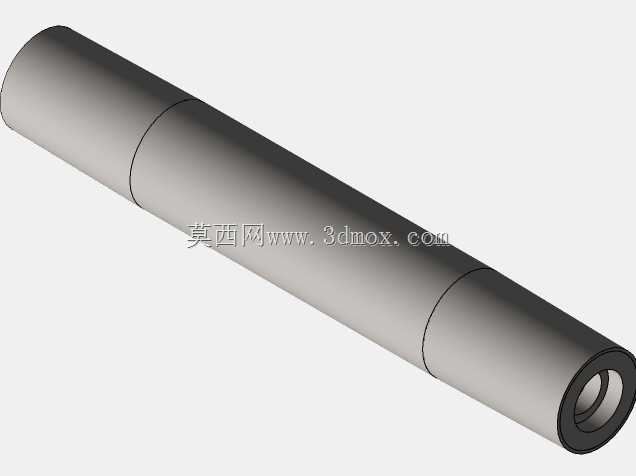

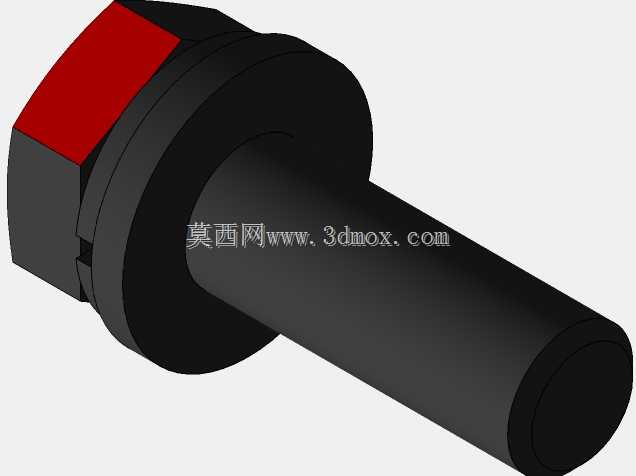

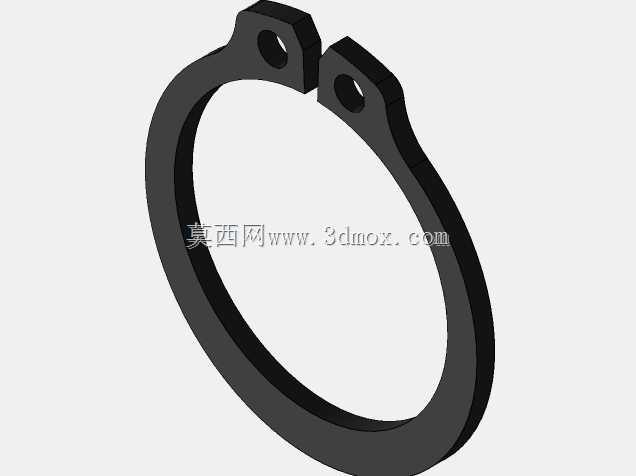

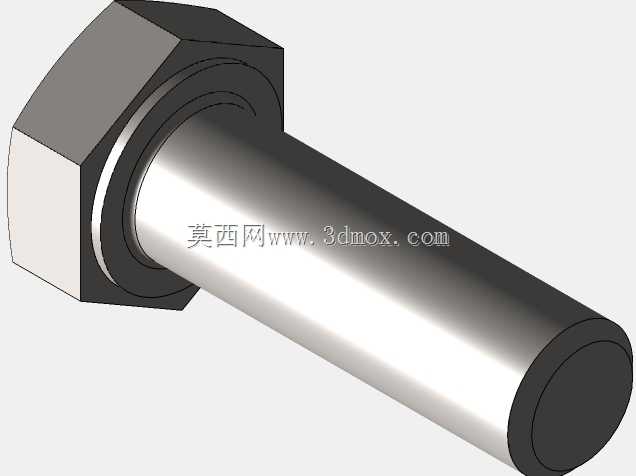

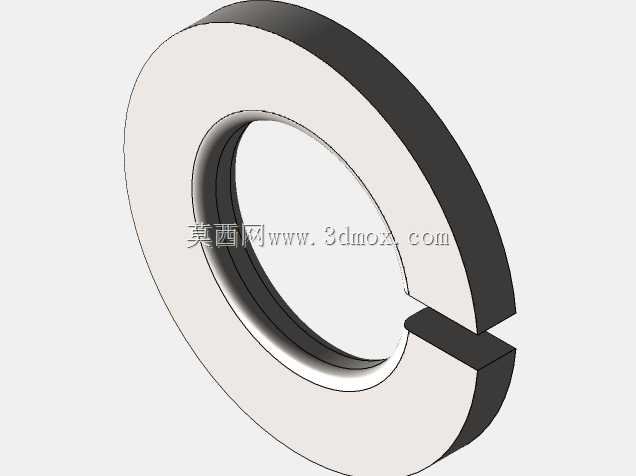

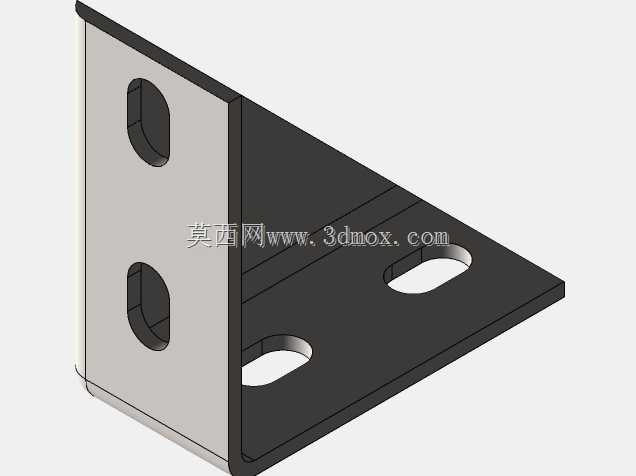

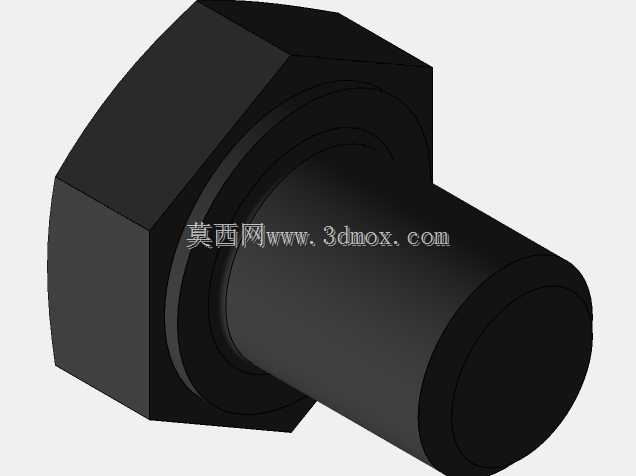

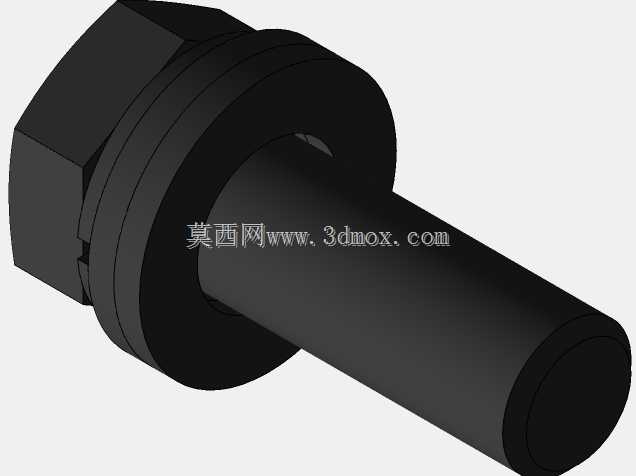

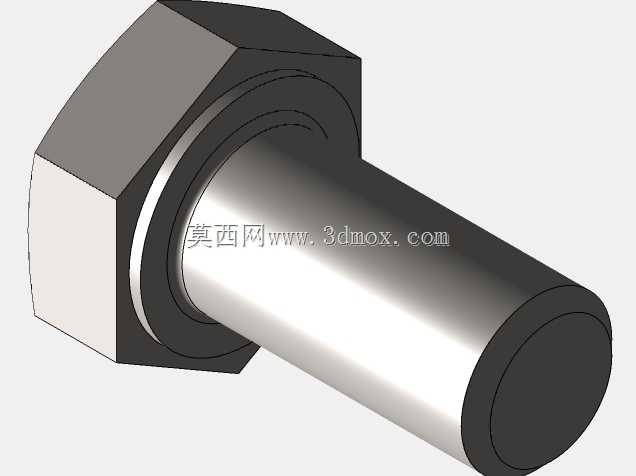

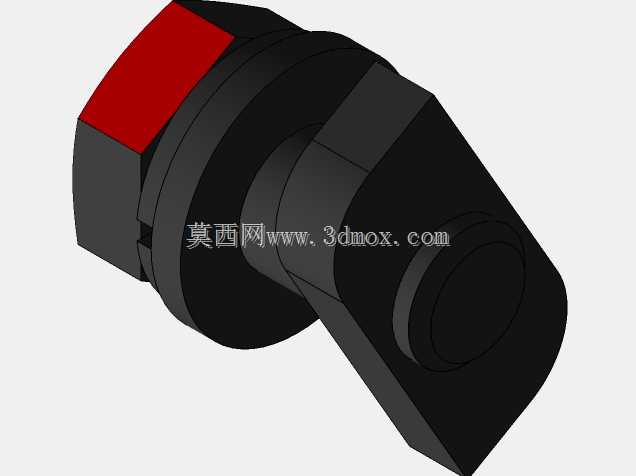

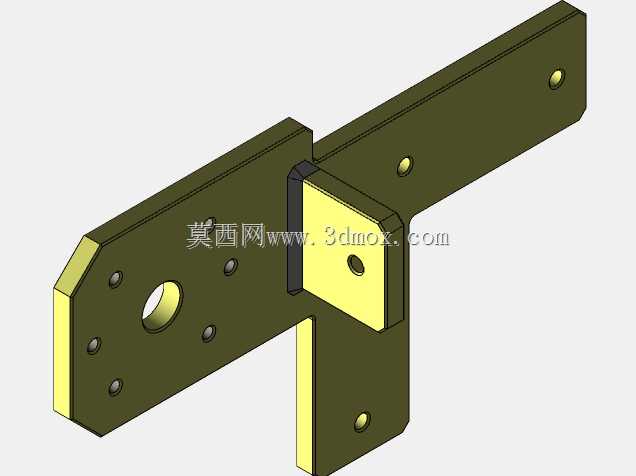

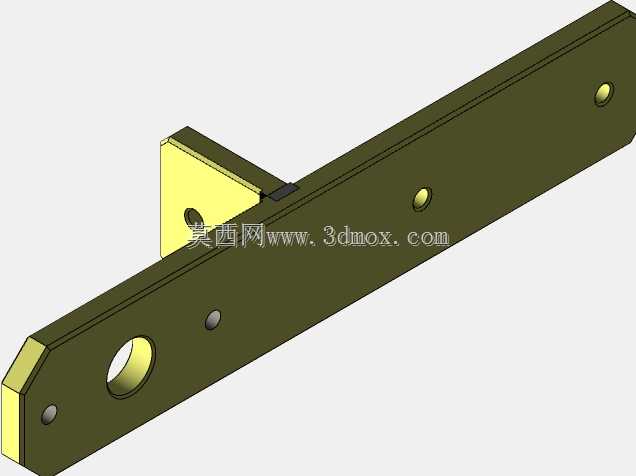

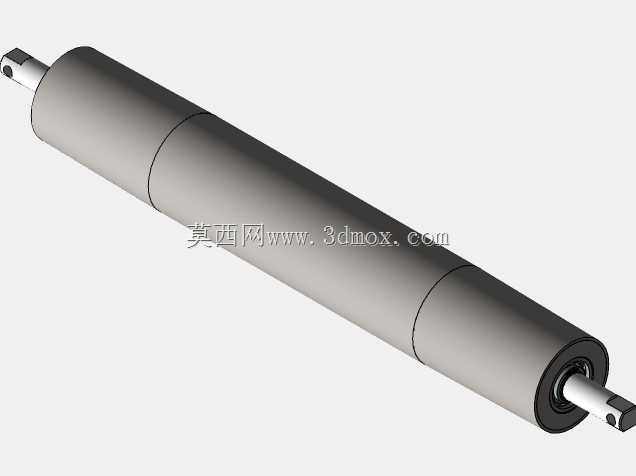

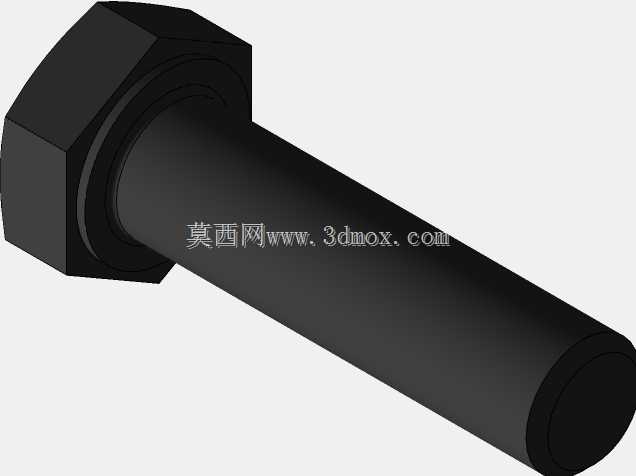

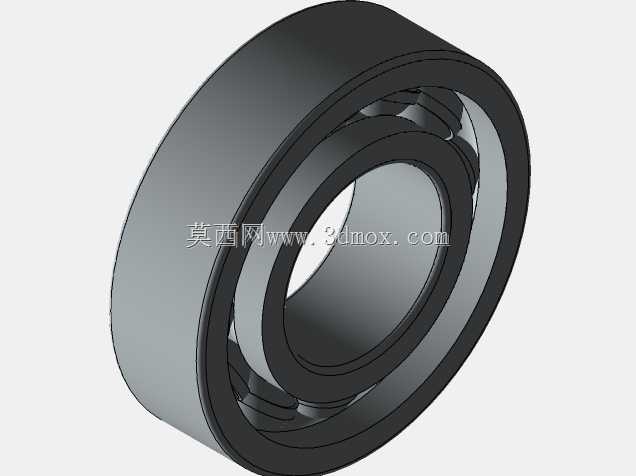

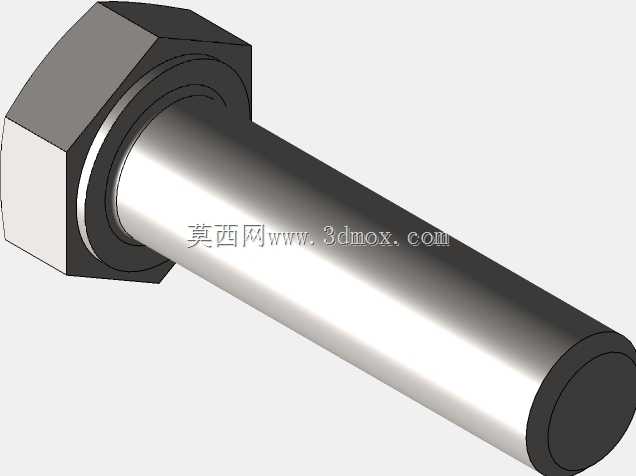

　　功能特性上，这套结构做了多处适配产线实际需求的设计：输送线采用黑色哑光PVC皮带，一方面能减少上方视觉检测单元的光线反射干扰，避免反光造成的图像采集误差，另一方面皮带表面的静摩擦系数足够，输送重量在2kg以内的盒装物料时不会出现打滑偏移；线体两端的张紧机构采用腰型孔调节结构，不需要拆解线体框架就能完成皮带张紧度的调整，日常维护时单人即可操作，能大幅缩短停机维护时间；侧装的推料机构采用滑台气缸搭配柔性推板，推板接触面贴有2mm厚的聚氨酯垫层，接触工件时不会刮花盒体表面，推料行程可通过气缸上的磁性开关位置灵活调整，适配宽度在80-200mm之间的不同规格盒体；机架整体采用工业铝型材拼装，所有连接位置采用内置角码+T型螺栓固定，不需要焊接作业，后期调整工位高度、增减附属配件时只需要松卸螺栓就能完成位置调整，比焊接机架的改造灵活性高很多。

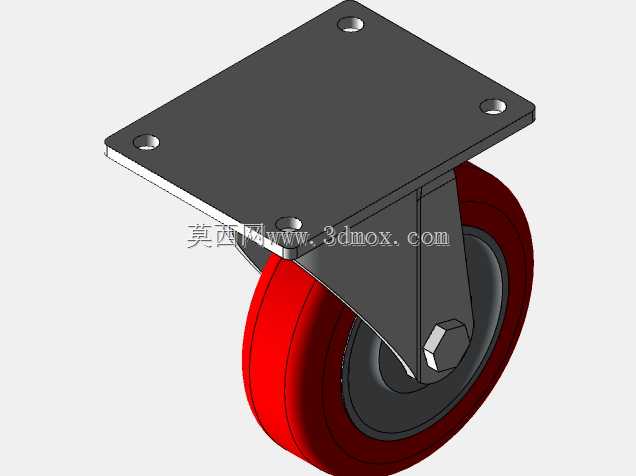

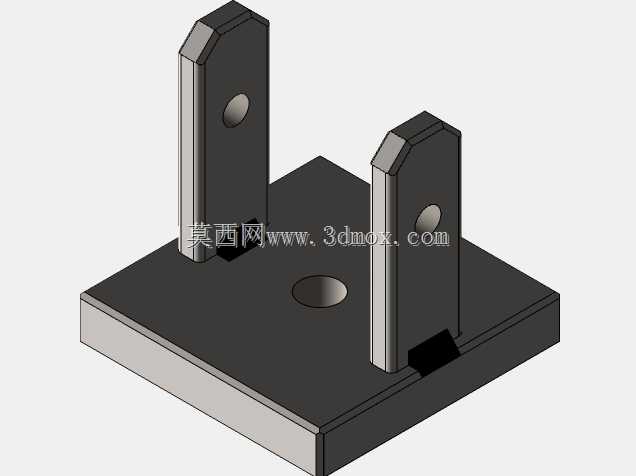

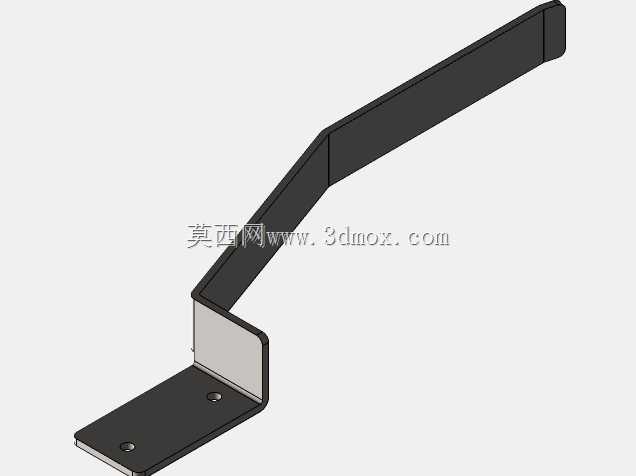

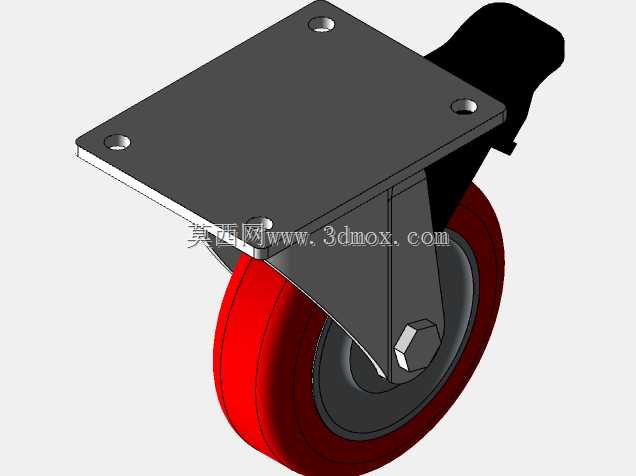

　　设计思路上，这套结构优先考虑了工位的兼容性与安装便捷性：线体的支撑脚采用带脚杯的可调结构，脚杯的调节行程达到50mm，可适配地面不平整的车间安装环境，调整后能保证线体整体水平度偏差不超过1mm/m，避免皮带运行时出现跑偏问题；检测工位的上方预留了标准安装支架，不管是安装光电传感器、视觉相机还是激光检测头，都能通过支架上的T型槽调整安装高度与前后位置，不需要额外焊接安装座；推料机构的安装位置也预留了三档调节孔位，可根据检测单元的响应速度调整推料工位与检测点的间距，适配每分钟30-60件的不同输送节拍，不会出现推料滞后或者提前动作的问题。

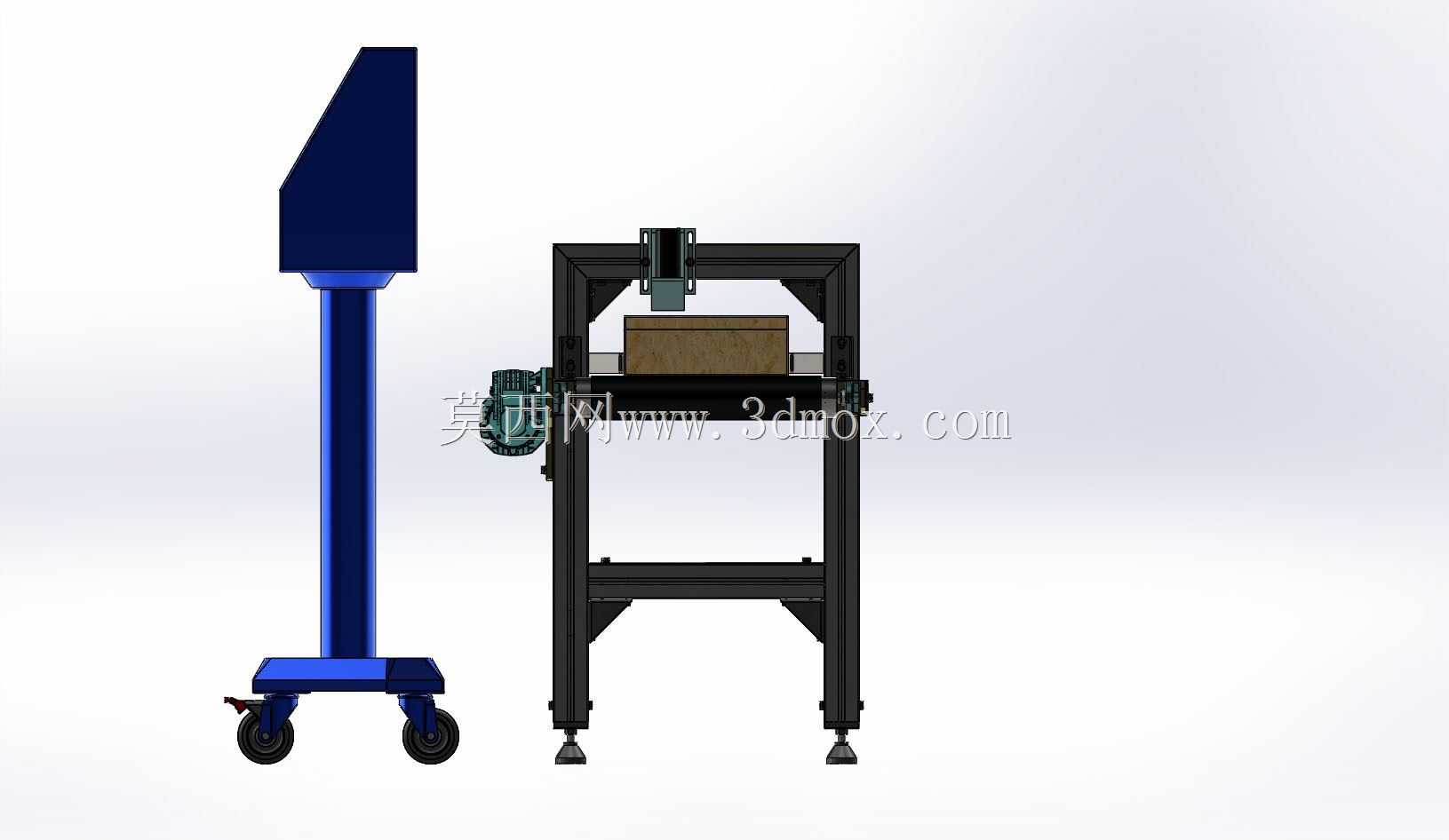

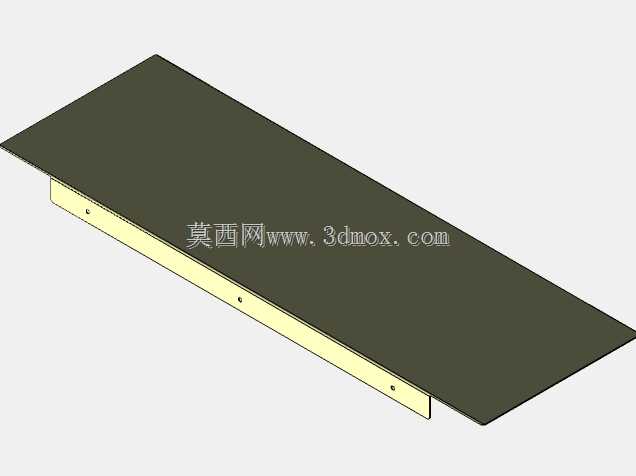

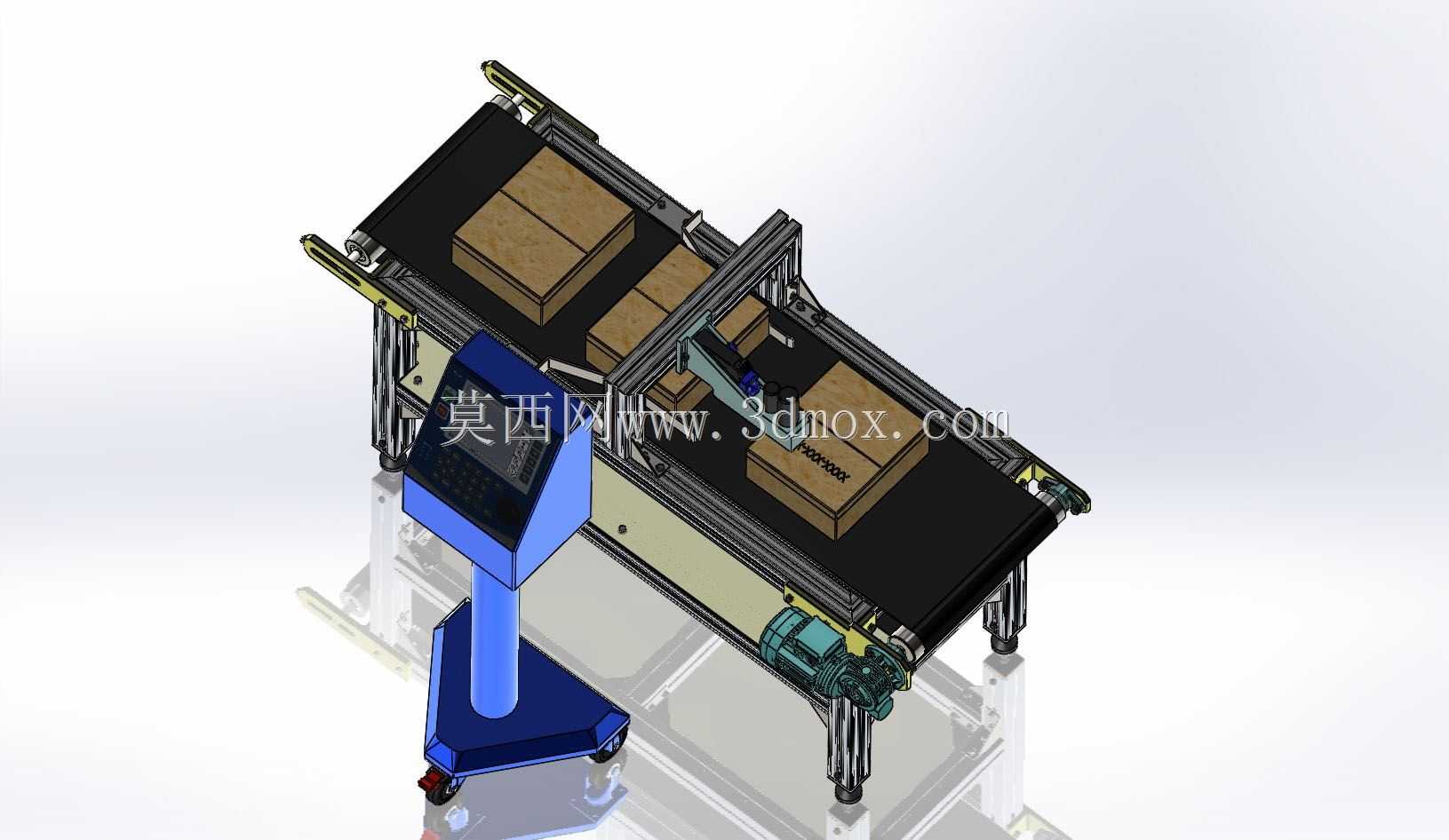

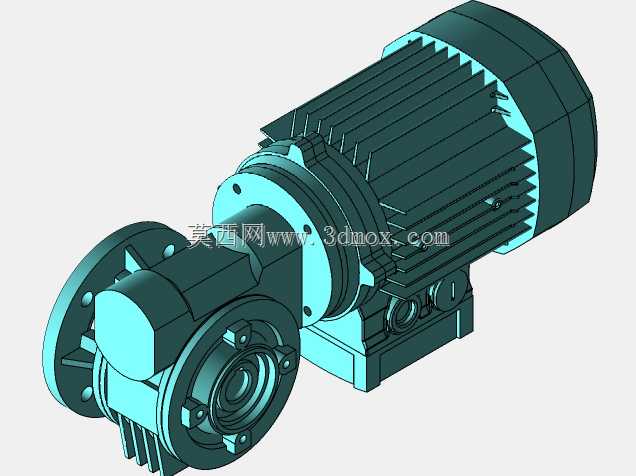

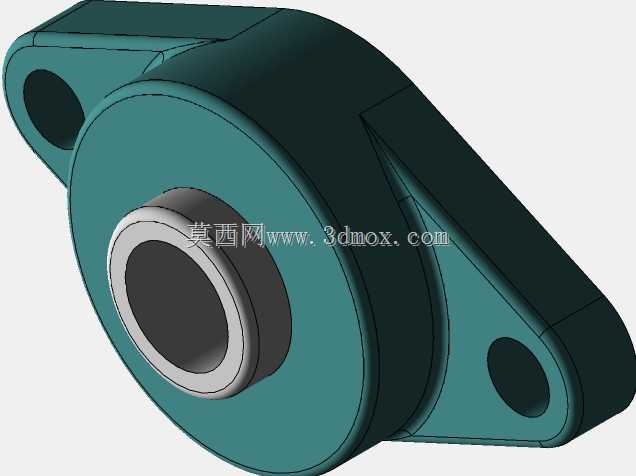

　　外形尺寸与安装边界方面，这套装置的主线体有效输送宽度为200mm，线体总长度为1200mm，机架主体高度为750mm，加上上方检测支架的总高度为1200mm，安装时只需要预留长1400mm、宽600mm的地面空间即可，侧边的不良品出口位置需要预留至少300mm的空间放置收集箱；线体的驱动电机安装在主动辊端的侧下方，不会占用线体上下方的操作空间，电机的接线口朝向机架内侧，能避免车间作业时物料剐蹭线缆；所有运动部件的外侧都没有突出的尖锐结构，皮带的侧边与机架型材的间隙控制在3mm以内，不会出现衣物、手套卷入的安全隐患，符合车间作业的安全防护要求。另外线体下层预留了置物平台，可放置检测单元的控制器、电源模块等电气元件，不需要额外配置电气安装柜，进一步压缩了装置的整体占用空间，适合空间紧凑的中小型生产车间使用。
