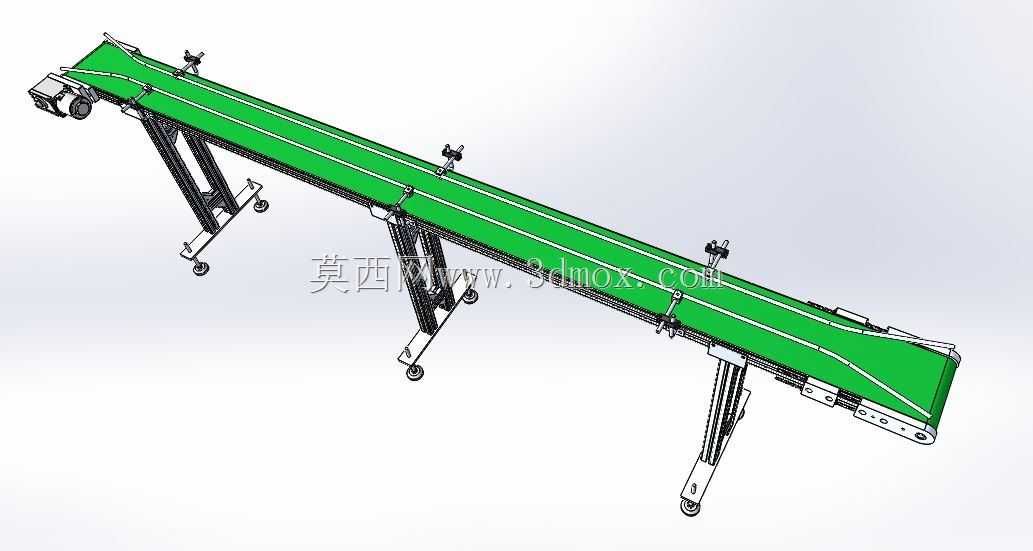

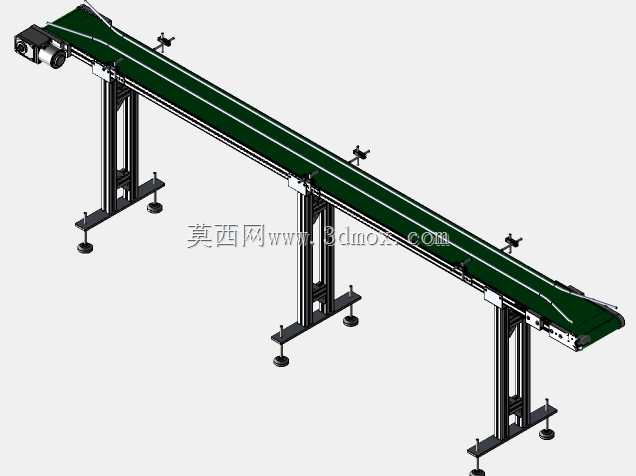

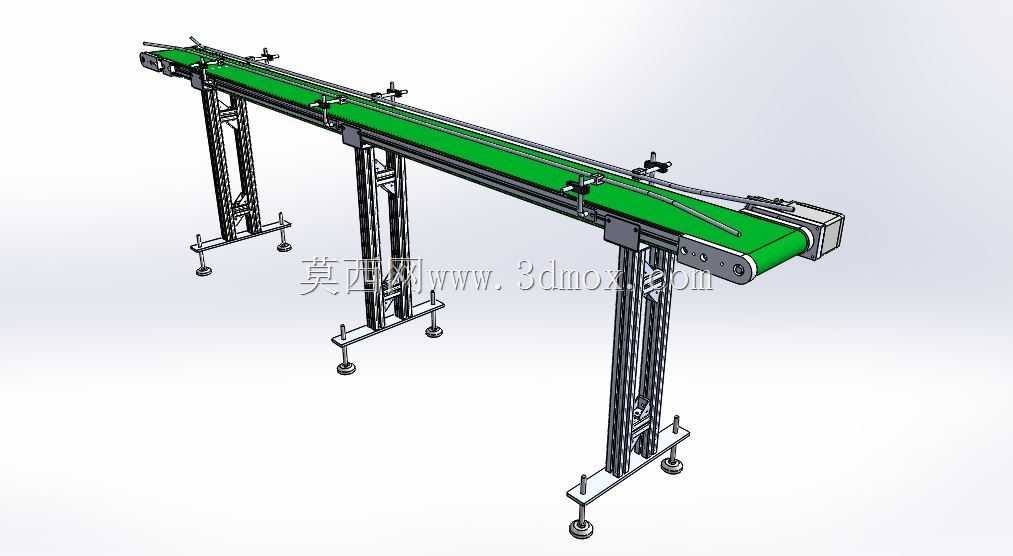

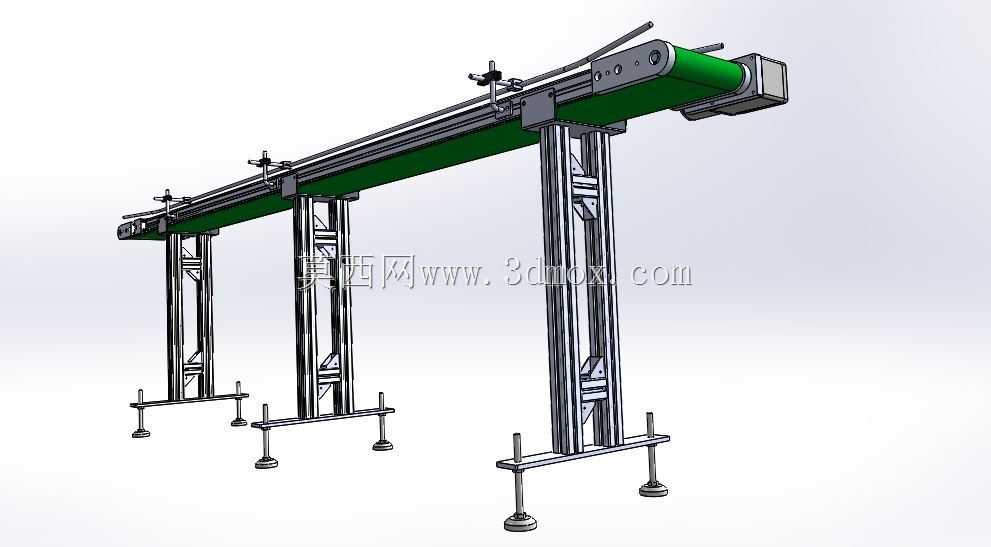

可移动倾斜式皮带输送设备三维结构

　　在轻工包装、电子零部件组装、食品分装、仓储分拣等多类生产场景中，不同工位间存在高度差的物料转运需求十分普遍，常规水平皮带机无法适配高低工位的衔接，固定倾角的输送设备又难以适配现场多变的工位高度差，这款带移动脚轮的倾斜式皮带输送结构，正是针对这类柔性生产场景做的结构优化。从实际使用场景来看，这类输送设备常布置在包装机出料口与分拣工作台之间、注塑机下料口与周转料箱之间，或是多层流水线的层间转接位置，用来输送规则形状的盒装、袋装零部件或成品，也可输送散状的小型塑料件、五金件，输送过程中皮带表面的防滑结构能避免倾角状态下物料出现下滑偏移，保证物料输送节拍稳定。

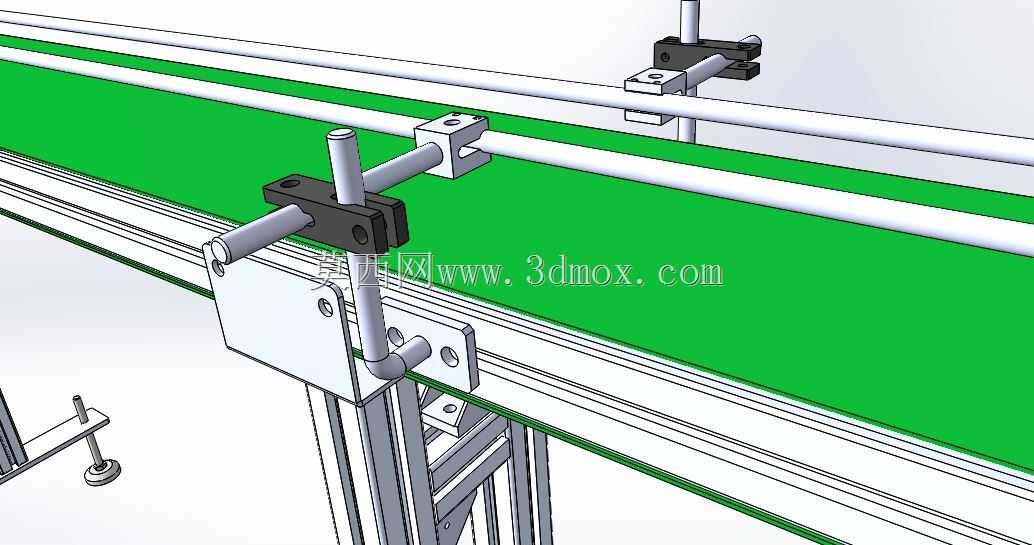

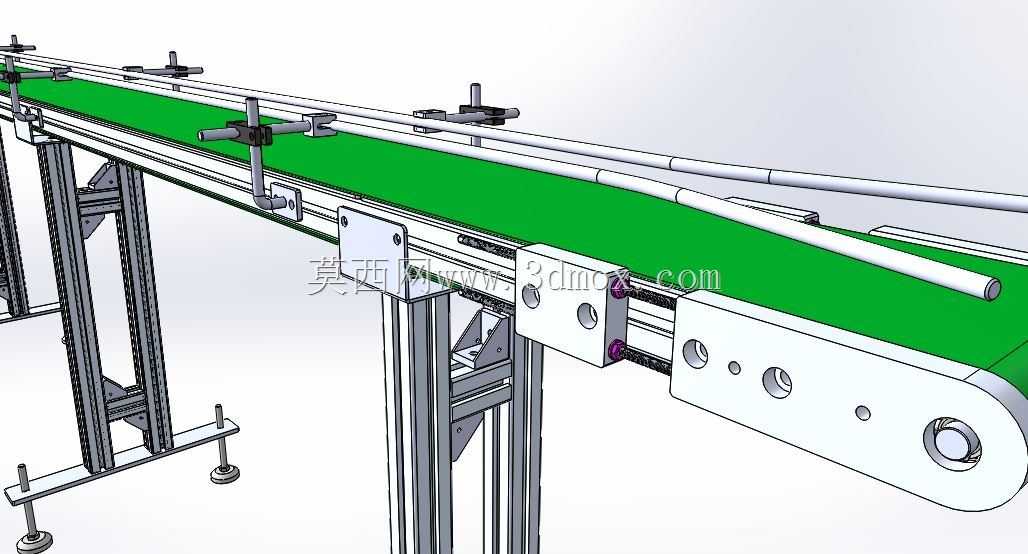

　　从功能特性来看，该输送结构的支架采用分段可调节设计，每段支腿都配置了可锁止的万向脚轮，一方面可以根据现场工位的实际高度差，调整支腿的伸出长度来改变整体输送倾角，适配0到25度范围内的倾斜输送需求，另一方面脚轮配置让整台设备不需要额外吊装，两名操作人员即可推动移位，快速切换作业点位，适配小批量多批次的柔性生产布局调整。皮带两侧配置了可调节的导向挡条，挡条通过快拆式夹座固定在机架侧边，可根据输送物料的宽度调整挡条间距，避免物料在输送过程中从皮带侧边滑落，挡条采用高分子耐磨材质，长期与物料接触也不会产生刮屑，适配对洁净度有一定要求的生产场景。驱动端布置在设备的高位侧，采用减速电机直接驱动主动辊的结构，传动路径短，传动效率高，低位侧配置了张紧调节结构，通过调整从动辊的前后位置来控制皮带张紧度，避免长期运行后皮带松弛出现打滑、跑偏问题，张紧结构的调节余量充足，可适配皮带长期拉伸后的张紧补偿需求，减少日常维护的调整频次。

　　从设计思路层面，整个机架采用工业铝型材搭配钣金折弯件拼接的结构，铝型材的槽道可方便后期加装传感器、扫码枪、挡停机构等附属配件，不需要额外焊接支架，用户可根据自身生产需求快速拓展功能。支腿部分采用方管套接的结构，内管与外管之间配置了锁紧旋钮，调整高度时不需要额外工具，松开旋钮即可滑动调整到目标高度后锁紧，操作门槛低，现场一线操作人员即可快速完成参数调整。皮带下方每隔300mm配置了一组托辊，托辊采用包胶处理，既能支撑皮带避免重载下皮带下垂，也能减少皮带运行过程中的摩擦噪音，让设备运行更平稳。设备的两端都做了圆弧过渡的接料、出料结构，低位端的接料段做了水平延伸段，方便人工或上游设备放料，高位端的出料段也做了短距离水平段，让物料出料时更平稳，不会因为惯性直接抛落，避免物料磕碰损伤。

　　从安装边界来看，该输送结构的整体长度为3m，宽度方向的最大尺寸包含支腿外沿在内约650mm，皮带有效输送宽度为400mm，支腿调整到最低位置时整体高度约700mm，调整到最高位置时高位端的出料高度可达1400mm，安装时只需要保证地面平整，将脚轮锁止后即可投入使用，不需要做地面预埋或螺栓固定，对安装场地的要求极低，既可以在固定生产线上长期使用，也可以在临时作业点作为移动输送设备使用。设备的驱动电机接线采用快插式航空插头，移位时不需要重新做接线调试，插电即可运行，进一步提升了设备的转场使用效率。在结构细节上，所有转动部件都配置了防护端盖，避免运行过程中衣物、工具卷入转动副，符合生产现场的安全规范，机架表面没有尖锐外凸的棱角，所有拼接位置都做了倒角处理，避免操作人员移位或调整时被划伤。
