深沟球滚动轴承6000型结构三维数模

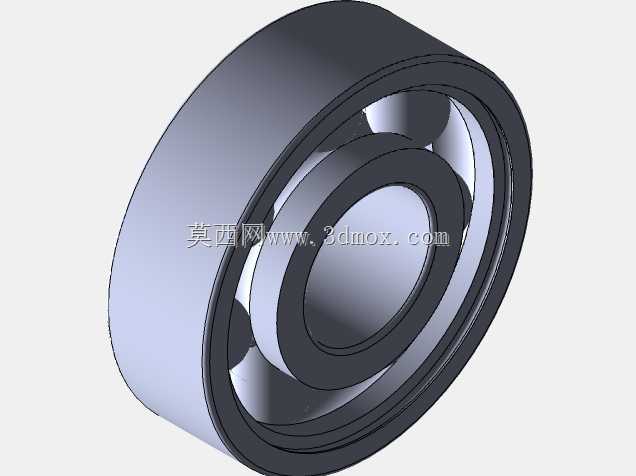

　　做传动结构设计快十二年，经手的支承类零件选型里，6000系列深沟球轴承是用得最频繁的品类之一，这次做的这个数模，完全是按照实际量产的尺寸公差来建的，没有做简化处理，不管是拿来做装配干涉检查，还是做运动仿真，都能直接用。先从实际应用场景说，这类轴承的适配场景特别广，小到家用风扇的电机端盖、电动自行车的轮轴支承，大到普通输送机的托辊、小型减速机的输入输出轴、普通机床的轻载进给轴，甚至很多办公设备比如打印机的走纸辊、碎纸机的刀辊，都能看到它的身影，核心原因就是它的结构足够简单，径向承载能力稳定，同时能承受一定量的双向轴向载荷，对安装座的加工公差要求没有角接触轴承那么苛刻，日常维护也方便，是轻载旋转支承场景里性价比最高的选择。

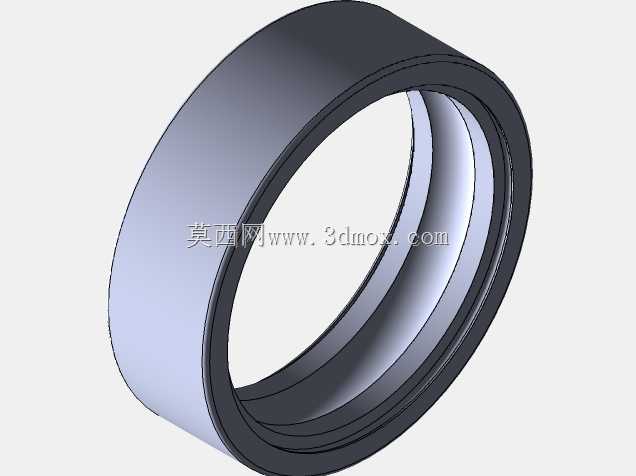

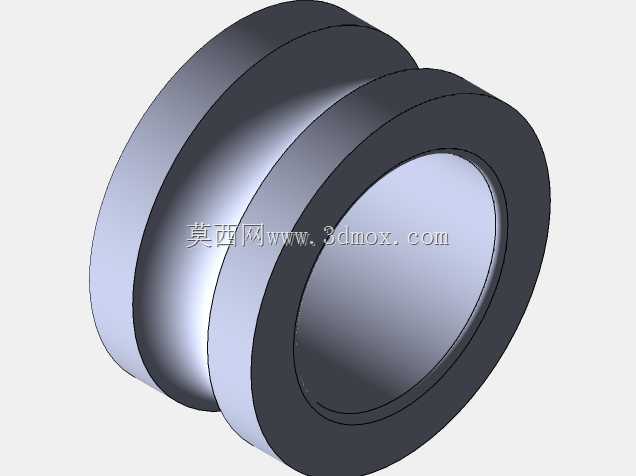

　　再说到设计思路，建模的时候我特意把每个零件都拆分开做了，内圈、外圈、滚动体、保持架四个核心部件全是独立实体，没有做布尔合并，方便后续做装配体的爆炸视图，也方便工程师根据自己的需求改保持架的材质或者滚动体的数量。内圈的滚道曲率是按照标准深沟球的滚道曲率系数取的，和滚动体的接触角控制在标准范围内，不会出现建模时滚道过窄卡滞钢球，或者滚道过旷导致轴向窜动超标的问题；外圈的外径公差是按照基轴制的配合公差来做的，和安装轴承座的孔配合时，能直接参考公差带选配合等级，不用再反复核对尺寸。保持架用的是浪形冲压保持架的结构，这也是6000系列轴承最常用的保持架形式，兜孔的间隙留的是标准的活动间隙，钢球在兜孔里能自由转动，不会出现卡滞的情况，建模的时候特意把保持架的铆接位置也做出来了，和实际量产的零件结构完全一致，不是那种简化的环形架子。

　　说到外形尺寸和安装边界，这个6000型轴承的内径是10mm，外径26mm，宽度8mm，这些都是标准的公制轴承尺寸，安装的时候，轴上的定位轴肩高度不能超过内圈的倒角高度，不然装配的时候轴承没法贴紧轴肩定位，轴承座孔的挡肩高度也不能超过外圈的倒角尺寸，不然拆卸的时候拉马没法勾住外圈端面，这点我在建模的时候特意把内外圈的倒角尺寸做的和标准件完全一致，工程师在做周边结构设计的时候，直接参考数模上的倒角尺寸来定轴肩和孔挡肩的高度就行，不用再去翻机械设计手册核对倒角对应的安装尺寸。另外，轴承的密封结构这里我做的是开式的结构，没有加橡胶密封圈或者防尘盖，因为实际选型的时候，不同工况需要的密封形式不一样，有需要的工程师可以自己在这个基础上加双面密封或者单面密封的结构，不用重新建内外圈的基础模型。

　　从功能特性上来说，这个结构的轴承在正常润滑条件下，极限转速能满足大部分轻载高速的传动场景，因为是点接触的滚动摩擦，运转时的摩擦阻力比滑动轴承小很多，启动扭矩也低，不需要复杂的润滑回路，普通的脂润滑就能满足长时间运转的需求，只要工作环境没有大的冲击载荷、没有大量的硬质粉尘进入滚道，使用寿命能达到很长的时间。建模的时候我也考虑到了做有限元分析的需求，所有的曲面都是连续的，没有碎面、没有重叠面，导入到仿真软件里划分网格的时候不会出现网格畸变的问题，不管是做接触应力分析，还是做额定动载荷的校核，都能直接用这个数模来做，不用再做几何修复。

　　很多刚入行的工程师做轴承选型的时候，容易忽略安装时的同轴度要求，其实这类深沟球轴承虽然对安装误差有一定的容忍度，但如果轴和轴承座孔的同轴度偏差太大，还是会导致钢球受力不均，局部滚道过早磨损，所以在做周边结构设计的时候，轴承安装位的同轴度公差最好控制在0.02mm以内，这点在数模里我也留了对应的基准参考，把内圈的内孔和外圈的外圆的同轴度基准做了标注参考，方便工程师在出工程图的时候直接引用基准。另外，这个轴承的轴向定位方式，一般内圈用轴用弹性挡圈或者圆螺母锁紧，外圈用孔用弹性挡圈或者端盖压紧，数模上内外圈上对应的挡圈槽位置我没有做，因为不同的设计里挡圈的选型不一样，留着基础的圆柱面反而方便工程师根据自己选的挡圈标准来开槽，不会出现槽尺寸和挡圈不匹配的问题。

　　平时做设备设计的时候，很多人喜欢直接调标准件库的模型，但不少标准件库的轴承模型要么是简化的，尺寸有偏差，要么是把所有零件合并成一个整体，没法做运动仿真，也没法看内部的结构细节，这个数模是完全按照实际零件的结构1:1绘制的，每个零件的尺寸都经过核对，和市面上能买到的量产6000轴承完全互换，不管是做教学演示用的结构拆解，还是做实际设备的装配设计，都能满足使用需求。
