塔帕斯物料输送提升电梯结构设计

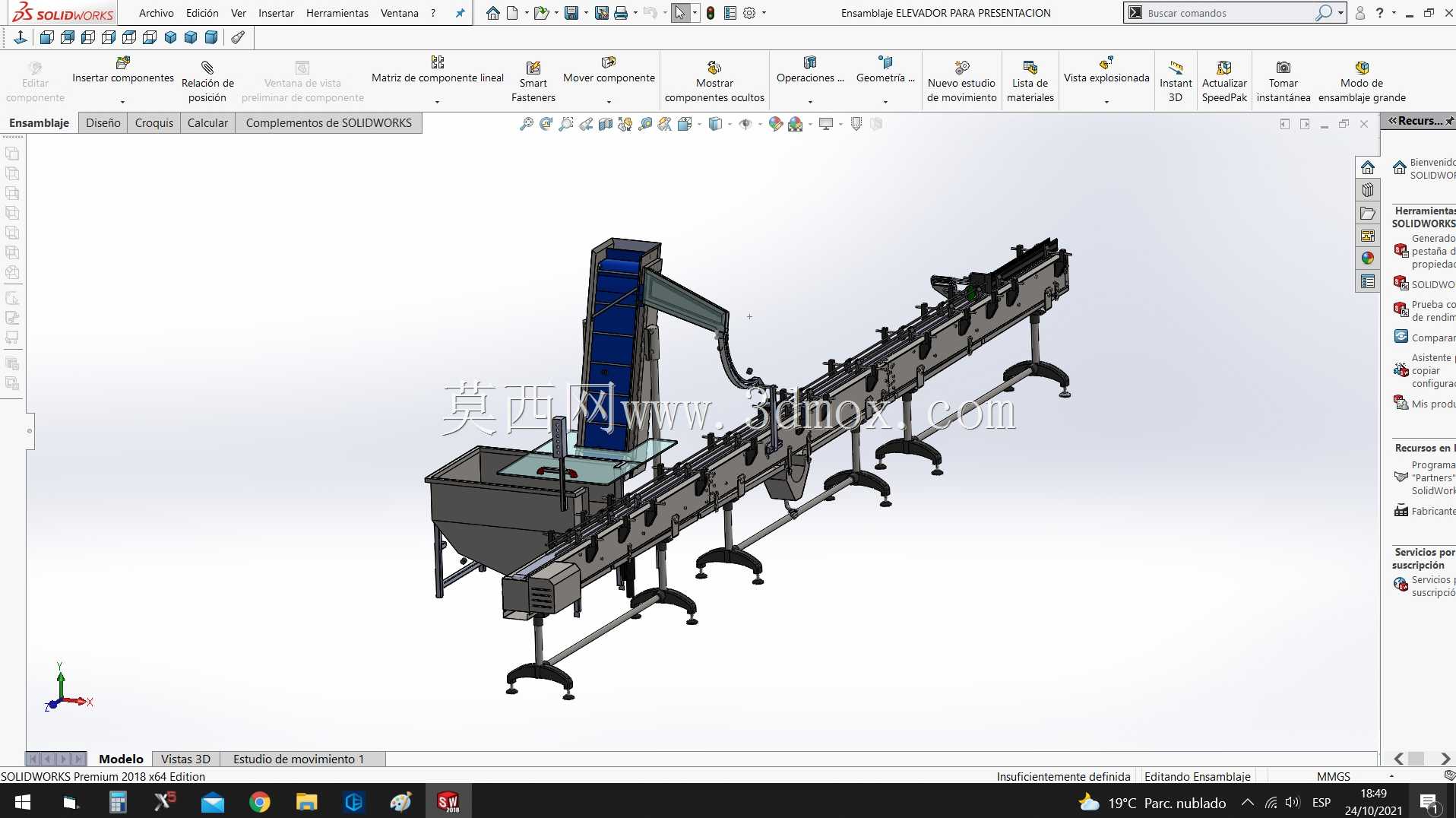

　　在食品加工、包装分拣、轻工制造等连续生产场景中，不同高度工位间的物料转运一直是产线布局里容易被忽略却直接影响整线节拍的环节，这套塔帕斯电梯本质是集成在长距离输送线中段的垂直提升接驳单元，主要解决平面输送线与高位操作工位、上层输送回路之间的小件物料平稳转接需求，避免人工搬运带来的节拍波动与操作风险。从结构组成来看，设备主体分为水平输送段与垂直提升段两个核心部分，水平段采用多支脚可调支撑结构，每个支撑脚都带防滑减震垫与高度调节螺杆，安装时可根据车间地面平整度逐一调整支脚高度，保证输送段整体水平度偏差控制在允许范围内，避免输送过程中物料出现偏斜、卡滞问题；输送段的导轨采用轻量化型材拼接，侧边设置导向挡边，可适配规则盒装、

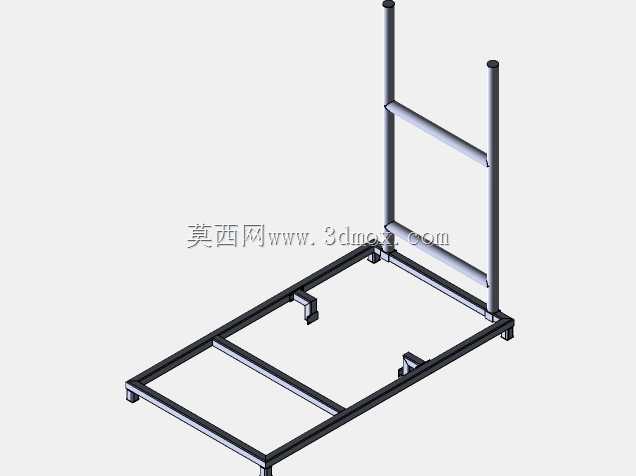

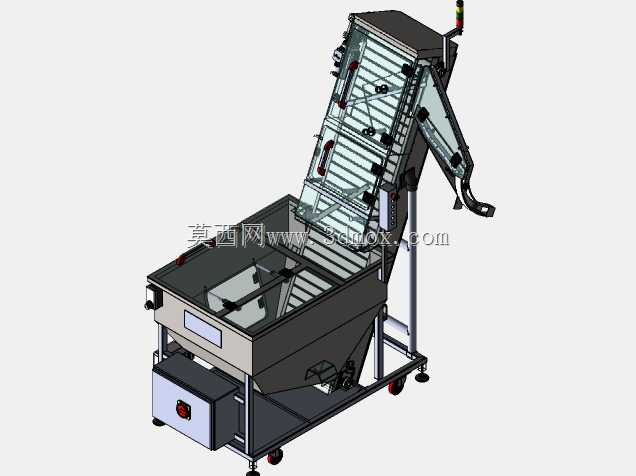

　　袋装小件物料的输送，输送面的运行速度可根据前后端产线的节拍做匹配调整，保证物料转接时不会出现堆积。垂直提升段采用立柱式框架结构，提升臂与水平输送段的接驳位置做了导向过渡设计，物料从水平段输送至接驳位后，提升机构会平稳承接物料，沿立柱导轨做垂直方向的升降运动，将物料输送至预设高度后再转接至对应工位或上层输送线；提升段的外侧设置半封闭防护挡板，既可以避免提升过程中物料滑落，也能减少车间粉尘落入提升传动机构内部，降低日常维护的频次。设计阶段首先考虑的是设备与现有产线的适配性，水平输送段的长度可根据车间实际布局做分段拼接，支脚的安装位置预留了足够的调节余量，不需要对车间地面做额外的预埋处理，降低现场安装的施工成本；

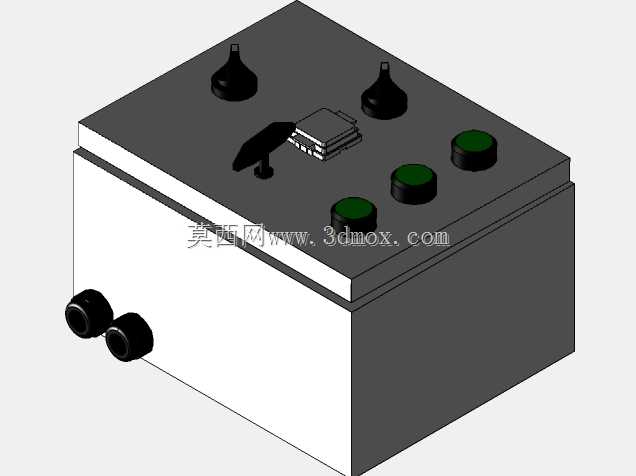

　　垂直提升段的提升行程可根据实际工位高度差做定制调整，提升机构的承载能力针对常规小件物料的重量做了冗余设计，日常运行时的启停加速度做了平缓化处理，避免物料在提升过程中出现倾倒、滑落。从安装边界来看，设备整体沿直线布局，水平段两侧预留的操作维护空间不小于三百毫米，方便日常对输送辊、传动链条做清洁与润滑；垂直提升段的顶部预留了检修空间，不需要额外搭建过高的检修平台，日常维护时站在地面即可完成大部分易损件的更换；设备的动力输入接口设置在水平段的侧下方，现场布线时可沿车间地面的线槽走线，避免管线与输送物料产生干涉。在实际应用中，这类提升接驳设备常布置在包装线的末端与装箱工位的衔接处，或是多层分拣线的层间转接位置，相比独立布置的通用提升机，

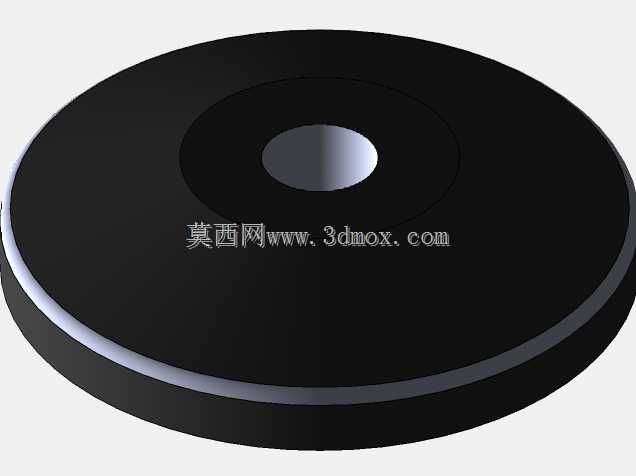

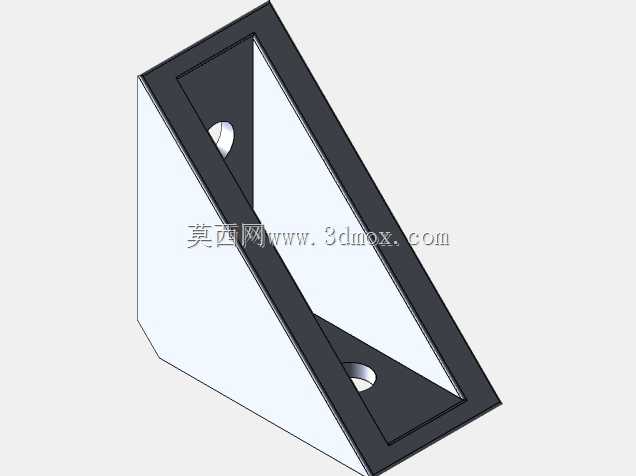

　　这种与输送线集成设计的结构不需要额外设置物料转接的过渡机构，整体占地面积更小，转接过程中的物料对位精度更高，不会出现通用提升机常见的物料对位偏差、卡料问题；同时设备的传动部件都做了内置式设计，外露的运动部件都加装了防护结构，符合车间生产的安全规范，操作人员在设备周边作业时不会误触运动部件。结构建模过程中对各个拼接节点的连接强度做了校核，型材拼接处采用角件加螺栓的连接方式，既保证框架整体的刚性，也方便后续根据产线调整需求做局部拆装改造；支撑脚的底部采用防滑橡胶材质，即使设备运行过程中存在轻微振动，也不会出现位置偏移，不需要频繁做位置校准。
