工业输送类倾斜式升降接驳设备结构

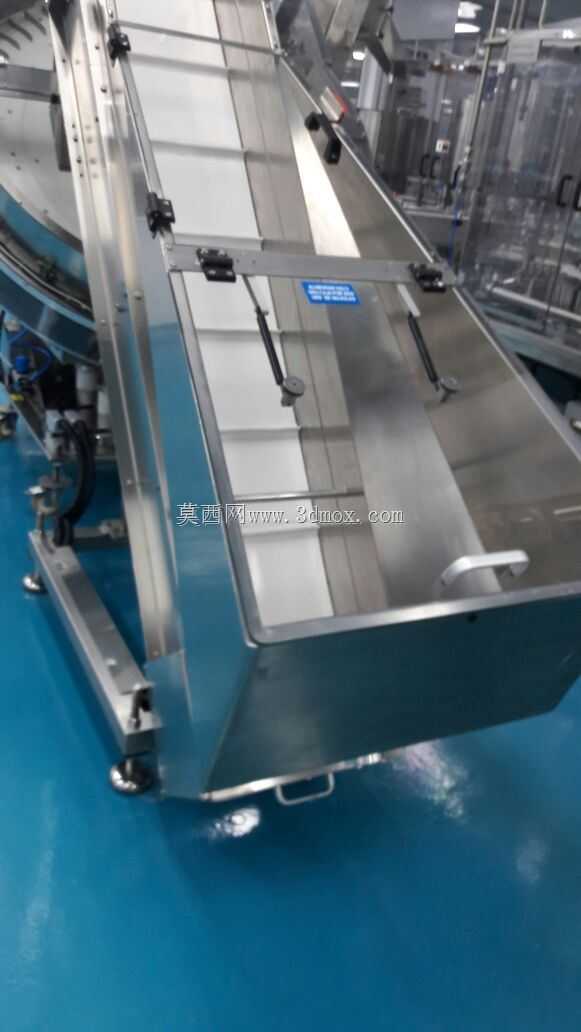

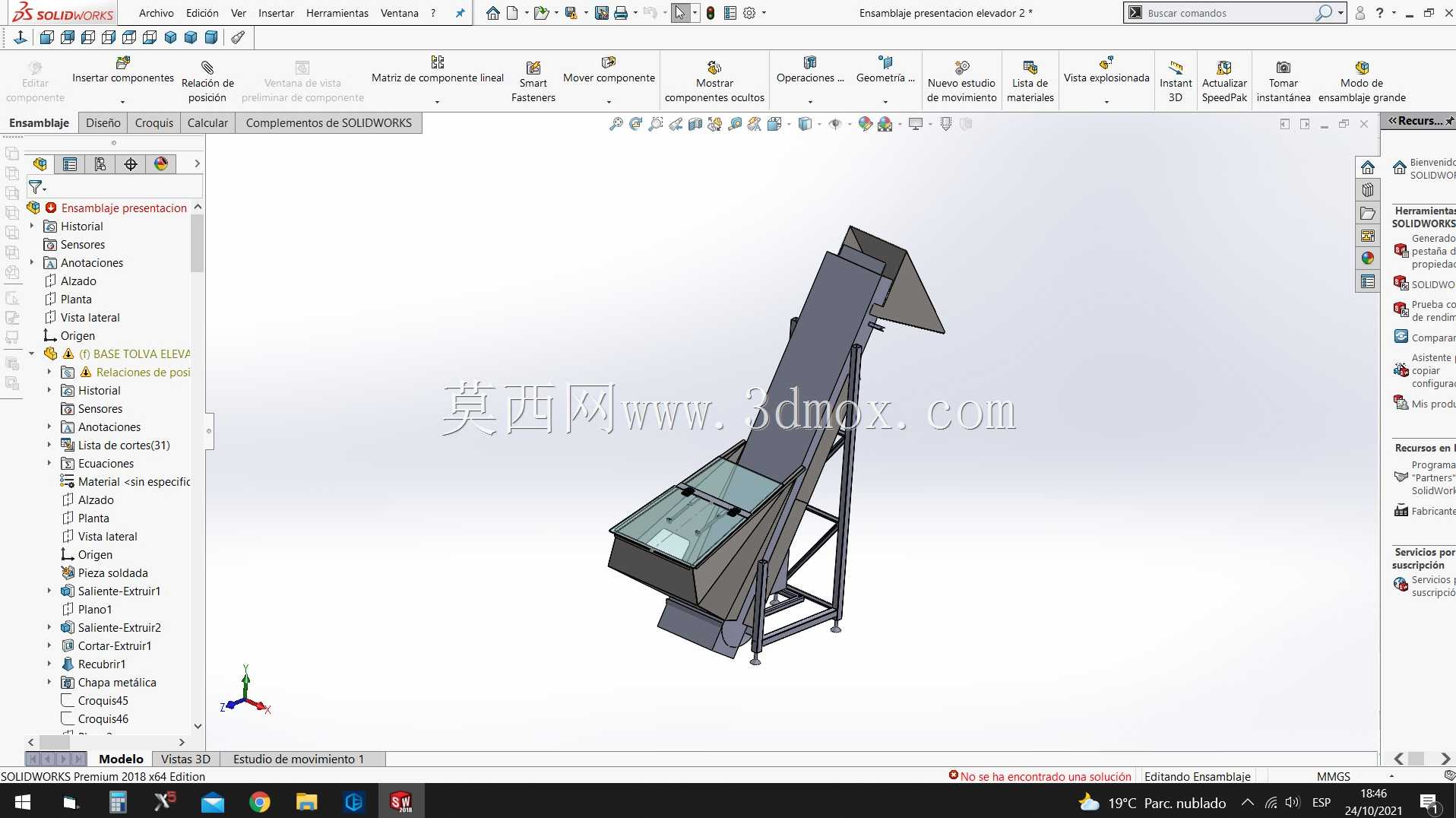

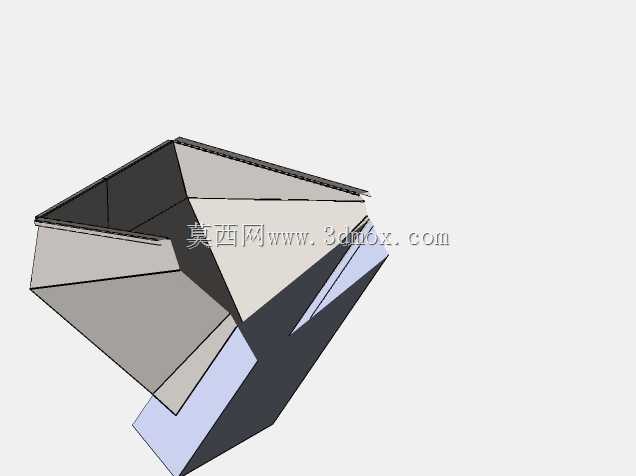

　　在食品加工、医药包装、日化产品组装这类连续生产的车间场景里，不同高度工位之间的物料转运一直是产线布局里需要重点考量的环节，这类倾斜式升降接驳结构，主要承担的就是高低差工位之间的平稳过渡输送任务，避免人工搬运带来的效率损耗与磕碰风险。从实际使用场景来看，这类设备常对接前端理料盘出料端与后端包装机进料工位，或是衔接不同楼层的输送线体，在日化灌装车间里，它可以将完成灌装的瓶体从下层灌装工位平稳输送到上层封盖工位，在食品烘焙产线里，也能将冷却完成的烘焙制品从冷却线转运到包装线的高位进料端，适配的物料涵盖规整盒装、瓶装、袋装产品，只要底部支撑面平整，都能实现平稳输送。

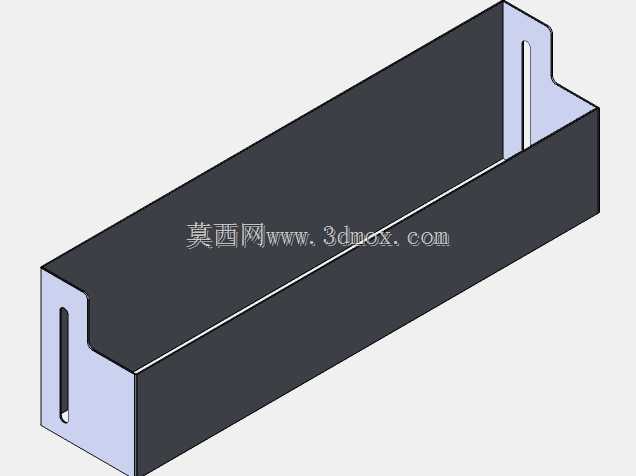

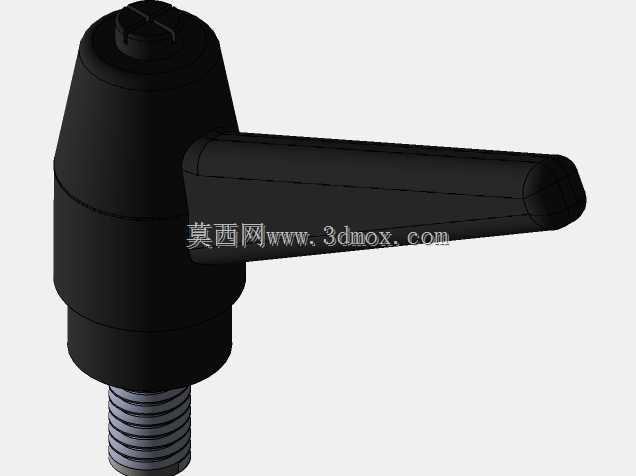

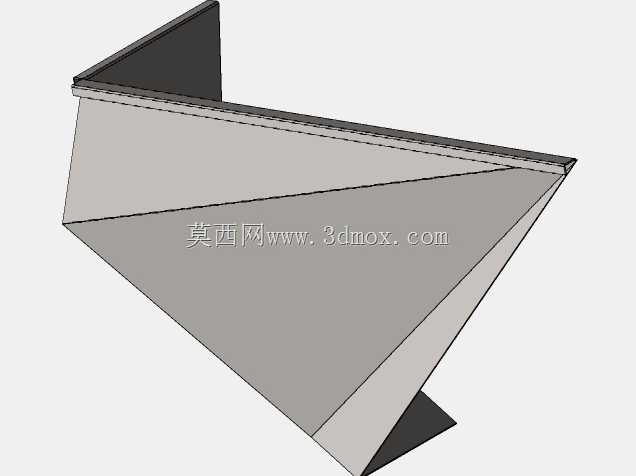

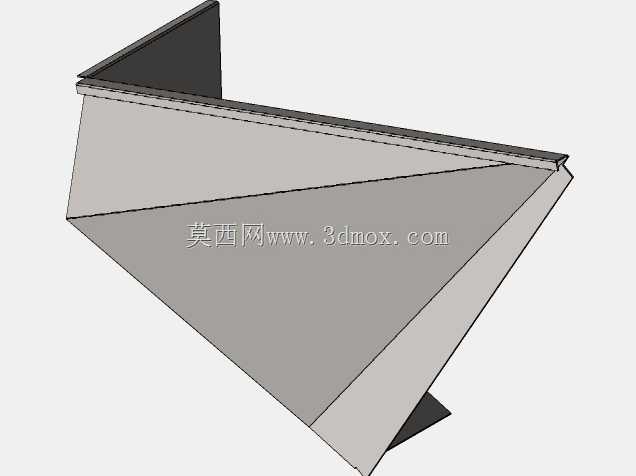

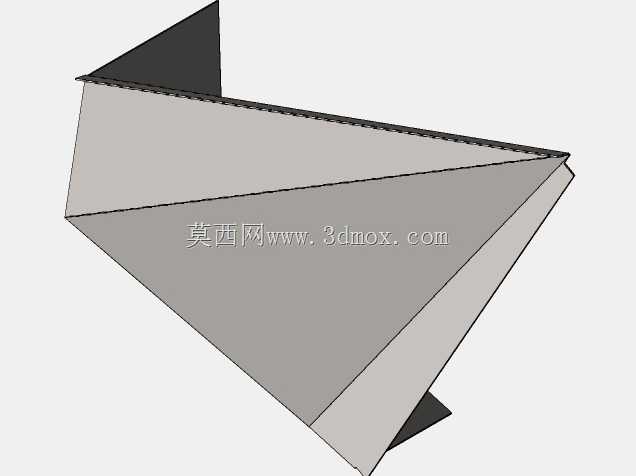

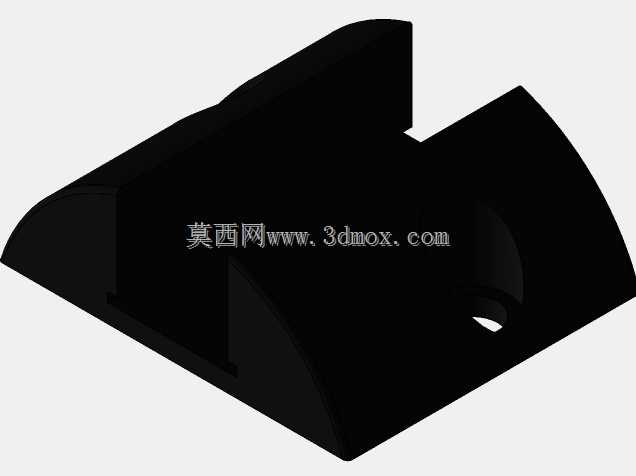

　　从功能特性来看，该结构采用全不锈钢主体框架设计，接触物料的输送面做了镜面抛光处理，避免物料残留与锈蚀风险，完全符合食品、医药类生产场景的卫生要求。输送面的倾斜角度可根据实际工位高度差做调整，调整范围覆盖15度到35度区间，适配多数常规产线的高低差需求。两侧设置的可调节挡料结构，能根据输送物料的宽度灵活调整挡边间距，避免物料在倾斜输送过程中发生侧滑掉落，挡料条采用耐磨高分子材质，长期与物料接触也不会产生刮屑污染。框架底部配置的可调脚杯，可在安装时对设备整体水平度做微调，抵消地面不平整带来的安装偏差，脚杯的调节行程达到50mm，能适配多数车间的地面工况。

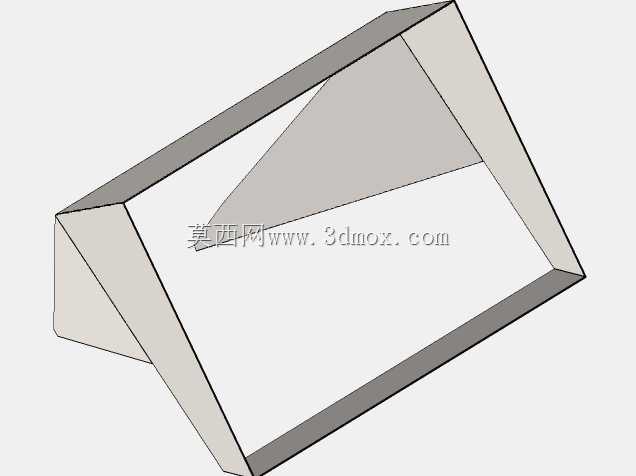

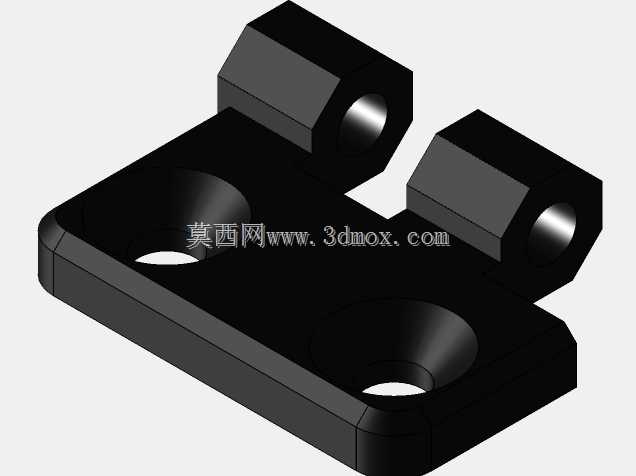

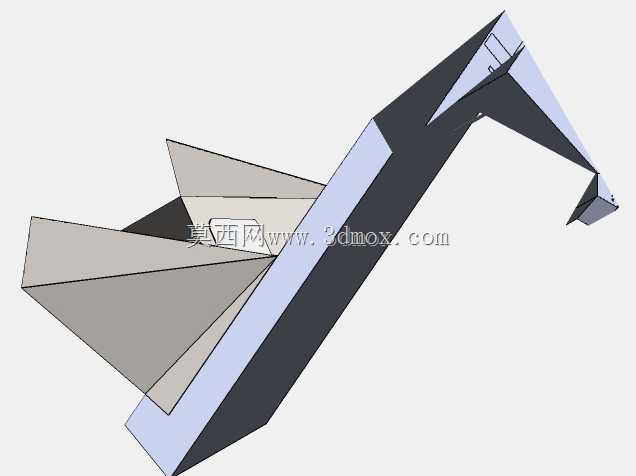

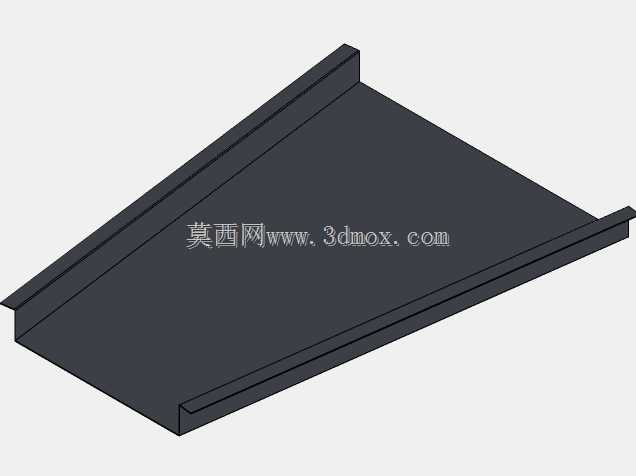

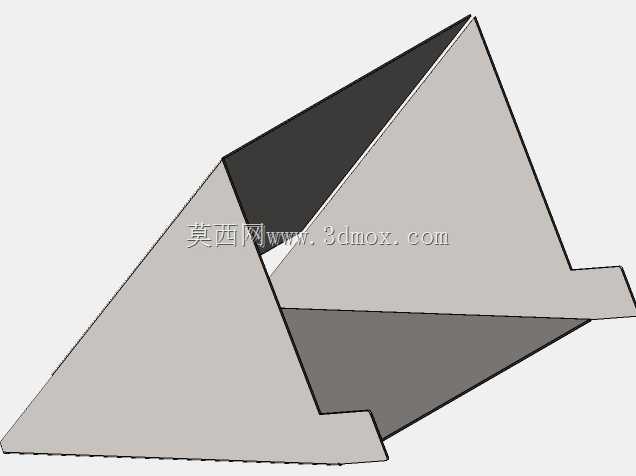

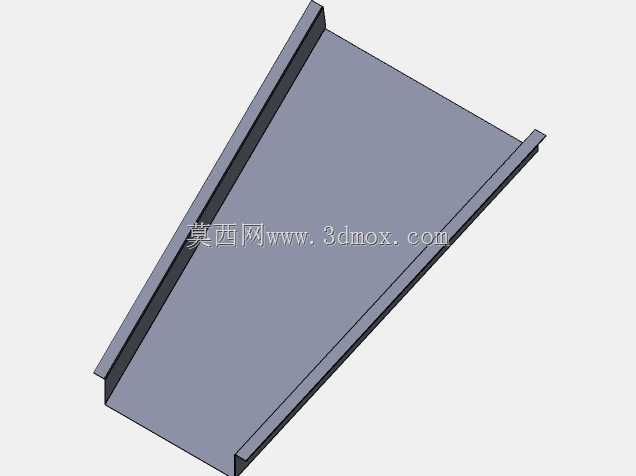

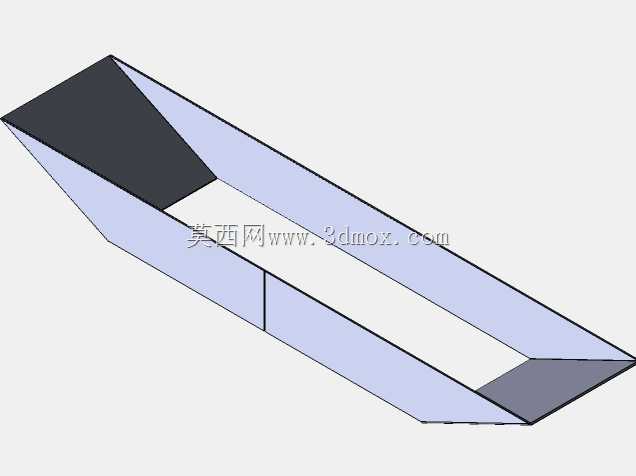

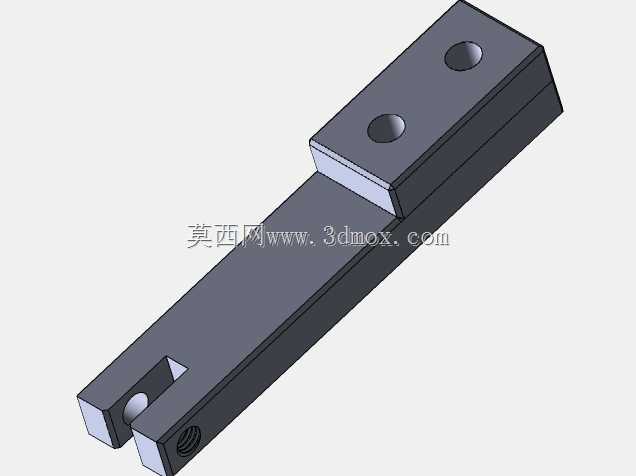

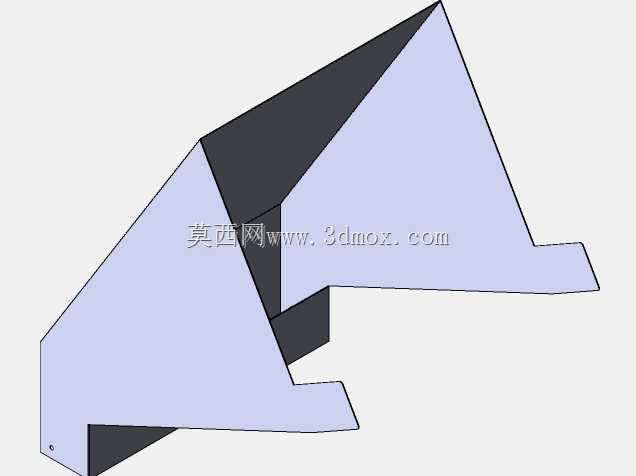

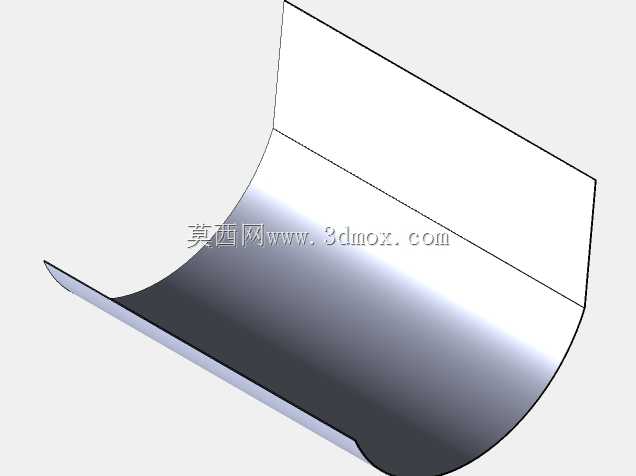

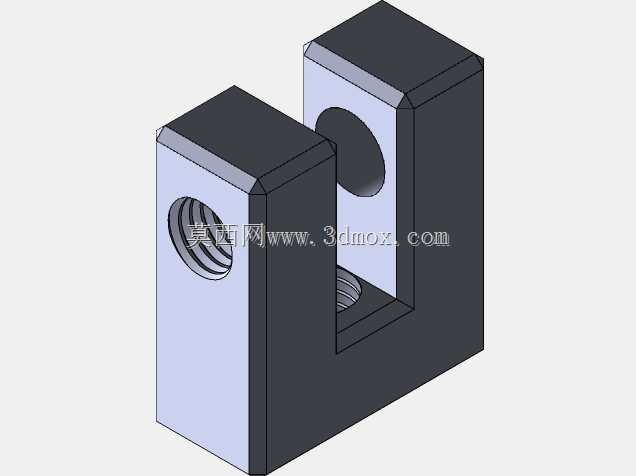

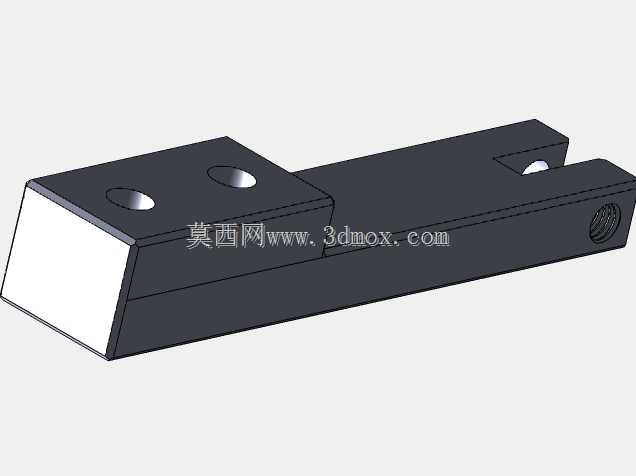

　　从设计思路层面拆解，该结构优先考虑了输送过程的平稳性，框架主体采用折弯成型的不锈钢方管焊接而成，焊接位置做了满焊后打磨抛光处理，既保证了整体结构的刚性，避免长期运行出现框架形变，也满足洁净场景的清洁要求。输送面采用分段式不锈钢板拼接，每段板件之间的拼接缝隙控制在0.2mm以内，避免细小物料卡入缝隙造成输送卡顿。倾斜段的支撑结构采用斜撑加强设计，在设备满载运行时，框架的形变量控制在0.1mm/m以内，不会因为长期承重出现倾斜角度偏移。两侧的导向滑轨采用嵌入式安装，输送面的运行轨迹全程被滑轨约束，不会出现跑偏现象。驱动端的安装位置预留了张紧调节空间，后期维护时可快速调整传动件的张紧度，无需拆解主体框架。

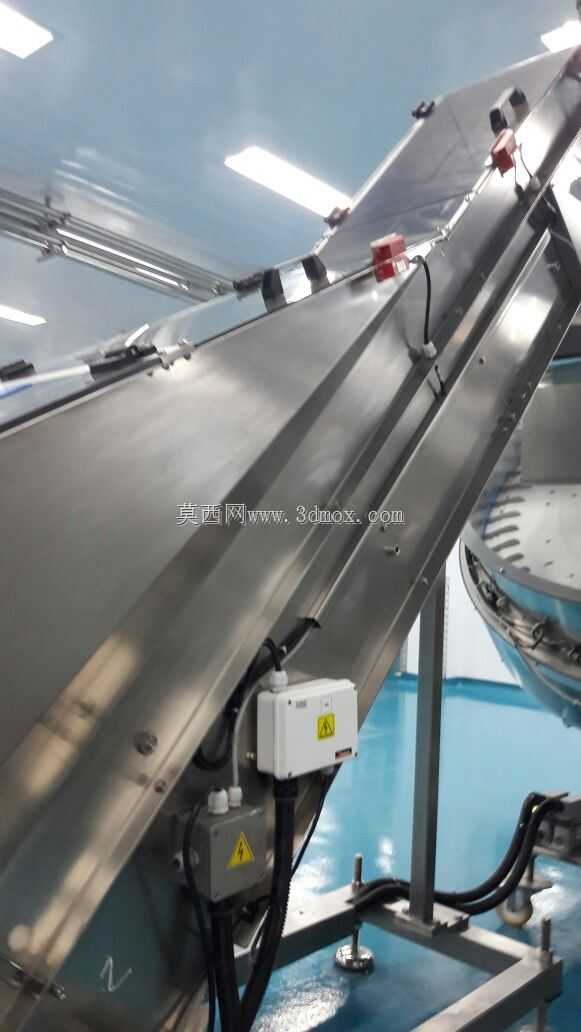

　　关于外形尺寸与安装边界，该设备的主体长度可根据实际输送距离做模块化拼接，单段标准段长度为1200mm，宽度可选择400mm、600mm、800mm三种常规规格，对应不同的物料输送通量需求。设备的最低安装高度为300mm，最高抬升端高度可根据倾斜角度与输送长度调整，常规配置下最高抬升高度可达1200mm。安装时需要预留的侧边维护空间不小于200mm，方便后期对传动部件、挡料结构做调整维护，设备底部的脚杯安装固定时，需要保证安装地面的平面度公差不大于2mm/m，避免设备运行时出现共振异响。进料端与前端设备的对接间隙控制在5mm以内，出料端与后端设备的对接落差不大于2mm，才能保证物料过渡时不会出现卡滞。另外在电气安装边界上，驱动电机的接线端预留在设备侧面下部，需要预留100mm的接线操作空间，避免线缆弯折过度影响使用寿命。

　　在实际选型适配时，需要根据输送物料的单重、输送通量来确认驱动功率的配置，常规配置下可承载单件重量5kg以内的物料，输送速度可在0.1m/s到0.5m/s之间无级调节，匹配不同产线的生产节拍。如果是输送带粘性的物料，还可以在输送面增加防粘涂层，或是更换为网带式输送面，不过当前这个结构的板式输送面更适合规整硬质物料的输送，运行时的噪音控制在60分贝以内，不会对车间生产环境造成噪音污染。
