3600cc容量工业储液容器结构设计

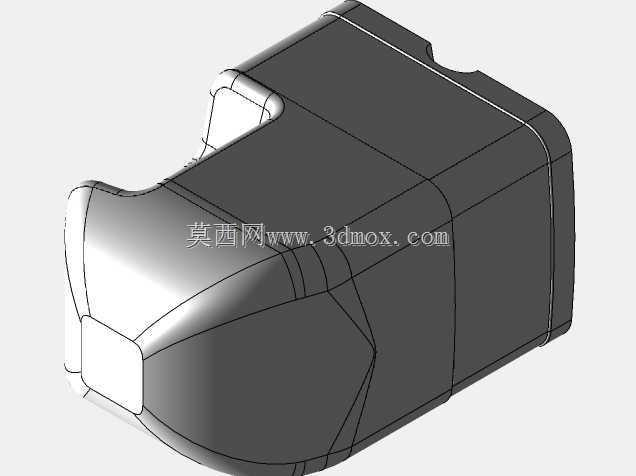

　　在工业流体输送、小型动力单元配套、检测设备试剂存储这类场景里，适配安装空间的定容量储液部件一直是结构选型里容易被忽略但直接影响系统稳定性的环节，这款3600cc容量的储液瓶，就是针对紧凑安装空间下的流体存储需求做的定向结构设计。先从安装边界说起，这款储液瓶的整体外形做了切角与弧面过渡结合的处理，不是常规的圆柱或者方正箱体结构，侧面的斜切轮廓是为了适配设备内部的斜向安装梁，避免和周边的线束固定座、阀件安装位产生干涉，瓶身主体的平直段预留了两个环形的箍带安装槽，槽深1.2mm，刚好适配常用的15mm宽不锈钢扎带，安装时不需要额外做定位治具，扎带卡入槽内就可以限制瓶体的轴向窜动，哪怕设备运行过程中有持续振动，瓶体也不会出现移位松脱的问题。

　　瓶口部分做了阶梯式的密封结构，最外侧是快插接头的配合止口，内径公差控制在H7级别，和常用的PU管快插接头可以实现过盈配合，中间层是O型圈的安装槽，槽的截面半径比配套的2.5mm线径O型圈大0.2mm，既可以保证O型圈安装后不会被挤压溢出，又能在瓶盖锁紧后提供足够的密封压缩量，最内侧的导流斜面做了15度的倾角，当瓶内液体剩余量较少时，液体会顺着斜面汇聚到瓶口的吸液管位置，避免出现吸空导致的下游设备断流问题。从功能特性来看，这款储液瓶的壁厚做了差异化设计，瓶身主体的壁厚是2.8mm，安装槽、瓶口配合位这些应力集中的区域，壁厚加厚到4mm，既可以保证整体的结构强度，在承受0.15MPa的内部静压时不会出现鼓胀变形，

　　又能尽可能控制整体的重量，满液状态下的整体重量控制在4.2kg以内，单人就可以完成拆装更换，不需要额外的吊装辅助。瓶身的转角位置全部做了R3以上的圆角过渡，没有尖锐的直角结构，一方面是注塑生产时可以避免应力集中导致的成型开裂，减少注塑过程中的缩痕、缺料问题，另一方面在设备内部安装维护时，也不会刮伤操作人员的手套或者周边的线束保护层。在实际应用场景里，这款储液瓶可以配套小型内燃动力单元的燃油存储、检测设备的校准试剂存储、自动化点胶设备的胶水存储、小型冷却循环系统的冷却液存储等多个场景，3600cc的容量刚好匹配单班次8小时的耗材消耗需求，不需要在设备运行过程中频繁开盖补液，减少因为开盖导致的液体污染、挥发问题。

　　设计过程中还特意考虑了液位观测的需求，瓶身一侧预留了平直的透明视窗安装位，视窗和瓶身采用超声波焊接固定，焊接筋的高度做了0.8mm的设计，焊接后可以达到IP67的密封等级，视窗表面可以丝印容量刻度，方便操作人员直观查看剩余液量，提前做好补液准备。瓶底部分做了三个均匀分布的支撑凸台，凸台高度2mm，当瓶体放置在工作台面时，瓶底和台面之间留有间隙，既可以避免瓶底和台面直接接触产生磨损，又能在瓶底出现意外渗漏时，液体可以顺着间隙流出，方便及时发现泄漏问题，不会积存在瓶底导致长期腐蚀。另外，瓶身的侧面还预留了一个M12的传感器安装孔，可以配套液位传感器使用，当液位低于设定阈值时，传感器可以输出信号给设备的控制系统，触发低液位报警，避免设备在无液状态下空转损坏。整个结构的设计没有多余的冗余特征，所有的外形轮廓、结构加强位、安装配合位都是围绕实际安装使用中的痛点做的针对性优化，既满足了注塑成型的工艺要求，又兼顾了安装维护的便捷性，和同容量的常规圆柱储液瓶相比，这款结构的空间利用率提升了18%左右，在紧凑的设备内部安装时，可以节省出近0.003立方米的安装空间，给周边的阀件、管路布置留出更多的调整余量。
