线性位移检测传感安装机架结构

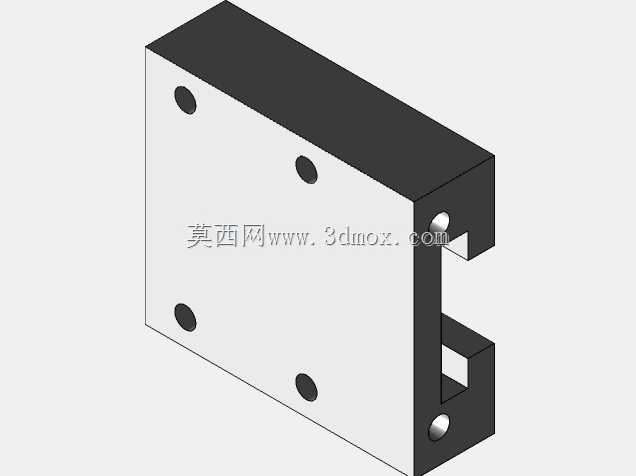

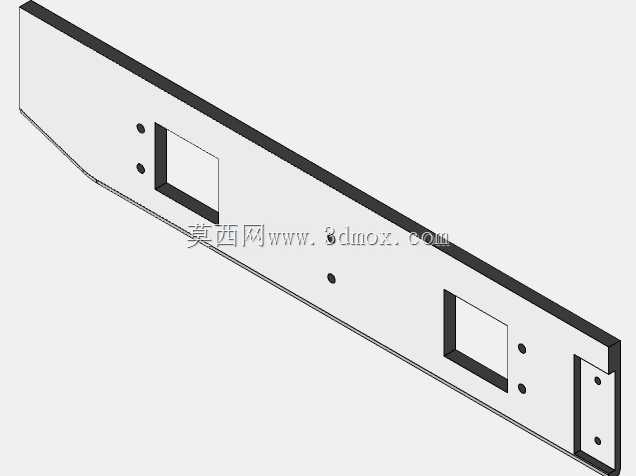

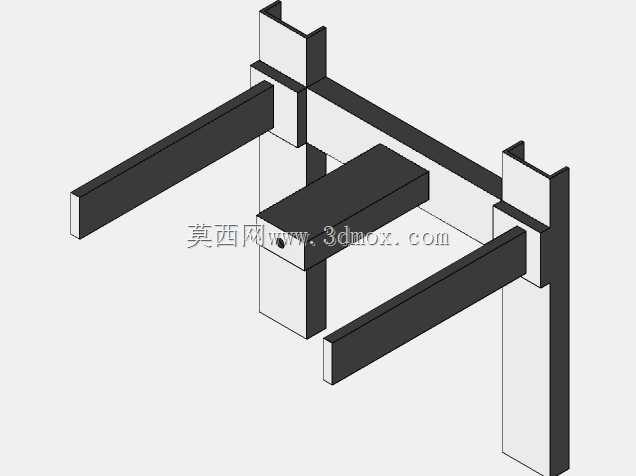

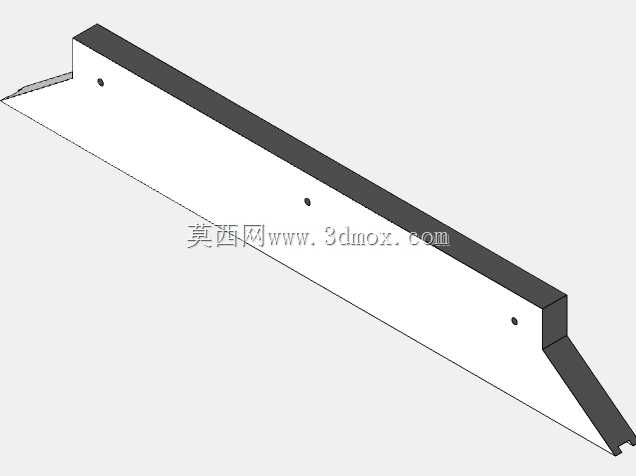

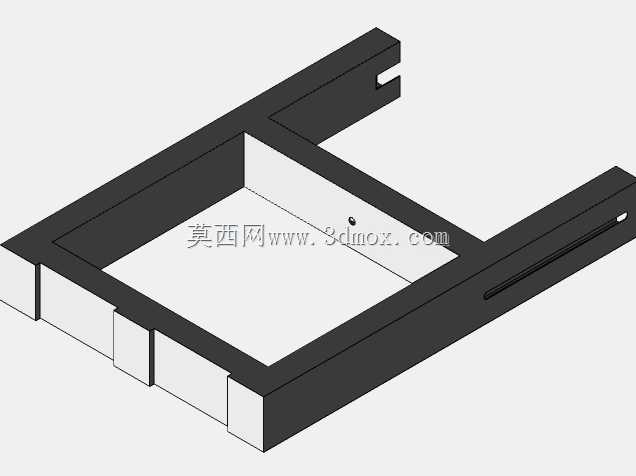

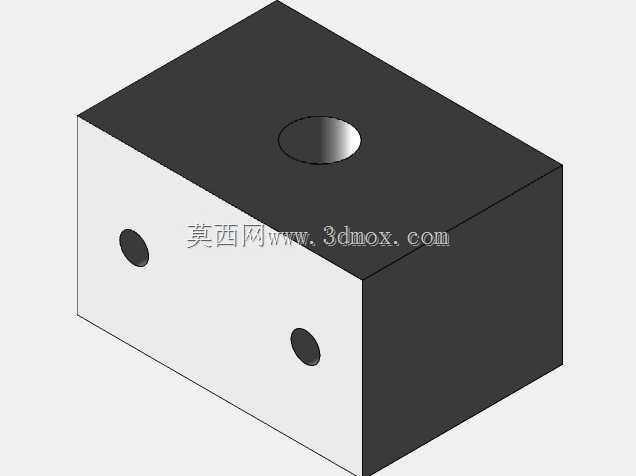

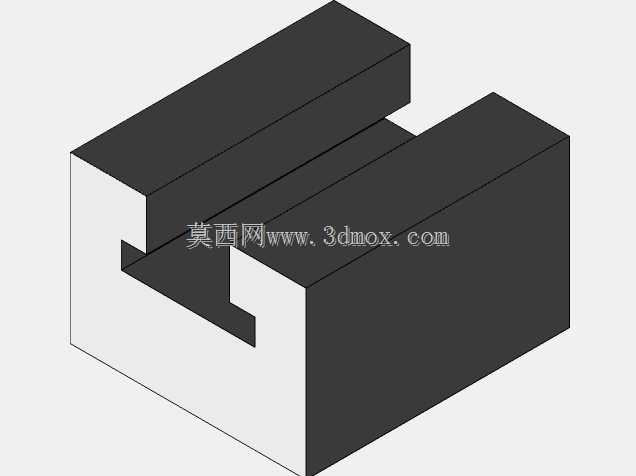

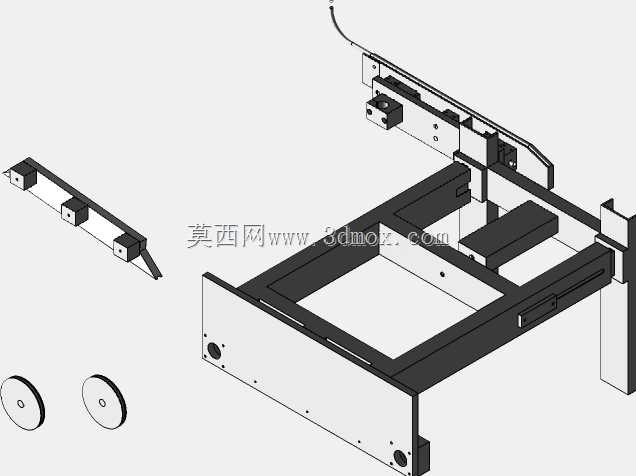

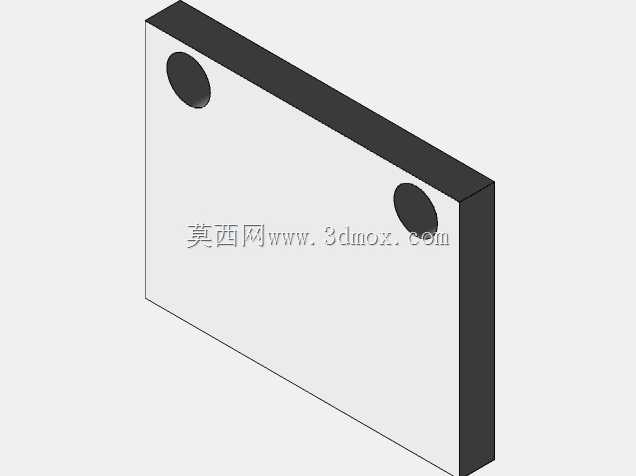

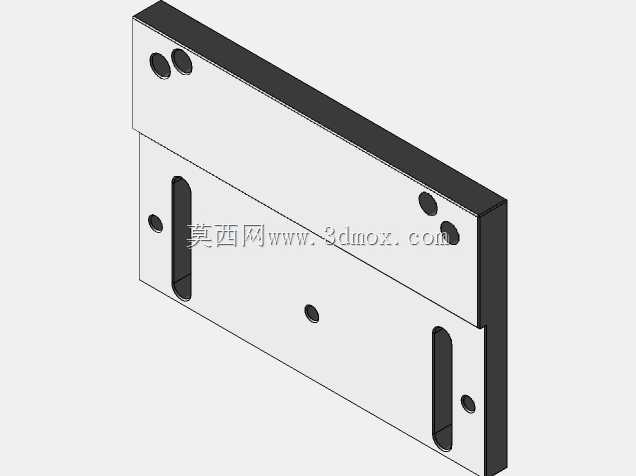

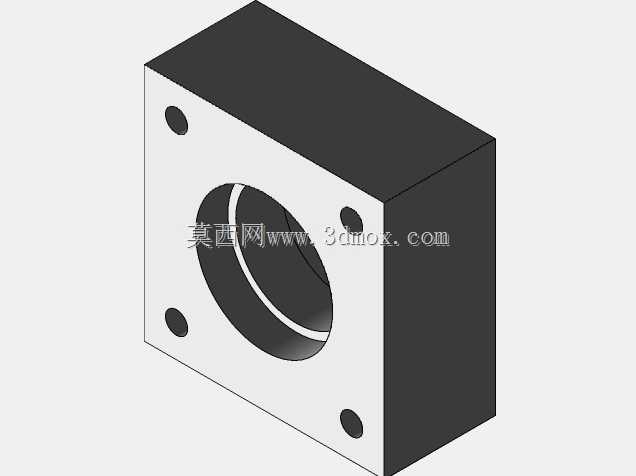

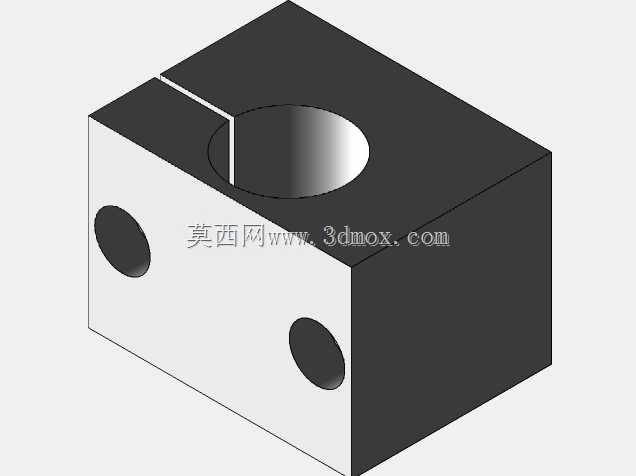

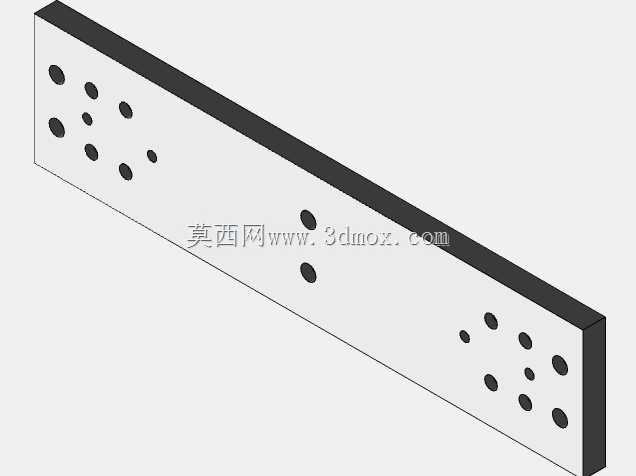

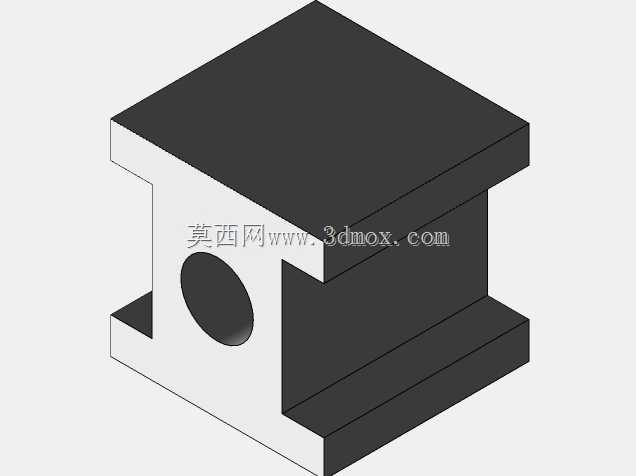

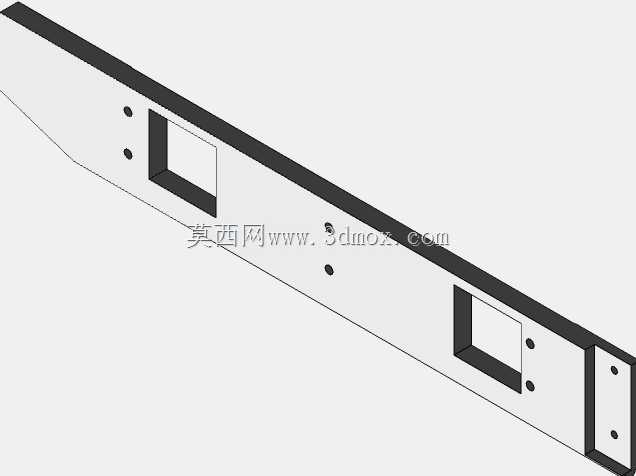

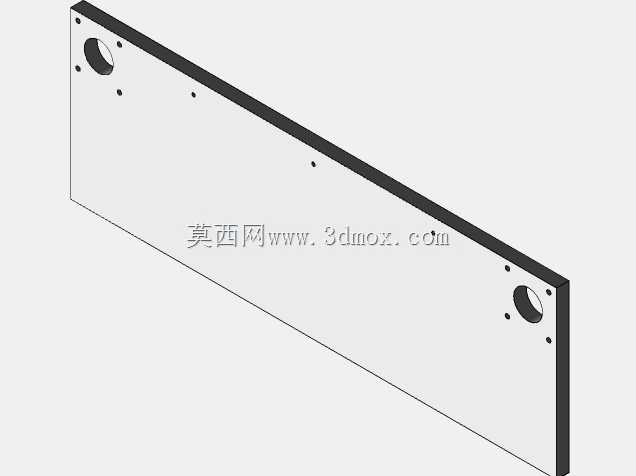

　　这套结构件主要面向工业自动化产线的线性位移检测场景，用来搭载光电类或接触式位移传感元件，完成工件位置、运动行程的实时反馈，常见于3C电子装配线、小型物料输送工位的点位检测环节，也可适配小型非标设备的原点定位、行程限位功能拓展。从结构组成来看，主体采用折弯钣金拼焊成型的框架作为承载基底，框架预留了多组标准安装孔位，既可以直接通过螺栓固定在设备台面上，也能搭配侧边的线性导轨组件实现传感单元的横向位置微调，适配不同检测点位的安装需求。单独拆分的导轨安装条采用等距孔位设计，传感元件的安装座可沿条身滑动调整，锁紧后即可固定检测位置，不需要额外加工适配孔位，现场调试的灵活度较高。配套的两个滚轮组件为包胶轴承结构，安装在框架前端位置，

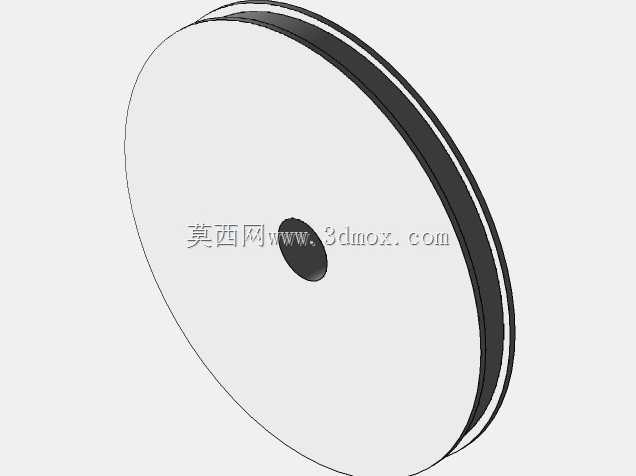

　　主要用来对被检测的运动件做侧向导向，避免被测件运行过程中出现偏摆，导致传感检测数据出现偏差，滚轮的安装轴预留了偏心调整间隙，装配时可以微调滚轮与被测件的接触间隙，保证导向过程无卡滞、无过度摩擦。设计阶段优先考虑了现场装配的便捷性，所有拼接位置均采用止口定位搭配螺栓锁紧的结构，不需要复杂的焊接工装就能保证整体装配精度，框架内部预留了足够的走线空间，传感线缆可以沿框架内侧的走线槽排布，避免线缆外露被运动部件剐蹭。从安装边界来看，整体框架的横向安装孔距适配常规40系列铝型材工作台的安装间距，不需要额外做转接板就能直接固定，竖向安装高度预留了三档调节位置，可以根据被测件的高度差调整传感单元的安装高度，覆盖常见的小型工件检测高度范围。

　　结构设计上做了轻量化处理，钣金件的壁厚在保证结构刚性的前提下做了优化，整体重量控制在较低水平，不会给安装基面带来额外的负载，同时框架的边角位置都做了倒角处理，避免装配调试过程中出现划伤风险。在实际使用场景中，这套结构可以直接替换原有设备上的简易传感安装支架，解决原有支架调整不便、导向不足导致的检测误判问题，尤其是在高速往复运动的检测工位，刚性足够的框架结构可以避免传感单元出现共振，保证检测数据的稳定性。导轨安装条的平直度在加工时做了形位公差约束，安装后传感单元的运行直线度可以控制在0.1mm以内，满足大部分工业检测场景的精度要求，滚轮组件的包胶材质采用耐磨聚氨酯材料，长期接触运行不会出现明显磨损，减少后期维护更换的频率。
