带挂钩拉伸复位弹簧滑动锁结构

　　日常做传感类检测设备的快拆结构设计时，这类带拉伸弹簧的滑动锁是绕不开的小部件，很多人觉得弹簧锁结构简单，真到做装配公差匹配的时候，往往会因为忽略弹簧的预拉行程、挂钩的安装角度，导致锁件要么卡滞要么锁止失效。先从实际应用场景说，这类滑动锁常用在需要频繁开合的检测工位防护门、传感器快装支架、小型仪器的舱盖锁紧位置，尤其是在工业传感设备的安装场景里，操作人员需要单手完成开合动作，不能用螺栓这类需要工具拆装的紧固件，滑动锁搭配拉伸弹簧的结构，刚好能实现推压解锁、松手自动锁止的操作逻辑，不需要额外的锁止销或者卡扣配合。

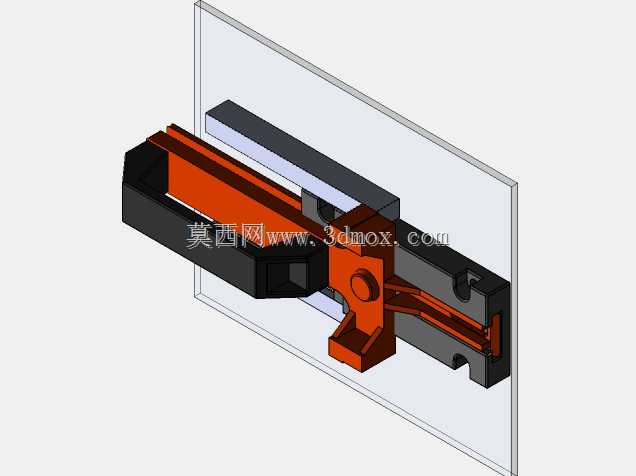

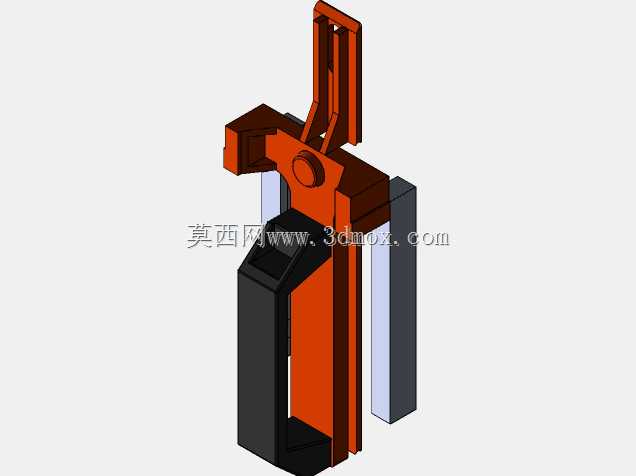

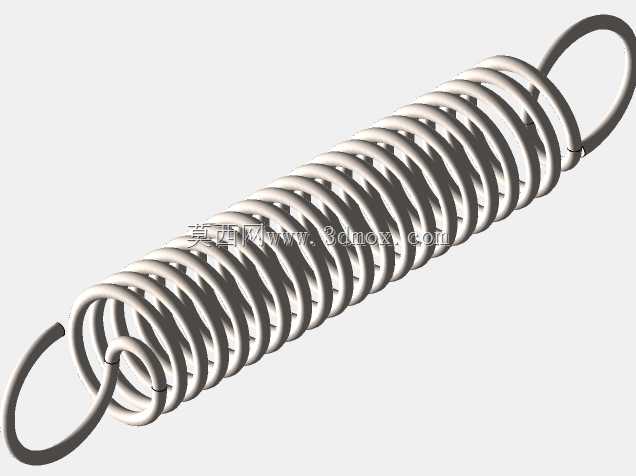

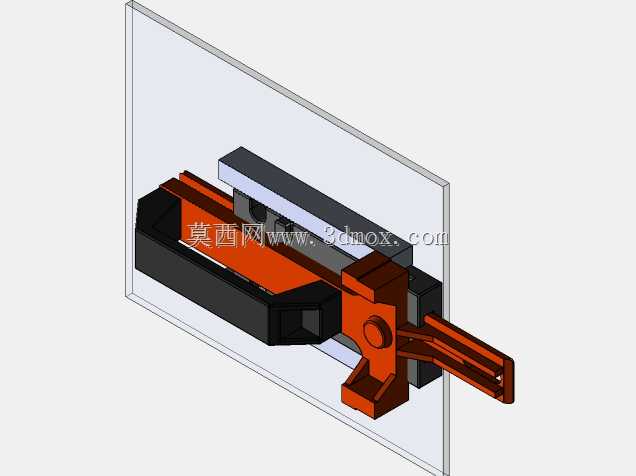

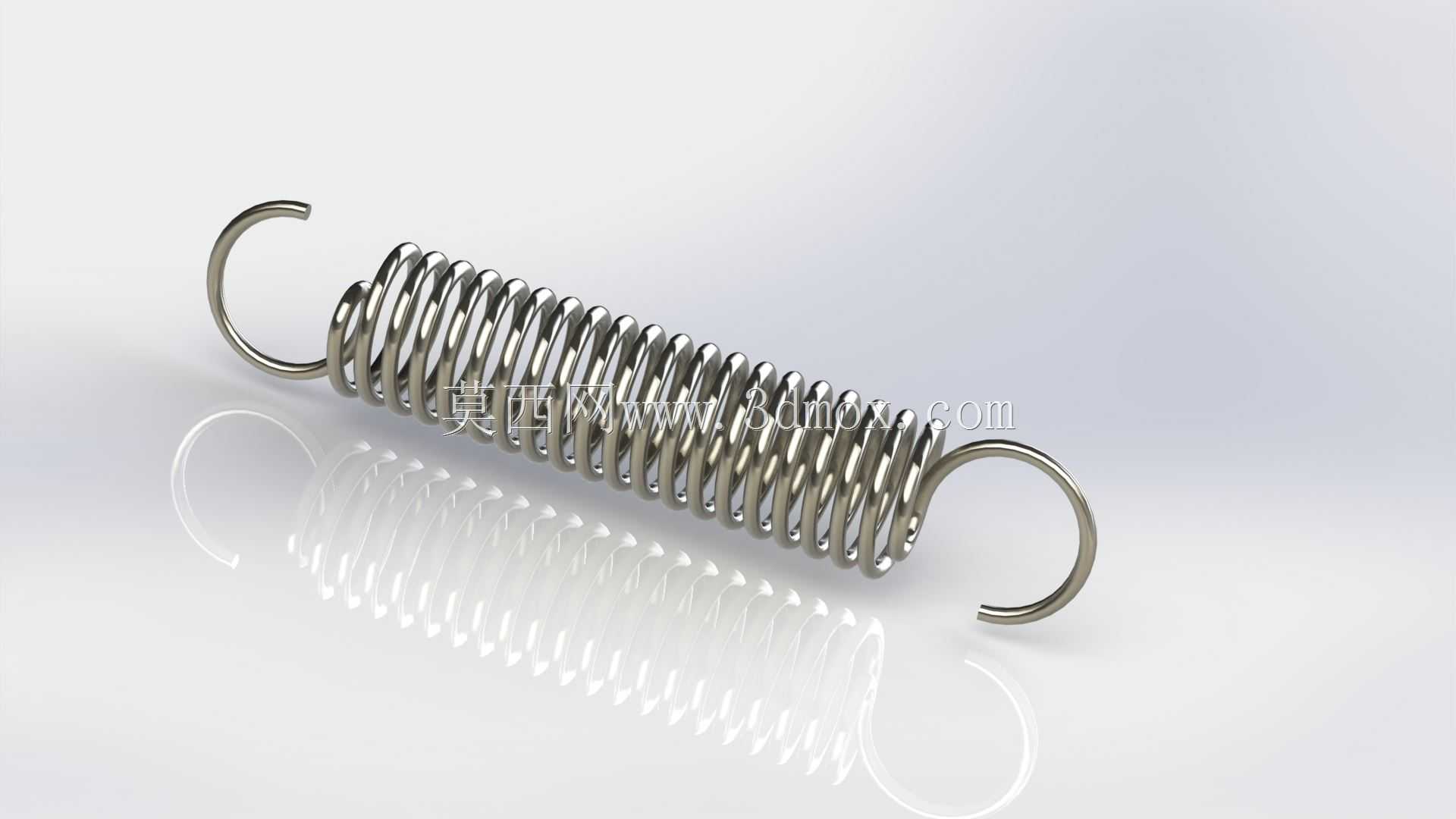

　　从功能特性上拆解，这个结构的核心是两端带挂钩的圆柱螺旋拉伸弹簧，弹簧本体采用等节距密圈设计，自由状态下圈与圈之间没有间隙，能避免锁件滑动过程中弹簧出现径向窜动，两端的挂钩是和弹簧本体一体绕制成型的半圆环结构，挂钩的圆弧半径和安装位的挂轴直径做了匹配设计，安装后不会出现松脱晃荡的情况。滑动锁的锁舌部分和弹簧做了联动设计，当外力推动锁舌向解锁方向移动时，弹簧被拉长储存弹性势能，当外力撤除后，弹簧的回缩力会带动锁舌自动回弹到锁止位置，整个动作行程不需要额外的导向件辅助，弹簧本身的刚性就能承担锁舌滑动过程中的径向限位。

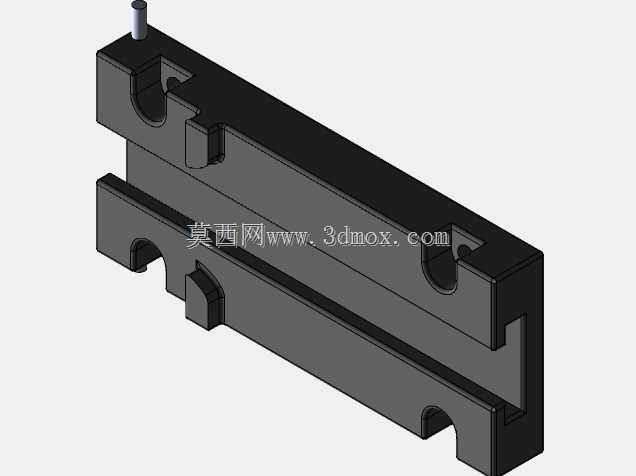

　　做这个结构的三维建模时，首先要确定的是安装边界尺寸，弹簧的中径要和锁体内部的安装槽宽度匹配，间隙控制在0.2mm到0.3mm之间，间隙太小会导致弹簧伸缩时和槽壁摩擦，增加操作阻力，间隙太大则会让弹簧在伸缩过程中出现偏斜，导致锁舌卡滞。弹簧的有效圈数要根据所需的锁止力来计算，通常这类小型滑动锁的锁止力控制在15N到25N之间，既能保证锁止后不会因为设备振动自行松脱，又不会让操作人员解锁时需要用太大的力。两端挂钩的开口方向要和安装挂轴的装入方向对齐，挂钩的开口间隙要比挂轴直径小0.1mm，装配时可以通过轻微掰开挂钩完成安装，安装后挂钩的回弹会抱紧挂轴，避免设备运行过程中弹簧从挂轴上脱出。

　　设计思路上，要优先考虑弹簧的疲劳寿命，因为这类滑动锁属于频繁动作的部件，通常设备的全生命周期内开合次数会达到数万次，所以弹簧的线径选择不能过细，避免长期反复拉伸后出现塑性变形，导致锁止力下降。同时锁舌的滑动行程要比弹簧的最大拉伸行程小2mm左右，避免弹簧被拉到极限位置，长期处于极限拉伸状态会加速弹簧的应力松弛。另外要注意弹簧两端挂钩的过渡位置，要做圆弧过渡处理，不能出现应力集中的直角切口，否则在反复拉伸的过程中，挂钩和弹簧本体连接的位置很容易出现断裂。

　　实际装配的时候，弹簧的初始预拉长度要调整合适，预拉量太小的话，锁舌在自由状态下会有松动间隙，设备运行时的振动会导致锁舌出现异响，预拉量太大的话，解锁需要的推力会变大，操作手感变差。通常预拉量设置为弹簧全行程的10%左右，既能保证锁舌在自由状态下没有窜动间隙，又不会让解锁力过大。另外锁体内部和弹簧接触的位置要做光滑处理，不能有毛刺或者锐边，避免长期摩擦损伤弹簧表面的镀层，导致弹簧生锈失效。

　　很多新手设计这类结构的时候，容易忽略弹簧的旋向对安装的影响，其实这类两端挂钩的拉伸弹簧，旋向不会影响伸缩性能，但如果安装空间比较紧凑的话，要注意弹簧旋向和周边部件的干涉问题，尤其是当弹簧靠近设备的走线或者其他小零件的时候，旋向不对可能会导致弹簧伸缩时刮蹭周边部件。另外在做三维装配校验的时候，要模拟弹簧在最大拉伸长度、自由长度、预拉长度三个状态下的空间占位，确保在整个动作行程内，弹簧都不会和周边的结构件发生干涉，尤其是两端挂钩的位置，在弹簧转动小角度的情况下，也要保证挂钩不会从挂轴上滑脱。
