工业设备防护挡板与弯管框架结构

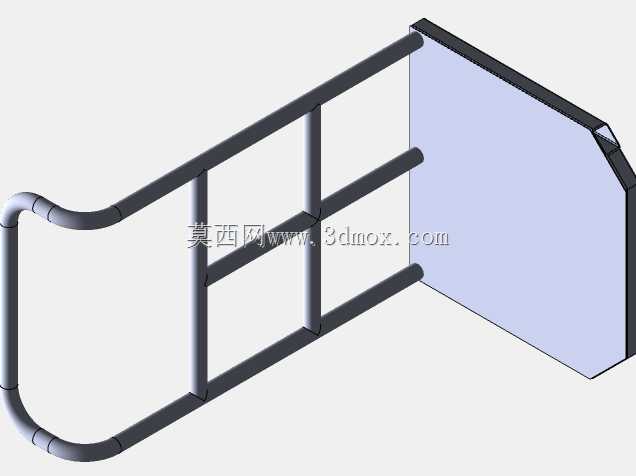

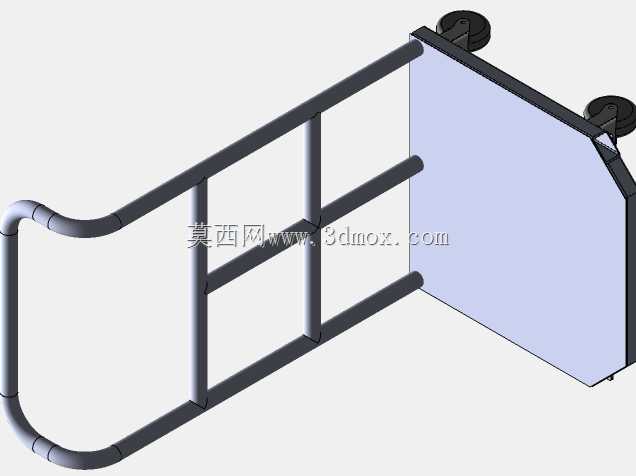

　　这套结构件常见于工业生产工位的边界防护场景，在自动化生产线、人工操作工位与设备运行区域的分隔环节应用较多，核心作用是通过物理阻隔的方式，避免人员肢体意外伸入设备运行危险区域，同时挡板部分可阻挡加工过程中飞溅的切屑、切削液或是小型工件飞出，降低生产现场的安全隐患。从结构组成来看，整体分为弯管焊接框架与安装挡板两个核心部分，框架采用圆管弯折成型，弯折处做了大圆弧过渡处理，没有尖锐的棱角外露，一方面能避免框架本身对过往人员造成磕碰划伤，另一方面圆弧过渡的结构在受到侧向冲击时，能通过管材的微小形变分散冲击力，相比直角焊接的框架抗意外碰撞的性能更优。框架的横纵管材排布做了受力优化，纵向支撑管与横向连接管的焊接节点位置，

　　避开了人员容易倚靠的受力集中区，日常生产中人员偶尔倚靠或是小推车轻微剐蹭时，不会出现焊缝开裂的问题。挡板部分采用平板结构，一侧边缘做了斜切处理，这个细节设计是为了匹配现场相邻设备的安装轮廓，避免安装时与周边设备的突出结构产生干涉，挡板与框架的连接采用嵌入式安装配合紧固件固定，后期如果挡板出现刮花、变形需要更换时，不需要整体切割框架，只需拆卸固定件即可完成替换，降低后期维护的成本。设计过程中首先考虑的是安装边界的适配性，框架的弯管延伸端是与工位主体结构连接的安装位，安装孔位的排布匹配现有工业铝型材工位的通用槽距，不需要额外在现有工位上打孔攻丝，直接用标准T型螺栓即可完成固定，整体安装后突出工位主体的厚度控制在合理范围，

　　不会占用过多的车间通道宽度，不会影响物料周转小车的正常通行。框架的管材间距经过实际场景验证，控制在人员肢体无法穿过的尺寸，同时又不会因为管材过密造成整体重量过大，单人即可完成搬运与安装作业。挡板的高度设置覆盖了人员站立操作时的危险飞溅高度区间，从工位台面往上延伸的高度，刚好可以阻挡加工时水平方向飞出的切屑，不会因为挡板过高遮挡操作人员观察设备运行状态的视线，也不会因为挡板过低起不到防护作用。在实际选型应用时，这套结构可以根据不同工位的实际宽度调整框架的横向尺寸，弯管的弯折半径保持统一标准，不需要额外开弯折模具就能适配多数常规工位的防护需求，挡板的材质也可以根据现场使用场景更换，比如在焊接工位可以替换为防弧光挡板，

　　在有防静电要求的电子组装工位可以替换为透明防静电PVC板，框架本身的结构不需要做改动，具备较强的场景适配性。结构的受力计算上，框架整体可承受常规的侧向倚靠力，满足生产现场的日常使用强度要求，焊接处做了焊后打磨处理，没有焊渣残留与毛刺，安装后不会勾挂操作人员的衣物，整体结构没有多余的装饰性设计，所有的结构细节都围绕现场安装便捷性、使用安全性、维护便利性三个核心维度展开，没有冗余的结构设计，在满足防护功能的前提下尽可能控制了整体的重量与制造成本。安装时需要注意框架的水平度调整，避免因为安装倾斜导致挡板与框架之间出现缝隙，影响防护效果，固定螺栓需要加装防松垫圈，避免设备长期运行产生的震动导致螺栓松动脱落。
