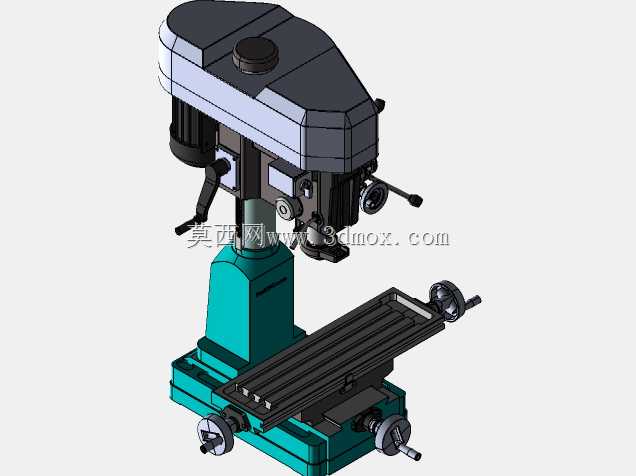

小型台式钻铣床结构设计三维模型

　　这款小型台式钻铣床的三维结构设计，完全围绕小型加工车间、维修工位、职业院校实训场景的实际需求搭建，区别于大型落地式铣钻设备，它的整体布局紧凑，不需要专门做厚重的混凝土地基固定，只要放置在承重达标、平整度符合要求的钢制工作台面上，通过底部四个可调支脚调平后就能投入使用，安装边界预留空间仅需在设备四周留出四十厘米以上的操作与维护通道即可，不需要额外占用大面积生产场地，非常适合小批量零件加工、设备维修配做零件、教学演示实操这类场景使用。

　　从功能特性来看，这款设备整合了钻削与铣削两类加工能力，主轴箱部分集成了双速驱动电机，通过皮带轮组的档位切换可以实现多段转速输出，适配不同材质工件的加工需求：钻削工况下可以完成有色金属、黑色金属的钻孔、扩孔、铰孔、攻丝作业，铣削工况下配合十字工作台的进给动作，可以完成小型零件的平面铣削、键槽铣削、斜面加工甚至简单的成型面加工，对于小型加工厂来说，单台设备就能覆盖大部分常规小件加工需求，不需要分别配置台钻和小型铣床，能有效压缩设备采购成本与工位占用空间。

　　结构设计上，这款设备采用了经典的立式布局，底部是一体式铸造的床身底座，内部预留了切削液存储腔，同时承担整机的配重作用，保证加工过程中的整机稳定性，避免钻铣作业时的振动影响加工精度；立柱部分采用加厚矩形截面的铸铁结构，表面经过磨削处理，主轴箱可以沿着立柱的垂直导轨做上下进给动作，操作手柄通过齿轮齿条结构带动主轴箱升降，锁紧机构可以在调整到合适高度后牢牢固定主轴箱位置，避免加工过程中出现窜动。十字工作台部分采用了燕尾槽导轨结构，X、Y两个方向的进给都配备了手轮与刻度盘，刻度盘的最小刻度对应0.02毫米的进给量，操作人员可以通过手轮精准控制工作台的移动距离，工作台表面加工有标准T型槽，方便通过压板、螺栓固定各类夹具与工件，工作台的行程设计充分考虑了小型零件的加工范围，既不会因为行程过大造成设备体积冗余，也不会因为行程不足限制常规加工场景的使用。

　　设计过程中，所有运动部件的位置都做了操作便利性考量：主轴进给手柄、主轴箱锁紧手柄、转速切换操作位都布置在操作人员站立时伸手可及的范围内，十字工作台的三个手轮分别布置在工作台的前端与右侧，符合大多数操作人员的操作习惯，不需要操作人员频繁变换站位就能完成所有加工调整动作。安全防护方面，主轴传动的皮带轮组部分设计了全封闭的防护罩，避免加工过程中异物卷入传动结构，电机部分也预留了散热风道，保证长时间满负荷运行时的温度处于合理区间，不会因为过热影响设备使用寿命。

　　从安装边界的细节来看，这款设备的外接动力仅需要常规工业三相供电接口，不需要额外配置专用的动力线路，切削液管路从底座内腔通过内置泵连接到主轴侧的喷嘴，可以在加工时直接将切削液喷射到切削区域，带走切削热量同时冲掉切屑，设备整体的高度控制在成年人胸部位置，操作人员站立操作时不需要过度弯腰或者抬臂，长时间作业也不容易产生疲劳。各运动导轨面都设计了润滑油注油点，日常维护时只需要定期按照注油周期加注润滑油，就能保证导轨的运动顺畅，减少磨损量，延长设备的精度保持周期。

　　这款模型的结构还原度覆盖了设备的所有核心运动部件与固定结构，从内部的传动齿轮、进给丝杠，到外部的操作手柄、防护罩、可调支脚都做了等比例建模，对于做设备选型、小型加工工位布局设计、机床结构教学演示的从业者来说，可以直接用来做布局干涉检查、操作空间模拟、结构原理演示，不需要再重新搭建基础结构，能有效缩短设计与演示准备的周期。建模过程中所有配合面的尺寸都按照实际加工的公差要求做了预留，运动部件的行程范围也和实际设备保持一致，不会出现模拟运动时的干涉问题，完全可以用来做虚拟装配验证、运动仿真演示，帮助设计人员提前发现结构布局中可能存在的操作干涉、维护空间不足这类实际问题。
