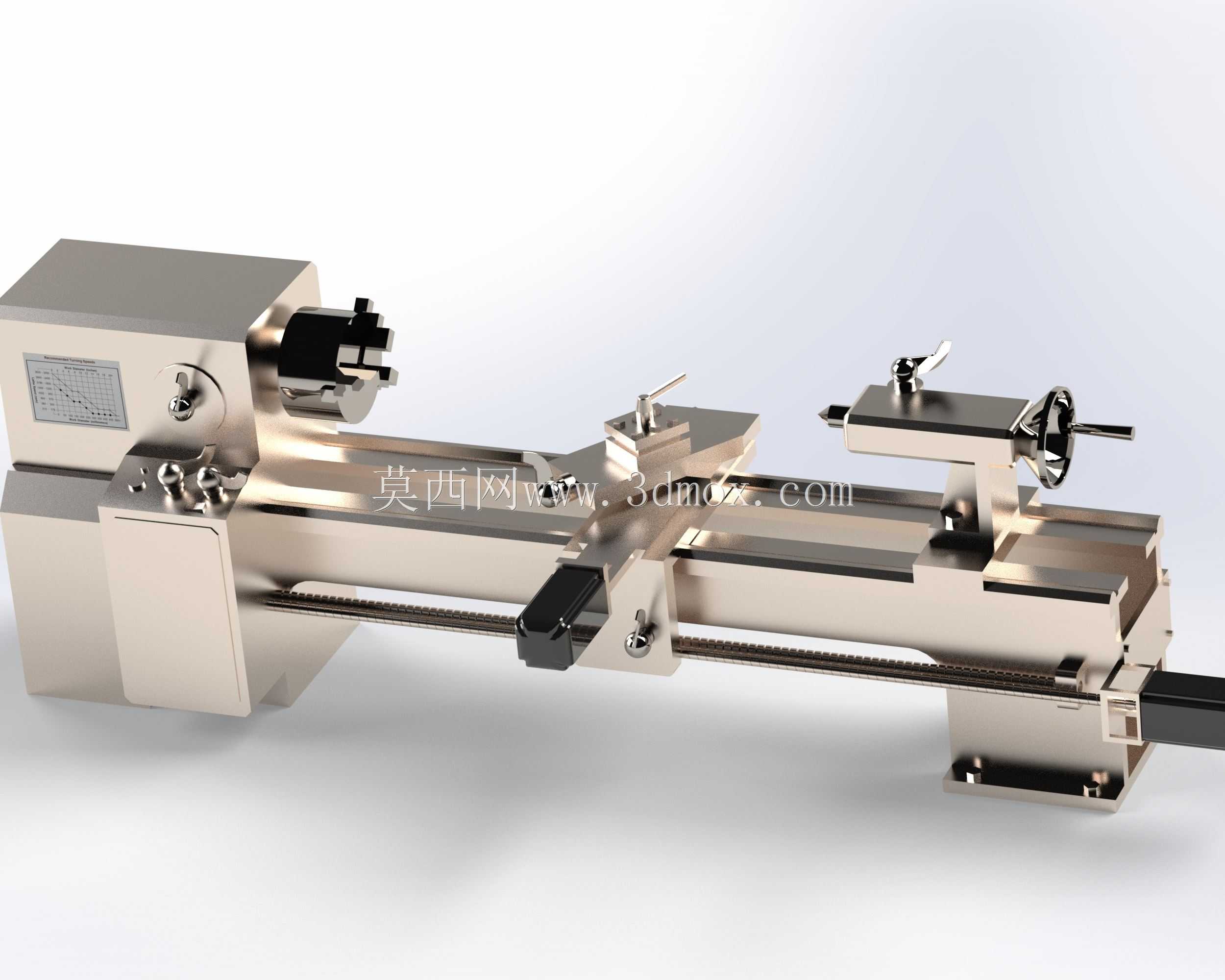

小型台式仪表车床结构三维设计

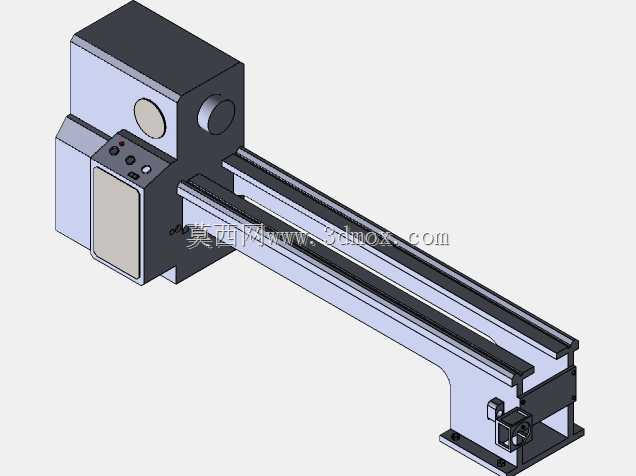

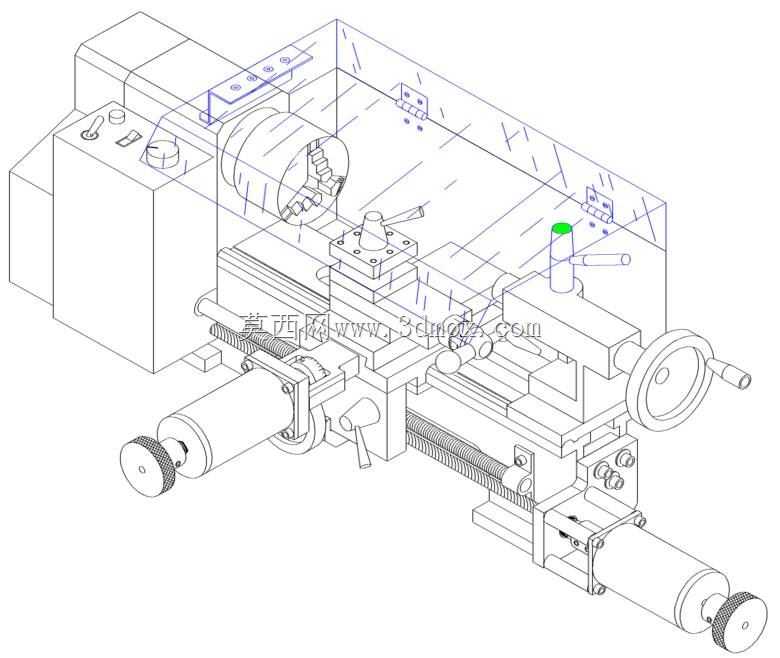

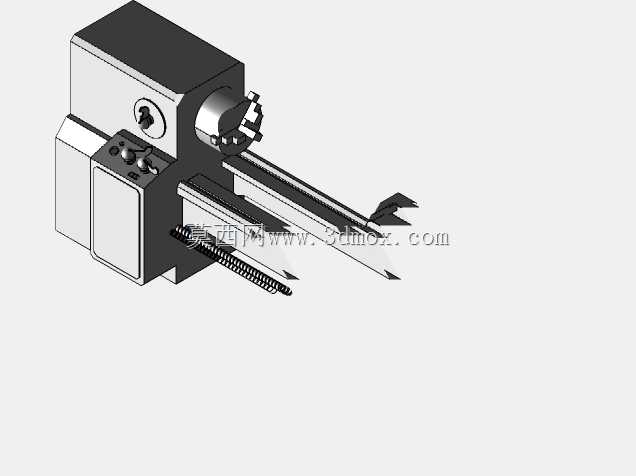

　　这款小型台式仪表车床的三维结构设计，核心面向小尺寸精密零件的小批量加工、试样打样场景，常见于五金加工门店、职校实训车间、仪器仪表修配工位以及小型精密零件生产班组，可完成有色金属、工程塑料、软质钢材的外圆车削、端面车削、内孔镗削、螺纹挑扣、切槽切断等常规车削工序，适配直径100mm以内、长度300mm以内的轴类、盘类零件加工需求。从结构布局来看，整体采用卧式平床身设计，床身作为整机的安装基准，采用一体式铸铁结构的设计思路，导轨面经过磨削处理保证直线度，床身底部预留四个安装孔位，可直接固定在木质工作台或者钢制工装台面上，安装时需保证床身水平度偏差不超过0.02mm/1000mm，避免长期使用导致导轨磨损不均。主轴箱部分布置在床身左侧，

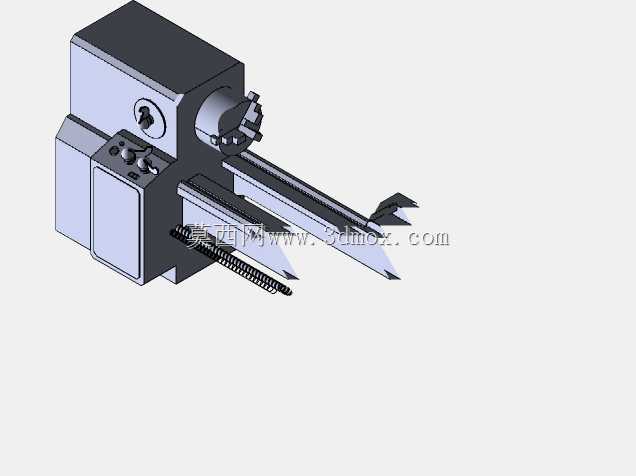

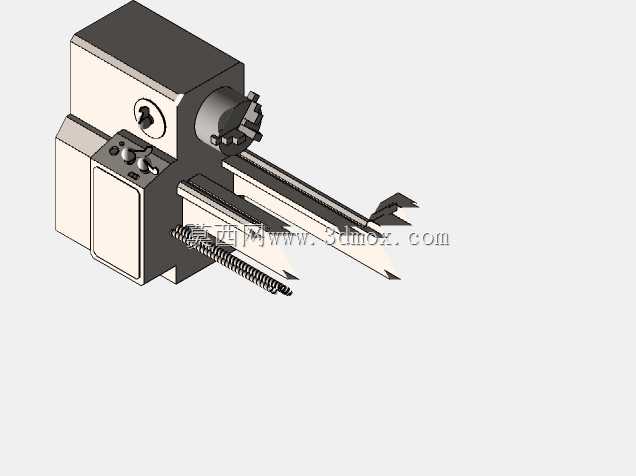

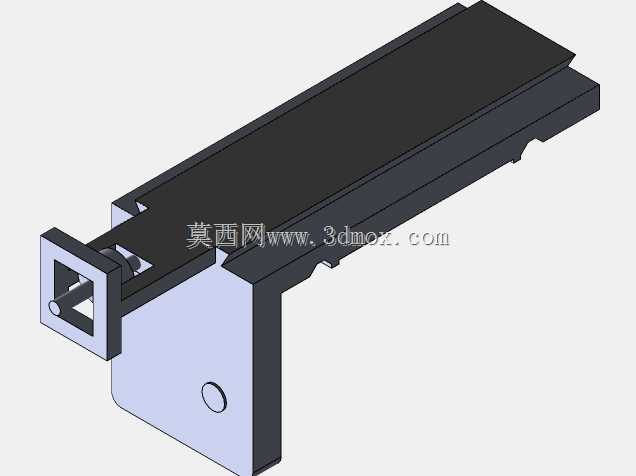

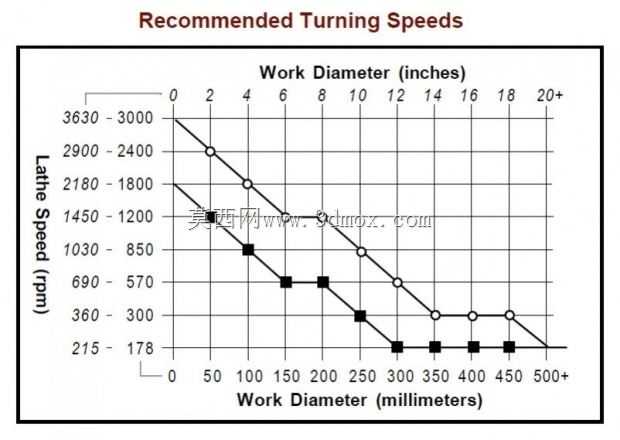

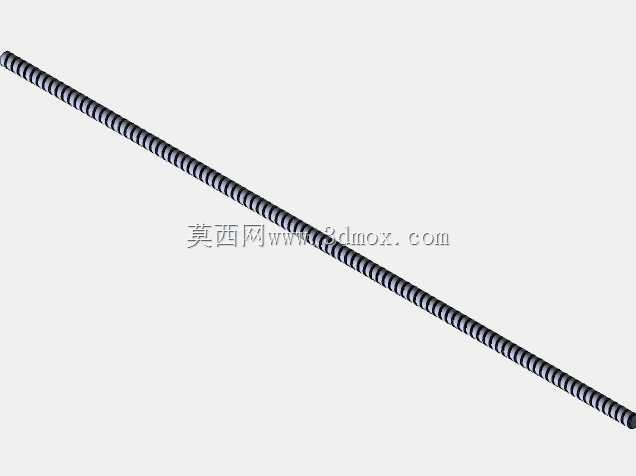

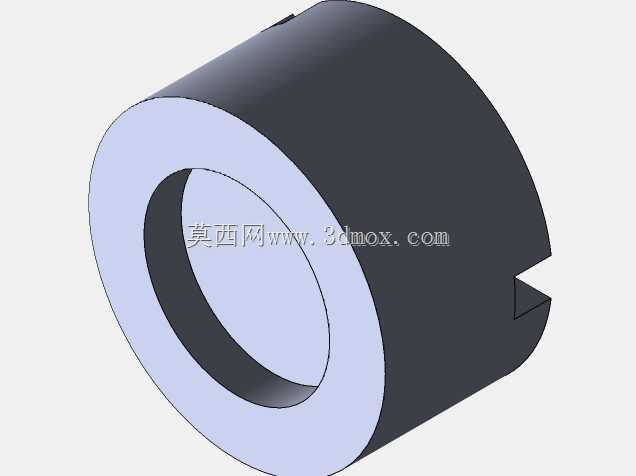

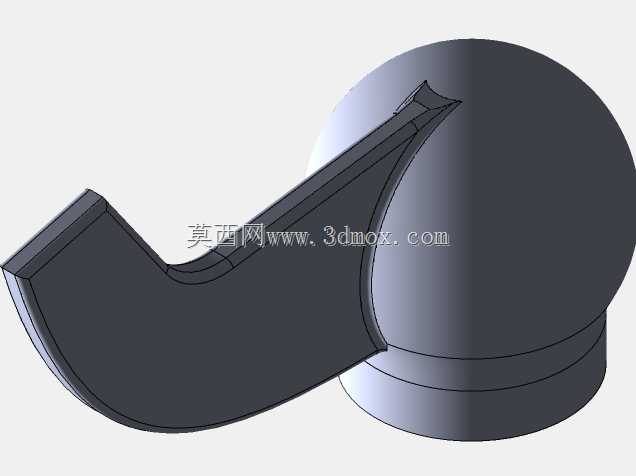

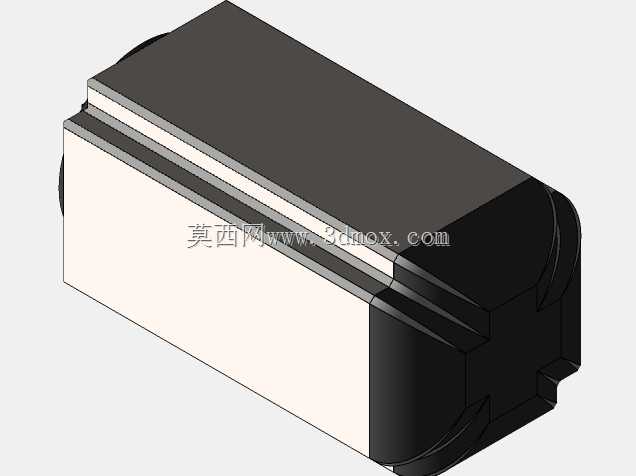

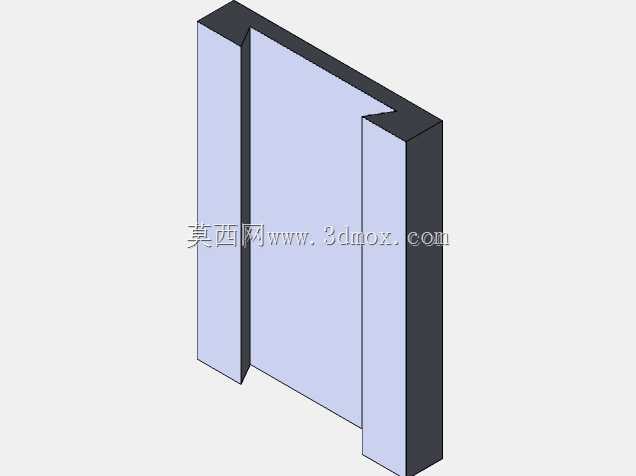

　　内部集成主轴轴承组、变速传动结构，主轴前端采用三爪自定心卡盘装夹工件，卡盘通过法兰与主轴锥孔配合连接，主轴后端预留皮带轮安装位，可搭配不同功率的驱动电机实现多档转速切换，满足不同材质工件的切削线速度要求，主轴箱侧面设置变速操纵手柄、电源开关以及急停按钮，操作位符合人体工学，操作人员站在床身正前方即可完成所有主轴操作动作。进给系统分为纵向进给与横向进给两部分，纵向进给依托床身导轨布置的丝杠传动，带动溜板箱沿床身长度方向移动，横向进给则安装在溜板上方，通过横向丝杠带动刀架实现垂直于主轴轴线的进给动作，刀架采用四方回转结构，可同时装夹四把不同用途的车刀，转动刀架即可快速换刀，换刀后通过锁紧手柄固定定位，重复定位精度可控制在0.

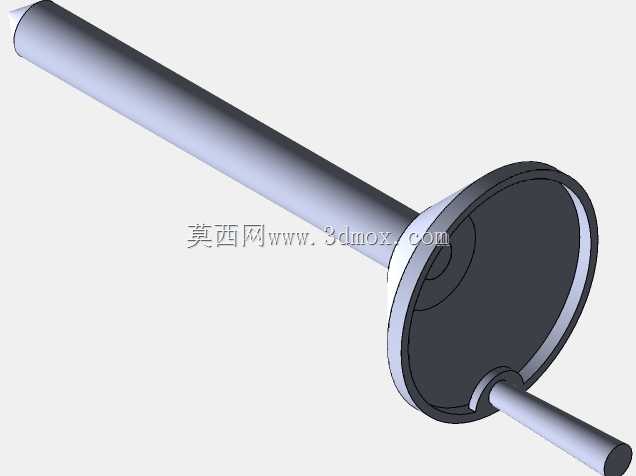

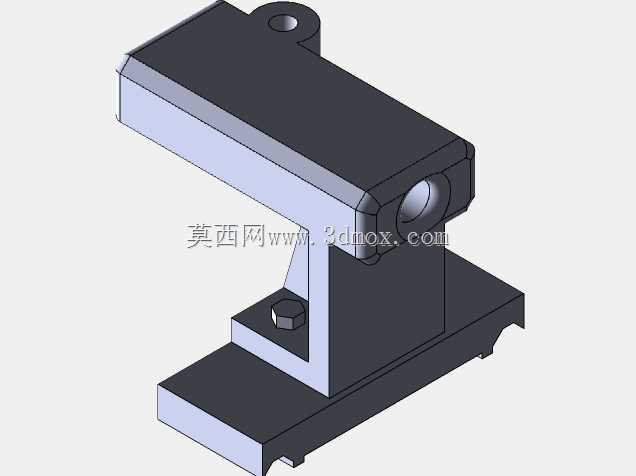

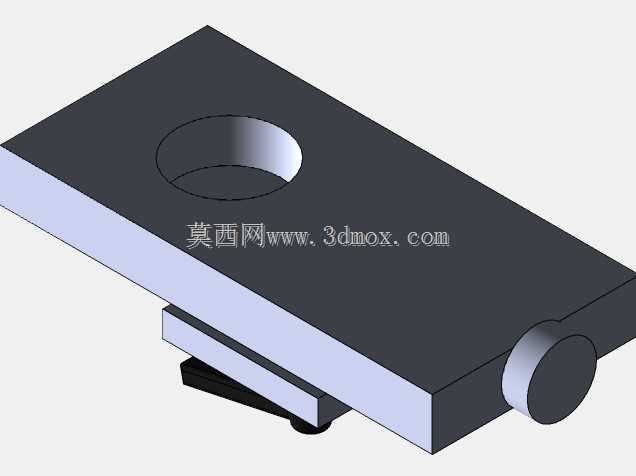

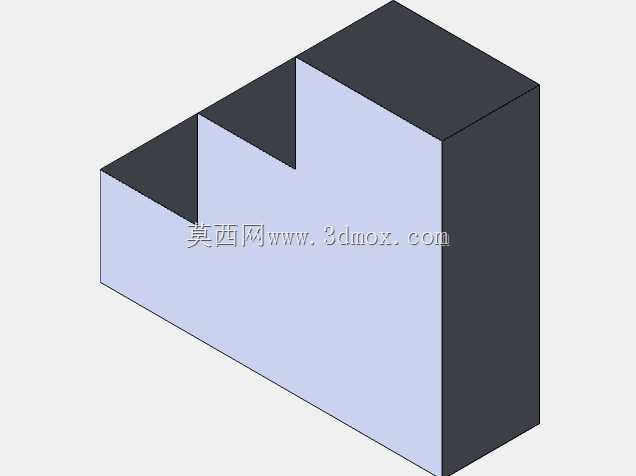

　　01mm以内，满足多工序连续加工的精度要求。尾座部分布置在床身右侧导轨上，可沿导轨滑动调整位置，通过底部的锁紧手柄固定在任意床身位置，尾座套筒内置莫氏锥孔，可安装顶尖支撑长轴类工件，也可换装钻头、铰刀等孔加工刀具完成孔加工工序，套筒侧面设置锁紧手柄，可在套筒伸出到指定位置后锁定，避免加工过程中套筒移位影响加工精度。床身下方前后两侧分别布置纵向进给的驱动手轮与快速移动机构，手轮刻度盘采用0.02mm每格的分度设计，方便操作人员精准控制进给量，部分位置加装行程限位块，可避免溜板超程移动碰撞主轴箱或者尾座，降低操作失误带来的设备损坏风险。整体结构的所有连接部位均采用标准紧固件连接，导轨面、丝杠副等运动部位预留润滑注油孔，

　　日常维护时可直接通过注油孔加注润滑油，减少运动副的磨损。设计过程中对所有运动部件的干涉情况做了完整校验，主轴卡盘的最大回转半径、刀架的最大移动行程、尾座的最大伸出量都做了明确的尺寸边界限定，安装时无需额外调整部件位置，按照装配关系组装即可达到设计的运动行程要求，整机的外部轮廓尺寸控制在长800mm、宽400mm、高350mm以内，占用工作台面积小，适合空间有限的加工工位使用。
