可调式搭扣式快速压紧锁扣结构设计

　　在工业柜体、小型设备舱门、工装夹具定位、物流周转箱的日常使用场景里，这类搭扣锁的应用覆盖范围极广，小到车间里的工具存储柜、设备检修门，大到生产线旁的物料周转箱、测试工位的快速压紧工装，都能看到同结构原理的搭扣在承担锁合、压紧的功能。和传统的螺栓紧固、插销锁止结构不同，这类搭扣不需要借助额外工具，仅靠手动扳动就能完成锁止与解锁动作，单步操作耗时不超过两秒，在需要频繁开启闭合的工位上，能大幅降低操作的时间成本，减少操作人员的动作冗余。

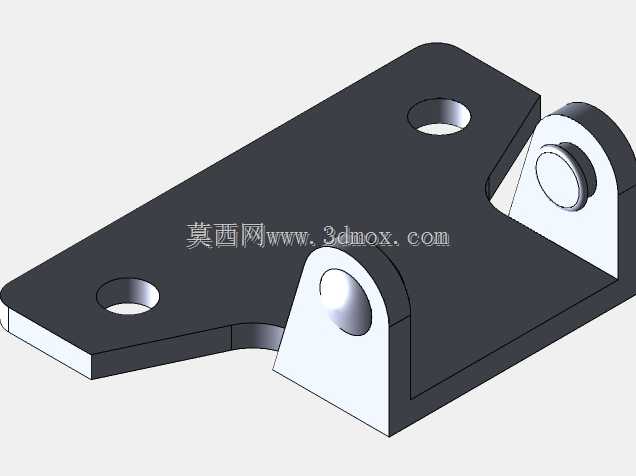

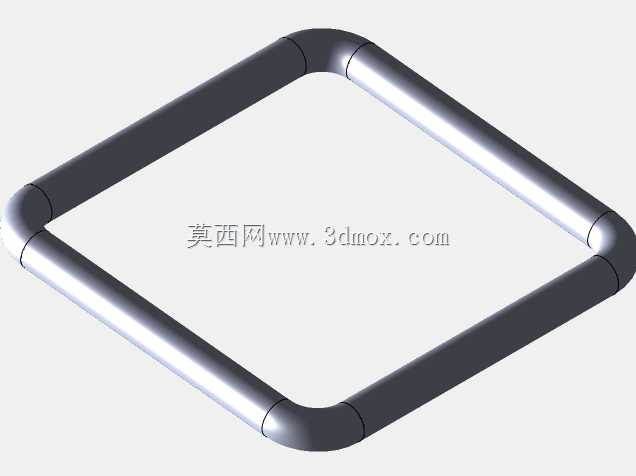

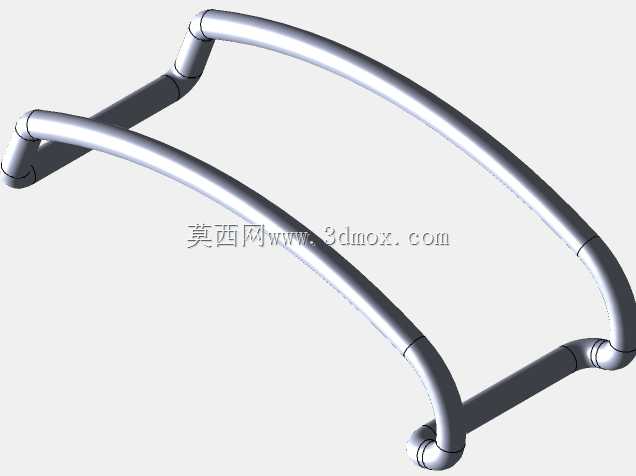

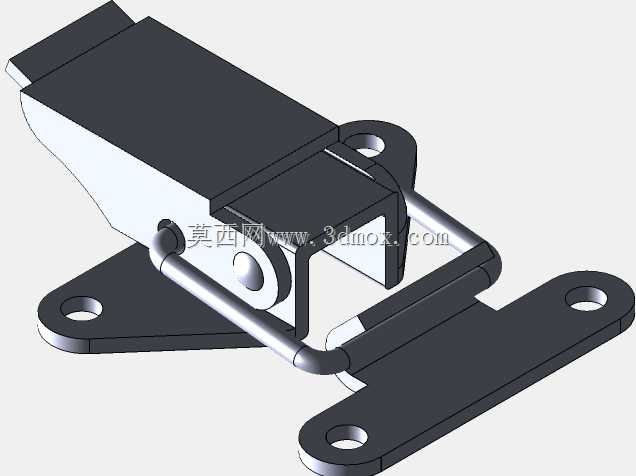

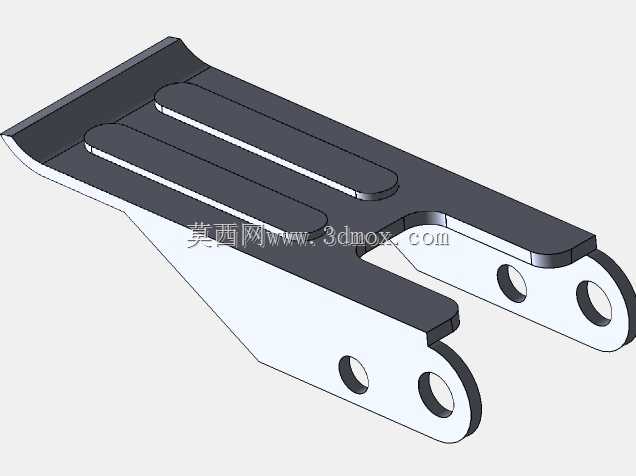

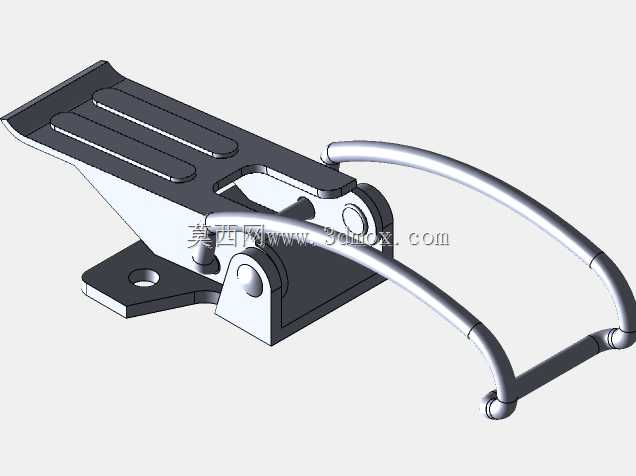

　　从结构设计逻辑来看，这款搭扣采用的是偏心连杆过死点锁止原理，锁合状态下连杆机构越过机械死点位置，即便受到外部的振动、拉扯载荷，也不会出现自行松脱的情况，锁止可靠性完全能满足工业场景的使用要求。主体结构分为三个核心部分：带安装孔的固定底座，这部分是通过螺栓紧固在柜体、箱体的固定侧基座上，底座上预留的三个安装孔做了沉头设计，安装后螺栓头不会突出底座平面，避免和活动部分产生运动干涉；中间的连杆传动组件，采用弯折成型的金属杆件连接锁钩与扳动臂，杆件的弯折弧度经过反复调整，既保证了扳动过程中的行程足够，又不会在锁合后出现杆件外凸过多容易勾挂外物的问题；带扳动位的活动锁体部分，锁体前端的钩状结构在锁合时会勾住另一侧的挂扣座，扳动臂压合后和底座平面基本贴合，表面做了防滑的平面处理，操作人员戴劳保手套也能顺利施力扳动，不会出现打滑脱手的情况。

　　做三维建模的时候，首先要明确安装边界的尺寸约束，固定底座的三个安装孔中心距需要匹配常用的工业铝型材安装孔位，同时也要适配1-3mm厚度的钣金柜体安装面，安装孔的孔径按照M5螺栓的通过尺寸设计，沉头深度刚好容纳标准沉头螺栓的头部，保证安装面齐平。活动锁体的扳动行程设计需要兼顾两个维度的要求：一是解锁时锁钩的抬起高度要足够，至少要留出5mm以上的间隙，避免柜门、箱盖存在加工公差的时候，锁钩和挂扣座出现卡滞无法顺利解锁的问题；二是锁合后的压紧量要控制在1.5-2mm的区间，这个压紧量既能保证柜门、箱盖和密封胶条之间有足够的压缩量，实现防尘、防溅的密封效果，又不会因为压紧量过大导致扳动力超过普通人手的舒适施力范围，长期操作造成手部疲劳。

　　从实际使用的工况适配角度，这款搭扣的结构没有多余的松散零件，所有活动部件都通过铆接的方式和底座连接，不会出现零件脱落丢失的问题，在有一定振动的设备上使用时，比如小型移动式设备、生产线随行工装，也能保持稳定的锁合状态。和普通的弹簧搭扣相比，这款搭扣没有内置螺旋弹簧，不存在弹簧疲劳失效、弹簧锈蚀断裂的隐患，在潮湿、多粉尘的车间环境里，使用寿命比带弹簧的搭扣更长，日常维护只需要定期在铰接点滴少量润滑油，就能保持扳动动作顺畅。建模过程中，所有铰接位置的配合间隙都按照常用的五金件公差要求设置，转动副的单边间隙控制在0.1-0.15mm，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致锁合后存在旷量，锁止状态下整个搭扣没有多余的晃动量。

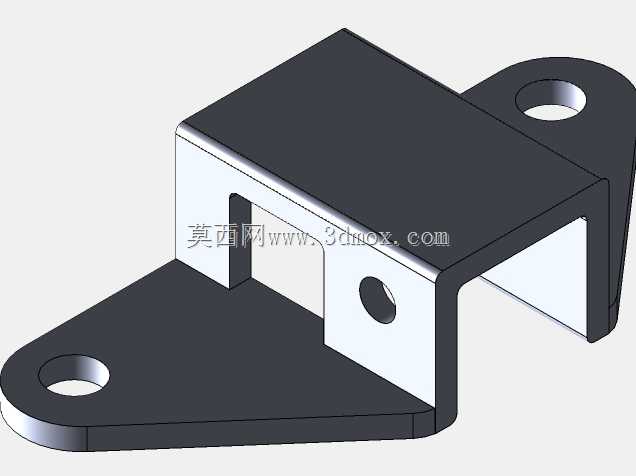

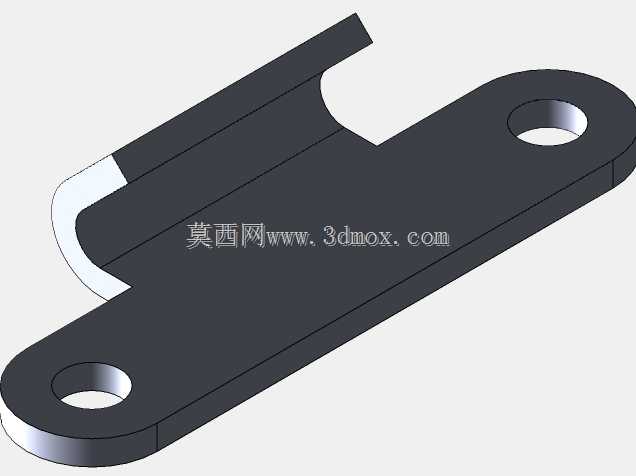

　　在做选型适配的时候，需要注意搭配的另一侧挂扣座的安装位置，要根据搭扣的锁合行程来调整挂扣座和固定底座之间的相对距离，距离过远会导致锁合后压紧量不足，柜门容易出现缝隙，密封失效；距离过近会导致扳动力过大，甚至出现扳动到位后无法越过死点，锁止失效的问题。这款搭扣的整体外形在锁合状态下没有尖锐的外凸棱角，所有边缘都做了小圆角处理，安装在设备外表面的时候，不会剐蹭过往的操作人员，也不会勾挂管线、工作服等外物，符合工业设备的安全设计要求。对于做设备结构设计、工装夹具设计的工程师来说，这类标准搭扣结构不需要从零开始设计，直接按照安装尺寸预留安装位即可，能大幅缩短设计周期，同时这类成熟结构的可靠性经过了长期的市场验证，不会出现自行设计的锁止结构存在原理性缺陷、使用中松脱的问题。
