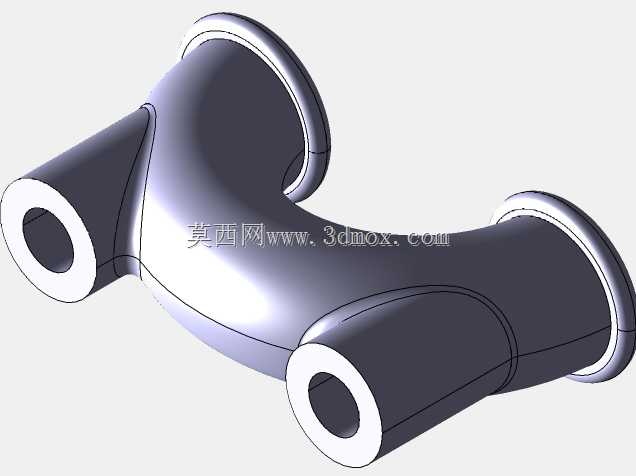

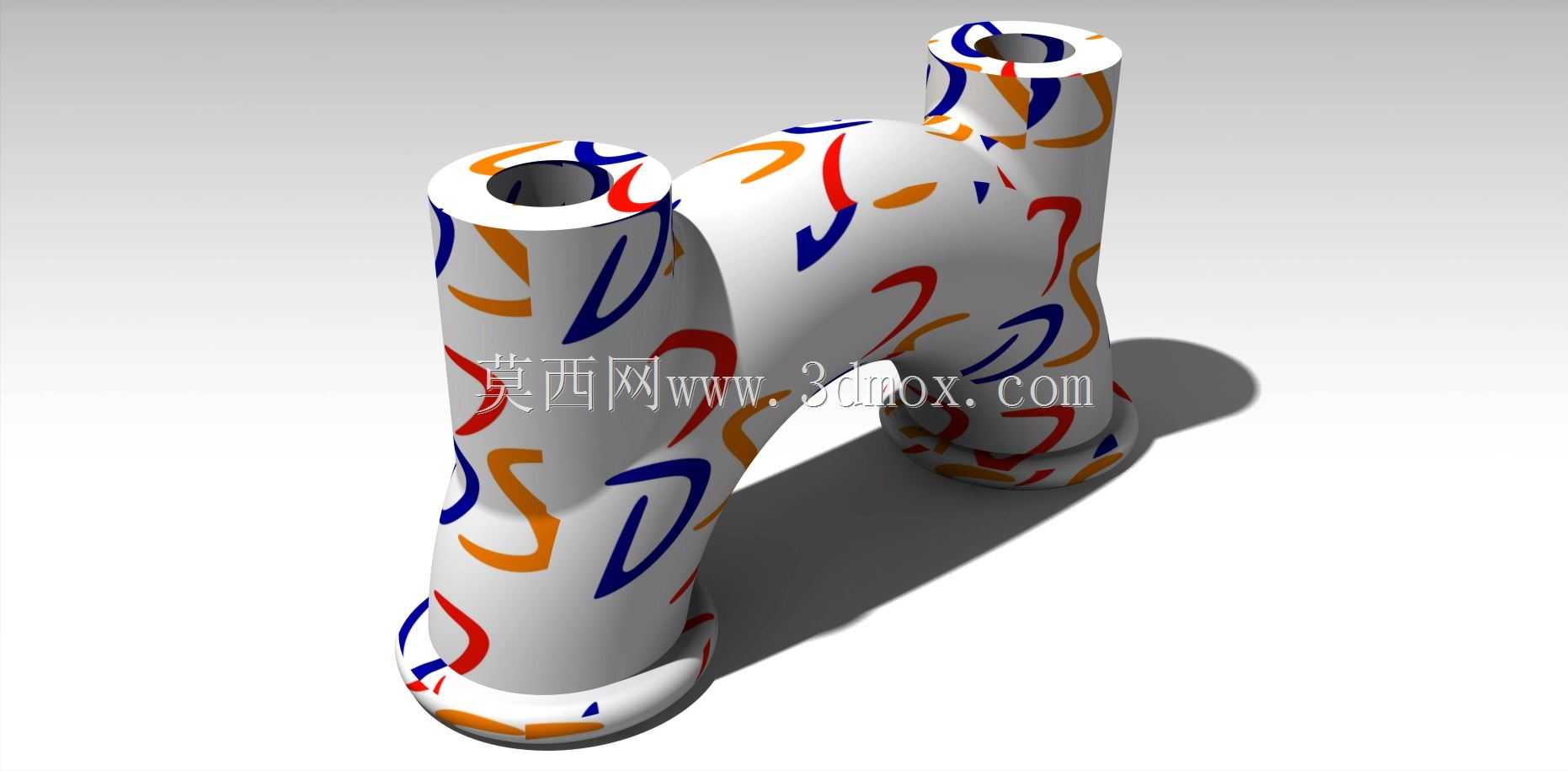

博戈柳波夫赛事用多通管路结构件

　　这类多通管路结构件，在流体输送系统、实验教学装置、小型工艺管路排布中有着很典型的应用场景，日常做管路方案验证、教学演示、小型流体回路搭建时，这类非对称多通结构的设计合理性直接影响整个回路的流阻表现与安装适配性。从实际使用角度看，这类构件核心作用是实现单路流体向多个支路的分流，或是多支路流体的汇流，相比标准等径三通、四通，非对称的管口排布能适配空间受限的安装场景，不需要额外增加弯头、转接接头来调整管路走向，能有效减少管路接点数量，降低流体泄漏的潜在风险。

　　设计这类构件时，首先要考虑的是各管口的轴线夹角与过渡圆角，不能出现直角转折的流道内壁，否则会在转角处形成流体涡旋，增大整个管路的压力损失，严重时还会在特定流速下引发管路振动，影响整套系统的运行稳定性。建模过程中要优先保证流道内壁的顺滑过渡，外壁的壁厚要根据管路承压等级做均匀化处理，尤其是三个管口交汇的核心区域，要做局部壁厚补强，避免承压状态下出现应力集中导致的结构破损。

　　从安装边界来看，这类非对称多通件的各管口端面都预留了标准管路对接的配合段，安装时不需要额外做端面加工，可直接与对应管径的硬管、软管做插接或法兰对接，三个管口的空间朝向经过排布，相邻管口之间预留了足够的扳手操作空间，实际装配时不会出现工具无法就位的情况。外形上没有多余的突出结构，整体轮廓紧凑，能嵌入狭小的设备腔体内部，不会和周边的其他结构件产生干涉。

　　做这类结构的三维建模时，要先梳理各管口的空间位置关系，先确定每个管口的中心轴线与交汇点的相对位置，再通过扫掠、放样的方式生成整体的实体结构，交汇区域的曲面要做连续性检查，避免出现曲面褶皱、壁厚不均的问题。完成主体结构后，要对各管口的配合段做公差预留，保证和标准管路配件的配合精度，同时要校核整体结构的重心位置，避免安装后因为重心偏移产生额外的安装应力。

　　在教学场景中，这类结构常被用来讲解复杂管路的空间排布逻辑、流道优化的基本思路，帮助初学者理解非对称结构的建模方法与工程实际约束；在小型实验装置的流体回路中，这类定制化的多通件能大幅简化管路布局，减少管路配件的使用数量，提升整个回路的可靠性。实际选型应用时，要根据回路的工作压力、流体介质特性匹配对应的材质，不同材质的壁厚设计、过渡圆角参数都要做对应调整，不能直接套用统一的结构参数，比如输送腐蚀性介质时，内壁的圆角要适当加大，减少介质残留的死角，输送高压流体时，交汇区域的补强范围要向外延伸，分散应力集中点。

　　另外这类结构在做装配验证时，要重点检查各管口的朝向是否和周边管路的走向匹配，避免出现安装后管路强行掰正才能对接的情况，强行对接会给管路接头带来持续的装配应力，长时间运行后容易出现接头松动泄漏的问题。建模阶段就要把周边的安装环境、相邻构件的位置导入做干涉检查，提前调整各管口的角度与伸出长度，保证实际装配时的顺畅性。
