双柱式橡胶缓冲减震衬套结构设计

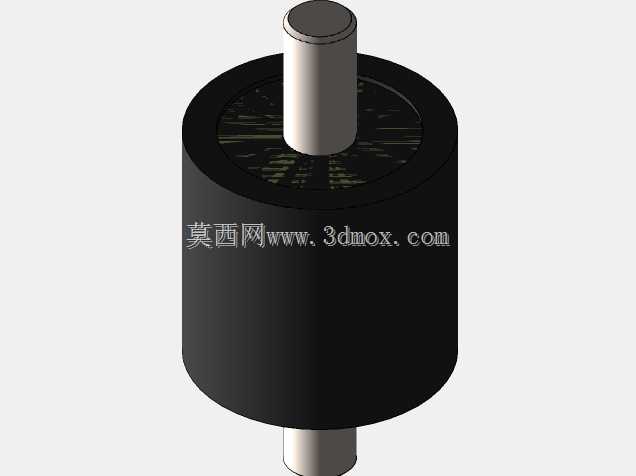

　　在各类需要隔振降噪、柔性铰接的机械结构场景中，这类双柱式橡胶金属复合衬套是应用频次极高的连接件，和常规单通衬套不同，它采用两端伸出金属销轴、中间包裹橡胶阻尼体加黑色刚性限位外壳的结构，能同时承担径向承载、多向角度补偿、振动衰减三类作用。从实际应用场景来看，这类结构常出现在机动车辆的悬架摆臂铰接处、工业设备的动力单元悬置安装位、自动化输送线的浮动支撑点位，甚至部分精密检测仪器的隔振脚座中，核心作用是阻断刚性连接路径上的振动传递，同时允许连接部件之间存在小幅度的相对转动与位移，避免硬连接带来的应力集中、疲劳断裂问题。

　　从功能特性上拆解，中间的橡胶阻尼体是核心功能载体，橡胶材质本身具备的高阻尼特性能将振动能量转化为热能耗散，避免共振频段的振动放大；两端伸出的金属销轴采用同轴设计，表面做了防锈处理，用于和两侧的安装支座形成铰接配合，销轴的直径公差通常取h7级，既能保证装配时的顺畅推入，又不会因为间隙过大产生额外的冲击异响；外部的黑色刚性外壳一方面对橡胶体起到径向限位作用，避免橡胶在大载荷下出现过度形变导致的结构失效，另一方面外壳的端面可以作为安装时的轴向定位基准，控制衬套压入安装座的深度。

　　设计这类结构的时候，首先要明确安装边界的约束条件：两端销轴的伸出长度需要匹配安装支座的耳板厚度，预留足够的卡簧或者锁紧螺母安装空间，销轴的同轴度公差需要控制在0.05mm以内，避免安装后出现别卡现象，影响铰接的灵活性。中间橡胶体的邵氏硬度通常根据承载需求选择，轻载场景选50-60HA，重载场景选70-80HA，橡胶和金属销轴、金属外壳的结合面需要做硫化粘接处理，粘接强度要保证在额定载荷下不会出现橡胶与金属脱层的问题。外壳的外径尺寸需要和安装座的安装孔形成过盈配合，过盈量通常取0.1-0.2mm，压入后依靠过盈力实现衬套的轴向固定，不需要额外的定位销或者螺栓固定，能大幅提升装配效率。

　　从安装适配的角度看，这类衬套的安装不需要复杂的专用工具，只需要将衬套对准安装孔，用压力机平稳压入即可，压入过程中要保证压力作用在外壳端面，不能直接压在销轴或者橡胶体上，避免损坏内部结构。在实际选型过程中，需要核算三个核心参数：一是径向额定静载荷，要大于实际工作场景下的最大径向受力，留1.5倍以上的安全系数；二是允许的最大偏转角，通常这类衬套允许的单方向偏转角在3-5度之间，要匹配实际工况下连接部件的最大摆动角度，避免橡胶体被过度剪切；三是固有频率，要和动力源的工作频率错开20%以上，避免出现共振问题，保证隔振效果。

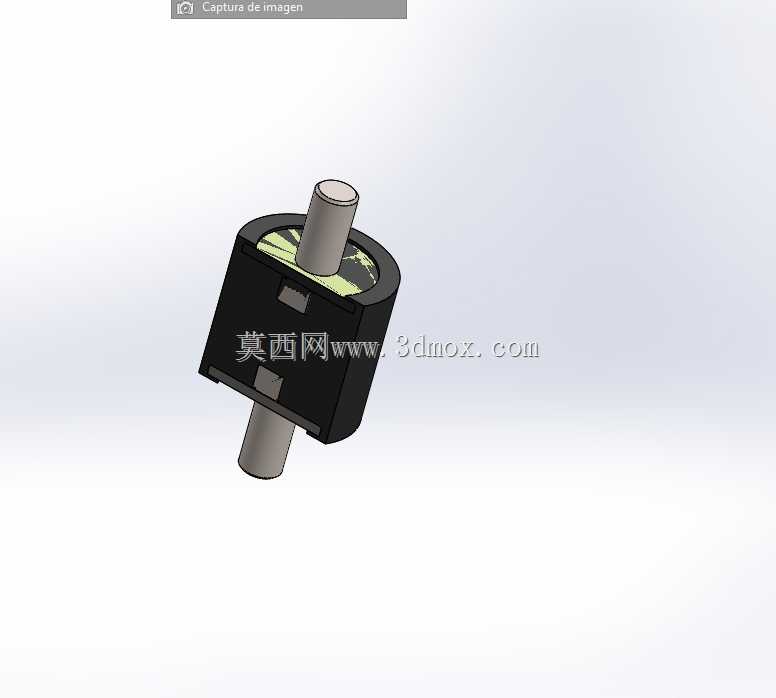

　　和传统的刚性铰接轴套相比，这类复合衬套不需要额外添加润滑脂，橡胶本身的自润滑特性能保证铰接转动的顺畅，同时不会出现润滑油泄漏污染周边部件的问题，在一些对清洁度有要求的食品加工设备、医疗检测设备场景中也能适用。另外，橡胶体还能起到一定的密封作用，阻挡外部的粉尘、水汽进入铰接配合面，延长铰接结构的整体使用寿命，减少日常维护的频次。在三维建模过程中，需要重点处理橡胶体和金属部件的结合面特征，保证硫化粘接面的贴合度，同时要预留橡胶形变的空间，避免在做运动仿真的时候出现部件干涉的误判，外壳上的小凸台结构是用于安装时的防转定位，和安装孔内的凹槽配合，避免衬套在长期摆动过程中出现外壳跟转的问题，这个细节在建模时不能遗漏，否则实际装配后会出现衬套移位、早期失效的问题。
