双轨同步直线导向传动机构

项目分类:通用机械零部件 发布时间:2022-03-16 ID:579378
  • 双轨同步直线导向传动机构
  • 双轨同步直线导向传动机构
  • 双轨同步直线导向传动机构
  • 双轨同步直线导向传动机构
  • 双轨同步直线导向传动机构
  • 双轨同步直线导向传动机构
  • 双轨同步直线导向传动机构
  • 双轨同步直线导向传动机构
  • 双轨同步直线导向传动机构
  • 双轨同步直线导向传动机构
  • 双轨同步直线导向传动机构
  • 双轨同步直线导向传动机构
  • 双轨同步直线导向传动机构
  • 双轨同步直线导向传动机构
  • 双轨同步直线导向传动机构
  • 双轨同步直线导向传动机构
  • 双轨同步直线导向传动机构
  • 双轨同步直线导向传动机构
  • 双轨同步直线导向传动机构
  • 双轨同步直线导向传动机构
  • 双轨同步直线导向传动机构
  • 双轨同步直线导向传动机构

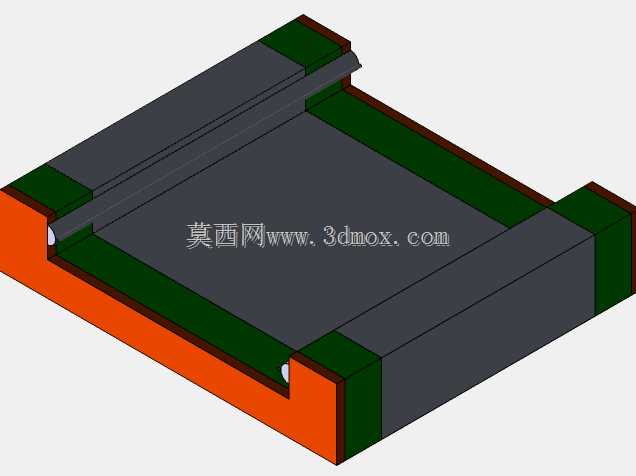

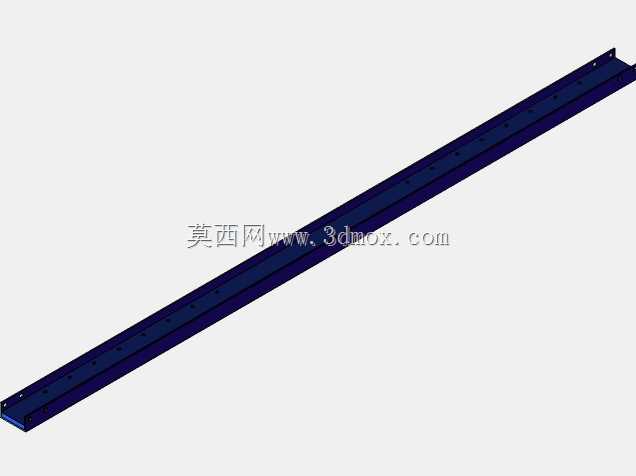

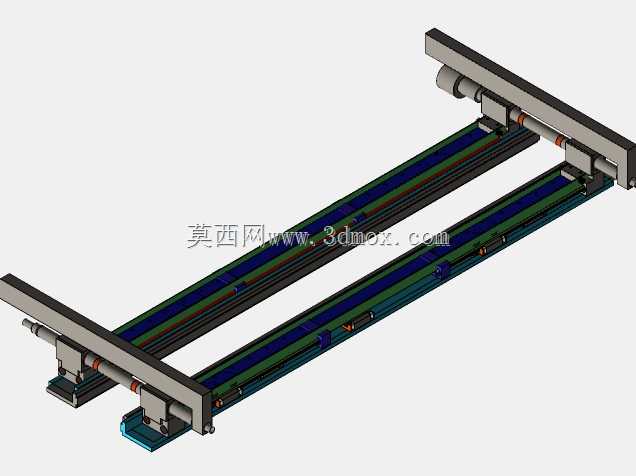

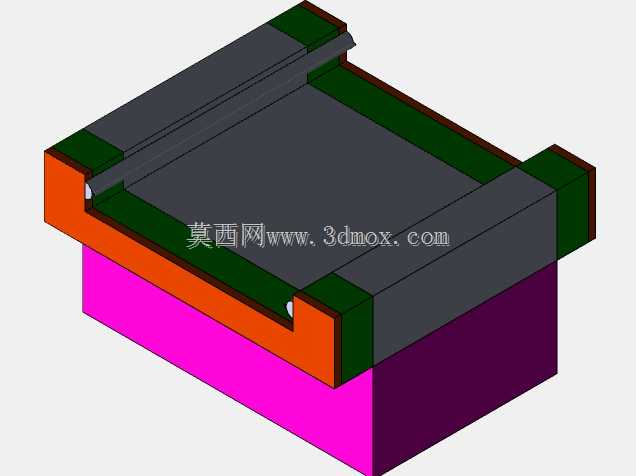

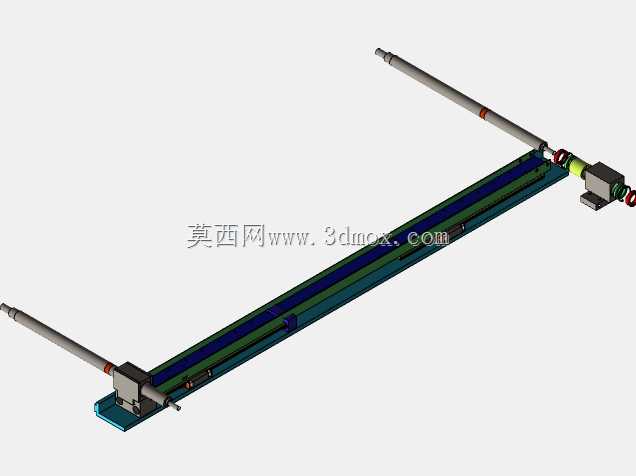

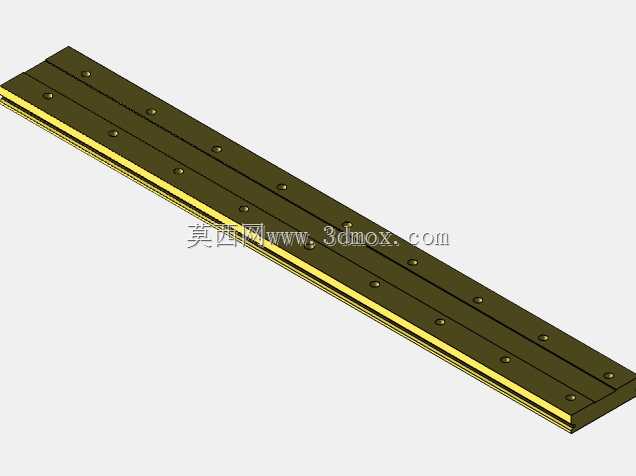

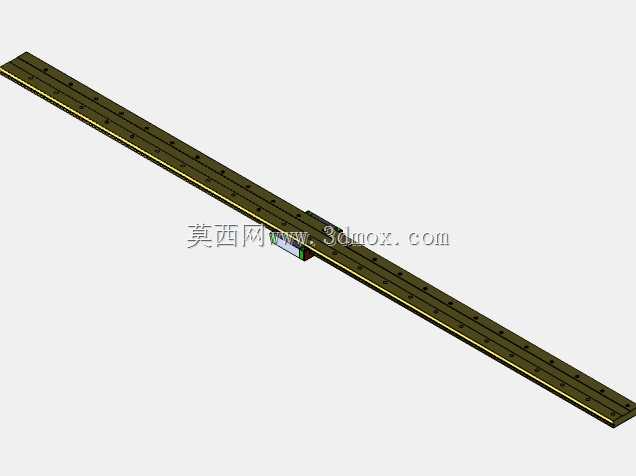

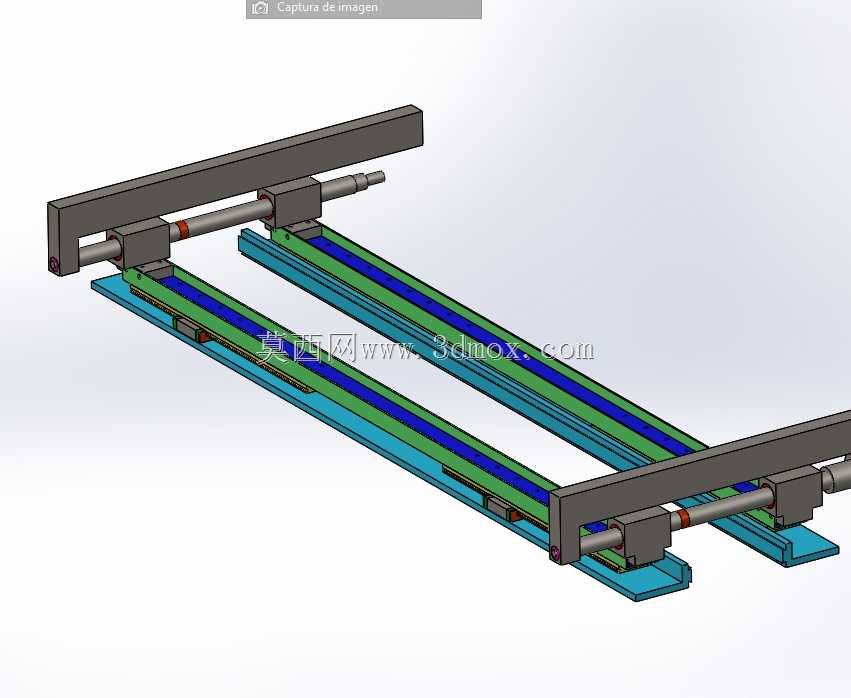

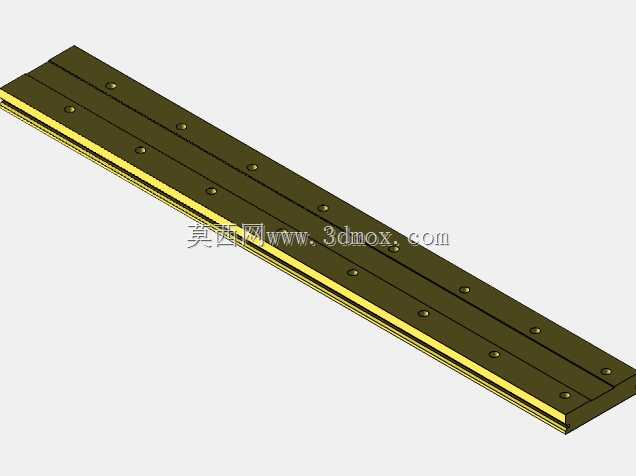

  这套双轨同步直线导向传动机构,主要面向自动化产线中需要长行程平稳往复输送的工位设计,常见于3C电子装配线的工件移载、包装设备的物料推送、检测设备的探针台位移驱动这类对运行平行度、负载均匀性有要求的场景。从结构布局来看,采用平行双导轨搭配跨接式传动横梁的设计,两根平行铺设的线性导轨作为主要承载导向部件,导轨本体采用淬硬钢材质加工,滚道面经过精磨处理,表面粗糙度控制在Ra0.8以内,保证滑块运行时的低摩擦阻力与高重复定位精度。每根导轨上配置两个方形滑块,四个滑块共同支撑上方的传动横梁,这种四点支撑的布局相比单导轨双滑块结构,抗倾覆力矩能力提升40%以上,能够承受偏载工况下的侧向力,避免横梁运行过程中出现卡滞、翘曲的问题。

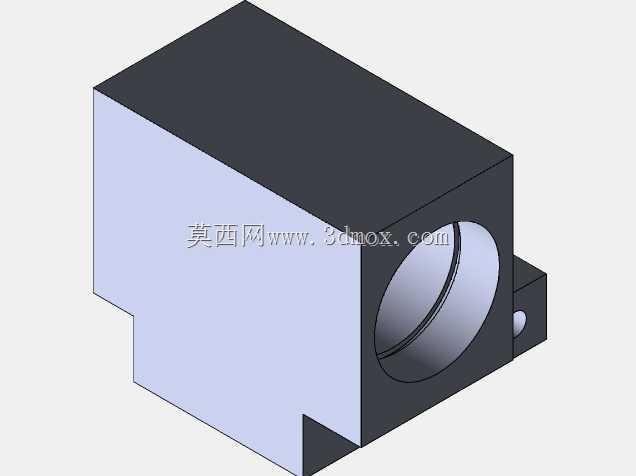

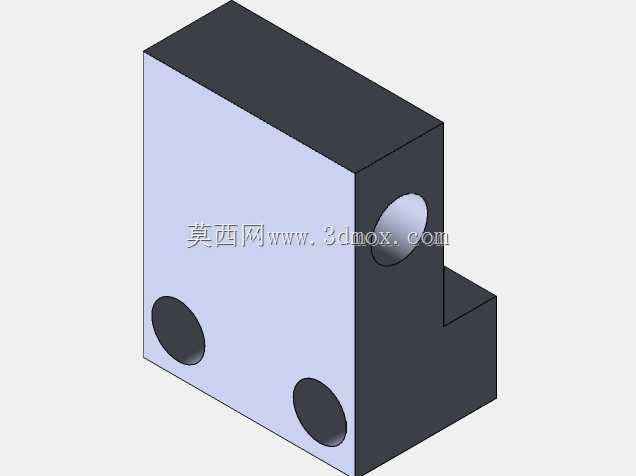

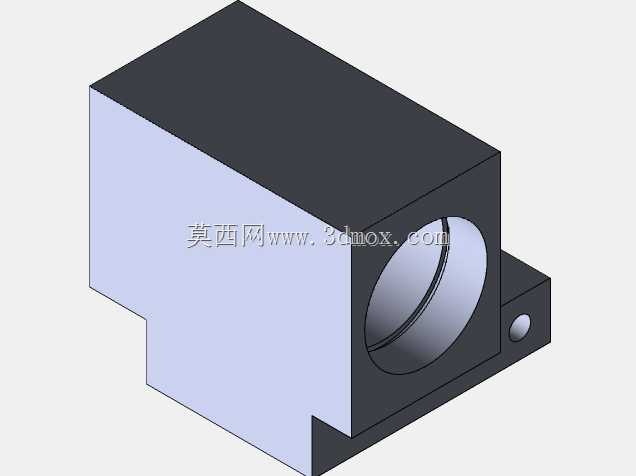

  传动部分采用光轴搭配直线轴承的驱动侧布局,光轴平行布置在两根导轨的中垂线上,两端通过支撑座固定在安装基座上,轴端预留了联轴器连接位,可直接对接伺服电机或者手摇轮作为动力输入,光轴上配置的两个连接座与传动横梁刚性锁固,将动力直接传递到横梁上,带动安装在横梁上的执行元件完成直线往复动作。设计过程中优先考虑了安装基准的统一性,两根导轨的安装基面采用共面加工设计,基座上预留了T型槽安装位,可直接通过T型螺栓固定在设备铝型材框架或者钢板工作台上,安装时只需打表校正单根导轨的直线度,另一根导轨通过定位销定位即可保证平行度在0.02mm/m以内,大幅降低现场装配的调试难度。导轨的行程范围可根据实际工位需求调整,

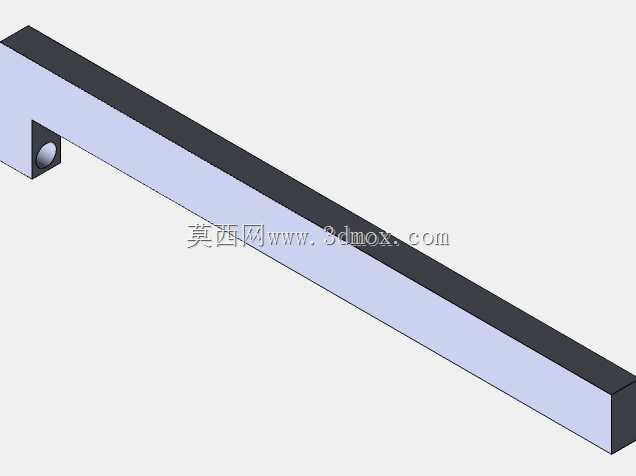

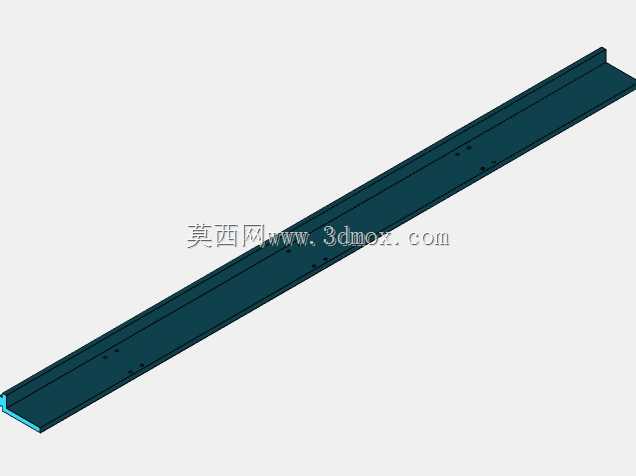

  当前结构的有效行程覆盖两个端座之间的光轴长度,滑块端部预留了润滑脂注油嘴,可定期加注锂基脂维护,无需拆解结构即可完成保养。导轨侧面的绿色密封胶条采用丁腈橡胶材质,能够阻挡车间环境中的粉尘、切削液碎屑进入滚道内部,适配多尘、有少量切削液飞溅的加工车间工况。传动横梁采用矩形钢型材加工,表面做发黑防锈处理,横梁上均匀分布的安装螺孔可直接固定吸盘、夹爪、喷枪等末端执行元件,螺孔间距按照通用工业附件的安装孔距设计,兼容市面上多数标准气动元件的安装尺寸。安装边界方面,整套机构的宽度方向尺寸由两根导轨的中心距决定,当前结构的导轨中心距为120mm,整体宽度控制在180mm以内,长度方向可根据行程需求拼接延长,

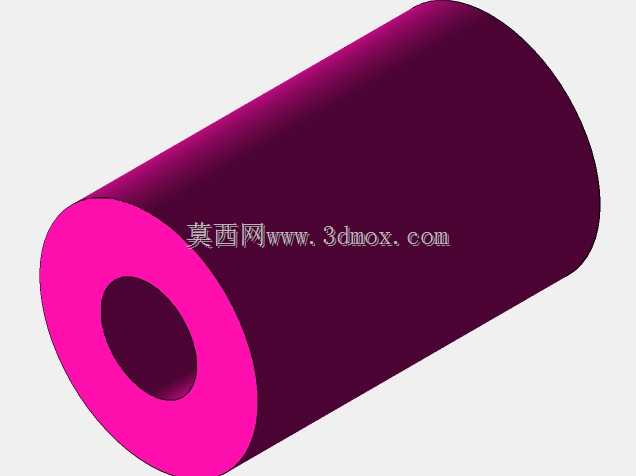

  高度方向从安装基面到横梁顶面的尺寸为75mm,属于低重心布局,高速运行时的振动量更小,运行速度最高可支持1m/s的往复移动,适配多数中低速自动化输送工位的需求。在结构细节上,导轨两端配置了聚氨酯缓冲挡块,当滑块运行到行程端点时,挡块可吸收剩余动能,避免硬碰撞对传动部件造成损伤,光轴支撑座采用调心结构,可补偿光轴加工过程中出现的微小同轴度误差,降低光轴转动过程中的别劲问题。这套结构没有集成复杂的驱动组件,属于模块化的导向传动单元,设计人员可根据实际负载大小、行程需求、运行速度选择适配的导轨规格、光轴直径以及驱动电机型号,直接集成到自有设备中,减少从零开始设计导向机构的重复工作量,也可单独作为手动位移平台使用,搭配手轮完成检测工位的精细调整动作。
