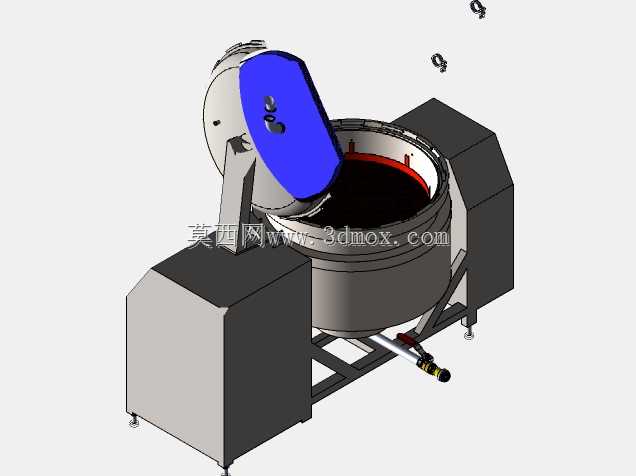

快开式工业蒸煮承压罐体结构

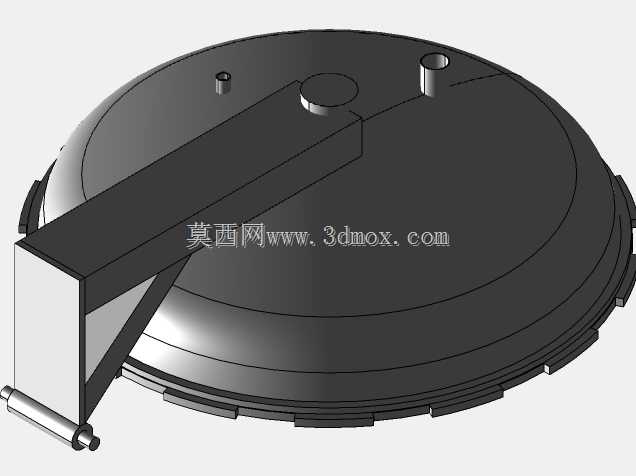

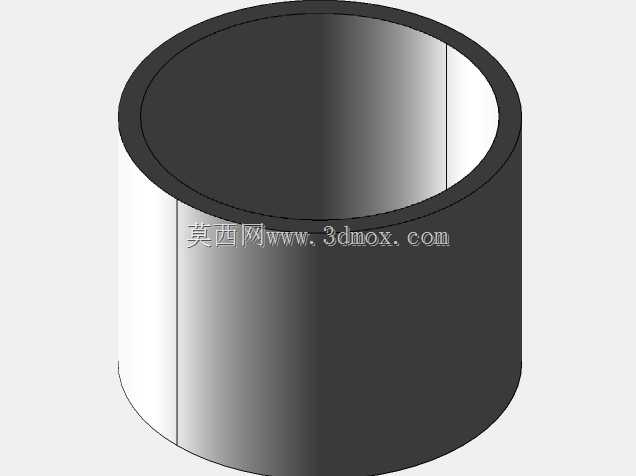

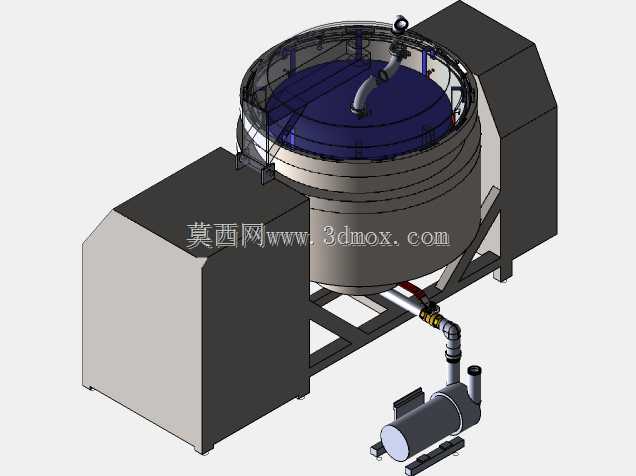

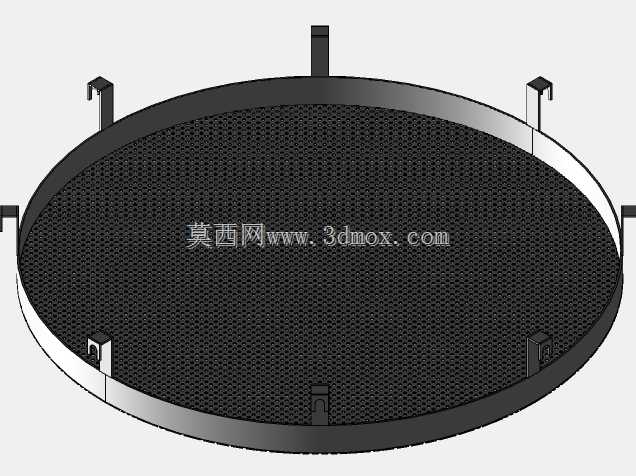

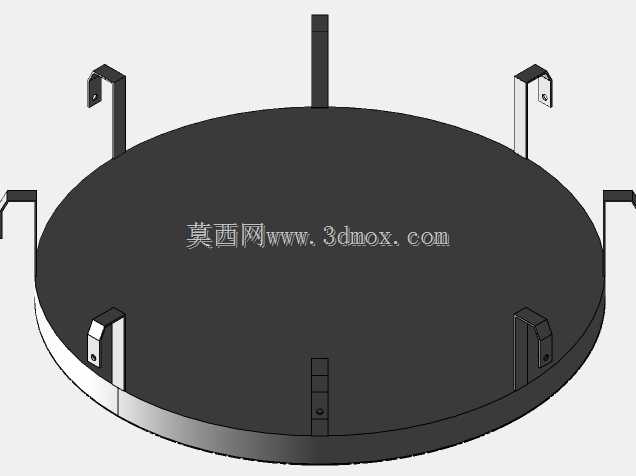

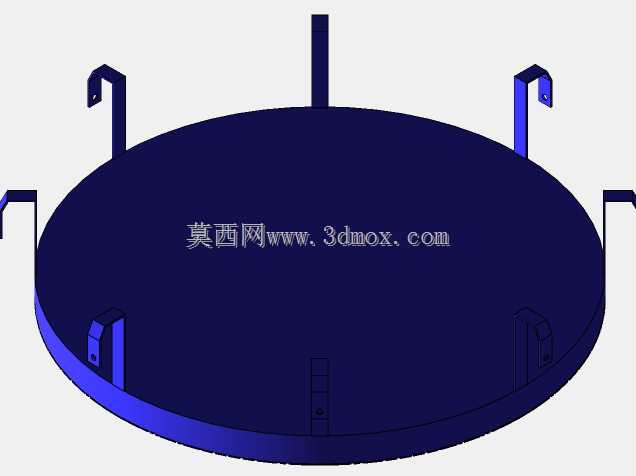

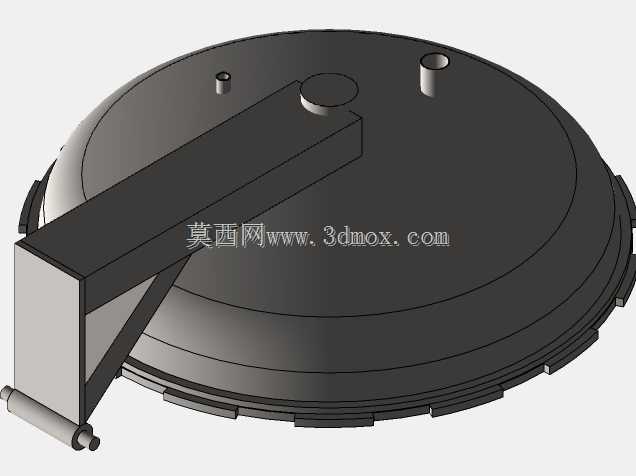

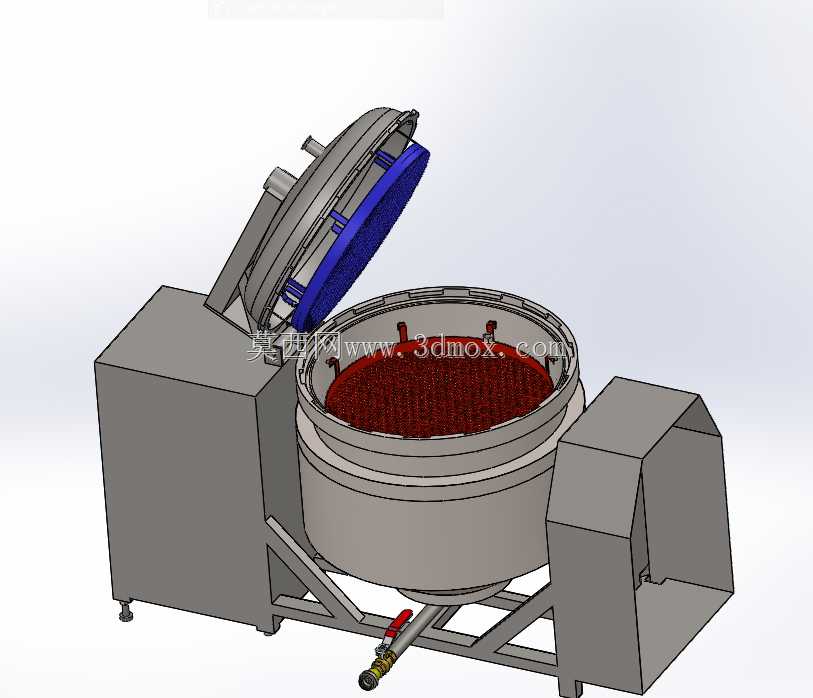

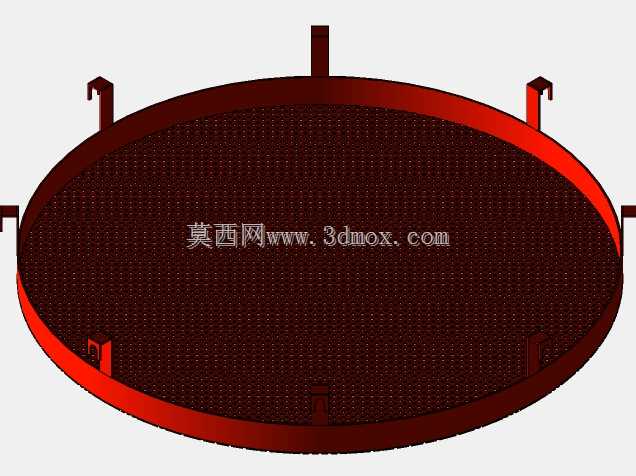

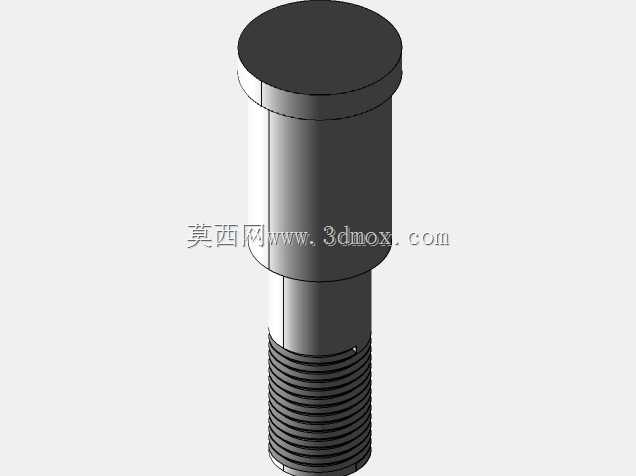

　　该结构针对食品加工、农副产品预处理环节的批量蒸煮、浸提、高温灭菌工况设计，可适配中央厨房、农产品深加工、卤制品加工生产线的连续作业需求，替代传统敞口蒸煮锅的低效作业模式，解决高温工况下人工开盖的安全隐患与热量流失问题。从实际使用场景出发，设备采用立式圆筒形罐体作为核心承压主体，罐体底部设置锥底排料接口，可在作业完成后快速排空内部料液与残渣，避免残留物料堆积引发的卫生清理难题；罐体侧面预留的介质接口可根据工艺需求接入蒸汽、热水或者压缩空气，满足不同物料的蒸煮、压力浸渍、高温灭菌工艺要求，罐体内部设置的多孔承料篮可实现物料与加热介质的分离，作业完成后可直接提篮出料，减少物料转运环节的人工投入。快开式上盖是该结构的核心设计点，

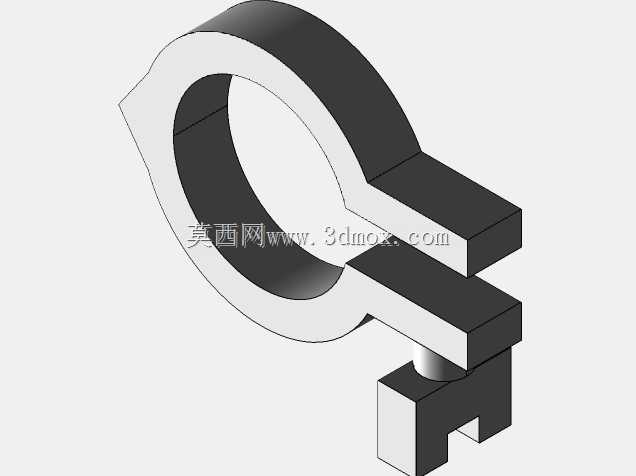

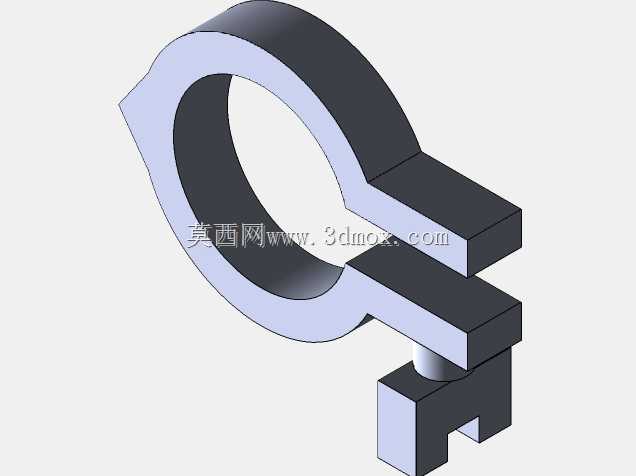

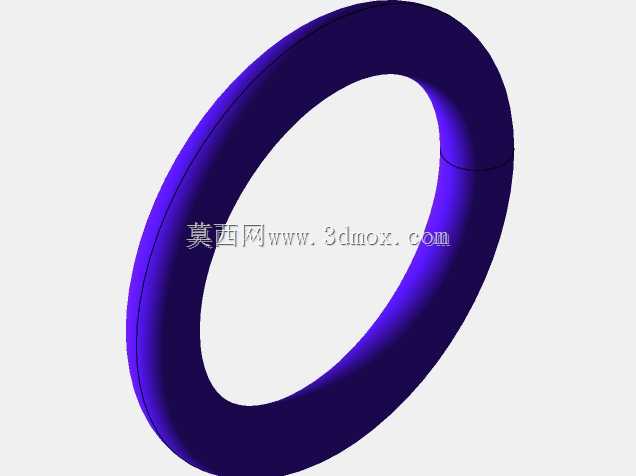

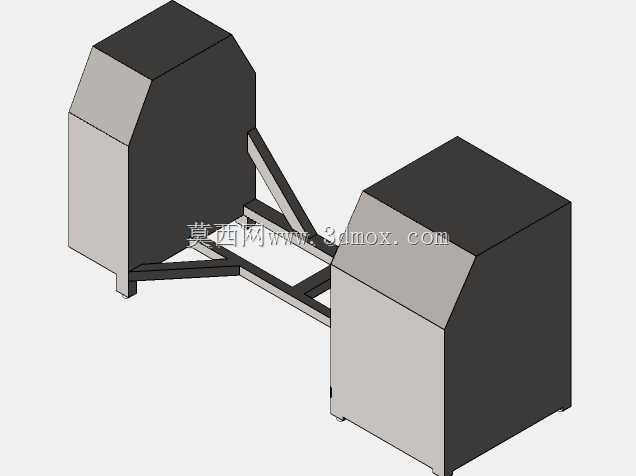

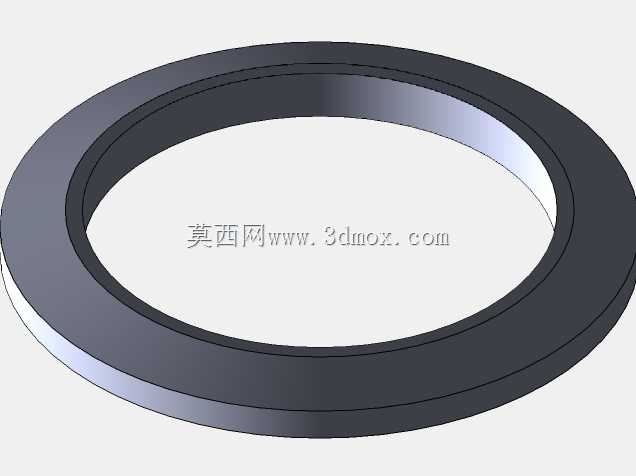

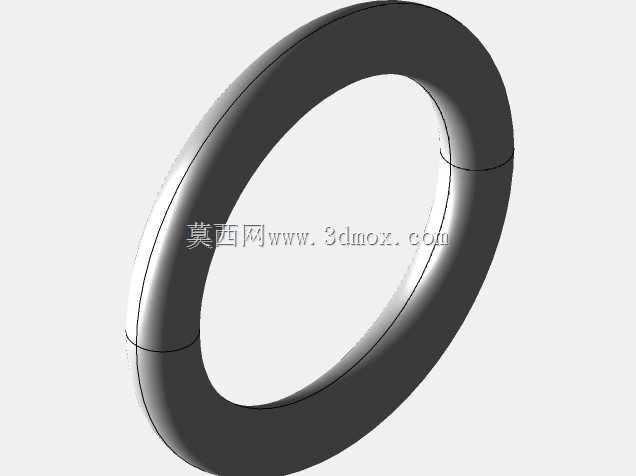

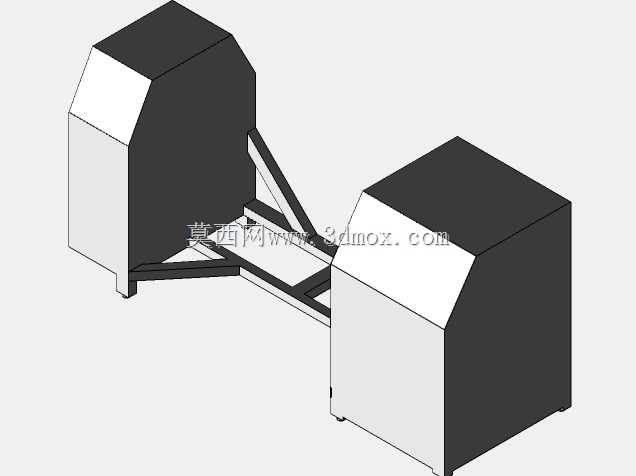

　　采用铰接式翻转结构配合周向均布的锁紧卡扣，无需额外拆装螺栓即可完成开盖与闭合操作，锁紧卡扣的压紧行程经过匹配计算，可保证上盖密封圈在0.3MPa工作压力下保持均匀压缩量，避免局部密封失效引发的蒸汽泄漏；上盖与罐体之间的铰接支座设置阻尼限位结构，开盖过程中可在任意角度悬停，避免开盖时重力冲击引发的结构变形，同时上盖内侧设置的导流槽可将冷凝水导回罐体内部，防止冷凝水滴落至车间地面造成湿滑安全隐患。设备两侧设置的一体式机架采用型钢焊接成型，机架底部配置可调式支撑脚，可适应车间地面的不平整安装条件，安装时仅需保证罐体垂直度偏差不超过千分之三即可满足密封与运行要求，无需额外浇筑混凝土基础，降低现场安装的施工成本；

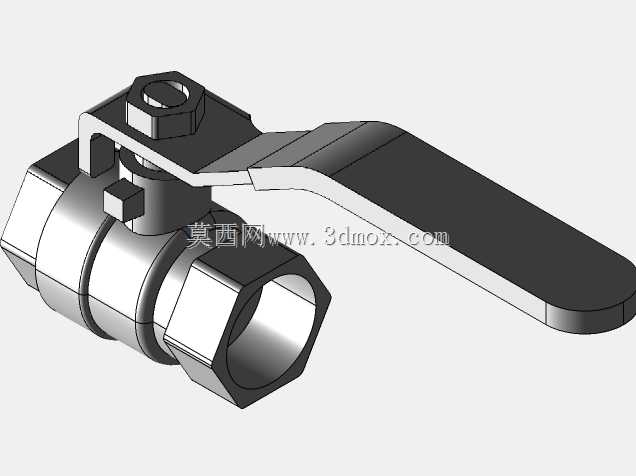

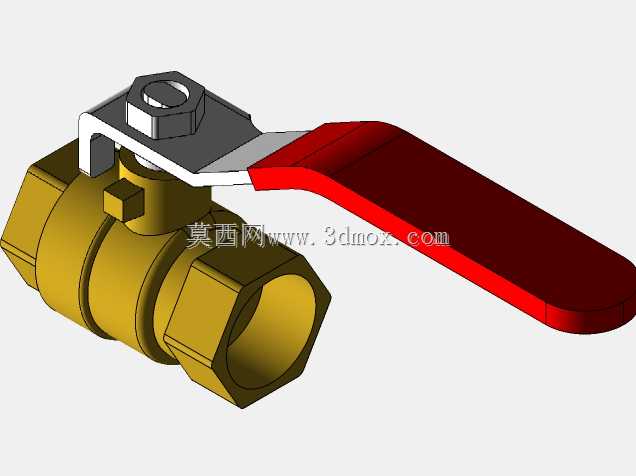

　　机架与罐体之间采用分段式焊接连接，在罐体支座位置设置加强筋板，可承受满载状态下罐体的总重量，同时避免焊接应力集中引发的罐体变形。罐体的壁厚设计根据常规工作压力与容积计算确定，内壁做圆弧过渡处理，无卫生死角，可满足食品加工设备的清洁要求，罐体外部可根据需求加装保温层，减少作业过程中的热量损耗，降低蒸汽能耗；排料口位置设置的快装阀门可与车间现有物料输送管道快速对接，适配不同生产线的布局要求。从结构设计逻辑来看，该模型在建模过程中优先保证了各运动部件的干涉检查，上盖翻转全程与罐体、机架无运动干涉，锁紧卡扣的旋转行程与上盖法兰的锁紧位置完全匹配，可直接用于后续的工程出图与生产制造，对于同类承压蒸煮设备的结构设计也具备较高的参考价值，设计人员可根据实际处理量需求等比例缩放罐体尺寸，调整接口位置与规格，快速适配不同的项目需求。
