多串锂电池剩余电量显示指示模块

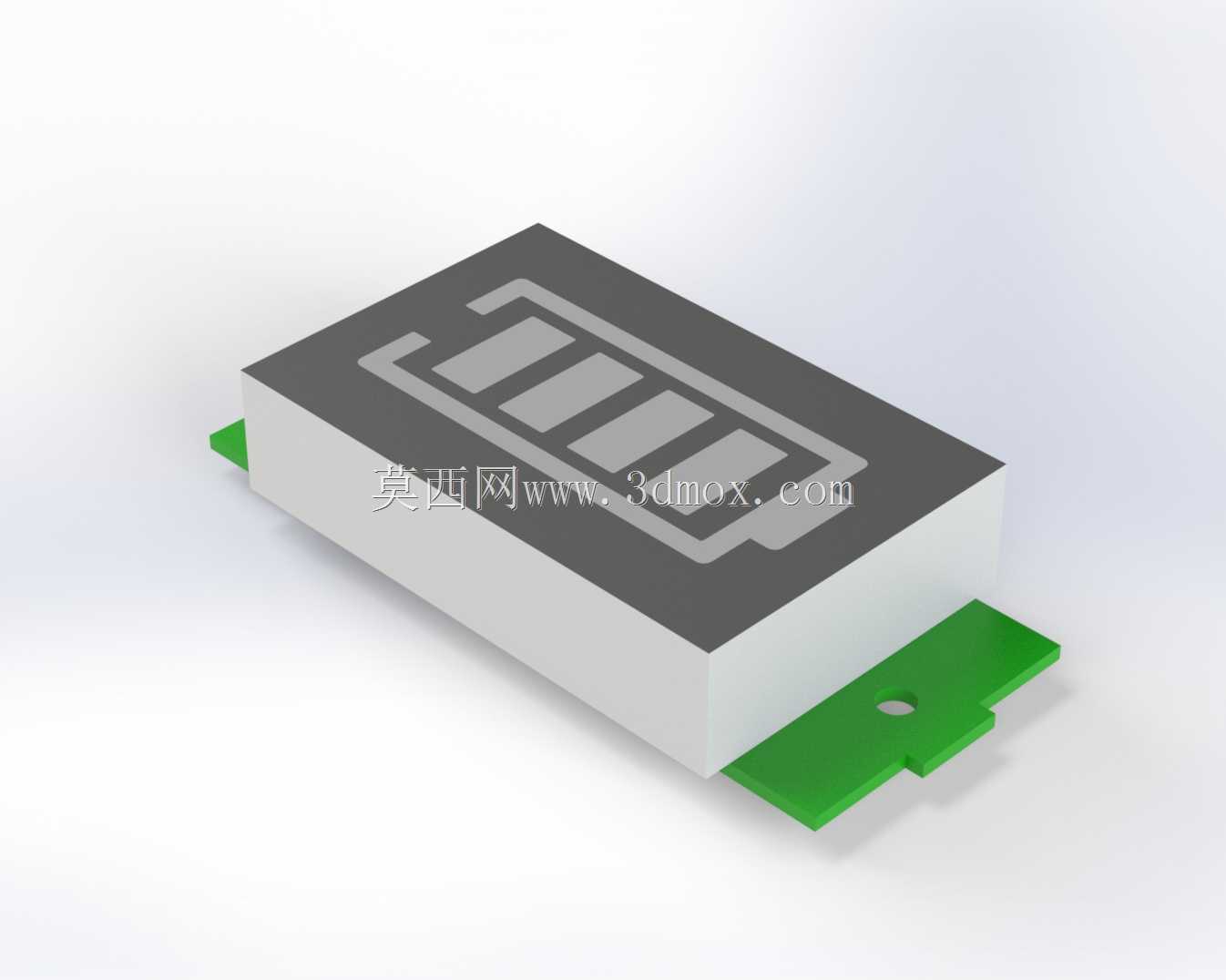

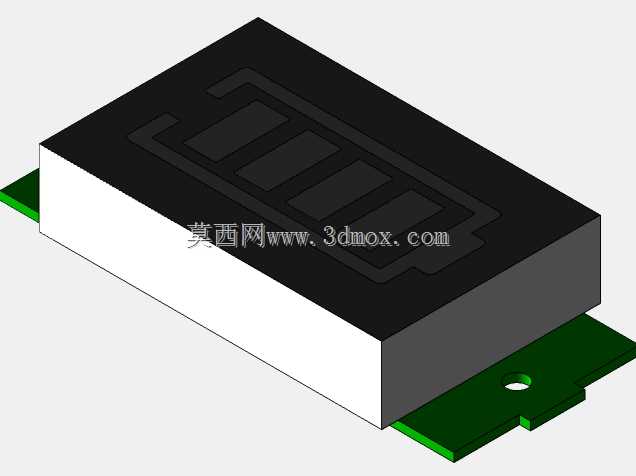

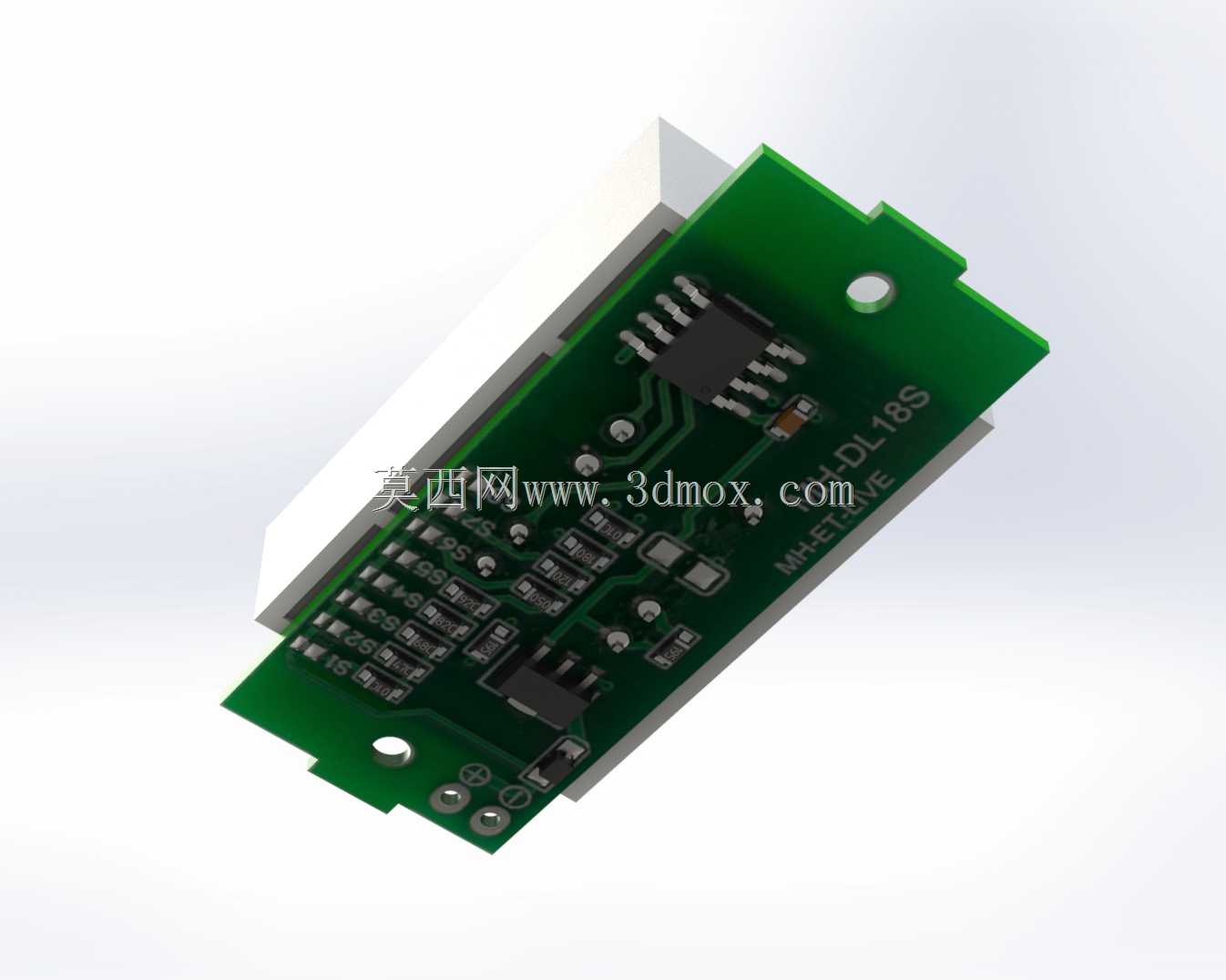

　　在便携储能、电动工具、小型代步载具这类依赖锂电池组供电的设备开发场景中，用户对剩余电量的直观感知需求一直是结构与硬件设计阶段需要重点考量的环节，这款适配1-8串锂电池组的电量指示模块，正是为解决这一实际需求完成的结构设计。不同于需要额外通讯协议对接主控的复杂电量采集方案，该模块采用直连采样的设计思路，无需复杂的通讯接线，可直接通过引脚对接锂电池组的正负极与对应串数的采样节点，通过板载的分段式显示区域直观呈现当前电池组的剩余电量区间，用户无需额外配置参数即可快速读取电量状态，大幅降低了中小功率锂电设备的状态显示开发门槛。从结构设计层面来看，模块整体采用长方体塑封主体搭配两侧伸出的绿色安装固定翼的布局，

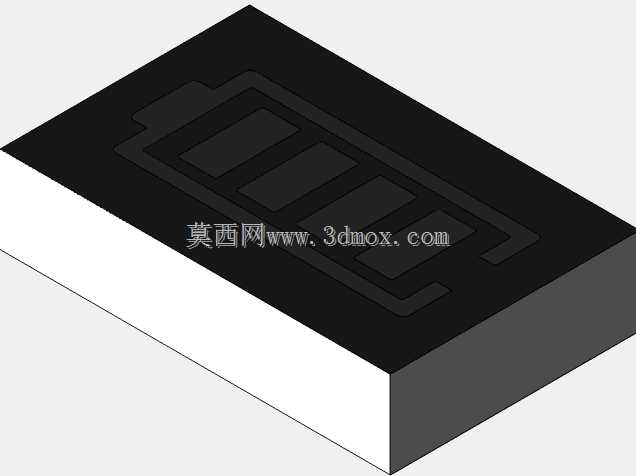

　　主体上表面预留了标准化的电量分段标识丝印区域，显示段数对应不同的剩余电量阈值，从满电到欠压的区间通过点亮对应段数的方式清晰呈现，即使在光线一般的作业环境下也能快速识别。两侧的安装翼上预留了标准的螺丝固定孔位，安装孔的中心距、孔径均按照通用电子模块的安装规范设计，既可以通过螺丝直接固定在设备壳体的内部安装柱上，也可以配合卡扣结构嵌入设备面板的预留开槽中，安装方式灵活，适配不同设备的内部空间布局。模块的主体厚度控制在常规板载模块的通用尺寸范围内，接线引脚从安装翼侧方引出，引脚间距符合通用接插件的适配标准，无需额外定制转接件即可对接常规的线束接插件，在结构堆叠设计时，可将其布置在靠近设备外壳显示窗的位置，

　　无需额外增加导光结构即可让用户从设备外部清晰看到电量显示状态，有效减少整机结构的额外零件投入。在实际选型应用中，该模块可覆盖单串锂电到8串锂电组的电压采样范围，适配多数小型消费类锂电设备、便携作业工具、小型储能电源的电量显示需求，结构设计上充分考虑了批量组装的工艺性，外壳边缘做了均匀的脱模斜度处理，无尖锐棱角，在自动化组装产线上可顺利通过振动盘上料，不会出现卡料、叠料的问题，安装翼的强度经过结构校核，在打螺丝固定时不会出现根部断裂的情况，可承受常规组装过程中的扭矩载荷。模块的整体外形尺寸紧凑，不会占用过多的设备内部空间，在内部空间局促的手持类设备中也能找到合适的安装位置，同时显示面的平整度控制在合理公差范围内，贴合设备面板的显示窗时不会出现漏光、显示偏移的问题，无需额外增加遮光泡棉等辅助零件即可满足显示要求。
