多色柔性智能跳线连接组件结构设计

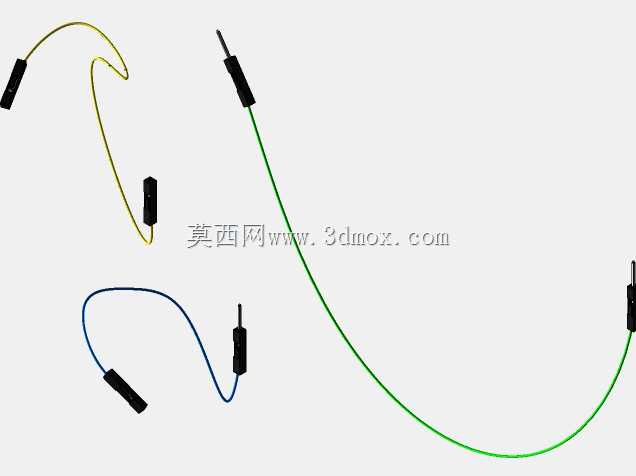

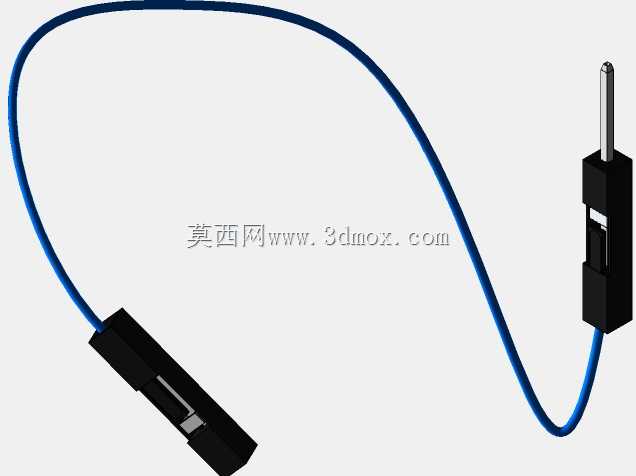

　　这类柔性智能跳线多用于传感检测回路的信号接驳场景，在工业自动化产线的传感单元布线、实验室测试台架信号转接、小型智能设备内部模块互联场景中都有广泛应用，核心作用是实现不同功能模块间的低损耗信号传输，同时适配复杂安装空间内的走线弯折需求。从结构设计层面来看，这款跳线采用多规格线径的柔性线缆作为主体，不同线体匹配差异化的信号传输需求，较细的线体适配小电流传感信号传输，稍粗的线体可承载小功率供电回路，线体外层采用耐磨绝缘护套，能够耐受常规工业场景下的油污、轻微摩擦与反复弯折，避免长期使用出现护套破损、线芯断裂的问题。两端的接插端头采用硬质绝缘壳体封装，内部压接式接线端子保证线芯与插针的可靠接触，端头外形做了倒角导向设计，

　　插拔时能够快速对准接口，减少对位偏差导致的插针弯折风险，同时端头侧面预留的防滑纹路，方便操作人员在狭小空间内完成插拔操作，不需要额外工具辅助。设计过程中首先考虑的是安装边界的适配性，线体的最小弯折半径控制在合理区间，既保证走线时可以顺着设备内部的线槽、结构间隙灵活排布，又不会因为弯折半径过小导致线芯疲劳断裂，不同长度的跳线组合可以覆盖从板载芯片间短距互联到设备内部跨模块长距接线的需求，不需要现场额外裁剪接线。端头的外形尺寸做了统一化设计，能够适配市面上主流的传感接口、PCB板载插针座的安装间距，不会出现端头尺寸过大与周边元器件产生干涉的问题。在实际选型使用时，这类跳线不需要额外做线端处理，直接插接即可完成回路搭建，

　　相比现场剥线压接的接线方式，能够大幅缩短设备装配、测试台架搭建的布线周期，同时标准化的接插端头能够减少人工接线带来的虚接、错接问题，提升信号回路的连接可靠性。线体的颜色区分设计也为后期运维排查提供了便利，不同功能回路采用不同颜色的线体，检修时可以快速对应回路走向，不需要逐根对线排查，降低运维的时间成本。从结构建模的角度来看，建模时需要精准还原线体的自然弯折形态，还原柔性线缆在自由状态下的曲率变化，同时保证端头与线体的衔接处过渡自然，接插端头的内部插针定位尺寸、外壳配合公差都要符合通用接插件的行业标准，确保模型导出后可以直接用于设备布线仿真、装配干涉检查环节，为整体设备的布线设计提供准确的参考依据。
