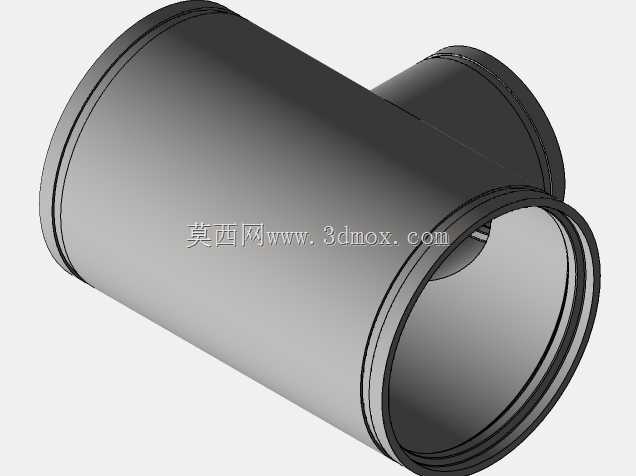

沟槽式T形异径三通管道接头结构

　　在民用建筑给排水、消防喷淋管网、工业循环水输送以及暖通空调管路系统中，异径三通是实现主管路与支管路分流、汇流的核心连接件，这款沟槽式T形异径结构，正是为适配快装式管路系统设计的专用接头。不同于传统焊接、丝接三通需要现场做螺纹加工或焊接作业，这款接头采用沟槽式连接结构，安装时仅需在待连接的管道端部滚压出匹配的环形沟槽，通过卡箍配合密封圈即可完成密封与固定，大幅降低现场安装的作业强度，也避免了焊接带来的焊渣残留、防腐层破坏等问题，尤其适合对安装效率要求较高的大型管网项目，以及后期需要频繁拆装改造的管路系统。从结构设计来看，这款异径三通采用正T形布局，主管为通径结构，支管垂直于主管轴线引出，支管内径小于主管内径，

　　适配不同管径的管路接驳需求。接头两端的沟槽结构尺寸严格匹配对应公称通径的卡箍标准，端部的密封面预留了密封圈安装位，安装后橡胶密封圈被卡箍压紧在接头与管道的端面间隙处，可承受管路系统的常规工作压力，满足给排水、消防系统的承压要求。建模过程中，需要重点控制几个关键尺寸边界：首先是主管两端沟槽的槽深、槽宽以及槽端距端面的距离，这部分尺寸直接决定卡箍安装后的配合精度，尺寸偏差过大容易出现密封失效、卡箍滑脱的问题；其次是支管与主管的相贯线过渡区域，这里做了圆弧过渡处理，避免管路内流体经过时产生过大的局部阻力，同时也能降低该区域的应力集中，提升接头长期承压的结构强度；另外接头整体的同轴度、支管与主管的垂直度公差也需要严格控制，

　　避免安装后出现管路偏斜、卡箍无法对位的问题。在实际选型应用中，这类异径三通主要用于主管路需要引出小口径支路的场景，比如消防主管道上接出喷淋支管、循环水主管道上接出设备冷却水支路等场景，相比等径三通搭配变径接头的组合方案，采用一体式异径三通可以减少管路中的连接节点，降低潜在的泄漏点，同时也能缩减管路安装的空间占用，在管廊、吊顶内等安装空间受限的场景下优势更为明显。建模时还需要考虑接头的壁厚均匀性，沟槽位置的壁厚减薄量需要控制在标准允许范围内，避免滚槽后局部壁厚不足导致承压能力下降，内外壁的过渡圆角也需要做圆滑处理，减少流体输送过程中的压损，同时避免流体中的杂质在转角处沉积堵塞管路。
