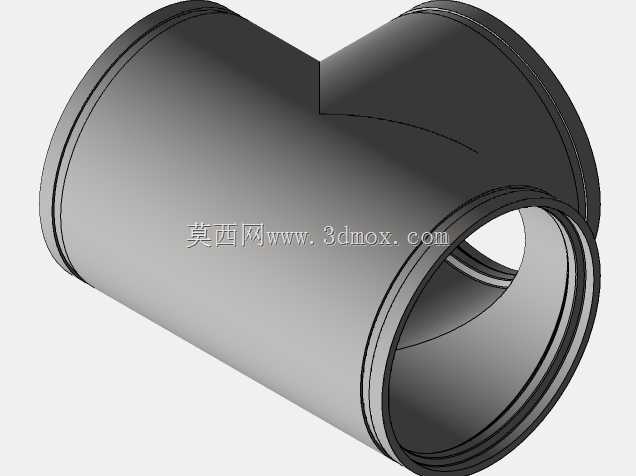

沟槽式等径三通管道连接件

　　这款沟槽式等径三通主要应用于民用建筑给排水、工业循环水系统、消防喷淋管网以及暖通空调水系统的管路分支节点，在需要从主管道引出同管径支路的场景中承担介质分流与合流的核心作用，相比传统焊接式三通，它无需现场施焊作业，能大幅缩短管路安装工期，也降低了动火作业带来的现场安全风险。从结构设计来看，该三通采用Victaulic标准沟槽连接形式，三个连接端均预制有标准深度的环形沟槽，安装时配合卡箍、橡胶密封圈即可完成密封紧固，密封胶圈的压缩量经过匹配设计，在额定工作压力下不会出现渗漏，同时允许管路存在微小的轴向位移与角度偏斜，能抵消一定的管路热胀冷缩应力，减少管路应力集中对连接件的损伤。产品的主体流道采用等径直交结构设计，主管道为直通结构，

　　支路接口垂直于主管道轴线，内部流道过渡处做了圆弧倒角处理，能有效降低介质流经分支位置的局部阻力，减少管路系统的压头损失，避免分支处出现紊流引发的管路振动与噪音。在安装边界上，三个接口的沟槽尺寸严格匹配对应公称通径的沟槽式管件标准，安装时不需要对管道端部做复杂的坡口处理，仅需用滚槽设备在管道端部加工出对应规格的沟槽即可完成对接，安装空间要求远小于法兰连接的三通，不需要预留螺栓紧固的操作空间，在狭小的管井、设备夹层等空间受限场景下优势尤为明显。建模过程中严格还原了沟槽的截面尺寸、端口的倒角细节以及筒体的壁厚参数，三个接口的同轴度、垂直度公差均参照实际产品的加工精度设置，可直接用于管路系统的装配干涉检查、管路应力仿真分析，

　　也能作为预制加工的下料参考，帮助设计人员提前校核管路排布的合理性，避免现场安装时出现管件碰撞、安装空间不足的问题。这类沟槽三通在日常运维中也具备明显优势，当需要对支路进行检修改造时，仅需拆卸对应位置的卡箍即可完成管件更换，不需要切割长段管道，大幅降低后期运维的改造成本。
